Крышка бака для пропана (многоцветная/многокорпусная) - A...
Источник:

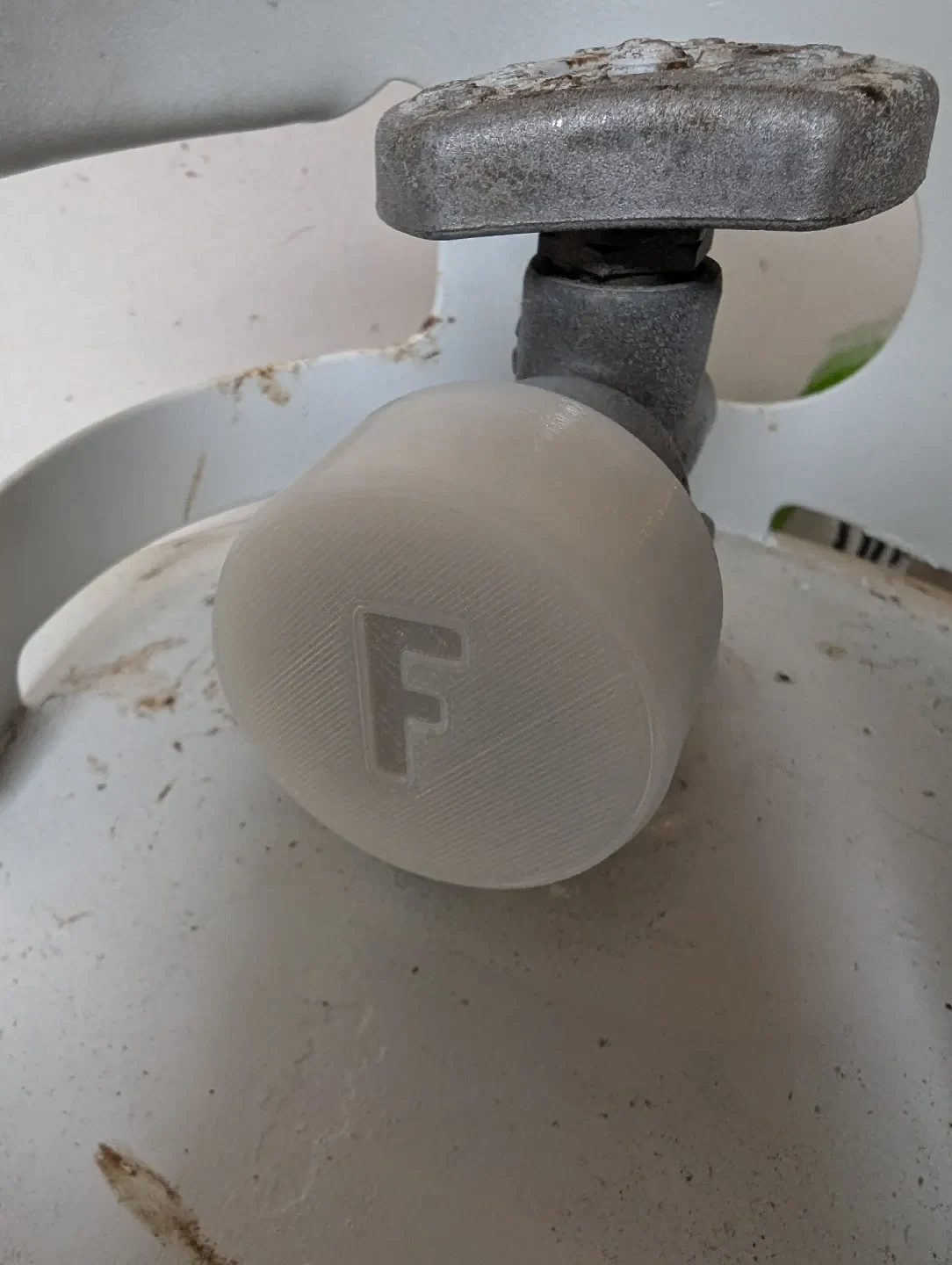

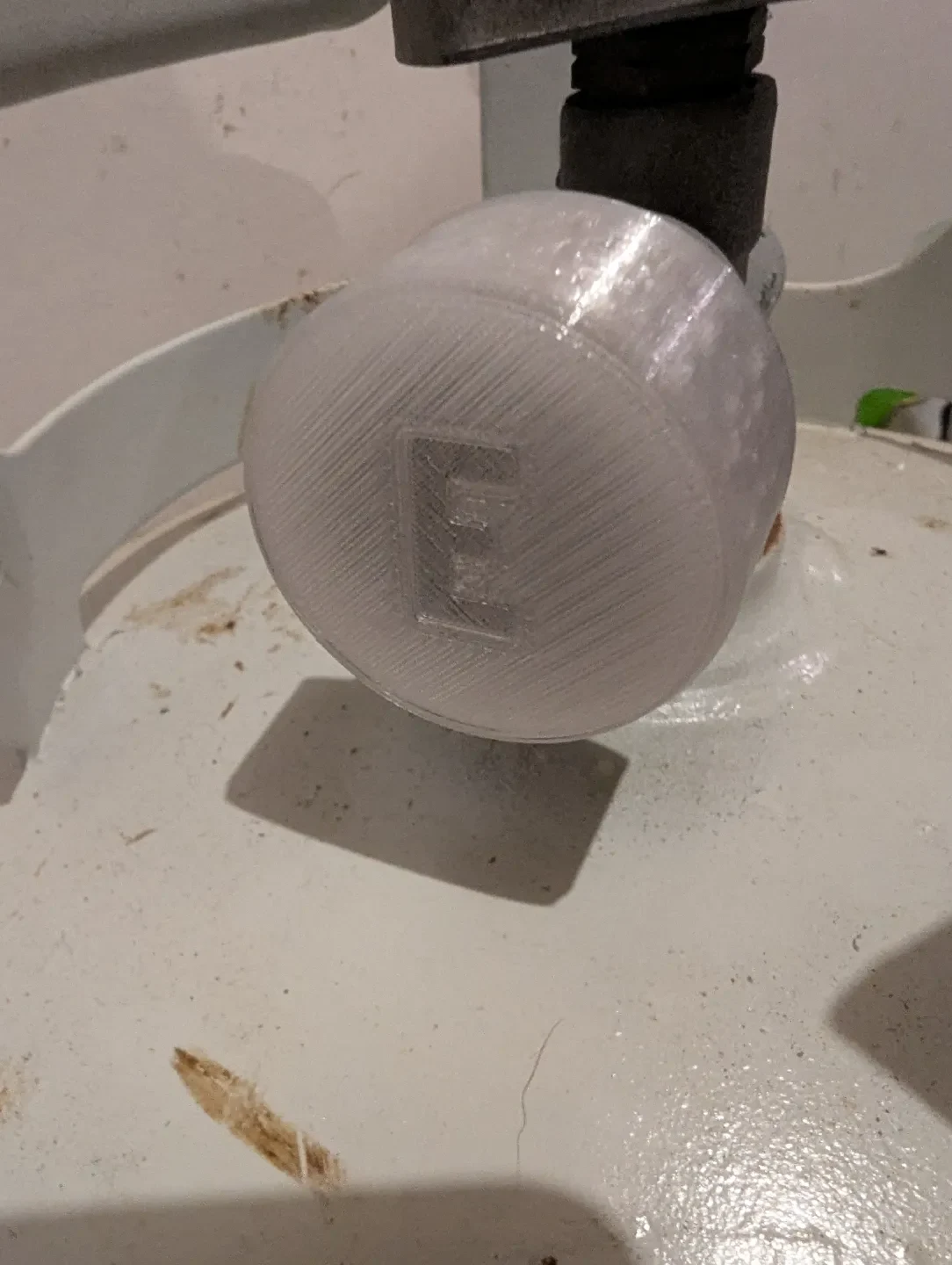

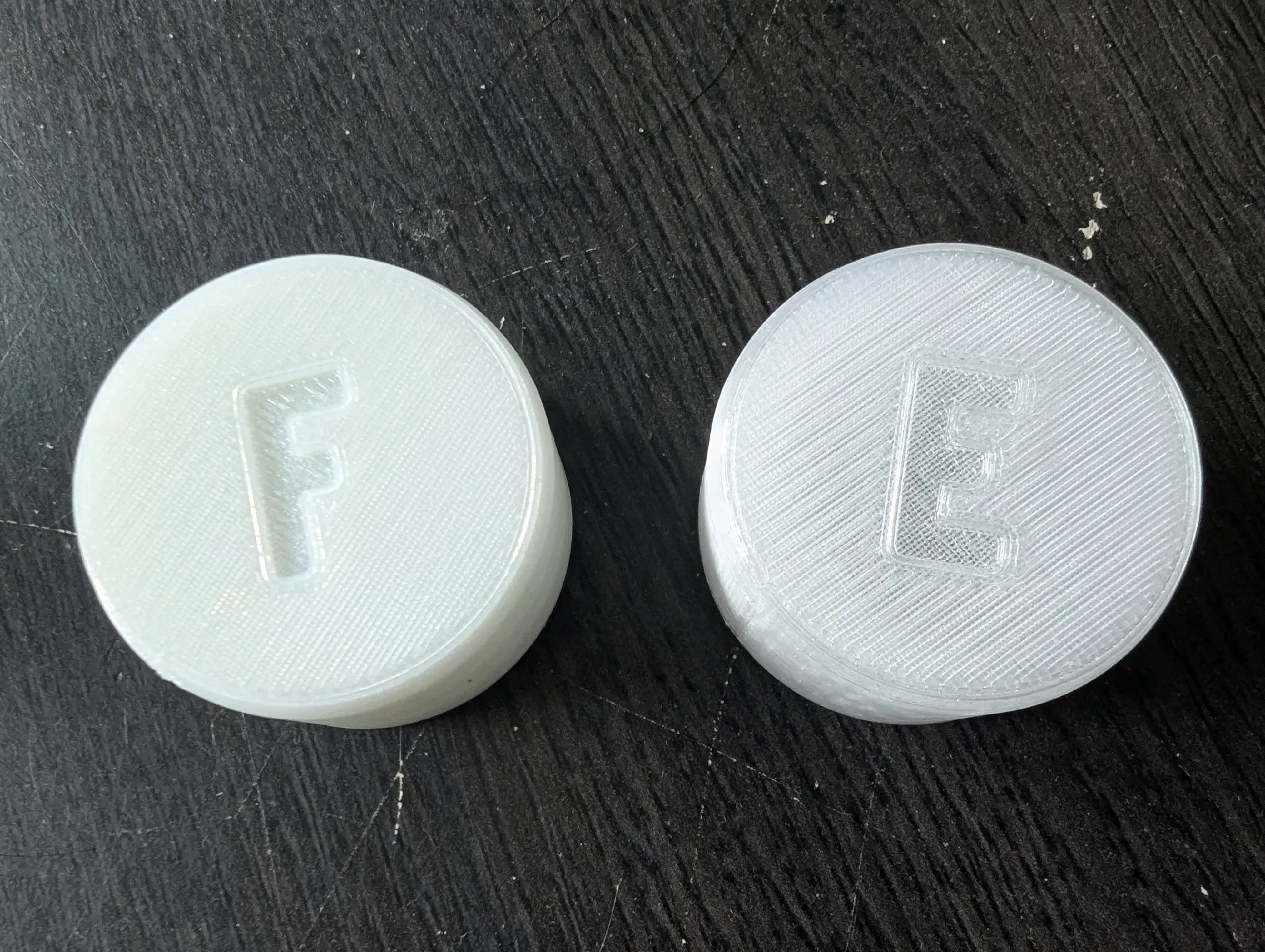

Настраиваемая крышка, предназначенная для стандартного баллона с пропаном. ACME QCC-1 (Ассоциация по сжатому газу V-1) шаг и отсчет резьбы с соответствующим биением резьбы. Я пошел в дизайне немного дальше, чем простая одноцветная деталь; эта модель поддерживает AMS, включая многотельные детали. Я также прогнал это через совокупные допуски для совместимости с различными FDM-принтерами с учетом диаметра сопла 0,4 мм и базовой геометрии конструкции, описанной ниже.

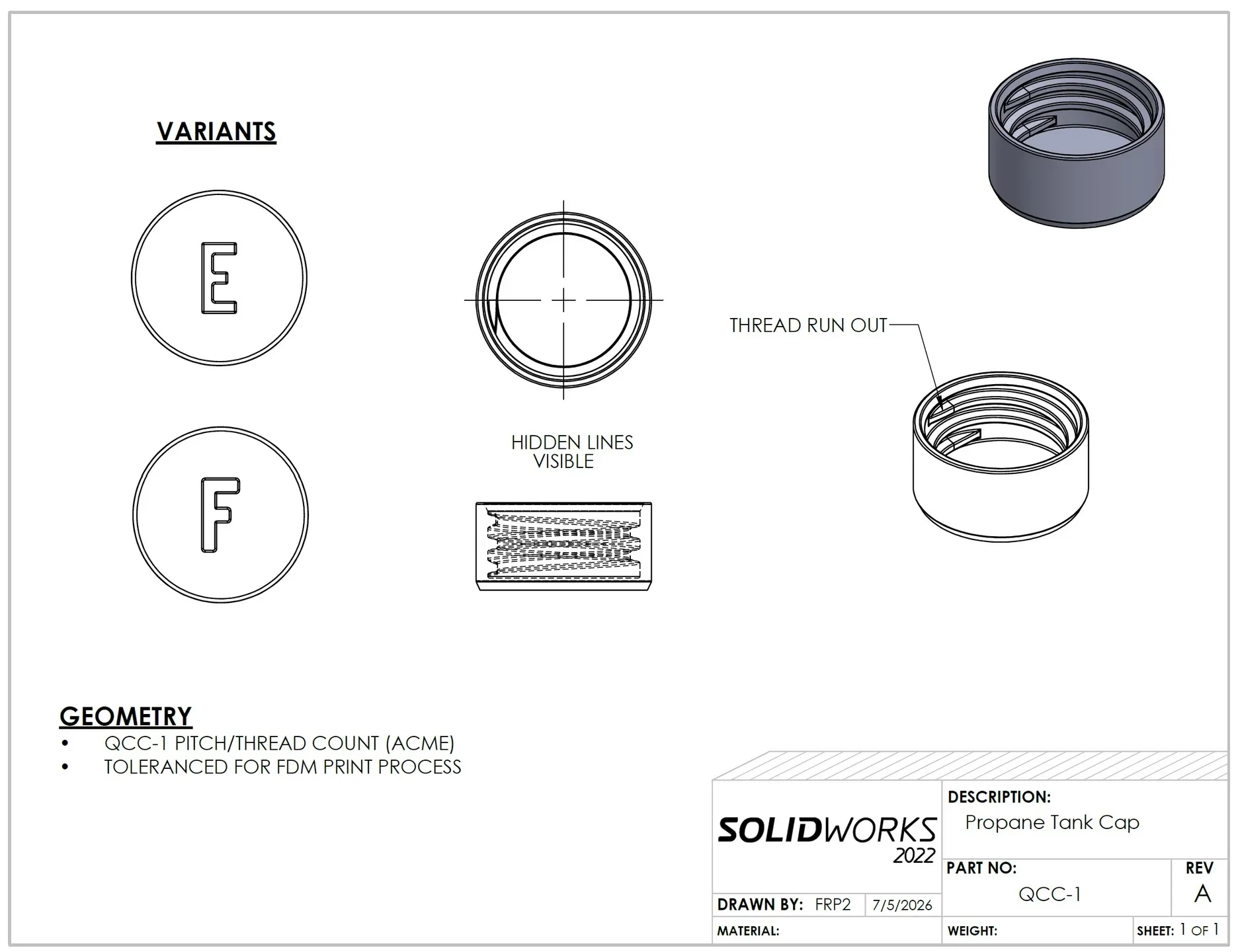

Принципы проектирования, используемые в базовом проектировании:
Номинальный основной диаметр: 1,3125 дюйма
Шаг: 0,2 дюйма
Высота: 0,1 дюйма
V-угол: 29 градусов
Ширина плоского гребня: 0,0741 дюйма
Разработано в Solidworks
