Совместимый видеодомофон Reolink PoE Настенное крепление ...
Reolink Video Doorbell PoE-совместимое угловое настенное крепление

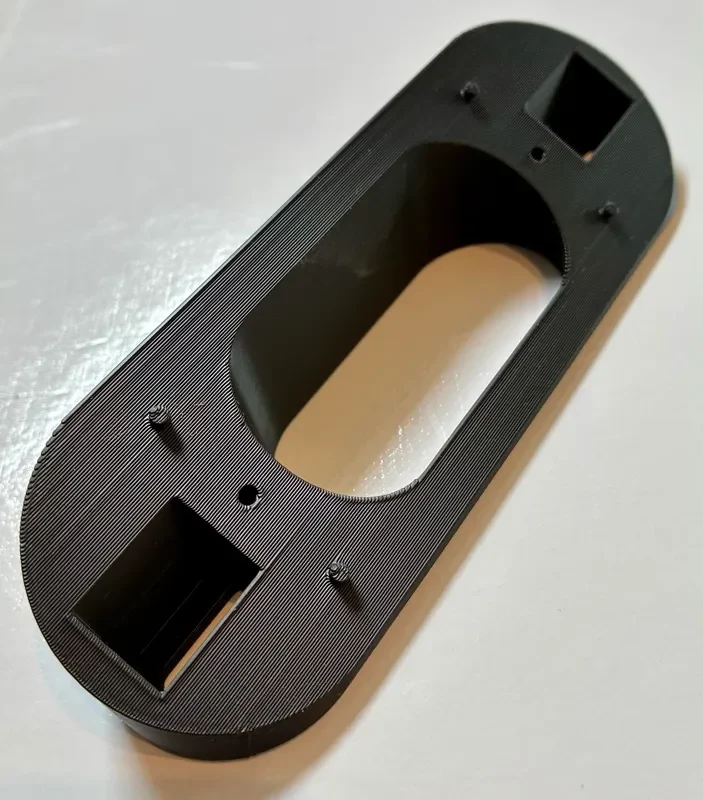

Это параметрическое крепление с двойным клином для позиционирования видеодомофона Reolink PoE под сильным боковым углом.
Включены две готовые к печати версии:
Боковой угол 35°/вертикальный наклон 0°
Боковой угол 35°/наклон вниз 5°
Геометрия
Размер поверхности, обращенной к дверному звонку, составляет 132,7 × 47,6 мм.
Шесть точек крепления расположены прямоугольно:
75 мм между двумя глухими отверстиями для винтов
30 мм между двумя опорными штифтами с каждой стороны
Каждое глухое отверстие для винта расположено ровно посередине между двумя опорными штифтами.
Диаметр глухого отверстия: 2,5 мм
��лубина глухого отверстия: 15 мм
Модель также включает в себя:
Большое центральное отверстие для кабелей
Два боковых слота
Карманы для доступа к винтам и инструментам
Четыре небольших фиксирующих/опорных штифта
Плоская задняя поверхность для печати непосредственно на рабочей пластине.
Включенные файлы
reolink-doorbell-wedge-35deg-side-0deg-down.stl
reolink-дверной звонок-клин-35deg-side-5deg-down.stl
reolink-doorbell-wedge-parametric.scad
Исходный код OpenSCAD включен и может быть настроен с использованием следующих параметров:
боковой_угол = +35;
нижний_угол = +5;
(и многое другое)
Отрицательные значения меняют соответствующее направление.
Рекомендуемые настройки печати
Печатайте плоской стороной стены на рабочей пластине.
Сопло 0,4 мм
Высота слоя 0,20 мм
4 настенные петли
5 верхних слоев
5 нижних слоев
20-25% гироидного или кубического заполнения.
Никаких опор не требуется
PLA подходит для тестовой установки. Для постоянной наружной установки рекомендуется использовать ASA.
Отверстия диаметром 2,5 мм представляют собой глухие отверстия для винтов непосредственно в пластике. Они не предназначены для термофиксируемых вставок. Не перетягивайте винты.
Совместимость
Разработан для видеодомофона Reolink PoE, используемого в этом проекте.
Совместимость с другими версиями Reolink Video Doorbell не проверена. Перед печатью сравните размеры и точки крепления.
Это независимый дизайн, который не является официальным продуктом или аксессуаром Reolink.
