Каркас стола для электронной бумаги Waveshare 2,9 дюйма |...

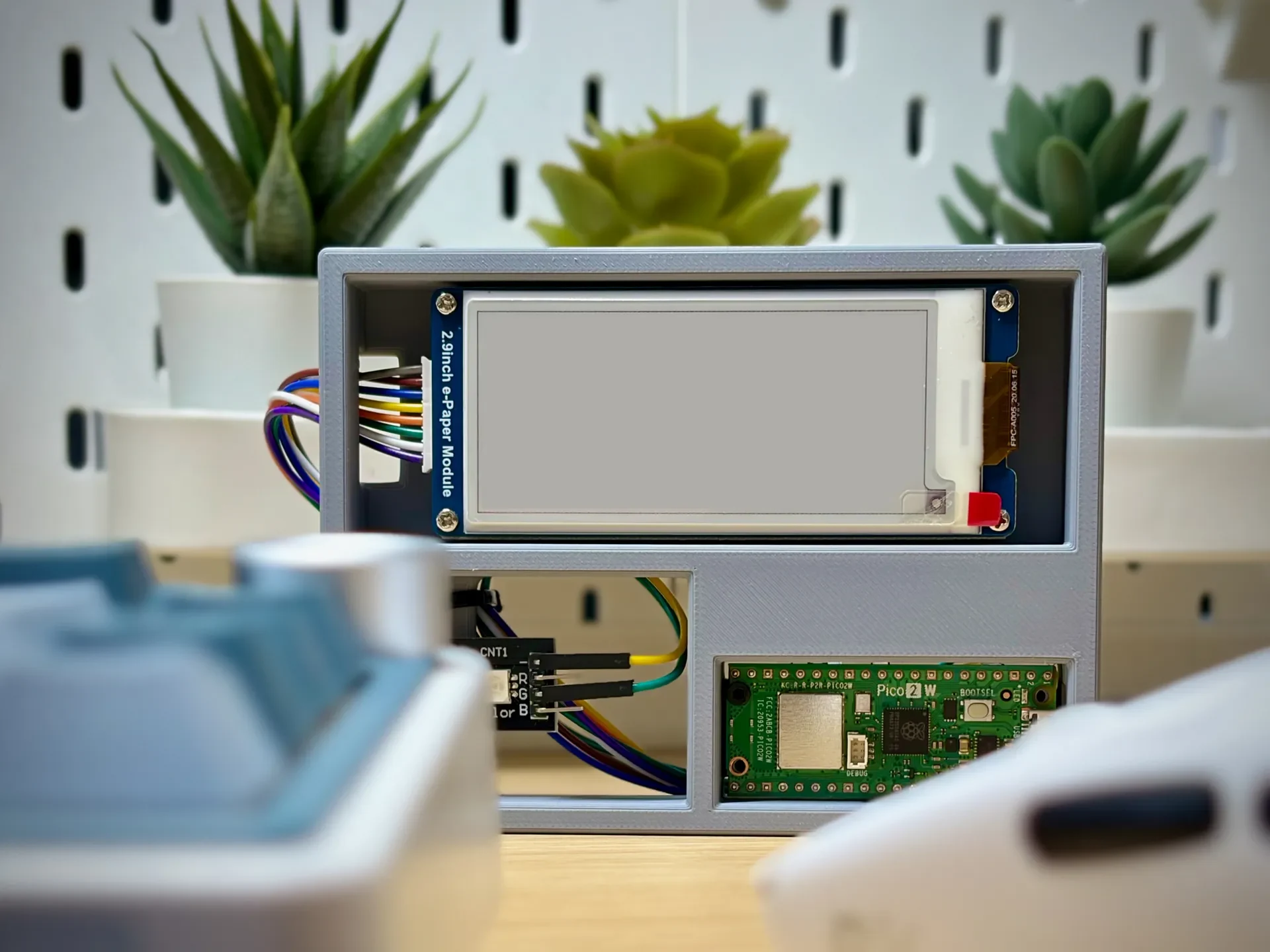

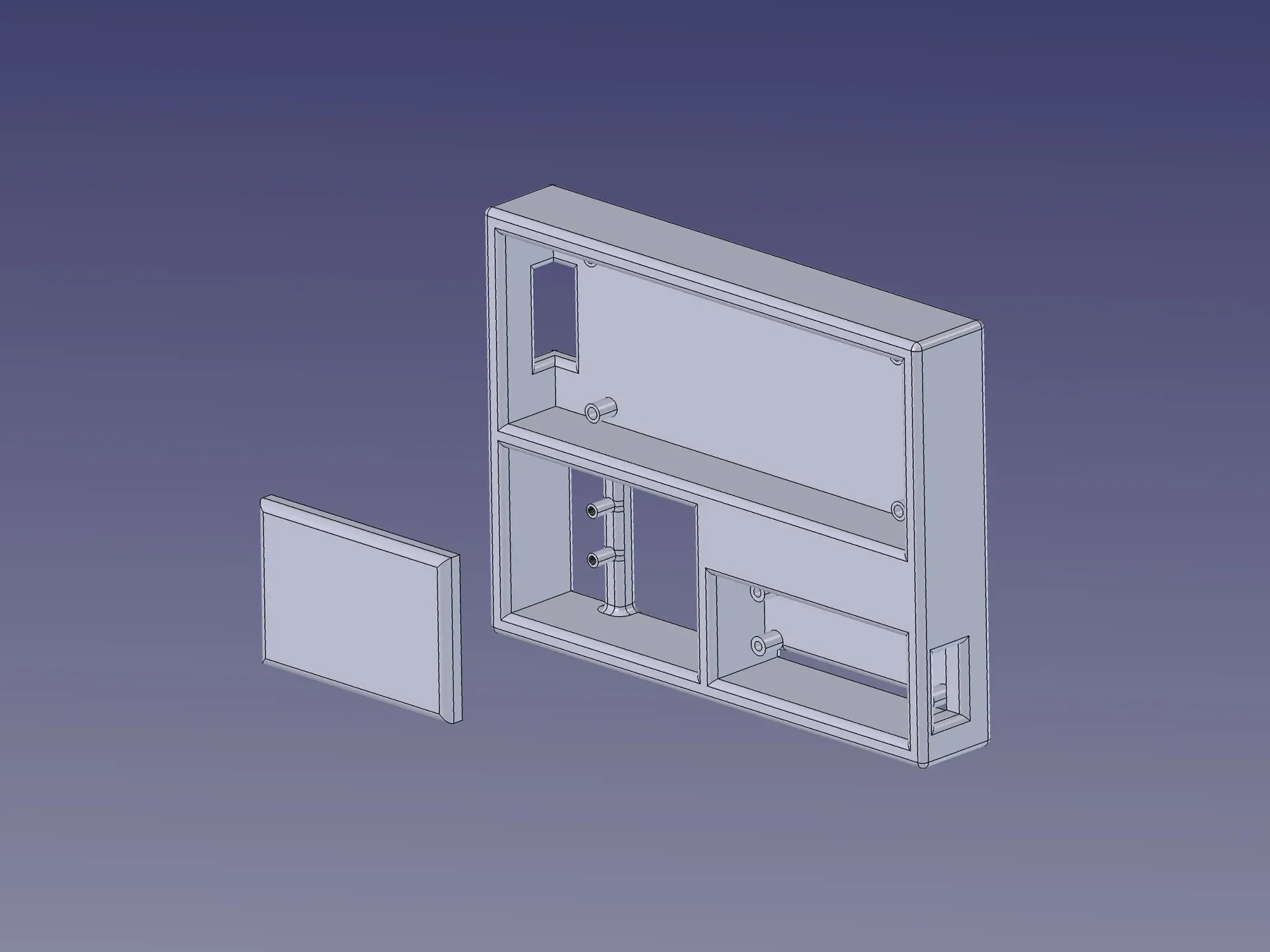

Открытая рамка, предназначенная для размещения 2,9-дюймового модуля дисплея Waveshare e-Paper вместе с Raspberry Pi Pico (2) и светодиодным индикатором. Идеально подходит для проектов домашней автоматизации, таких как напоминание о сборе мусора.

Спецификация материалов

Модуль дисплея Waveshare для электронной бумаги с диагональю 2,9 дюйма

Малиновый Пи Пико / Пико 2

Светодиодный индикатор RGB (желательно SMD)

Настройки печати

Материал: рекомендуется PLA или PETG.

Высота слоя: 0,2 м

Поддерживает: от минимального до отсутствия

Заполнение: 20-30%

Сборка

Установите модуль электронной бумаги в верхнюю выемку и закрепите винтами.

Установите Pico в нижний отсек.

Проложите ленточный кабель через вырез

Установите светодиодный индикатор

Схемы подключения и назначение контактов зависят от вашей конкретной прошивки и настроек проекта.
