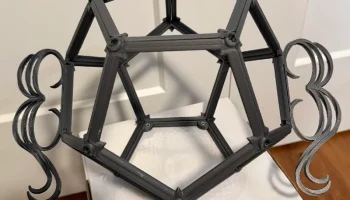

Люксонский маяк (Кампания "Критическая роль 3").............

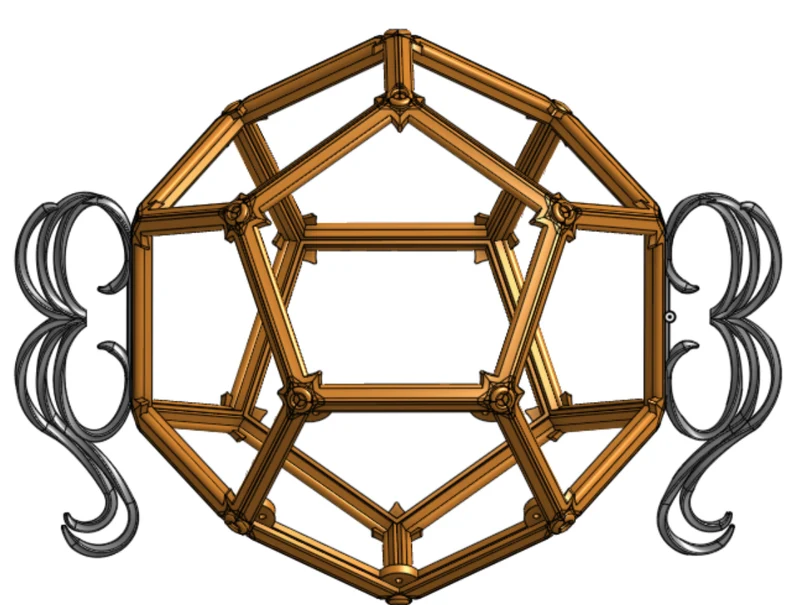

Это мой взгляд на Люксонский маяк (или просто маяк) из кампании «Критическая роль 3» (Mighty Nein). Оригинальная концепция и оформление являются собственностью Critical Role (см. https://criticalrole.fandom.com/wiki/Luxon_beacon), но эта 3D-модель была разработана мной.

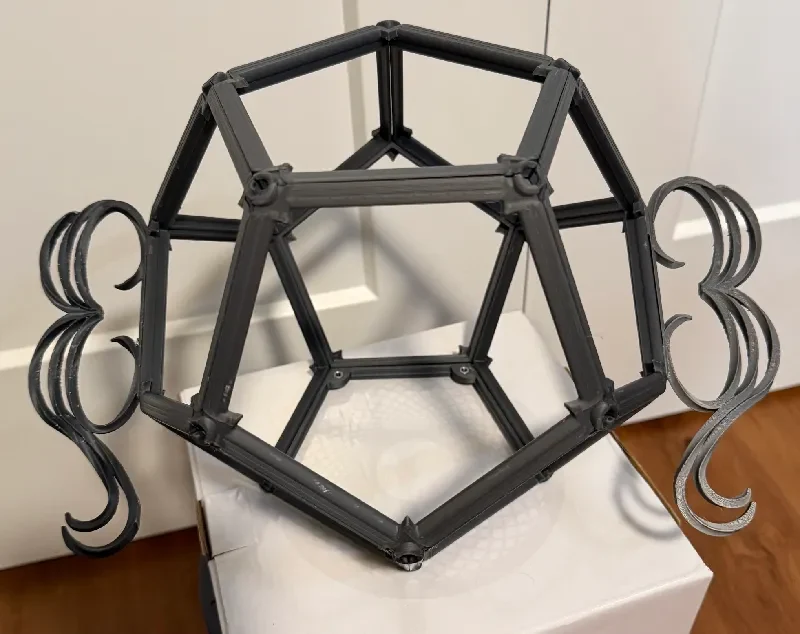

Для удобства печати модель разделена на отдельные грани и имеет ширину около 225 мм (9,5 дюйма) плюс еще 50 мм (2 дюйма) в ширину на каждую ручку. Распечатайте эти детали для рамки:
По 2 ручки «сплит 1» и «сплит 2». Ручка разделена посередине для удобства печати.
По 4 каждого из «Камней Рамки 3». Углы без места для драгоценного камня соединяются и прикрепляются к ручкам.
По 4 каждого из «Камней Рамки 4». Угол без места для драгоценного камня переходит к верху или низу ручки.
1 «Рамка — смотровая панель». Он находится внизу и может прикручиваться/отключаться снаружи.
По 3 каждого из «Камней Рамки 5». Это остальные стороны, не имеющие контакта с ручками.
По 11 каждого из «Лиц». Они приклеиваются к внутренней стороне каждой из сторон рамы, ЗА ИСКЛЮЧЕНИЕМ панели доступа. Вместо того, чтобы печатать их, вы можете легко вырезать прозрачные или полупрозрачные пластиковые панели или даже просто листы бумаги/пластика.
1 «Лицо — панель доступа». Он прикручивается шурупами объемом 3 м3 к детали «Рамка — ревизионная панель». Приклейте шестигранную гайку М3 на внутреннюю часть рамы панели доступа, чтобы обеспечить надежное соединение.
Прикрепите любую электронику, батареи и светодиоды к лицевой панели панели досту��а, если вы хотите, чтобы после сборки она была легко доступна. В качестве альтернативы, если вам не нужен доступ внутрь после сборки, просто распечатайте дополнительную «Рамку 5 драгоценных камней» (всего 4), дополнительную грань (всего 12), склейте все это вместе и пропустите части панели доступа.
По краям имеются отверстия диаметром 2 мм для выравнивания деталей при склеивании. Короткие кусочки нити диаметром 1,75 мм отлично подойдут (не нужно ничего пе��атать).
В углах намеренно оставлены круглые зазоры. Приклейте блестки или драгоценные камни диаметром 5 или 5,5 мм.
