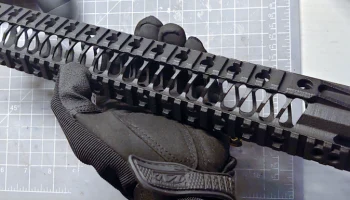

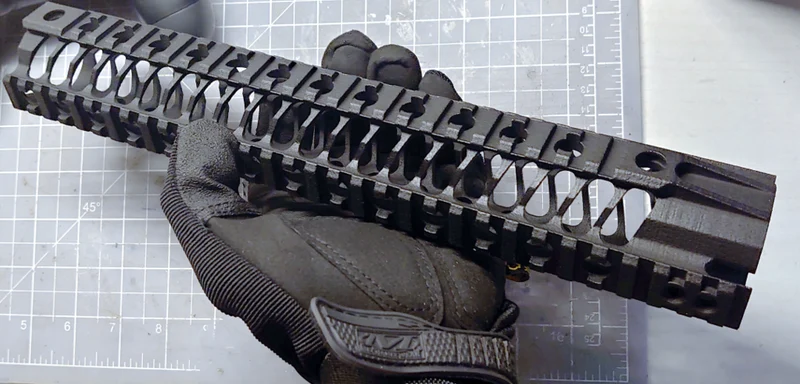

GIRLS' FRONTLINE Рейка ST-AR15 для гель-бластера CYMA
Рейка ST-AR15 для гель-бластера CYMA
Внимание:
!!! РИСК В ВАШЕМ!!!
!!! Замечательно!!!
Гель-бластер «кажется» запрещен в некоторых странах с 2019 года. Надеюсь, в вашей стране все еще можно заниматься варгейм-спортом.
Поскольку наша мастерская прекратила свою деятельность, мы решили поделиться некоторыми из наших цифровых акт��вов с сообществом открытого исходного кода после консультации с нашими внутренними участниками.
Резюме:

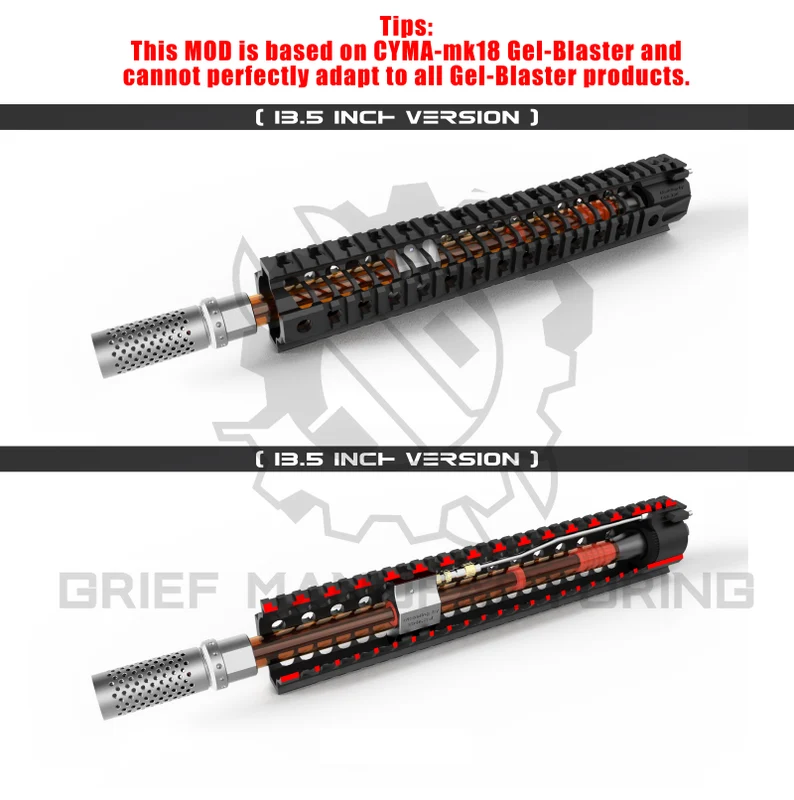

Проект содержит две версии (13,5 дюймов и 15 дюймов). 13,5-дюймовая версия лучше подходит для спортивных игр, а 15-дюймовая версия лучше подходит для косплея.
Обновление 21 декабря 2023 г.: дополнительные файлы STEP.
Список оборудования:
(1 шт.) Алюминиевый штифт M3 x 12 мм
(2 шт.) Алюминиевый штифт M4 x 16 мм.
(1 шт.) РАБОЧАЯ труба 35 СМ (Отрежьте в соответствии с вашими потребностями). Для 15-дюймовой версии требуется труба длиной более 40 см, поэтому я рекомендую приобрести жесткую трубку из ПК диаметром 19 см (наружный диаметр) и толщиной 1 мм (толщина).
(1 шт.) Алюминиевая полая трубка для гель-бластера (минимум 40 см или выше)
(4 шт.) Шестигранная гайка М4
(1 шт.) Шестигранная гайка M3
(1 шт.) Установочный винт с полой головкой M3 x 4 мм.
(2 шт.) винт с полой плоской головкой M4 x 8 мм.
(2 шт.) крепежный винт с полой плоской головкой M4 x 10 мм.
(1 рулон) Односторонняя клейкая лента из черного пенопласта EVA, 20 мм (ширина) x 1 мм (толщина) (вырежьте 2 части, приблизительный размер 30 мм x 11,5 мм)
(Несколько штук) Силиконовая прокладка 30 мм (НД) и 26 мм (ВД).
Видео с руководством по сборке: (Эти видеоролики объясняются только на китайском языке) https://mega.nz/folder/NTNyTTKQ#Jv3RPJjEWcOj3tW7L4tsUA

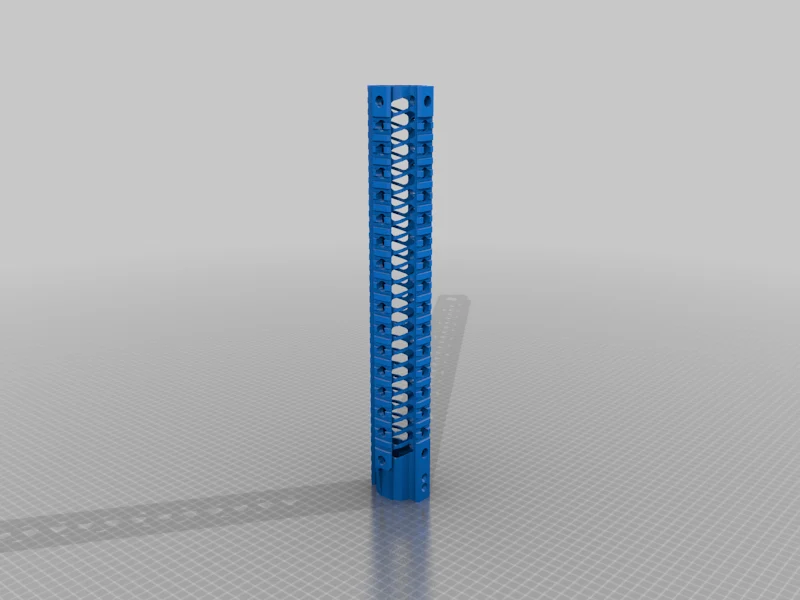

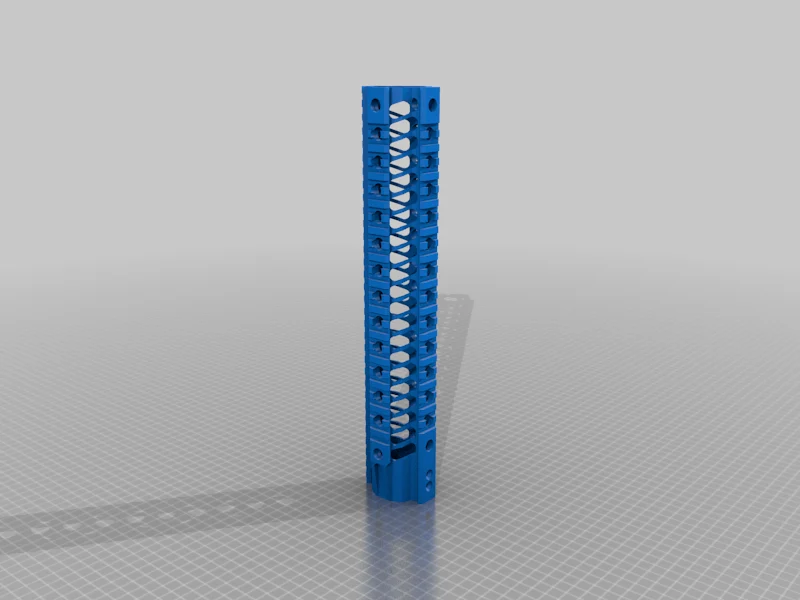

Сводка печати:
Не все эти модели подходят для печати FDM.
Подходит для деталей FDM:
«Подставка для трубки гель-бластера — от 9,5 до 17 мм»
«Подставка для трубки Gel-Blaster — Для cyma»
«GIRLS'FRONTLINE ST-AR15 MOD-1 ST-AR15_Часть 1 (15 дюймов)»
«GIRLS'FRONTLINE ST-AR15 MOD-1 ST-AR15_Часть 1 (13,5 дюйма)»
Подходит для деталей SLA:
«GIRLS'FRONTLINE ST-AR15 MOD-1 ST-AR15_мордочка»
«GIRLS'FRONTLINE ST-AR15 MOD-1 ST-AR15_Часть 2»
«GIRLS'FRONTLINE ST-AR15 MOD-1 ST-AR15_Часть 3»
«GIRLS'FRONTLINE ST-AR15 MOD-1 ST-AR15_Часть 4(замок 16-18мм). STL»
«GIRLS'FRONTLINE ST-AR15 MOD-1 ST-AR15_Часть 4»
Подходит для MJF/SLA. В комплект входят детали (рекомендую использовать MJF):
«GIRLS'FRONTLINE ST-AR15 MOD-1 ST-AR15_15inch»
«GIRLS'FRONTLINE ST-AR15 MOD-1 ST-AR15_13,5 дюйма»
Другое:
«GIRLS'FRONTLINE ST-AR15 MOD-1 ST-AR15_Part 5» требует печати с помощью SLS или CNC. (А можно просто закрепить эту деталь клеем, возможно, не очень устойчиво) (P.S. Размер резьбы детали метрический М32, с шагом 1,5 мм)
Категория: 3D-печать
