Представляю вам: САМОЕ замысловатое сочетание боевой вершины и пусковой установки. Но это не перепроектировано только ради того, чтобы усложнить. Эта система стратегически спроектирована с учетом долговечности, максимального времени вращения и боевой эффективности.
Законно ли участие в конкурсе «Открытый соус»?
Да! Конечно. Эта система пол��остью соответствует правилам очного конкурса StlDenise:
Топы должны быть ПОЛНОСТЬЮ НАпечатаны на 3D-принтере из ПЛАСТИКА (без металла).
Длина шнура запуска не может превышать 273 мм.
Лезвие должно находиться на высоте 25 мм от земли.
Лезвие должно быть не более 91 мм в диаметре.
Все детали напечатаны на 3D-принтере, длина шнура составляет 273 мм, а все лезвия имеют диаметр 91 мм и расположены на высоте 25 мм от земли. Вершины вращаются по часовой стрелке, а винты у них левые.
Видео про вращение продолжительностью 4:00+ минуты (как и было обещано!)
Примечание: 4-минутные вращения не гарантируются. Обычно, используя версию долголетия, я постоянно получаю около 3:45-4:15. Ваш пробег может отличаться.
Инструкции по печати
Для удобства печати каждая деталь по умолчанию имеет оптимальную ориентацию печати, никакие детали не нуждаются в опорах, а количество отпечатков включено во все имена файлов. Все детали можно распечатать из PLA или PETG.

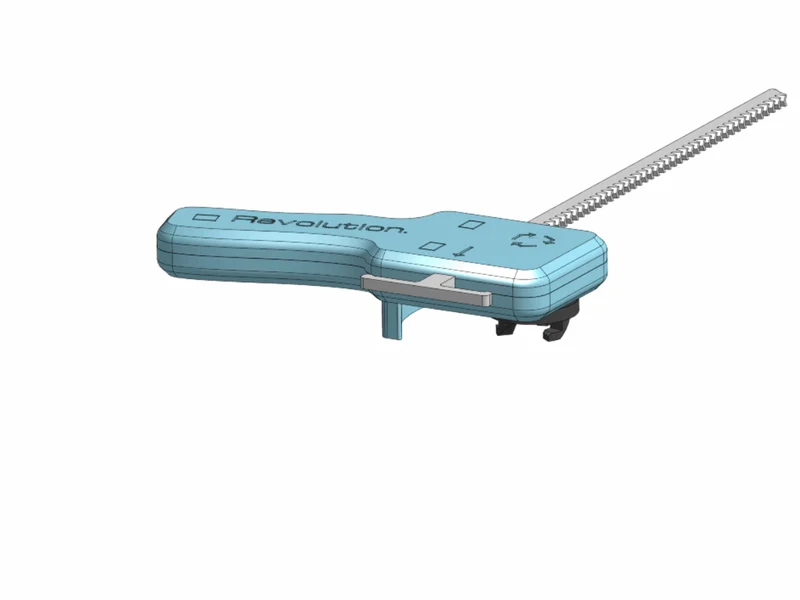

Пусковая установка:
Распечатайте каждую часть из папки запуска. Требуется только по 1 детали каждой детали, за исключением «Пусковое устройство — коготь сцепления (3 шт.)» и «Пусковое устройство — крепежная деталь (3 шт.)», где вам нужно будет распечатать по 3 штуки каждой.
Настройки печати лаунчера:
Заполнение ≥ 15 %
Высота слоя ≤ 0,2 мм
Никаких опор не требуется :)
PLA работает нормально, PETG будет прочнее
Если вам нужна чистая версия без текста и символов в верхней части панели запуска, она находится в папке «Дополнительно».
Если у вас есть доступ только к мини-принтеру, не беспокойтесь! Рипкорд, подходящий для Prusa MINI, также находится в папке «Дополнительно» — «Launcher — Ripcord (MINI)».
Топы:
Верх состоит из нескольких разных частей, поэтому для удобства я разделил их. Все верхние части имеют одинаковые настройки печати.
Основные настройки печати:
Заполнение: 100%
Высота слоя ≤ 0,2 мм
Никаких опор не требуется :)
PLA работает нормально, PETG будет прочнее
Общие верхние части:
Для всех верхов распечатайте каждую часть из папки «Верх (общие детали)». Требуется только одна из каждой части.
Лезвия:

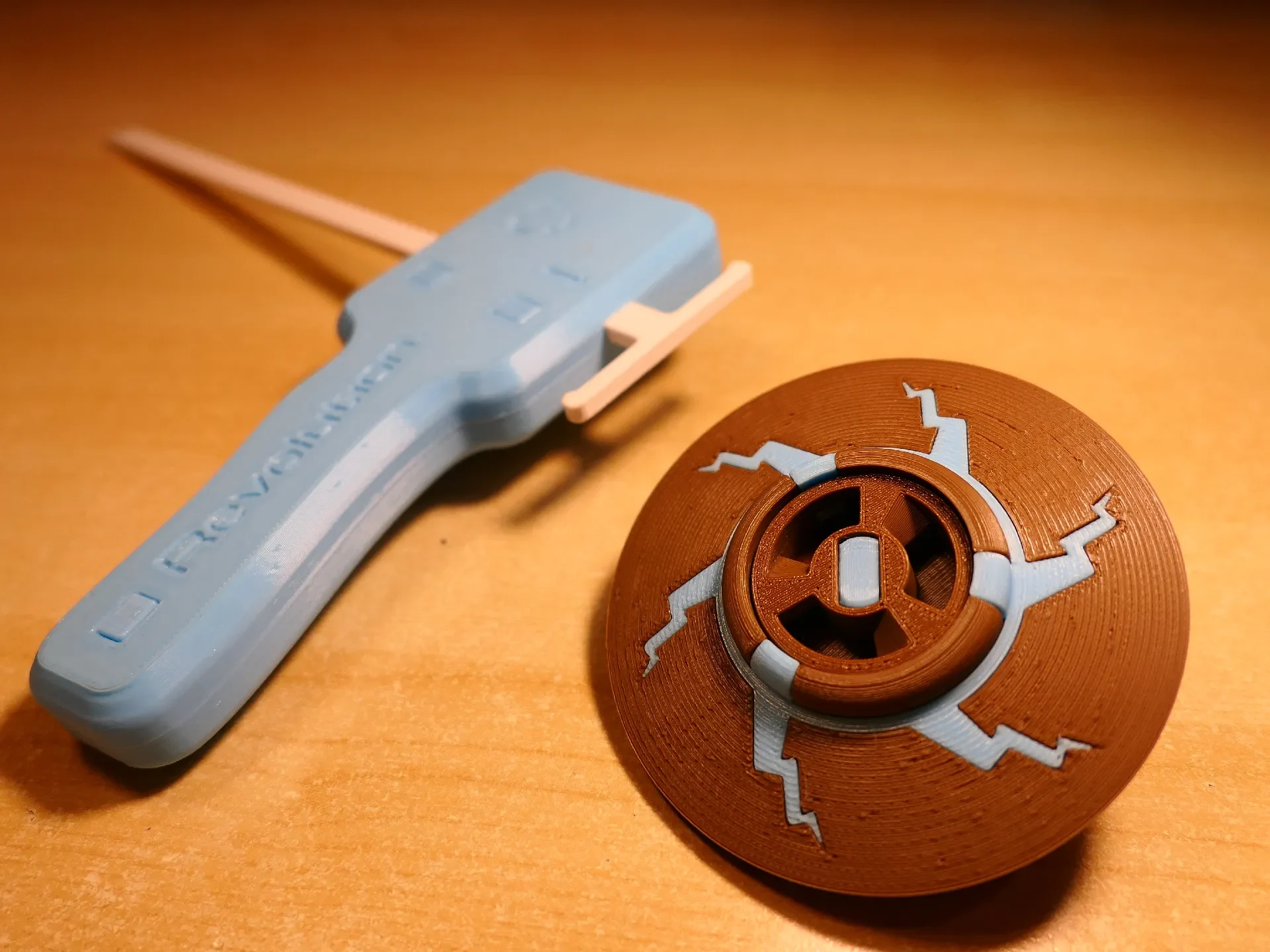

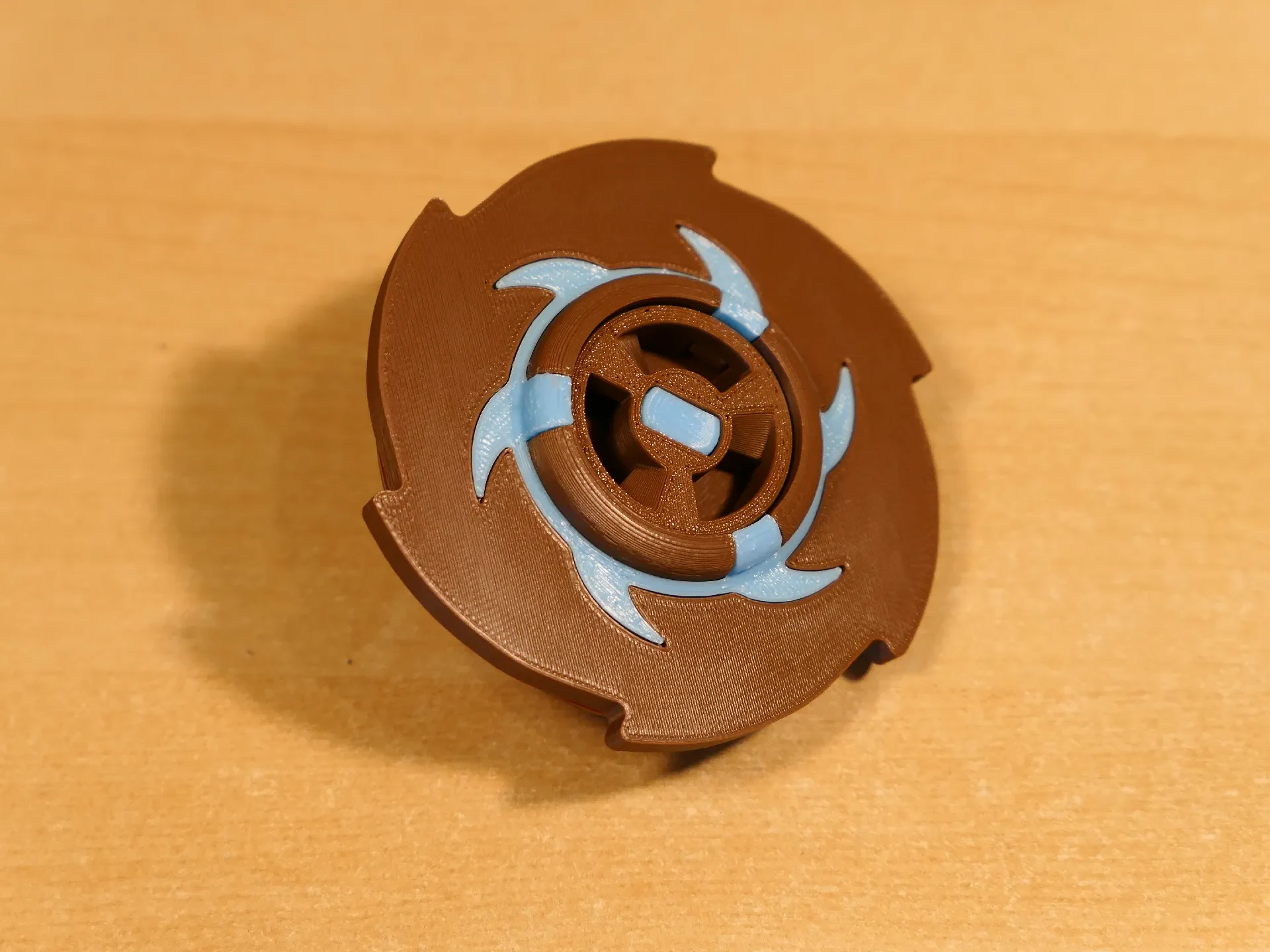

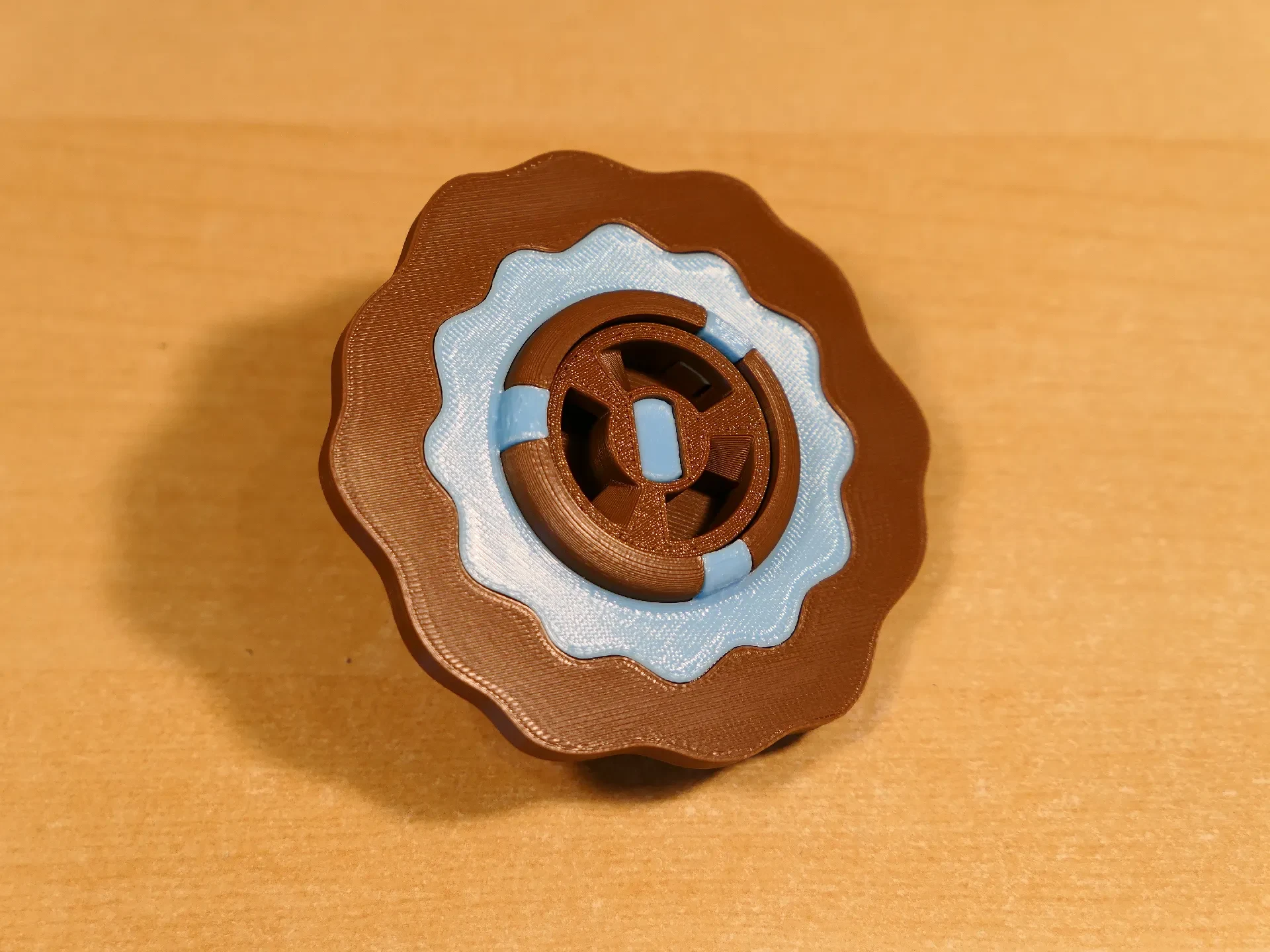

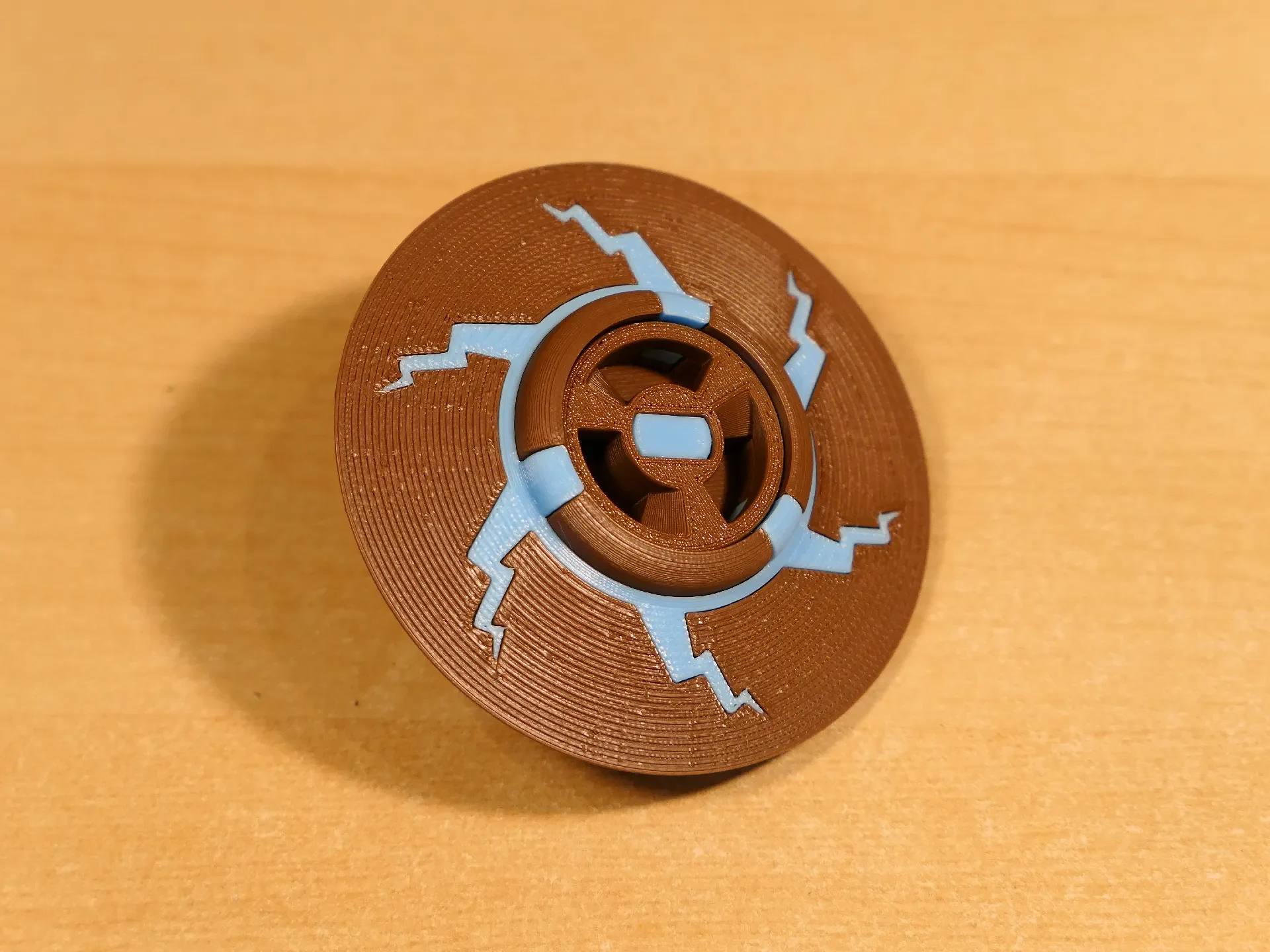

Параметры лезвия находятся в папке Blades. Я создал три дизайна лезвий — НЛО, Капля и Пила. Выберите лезвие для печати или попробуйте несколько!
Каждое лезвие имеет многоцветную версию, MMU не требуется. Многоцветные дизайны не являются взаимозаменяемыми — они работают только со своим партнерским лезвием.
Для долгосрочных пробежек лучше всего подходит лезвие НЛО.
Лучшие веса/советы:
Поскольку (очное) соревнование состоит из двух частей, сражений и забегов на долголетие, я создал вариант базы топа специально для каждой.
Если вы хотите распечатать боевую версию, распечатайте оба файла из папки Battle Top (Specific Parts).
Если вместо этого вам нужна версия Longevity, распечатайте оба файла из папки Longevity Top (Specific Parts).
Боевая версия имеет более закругленную вершину для лучшего баланса и агрессивности, а вес имеет больший дорожный просвет. Версия Longevity имеет более заостренный кончик для меньшего движения и трения, а также более тяжелый вес и меньший дорожный просвет. (Подробнее об этом читайте в разделе «Методология» -> «Полезные советы» внизу.)
Инструкции по сборке
А теперь самое интересное!
Видео сборки:
Письменные инструкции:

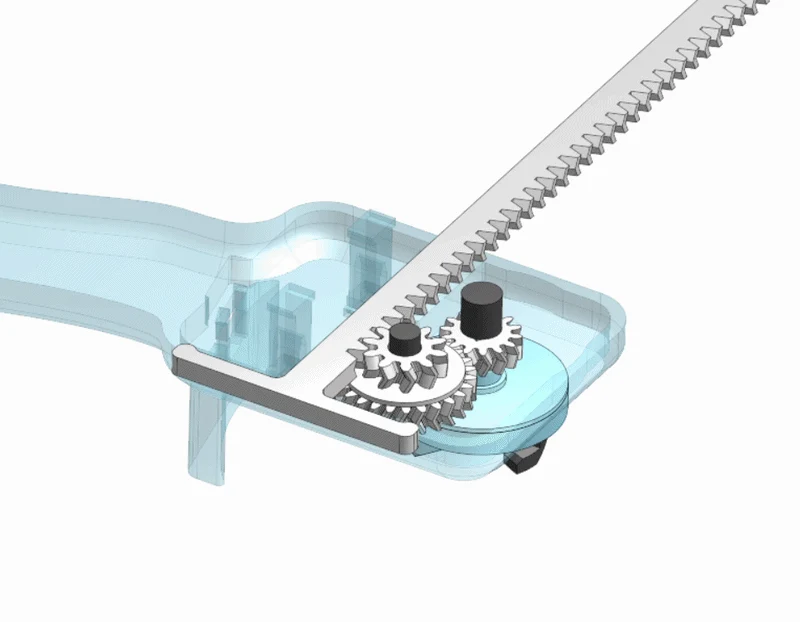

Сборка пусковой установки:
Вставьте 3 части когтей сцепления в корпус сцепления. Крючковая часть захвата должна проходить через отверстие в корпусе сцепления, а вырез в форме полумесяца на корпусе сцепления должен совпадать с основанием захвата.
Вставьте ось сцепления в корпус сцепления со стороны с помощью крючков.
Завершите включение сцепления, надев крышку сцепления на заднюю часть корпуса сцепления.
Вставьте сцепление в пусковую часть нижней части корпуса.
Надавите выходную шестерню на ось сцепления. Убедитесь, что выходная шестерня обращена вверх (верхняя сторона напечатанного изображения должна быть обращена вверх).
Наденьте воротник оси сцепления горизонтально на ось сцепления. Убедитесь, что выемки на b
