Деталь для ремонта 9-дюймового вентилятора Holmes Blizzar...

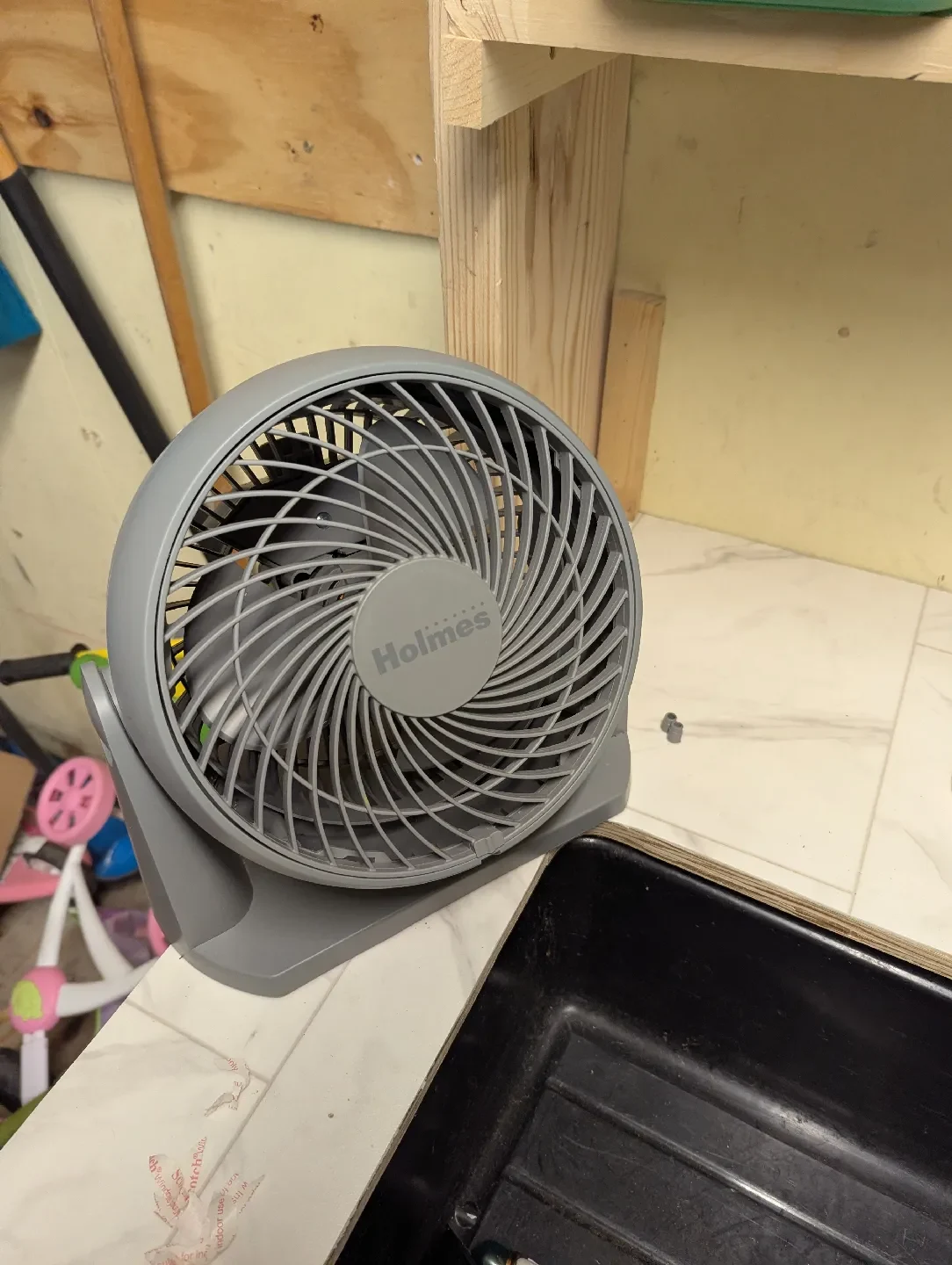

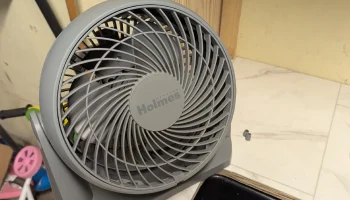

Я купил этот вентилятор в Walmart, и вскоре он упал, вместо того чтобы оставаться под тем углом, который я установил. Это было слишком просто — что-то просто слишком сильно толкнуло вентилятор в неправильном направлении, и он сломал небольшой цилиндр в шарнире, который удерживал подпружиненную металлическую деталь, которая защелкивалась на месте, чтобы удерживать положение. Во-первых, часть цилиндра была закреплена не очень хорошо.
Так что это был не большой фанат, но все же — зачем тратить его зря? Первоначально я хотел просто распечатать ту, которую сделал кто-то другой, но, не найдя моделей, я сделал ее сам.
Я сделал это с помощью библиотеки Python Build123d, которая очень похожа на OpenSCAD, но на Python, который мне очень нравится. Существует расширение VSCode под названием OCP CAD Viewer, которое отлично подходит для такой работы.
Инструкции
Снимите круглые пластиковые крышки по бокам вентилятора.
Отвинтите только центральный винт — следите за всеми тремя компонентами (винт, шайба и стопорная шайба).

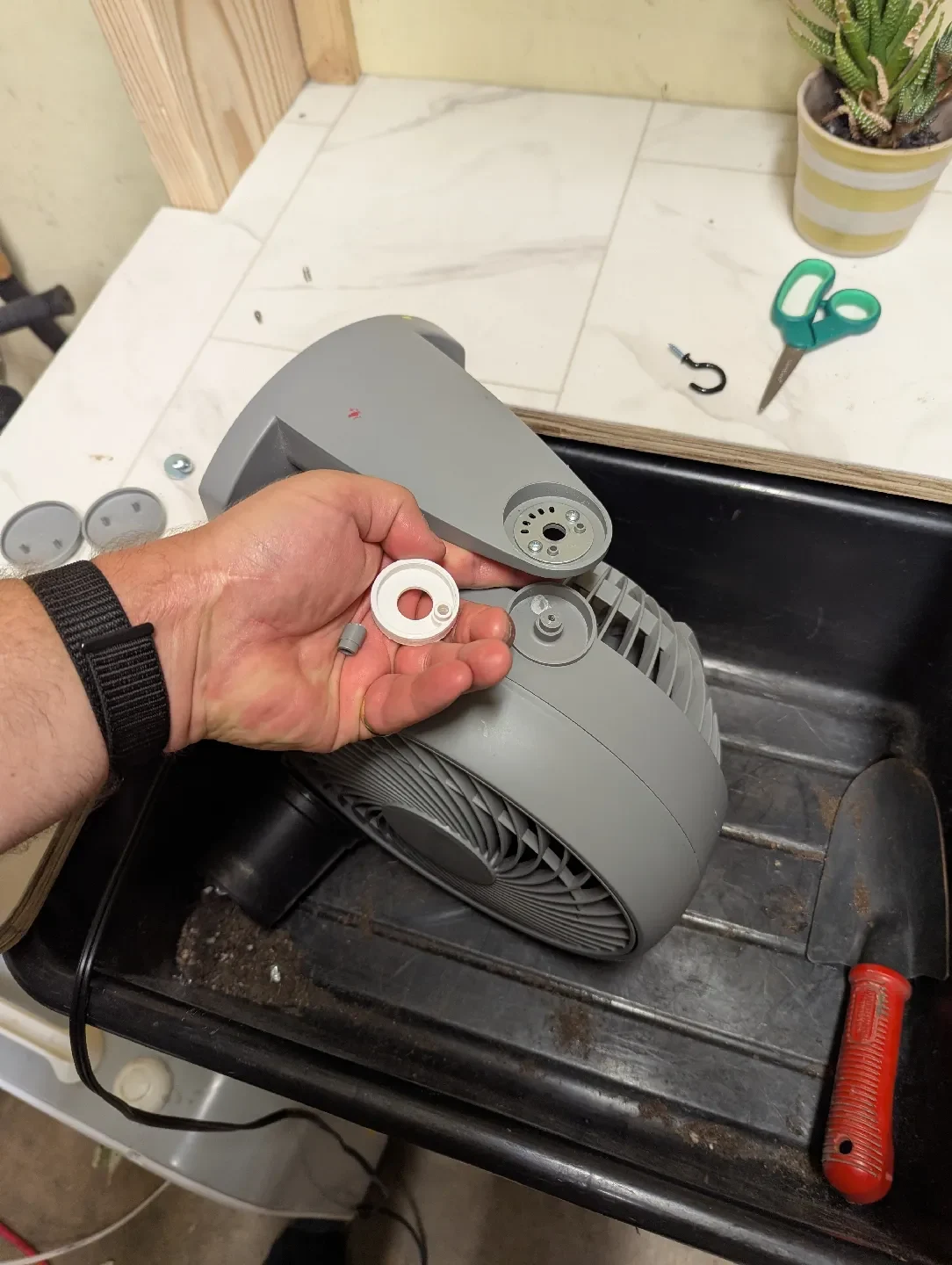

Осторожно снимите основание со стороны вентилятора. Под ним должны находиться 3 детали — пластиковый цилиндр, пружина и металлический фиксатор.
Поместите пружину и металлическую деталь в напечатанную деталь. Убедитесь, что металлическая деталь может пройти сквозь напечатанную деталь. Мой принтер не очень оптимизирован, поэтому я использовал шило, чтобы очистить внутреннюю часть отверстия, чтобы оно лучше скользило. Снимите пружину и металлическую деталь.
Возможно, вы захотите вставить деталь в веер и точно отметить ее расположение, совпадая с тем местом, где раньше был штифт.
Нанесите какой-нибудь клей на обратную сторону этой напечатанной детали (я использовал тонкую двустороннюю ленту, которая идет в комплекте с пластиковыми изоляционными листами для окон, но вы можете использовать практически все — подойдет суперклей, герметик, вероятно, подойдет, JB Weld и т. д.). В основном это просто необходимо, чтобы эта деталь не вращалась, но со стороны привинченного основания должно быть достаточное давление, чтобы удерживать ее на вентиляторе.
Осторожно поместите напечатанную деталь на веер, правильно выровняв ее.
Поместите пружину, затем прикрепите ее к напечатанной детали.
Установите нижнюю часть обратно и прикрутите ее.
Наденьте крышку и все готово!
Я надеюсь, что это поможет кому-то еще дольше использовать свой вентилятор! Это простая и глупая модель, но мне очень нравится не выбрасывать вентилятор и не жить с тем, что он все время падает.
