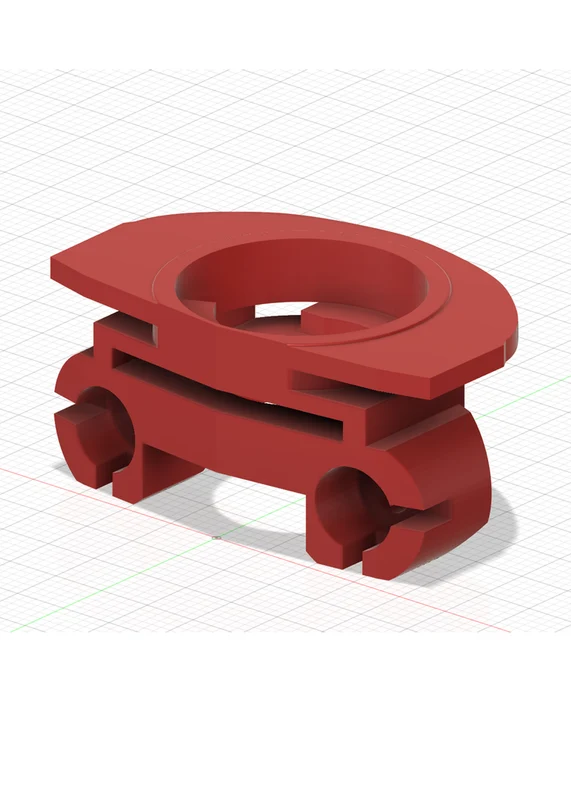

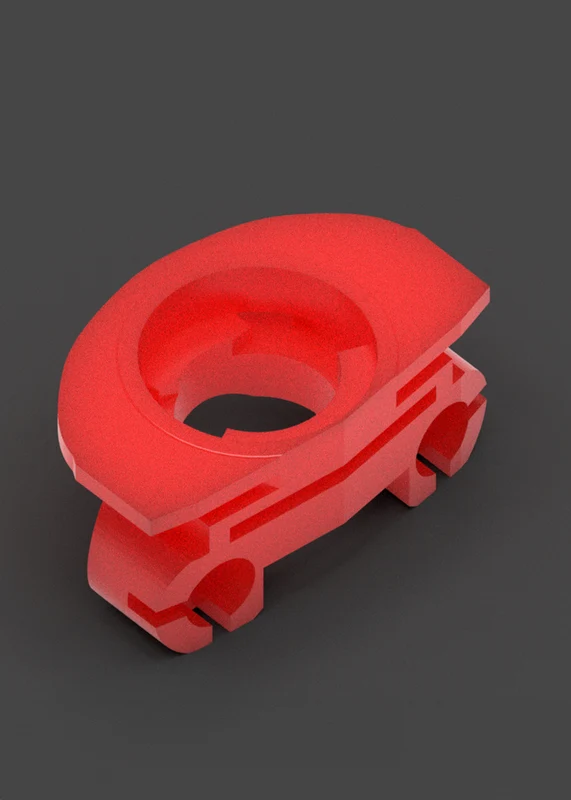

Сменный шарнирный шарнир для наушников Sony WH-1000XM4 (л...

Это запасная часть для Sony WH-1000XM4.

Итак, недавно моя любимая пара наушников, которые у меня были последние 4 года, наконец сломалась. В ходе своих исследований я обнаружил, что поломка шарнира на наушниках Sony WH-1000XM4 довольно распространена, теперь я мог найти запасную часть по относительно дешевой цене и подождать, пока она придет, или купить другую за немалые деньги. Но зачем мне это делать, если у меня есть опыт моделирования в САПР и 3D-принтер (к тому же я хотел их сразу, так как я так сильно полагаюсь на него для сосредоточения внимания).

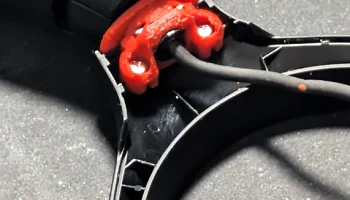

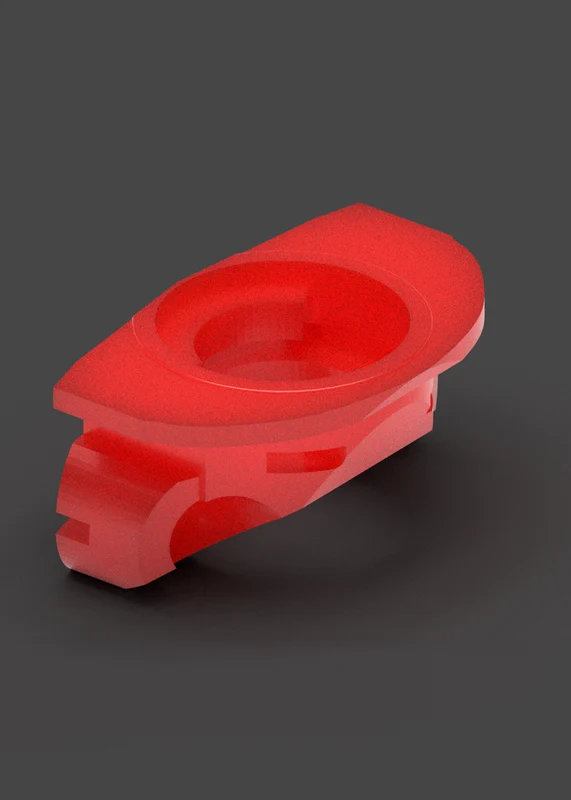

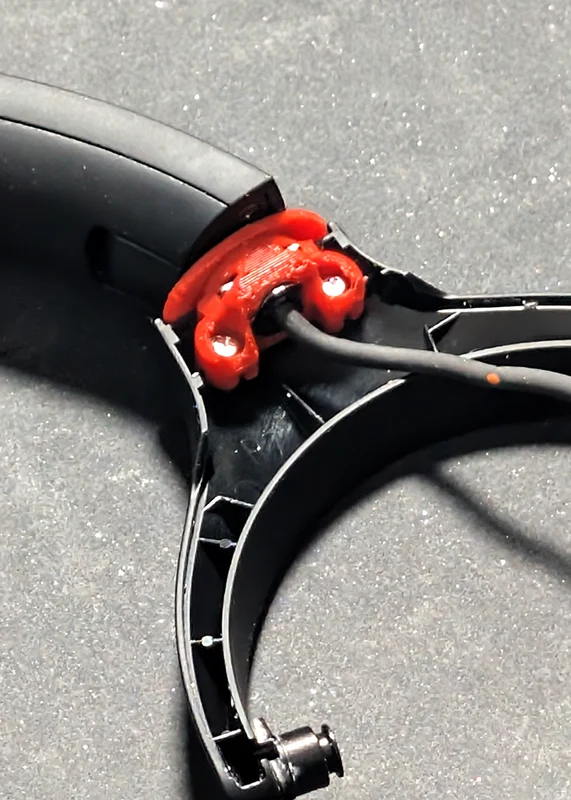

Я сделал эту часть так, чтобы она была совместима как с левой, так и с правой стороны шарниров наушников, конечно, вам все равно понадобится металлический зажим, который вставляется медленно, но тем не менее. Надеюсь, вы, ребята, найдете это полезным!

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер-3 v2

**Плоты:**

Не имеет значения

Поддерживает:

Не имеет значения

**Разрешение:**

0,1-0,2

Заполнение:

15-100

Примечания:

Я настоятельно рекомендую использовать для этой детали полимерный принтер, но, поскольку у меня его нет, я использовал свой FDM-принтер, я печатал с высотой слоя 0,1 с 3 стенками, а также печатал с ориентацией 45 градусов, пожалуйста, обратитесь к изображению для ориентации. Высота слоя 0,2 тоже подойдет.

Если хотите, вы можете использовать опоры и плоты, я использовал их, но часть может печатать и без них, если ваш принтер подключен.

Как я это разраб��тал

Как я сделал эту вещь

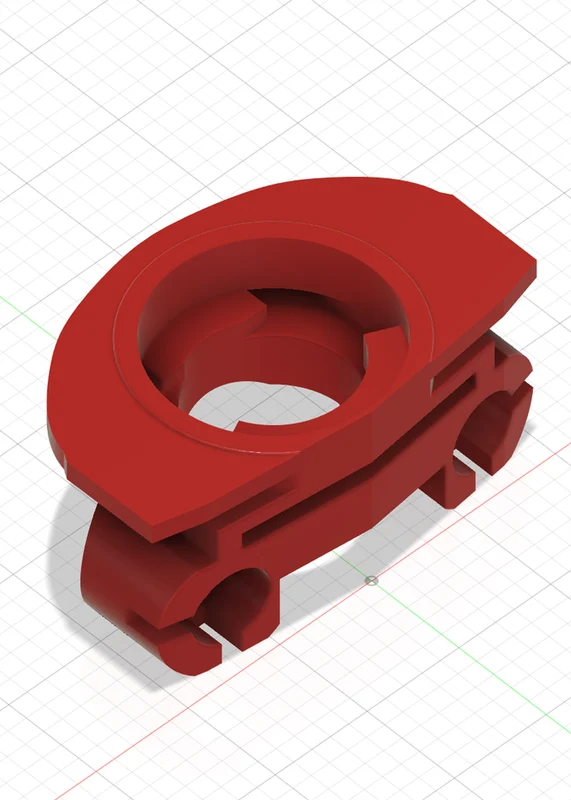

Я использовал fusion 360, штангенциркуль и кусочки оригинальной детали.

Также выражаю благодарность «Nytorus» за создание оригинальной версии этой части на Thingiverse. Моя версия на самом деле не является их ремиксом, но я использовал их версию в качестве шаблона при моделировании своей версии. Я внес некоторые изменения, чтобы исправить исходный дизайн детали и сделать его более подходящим для 3D-печати. https://www.thingiverse.com/thing:5600538

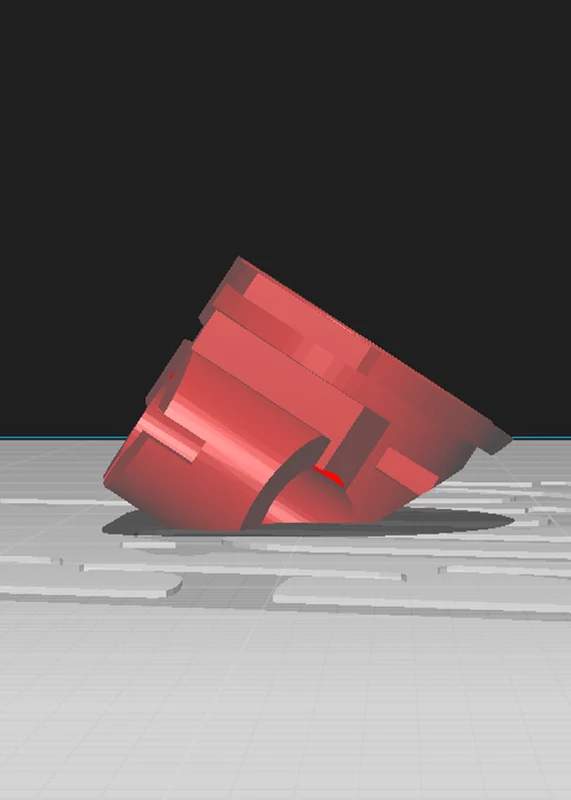

Ориентация печати =================

Ориентация печати сбоку
