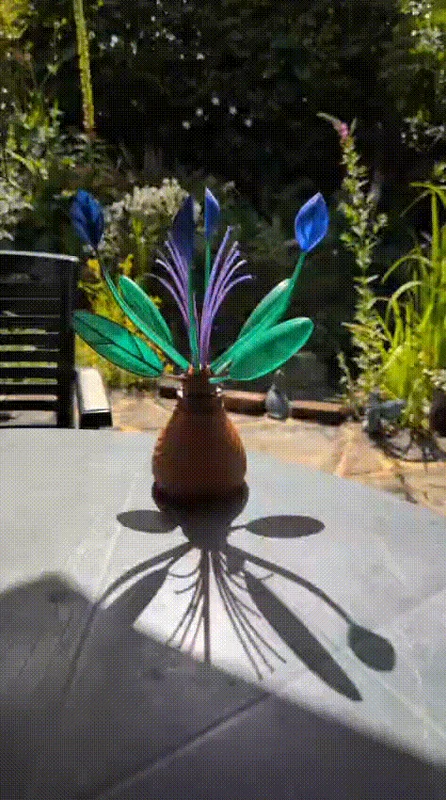

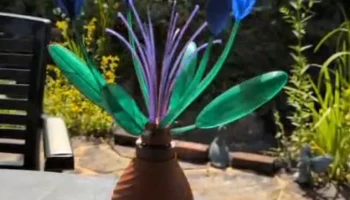

Zen Kinetic Art Wind Spinner с магнитным подшипником - РЕ...

Необходимое оборудование:

1 игла для ручного шитья диаметром 1,5 мм или более и полезной длиной не менее 21 мм до начала ушка или гвоздь из нержавеющей стали такой же минимальной длины под головкой.

1 стержень с резьбой M3 длиной не менее 85 мм (и запасной, если вы хотите использовать инструмент для установки магнитов)

9 неодимовых магнитов размером 10x2 мм с потайной головкой и центральным отверстием 3 мм или чуть больше (3,2 мм вполне подходят).

Неодимовые магниты 18x10x2,5 мм

1 британская монета номиналом 1 пенс (пенни), в идеале до 1992 года, поэтому она бронзовая.

1 контргайка M3 или используйте обычную гайку с клеем для фиксации резьбы.

3 винта M3 с внутренней шестигранной головкой (с головкой под торцевой ключ, крепежные винты), хвостовик 6 мм или 8 мм

TL;DR — Не повезло, если вы действительно хотите построить эту скульптуру, вам придется прочитать ее все. Или потратьте недели на повторение всех испытаний и модификаций, через которые я прошел, чтобы завершить свою, на ваше усмотрение. Сэкономьте себе кучу времени и шипастых пальцев, хе-хе-хе, просто ПРОЧТИТЕ ЭТО: о)

Первой проблемой, с которой я столкнулся, были магниты. В оригинале повсюду установлены магниты размером 10x2,5 мм с потайными отверстиями диаметром 3 мм. В исхо��ной статье есть ссылка на страницу с магнитами 10x3 мм, но они все равно отображаются как недоступные — и это неправильный размер, толщина 3 мм НЕ поместится в башню корпуса, они должны быть толщиной 2,5 мм, чтобы соответствовать этой детали! 2 мм будет слишком свободно. И нет, в магнитах нельзя сверлить отверстия.

Мне удалось найти здесь потайную головку 10x2 мм с отверстием диаметром 3 мм для оси https://www.first4magnets.com/product/10mm-dia-x-2mm-thick-x-3mm-c-sink-neodymium-magnet-12kg-pull-2446? — они недешевы и имеют толщину всего 2 мм, но они неодимовые N42, которые мощные, и вам нужно всего 9 штук для оси. Я решил попробовать их и посмотреть, подойдет ли толщина 2 мм, и да, со своей задачей они справляются отлично!

Затем мне нужно было найти несколько магнитов размером 10x2,5 мм для основного корпуса, поэтому я остановился на этих… https://www.first4magnets.com/product/10mm-dia-x-25mm-thick-n42-neodymium-magnets-14kg-pull-19303? — опять же они не особо дешёвые но можно взять 20 штук, чего телу хватит (нужно всего 18).

Если вы не можете найти подходящие магниты, вы не сможете построить эту модель, поэтому начните с этого, поскольку это самое сложное.

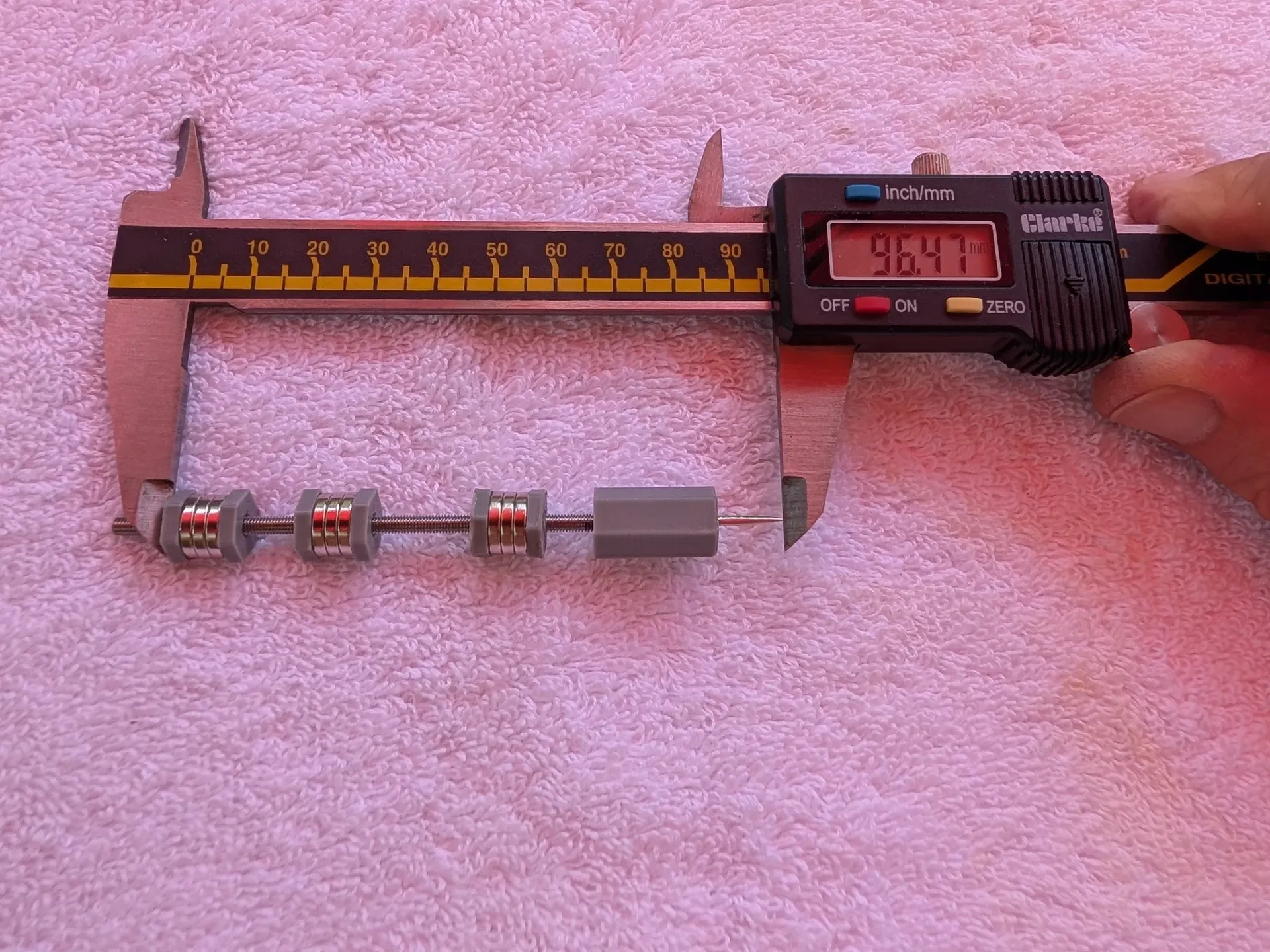

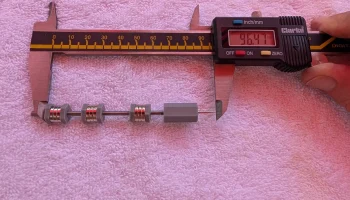

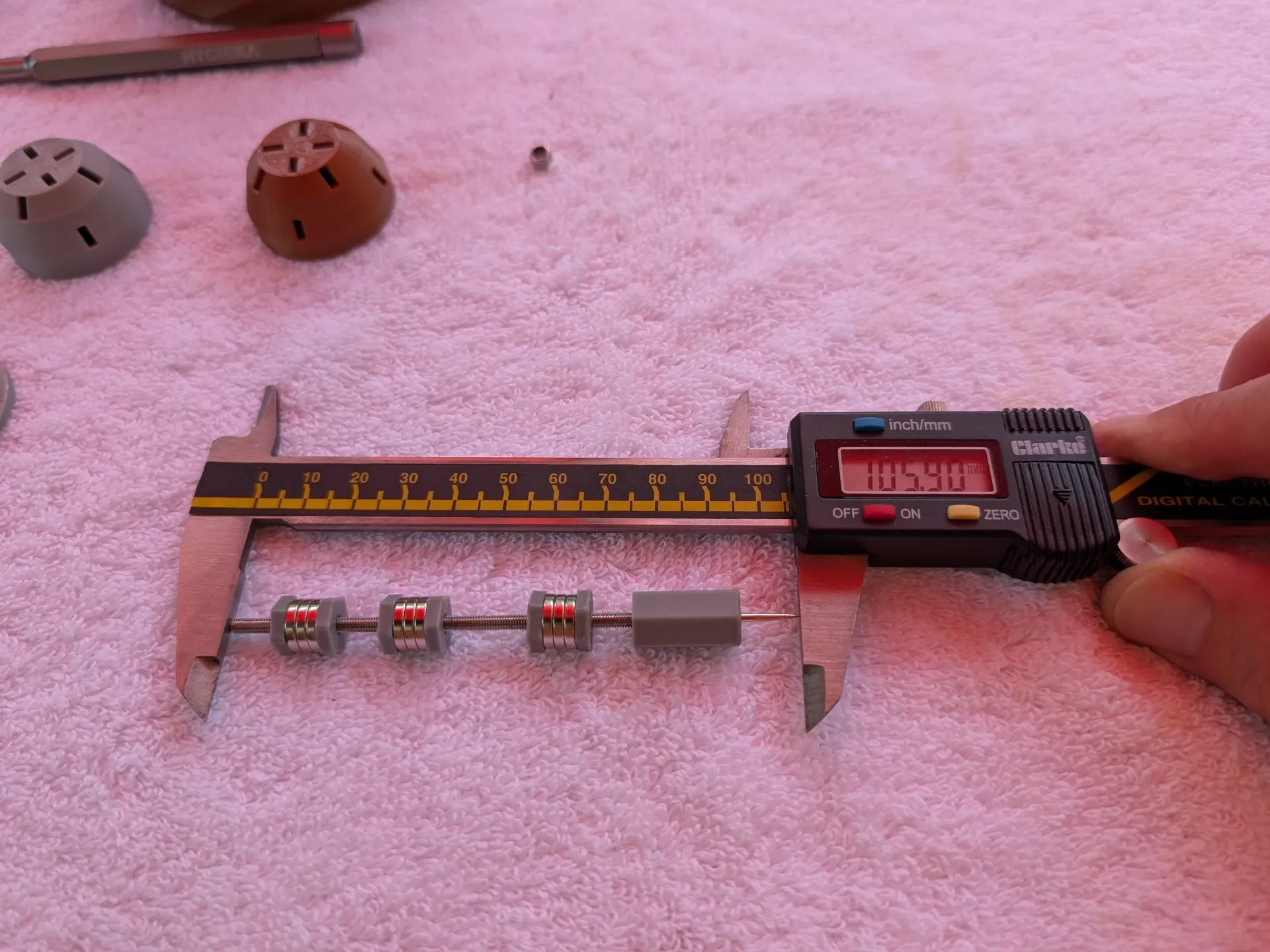

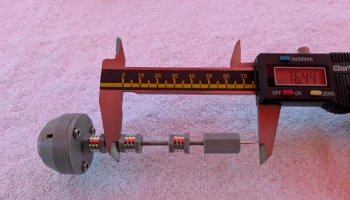

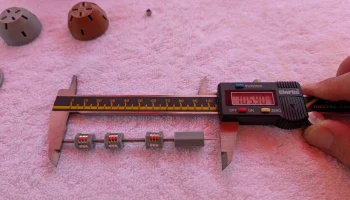

Затем для оси, поскольку подходящих дюймовых винтов не было, я решил использовать стержень с резьбой M3 (3 мм), который нашел здесь https://www.amazon.co.uk/dp/B0D4QFVDKC? — вам понадобится минимум 85 мм для оси, эти стержни и��еют диаметр 130 мм, так что они великолепны.

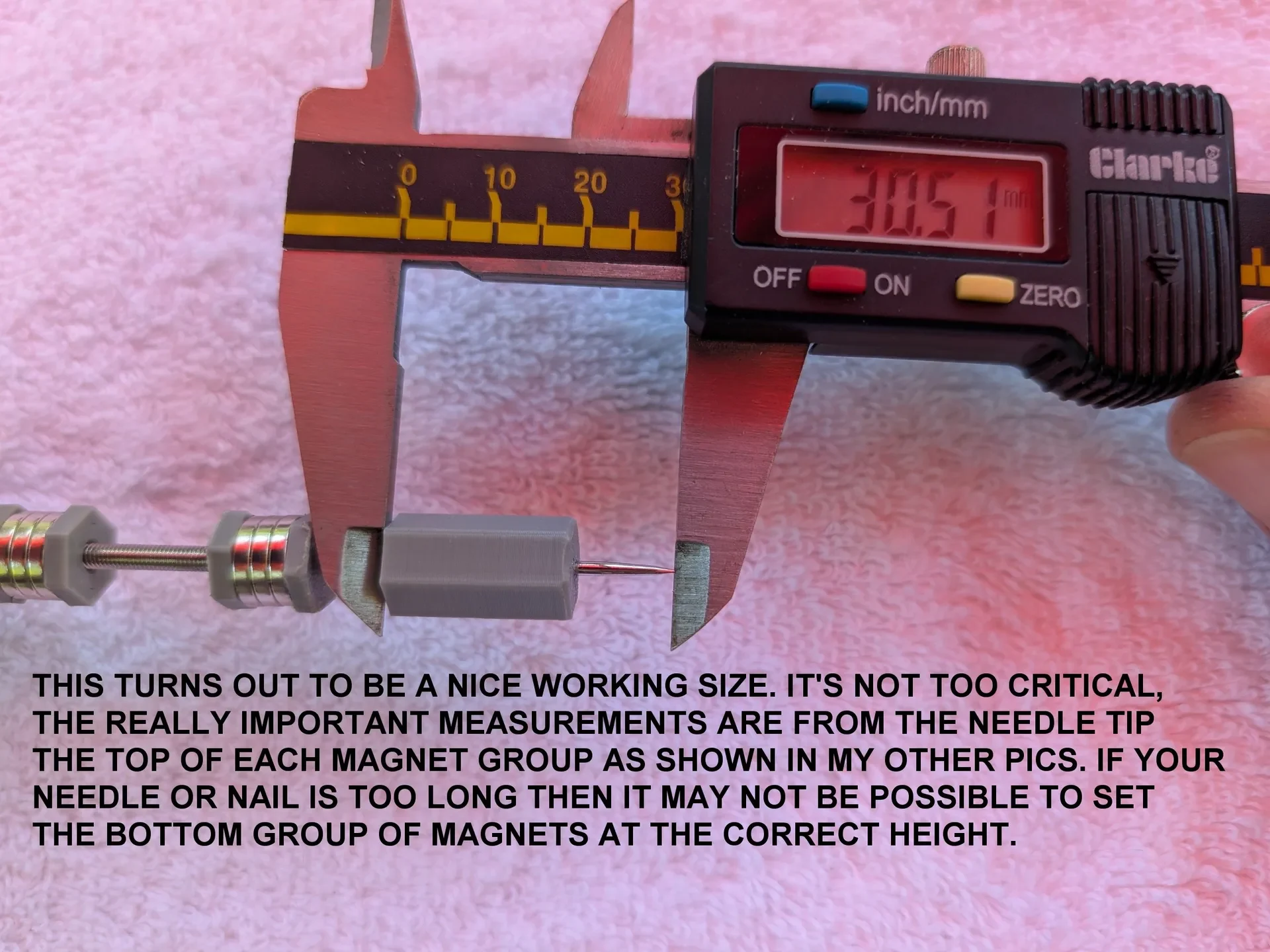

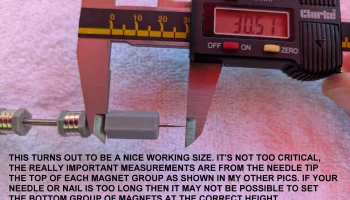

Затем для «гвоздя», который мне снова не удалось получить в исходном виде, я решил использовать иглу для ручного шитья (НЕ иглу для машинного шитья). Швейные иглы невероятно твердые, поэтому их острие не должно изнашиваться очень быстро. Я нашел несколько штук в местном хозяйственном магазине, где продается все, но вы сможете найти что-то подходящее в галантерейных магазинах. Вам даже не нужна указанная длина 1 ¼ дюйма, которая будет составлять около 32 мм, так как после долгих экспериментов я обнаружил, что оптимальная длина составляет 21 мм, а те, которые я нашел, имеют диаметр 1,5 мм (довольно массивный, любой более тонкий может быть слишком гибким). вы действительно застряли, в этом наборе https://www.amazon.co.uk/Qiuyan-Stitching-Upholstery-Crafting-Projects/dp/B0BJKG3MG6 в описании указано «диаметр около 1,6 мм», но попробуйте купить на месте, чтобы вы могли измерить сами. Если вы найдете гвоздь из нержавеющей ст��ли, диаметр не имеет решающего значения, но вам понадобится другое отверстие для иглы. spin-top3 — просто спросите меня, нужно ли вам отверстие другого размера, и я предоставлю STL, или вы можете взломать STL в САПР самостоятельно или спроектировать запасную часть — это очень простая деталь. Будьте предельно осторожны при обрезке иглы — вы не сможете их перепилить, вам придется использовать прочный кусачки, и концы внезапно оторвутся на высокой скорости, когда она поддастся — наденьте полную защиту для глаз и перчатки и полностью закройте кожу, держите насадку, которую хотите сохранить, в плоскогубцах, нацеливайтесь на кончик проушины. не хочу в мусорное ведро и никуда
