Устройство для намотки и натяжения троса для КВ антенн......
Это устройство для намотки троса для КВ антенн. Вот как я строю радиальные линии QWGP, так что становится понятно, почему я это спроектировал:
кольцевой разъем, обжатый. крепится непосредственно к разъему УВЧ с помощью винта с накатанной головкой
разъем обжимается на длину проводника
проводник заканчивается узлом сверху
кусок веревки, заканчивающийся петлей прусика, хватает проводника
веревка каким-то образом привязана к земляному шипу, обеспечивая угол наклона на радиалах 42-45 градусов относительно земли
Длину веревки можно регулировать, обернув ее конец в прусик или клемхейст и пропустив петлю через земляной шип. Скольжение узла регулирует длину веревки.
Натяжитель заменяет узел: пропустите веревку через два соседних отверстия. Сделайте петлю, завяжите ее. Проведите свободный конец через единственное отверстие. Используйте бухту после узла, но перед единственным отверстием, в качестве точки крепления для шипа. Потяните за деталь, чтобы отрегулировать натяжение веревки.

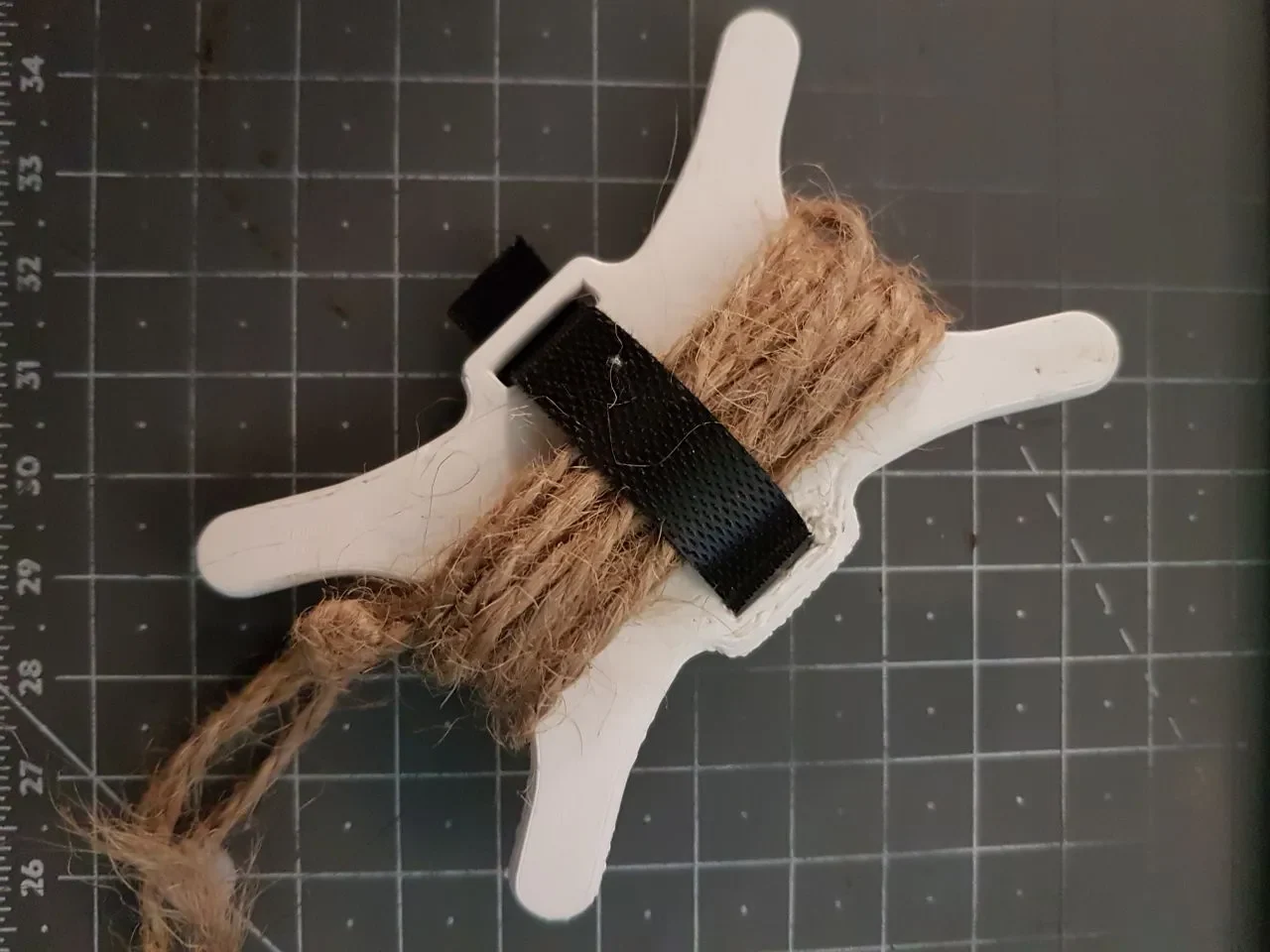

Когда закончите, вы можете снять радиальную ленту, намотать ее на катушку и завязать застежкой-липучкой.
