Субъективно, это намоточное устройство немного более универсально, чем другие версии.

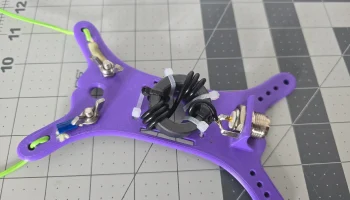

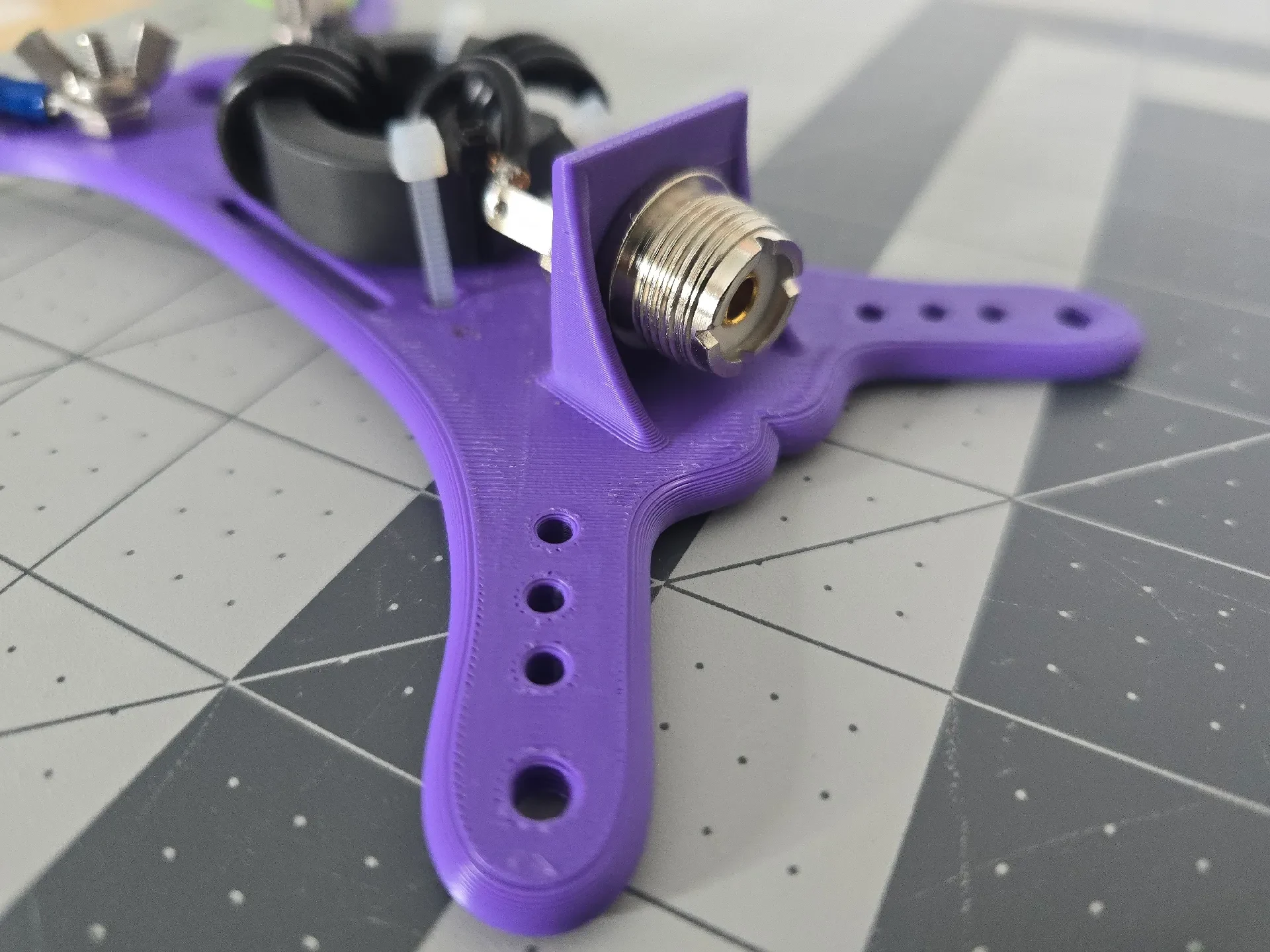

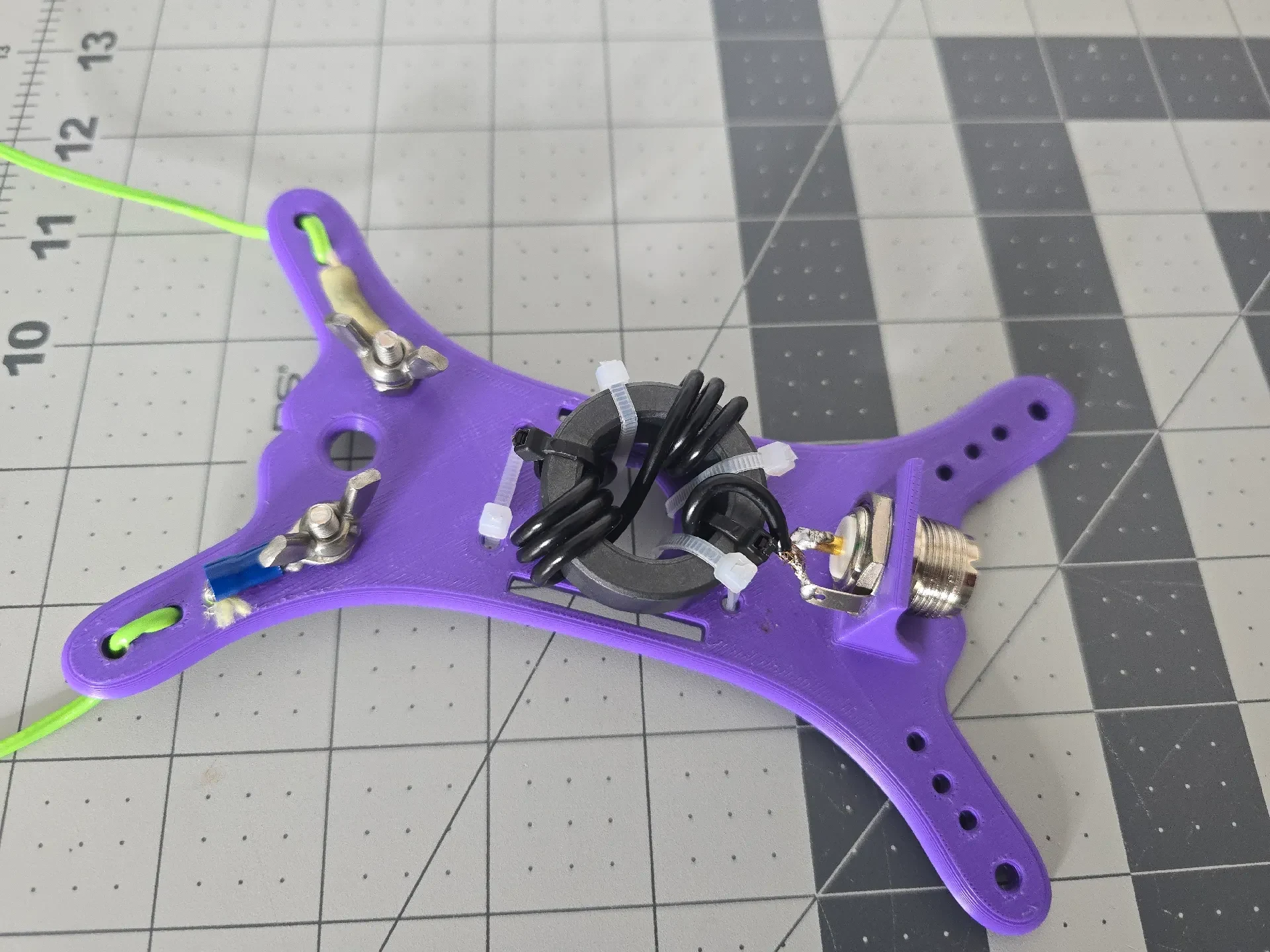

В нем используется резьба M5x0,8, чтобы обеспечить более надежную фиксацию каждого дипольного штыря на намотке. SO239, место для тороида T140-43 или меньшего размера для дросселя.

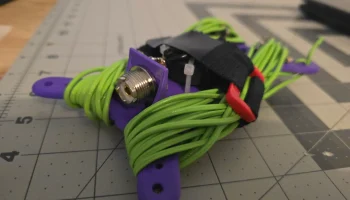

На фото диполь в виде 20-метрового диполя с кевларовым проводом 14 (я думаю) калибра. Дело в том, что при этом не должно возникнуть проблем с переносными типами проводов, такими как bntechgo, 20awg, 22 awg и т. д.

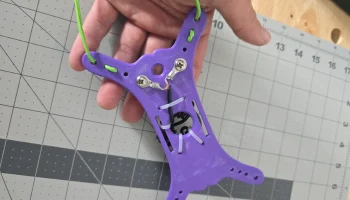

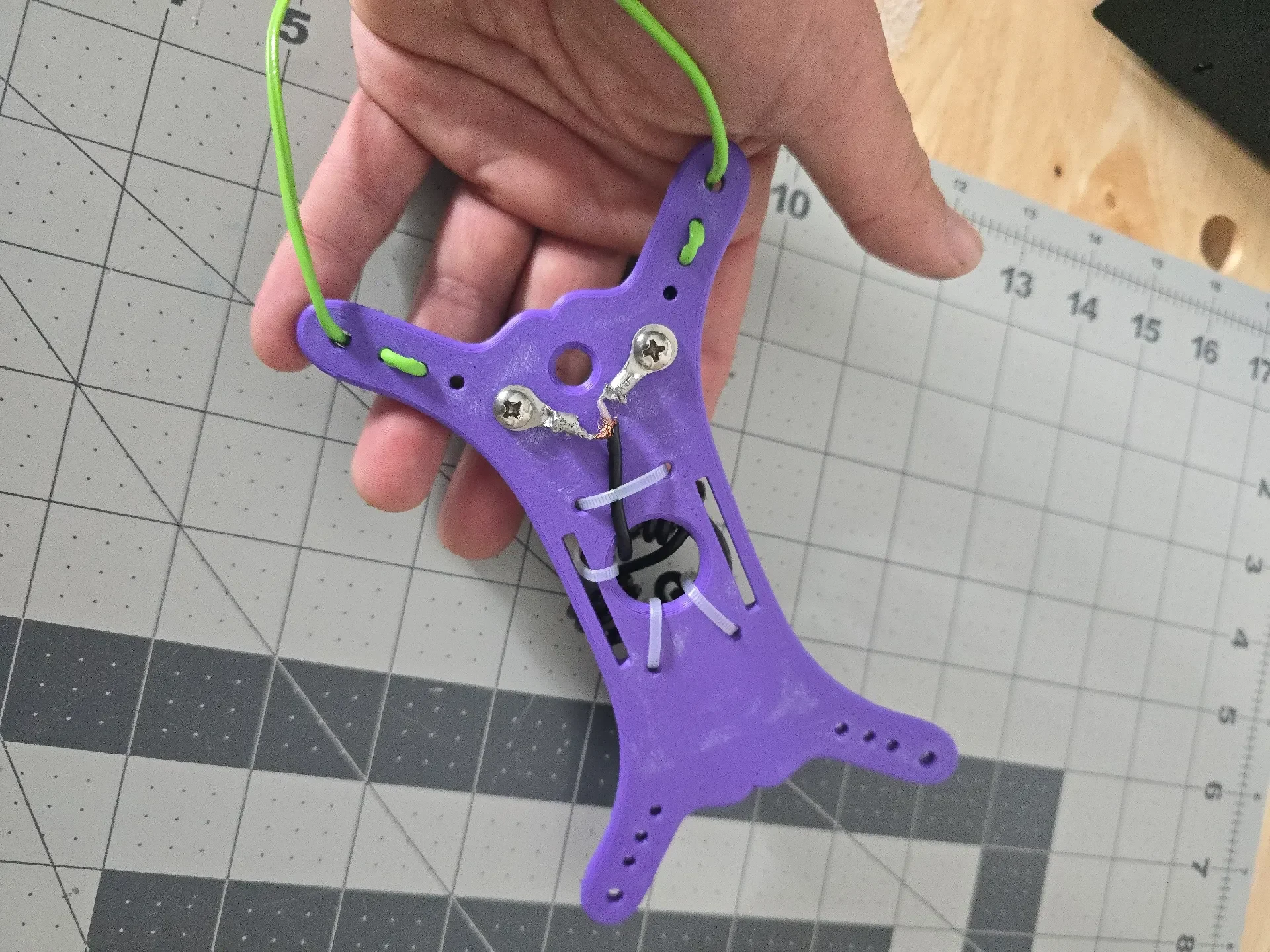

Я также сохранил боковые прорези для вставки ремня (чтобы закрепить провод), а также «отверстие для подвешивания». Закрепите карабин, веревку и т. д., чтобы облегчить подвешивание.

Я печатал ASA, допуски отли��ные. Проявите творческий подход и сделайте веерный диполь, фуу и т. д.

Это все еще находится в разработке, и я был бы признателен за результаты, отзывы и предложения. Спасибо.

Я хотел бы попросить вас распечатать их для раздачи (к этому файлу прилагается некоммерческая лицензия), вы укажете правильное указание авторства. Это помогает мне продолжать вносить больше позитивных изменений, сохраняя при этом возможнос��ь их делать.
