Катушка с нитью 49:1 Un:Un для EFHW

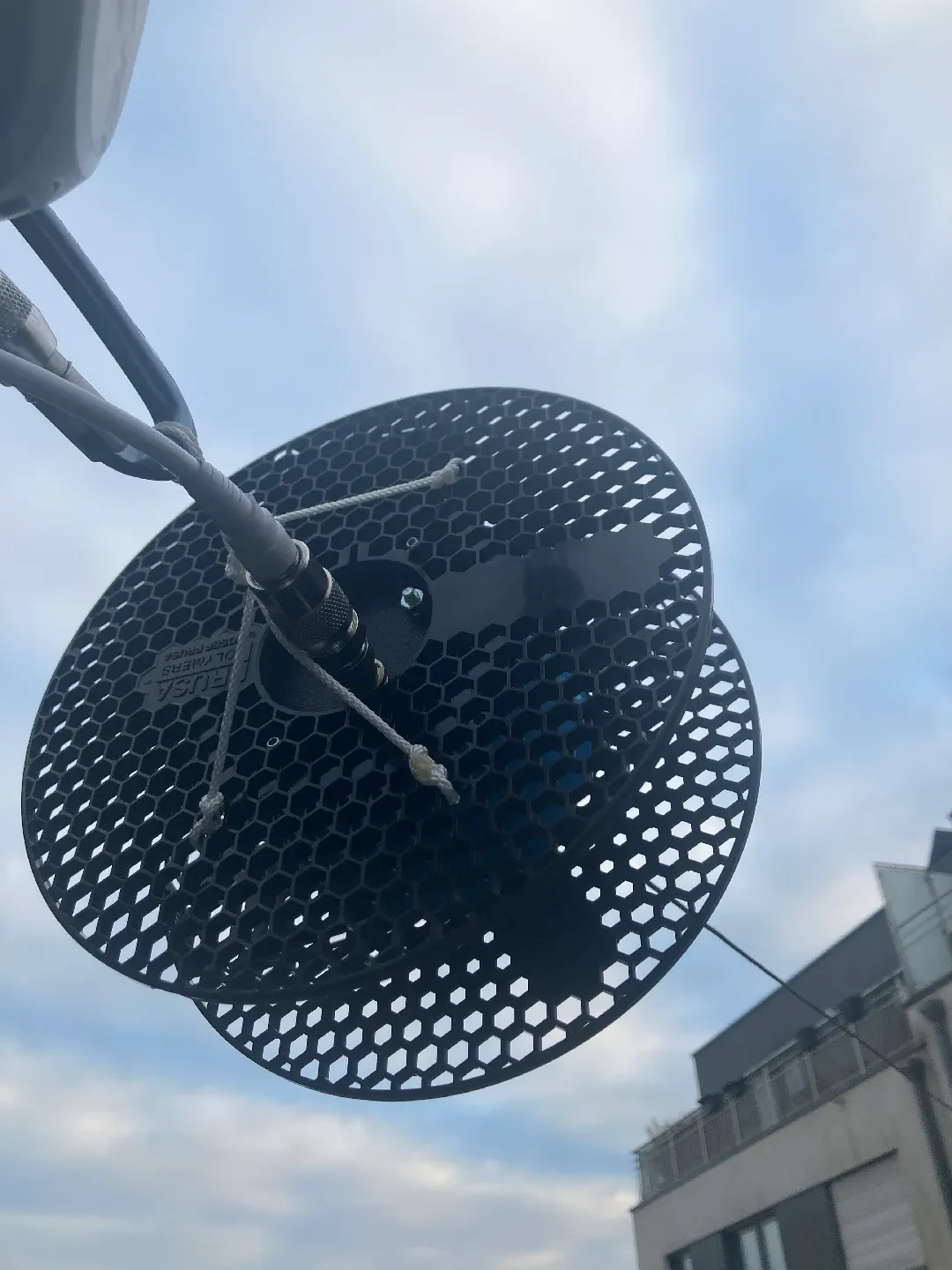

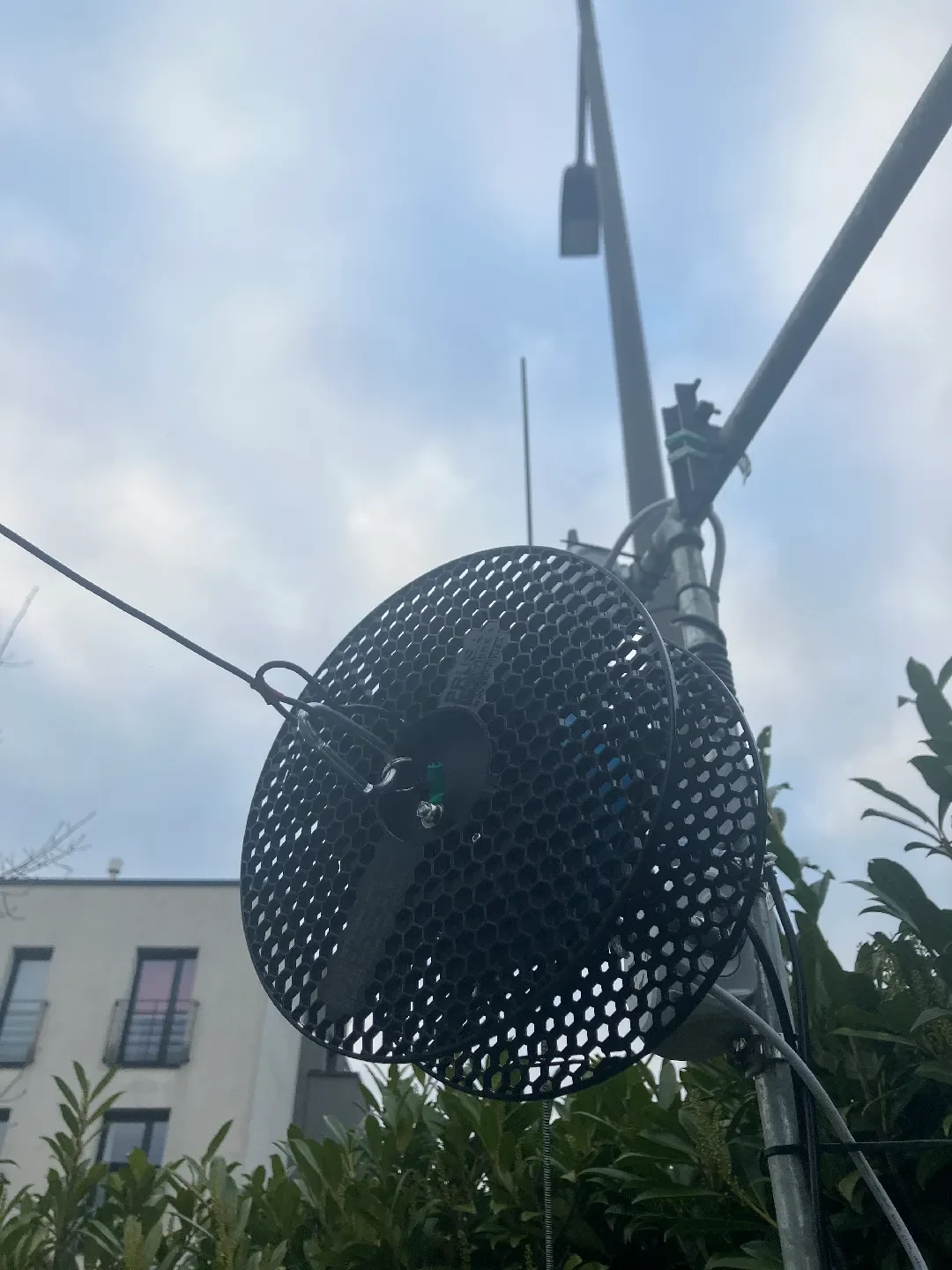

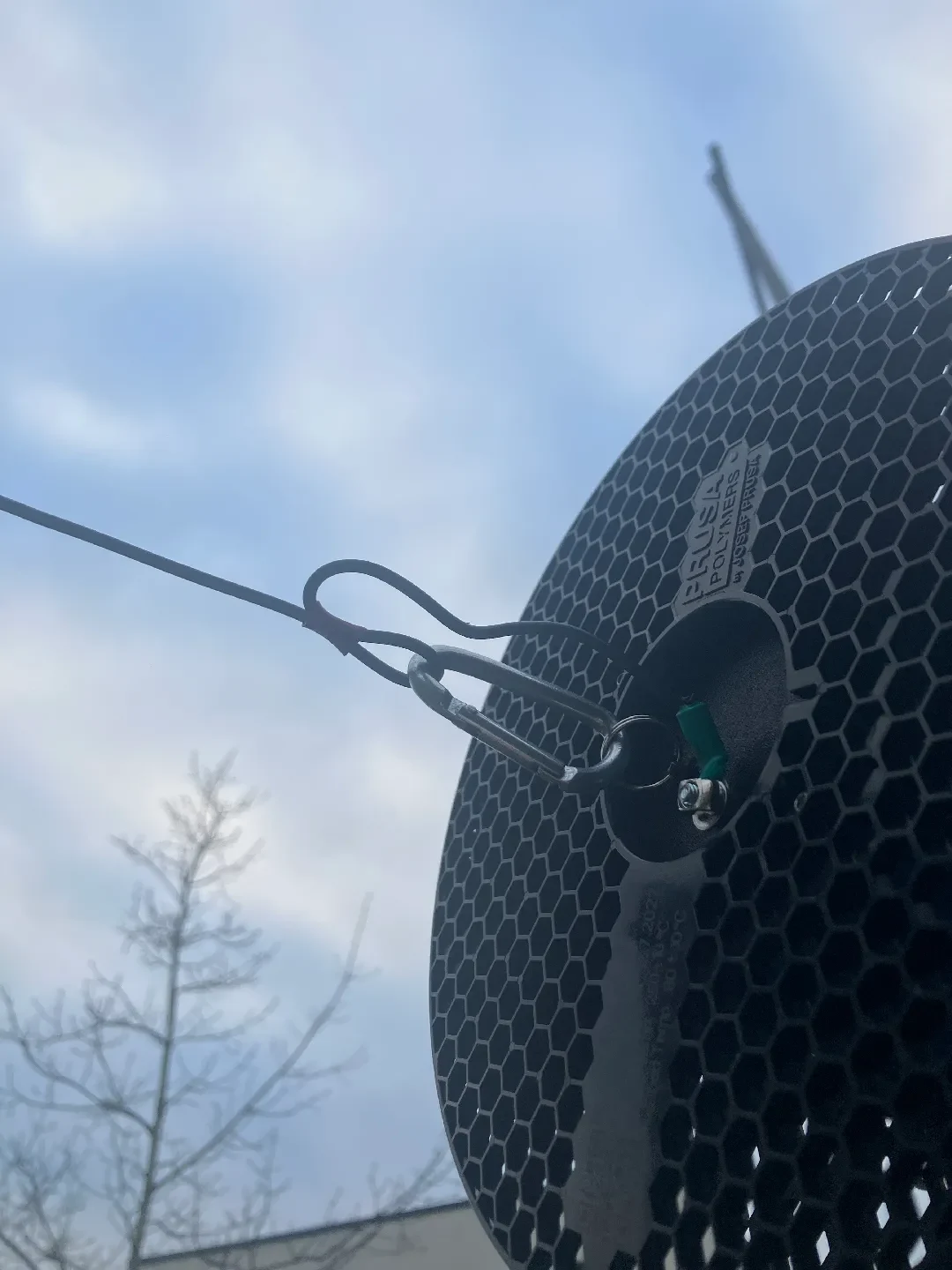

Компактный, частично напечатанный на 3D-принтере корпус для полуволнового трансформатора с концевым питанием (EFHW) 49:1, встроенный в пустую катушку накала Prusament. Un:Un предназначен для портативной и полевой работы в диапазоне ВЧ, его можно закрепить на любой несущей конструкции с помощью паракорда. Трансформатор рассчитан на выходную радиочастотную мощность 25 Вт. Масштабируйте компоненты в соответствии с вашими потребностями. Un:Un имеет точку подключения для противовеса, хотя это необходимо не для всех установок.

Материалы:

1x ферритовый тороид FT140-43

1x вставка BNC для монтажа на панели

~1,5 м эмалированный медный провод диаметром 0,6 мм

1x конденсатор 100 пФ/1 кВ

12 винтов M3*5-6 мм

12 стандартных гаек M3

2 винта M4 * 20 мм

2 шайбы M4

2 стандартные гайки M4

2 Т-образные гайки M4

3x застежки-молнии

~1м паракорд

Сборка:

Компания HF Kits подготовила здесь хорошее руководство по сборке элемента Un:Un и EFHW 49:1.

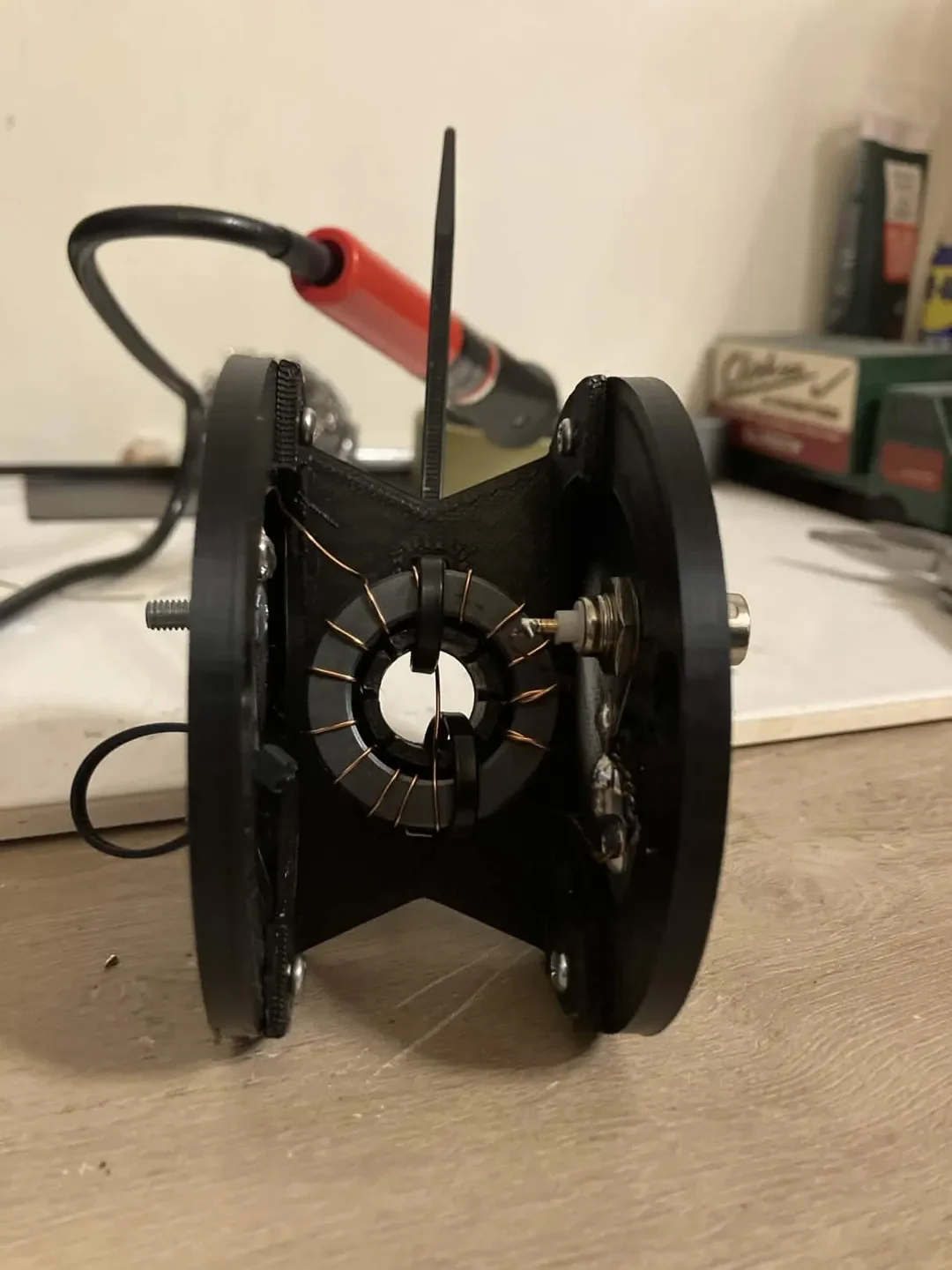

Тороидальная обмотка:

Настройки печати:

PLA+ как минимум рекомендуется для наружного использования. Минимум 3 стены, заполнение 20%. Обычно никакие опоры или адгезия не требуются. См. примечания к отдельным деталям для установки гаек M3.
