Прокладка для трансформатора BNC
Отказ от ответственности:
Я не имею никакого отношения к Адаму Киммерли (K6ARK). Мне просто нравятся его вещи, а его наборов не было в наличии, поэтому я сделал это. Вам следует проверить его вещи, если вы еще этого не сделали.
Для этого трансформера вам понадобится:
FT50-43 Ферритовый тороид
Штекер BNC — сквозное отверстие — вертикальное крепление на печатную плату (заземляющие контакты в квадрате 6,6 мм)
Магнитный провод. Я использовал 28 AWG БНТЕЧГО, Красный, 155С.
Тонкий, прочный провод. Я использовал PolyStealth 26 AWG.
Термоусадочная трубка
Все остальное, что требуется для вашей конструкции трансформатора (конденсаторы и т. д.)
Необязательно:
Вилки и розетки Mini Banana диаметром 2 мм для отключения радиатора от трансформатора.
Горячий клей для крепления трансформатора
Направления:
Намотайте любой трансформатор, какой захотите (балун, унун, 1:1, 4:1, 9:1, 49:1, 64:1, что угодно). В Интернете много информации о согласующих трансформаторах импеданса. Постарайтесь расположить провод центрального контакта BNC в середине тороида, а провод экрана BNC снаружи.
Припаяйте провод заземления/экрана к одному из наконечников заземления BNC. (Необязательно, также припаяйте небольшой кусок провода с мини-гнездом типа «банан» для противовеса).

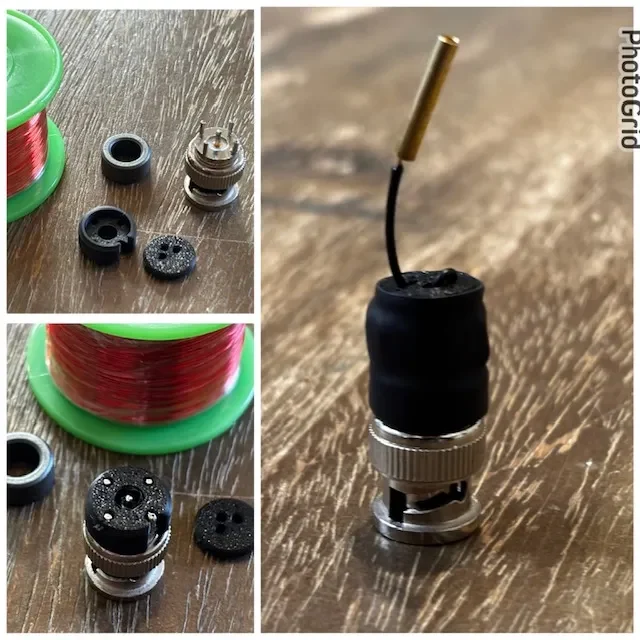

Вставьте проставку.
Припаяйте провод центрального контакта к центральному контакту.
Установите тороид на проставку.
Припаяйте PolyStealth к антенному проводу на трансформаторе и проденьте его через отверстия в компенсаторе натяжения (вверх-вниз-вверх). (Необязательно, добавьте мини-разъем типа «банан», чтобы вы могли отсоединить излучающий элемент. Также предотвращает повреждение, просто отсоединив его, если его потянуть).
(Необязательно, заполните тороид горячим клеем, прежде чем прижимать пластину для снятия натяжения сверху.
Обрежьте и наденьте термоусадочную трубку. Примечание. Нагревание термоусадки может смягчить детали, напечатанные на 3D-принтере. Будьте осторожны, чтобы не деформировать их.
Примечание. Это преобразователь QRP. Маленький тороид очень быстро насыщается и перегревается, если вы используете слишком большую мощность, а мы используем КРОШЕЧНЫЙ магнит. провод.
