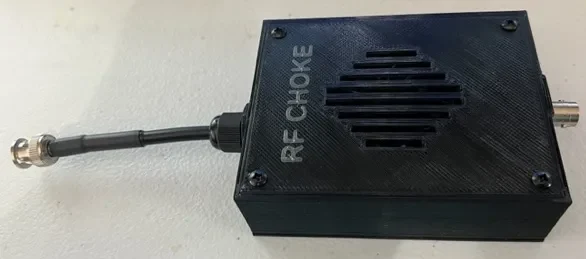

Радиолюбительская радиочастотная дроссельная коробка........

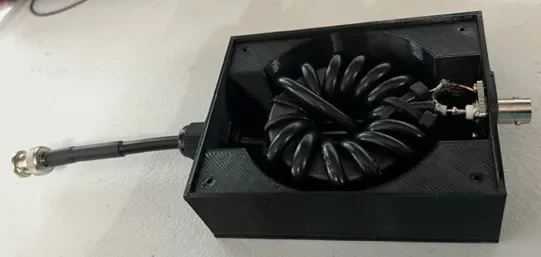

Я сделал простой радиочастотный дроссель, используя тороид диаметром 2,4 дюйма и кабель RG8X. Они прикрепляются к линии питания вашей антенны, чтобы изолировать линию питания от антенны и отфильтровывать вредные помехи. Это забавный проект. В любом случае мне нужна была коробка, чтобы положить ее. В этой коробке есть вентиляционные отверстия. Если она будет постоянно находиться снаружи, ее нужно будет загерметизировать. Я использую свою в портативной установке, поэтому ее действительно нельзя использовать в непогоду.

Я не буду здесь подробно описывать, как построить дроссель. На YouTube существует буквально множество видеороликов и веб-сайтов, которые объясняют их более подробно и описывают, как их создавать.

Я распечатал его из PETG с заполнением 15%. Для крышки вам также понадобятся четыре шурупа M3x8. Я разработал его с помощью бесплатного OpenSCAD. Мой исходный файл включен сюда.

Также обратите внимание на крышку: если вы разрежете ее, изменив слой на 2,20, а затем измените цвет нити, вы получите текст другого цвета.

Я поставил на него разъемы BNC. Было бы достаточно легко адаптироваться к SO-239/PL-259 или SMA.
