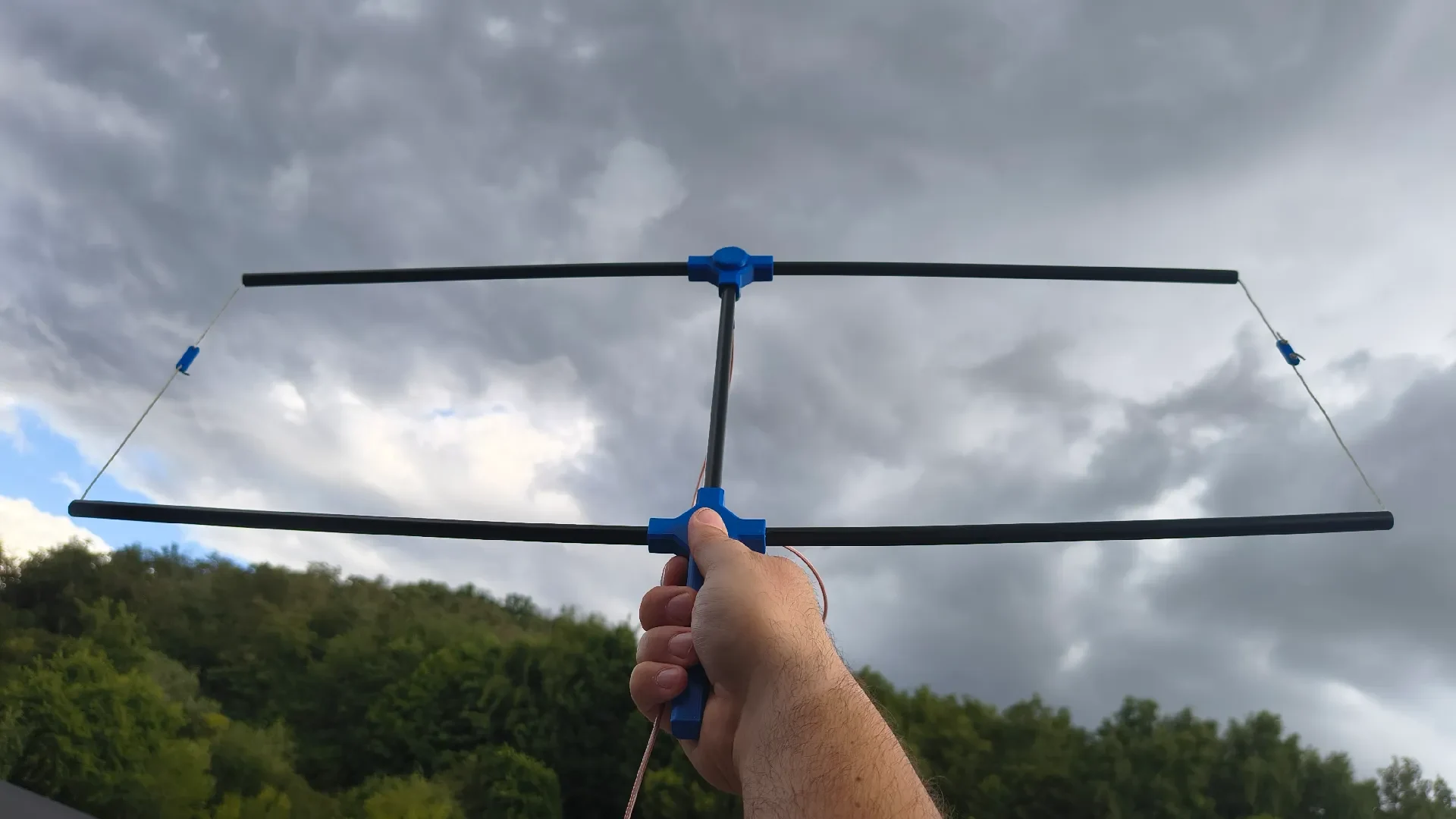

Ручной УКВ Moxon на базе DL2MAN...

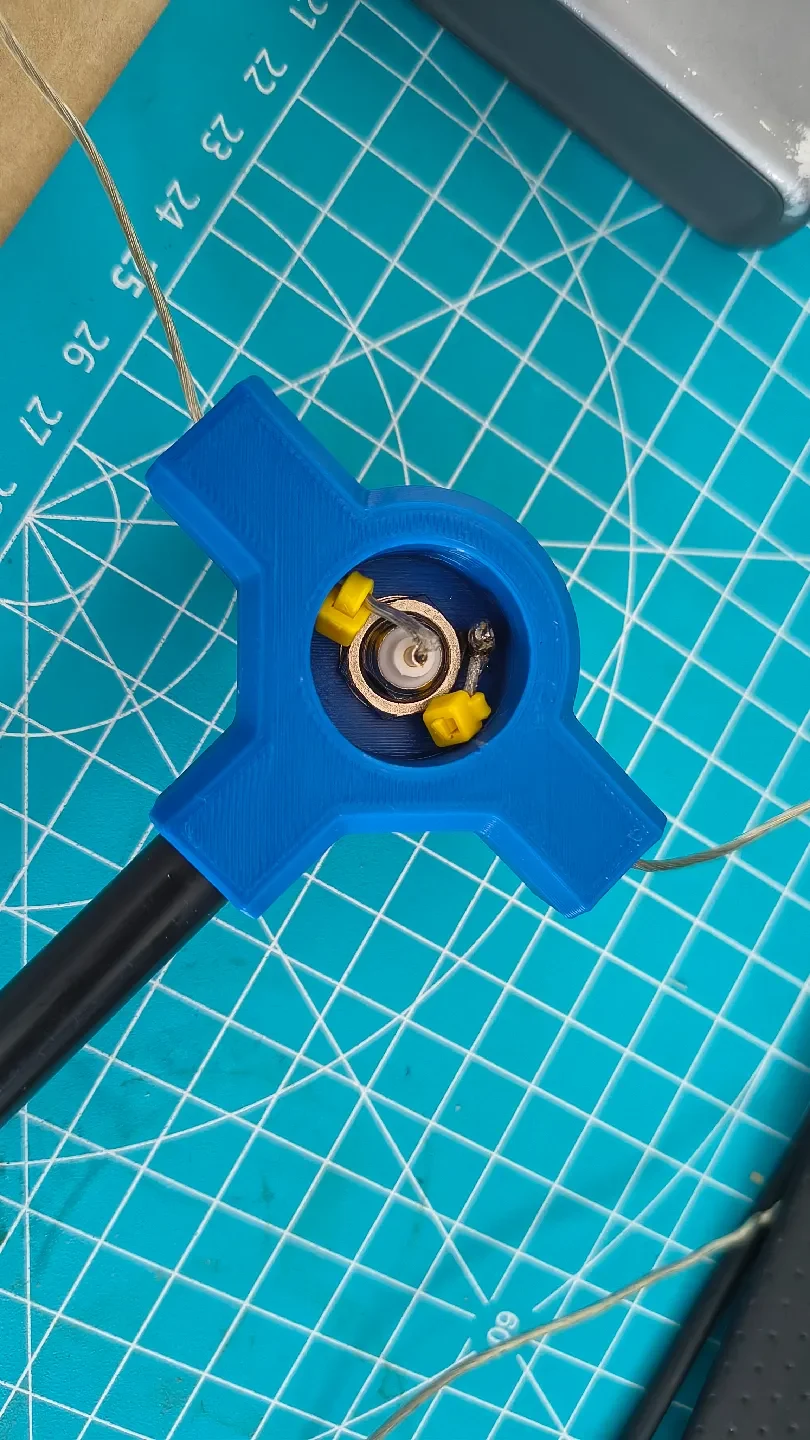

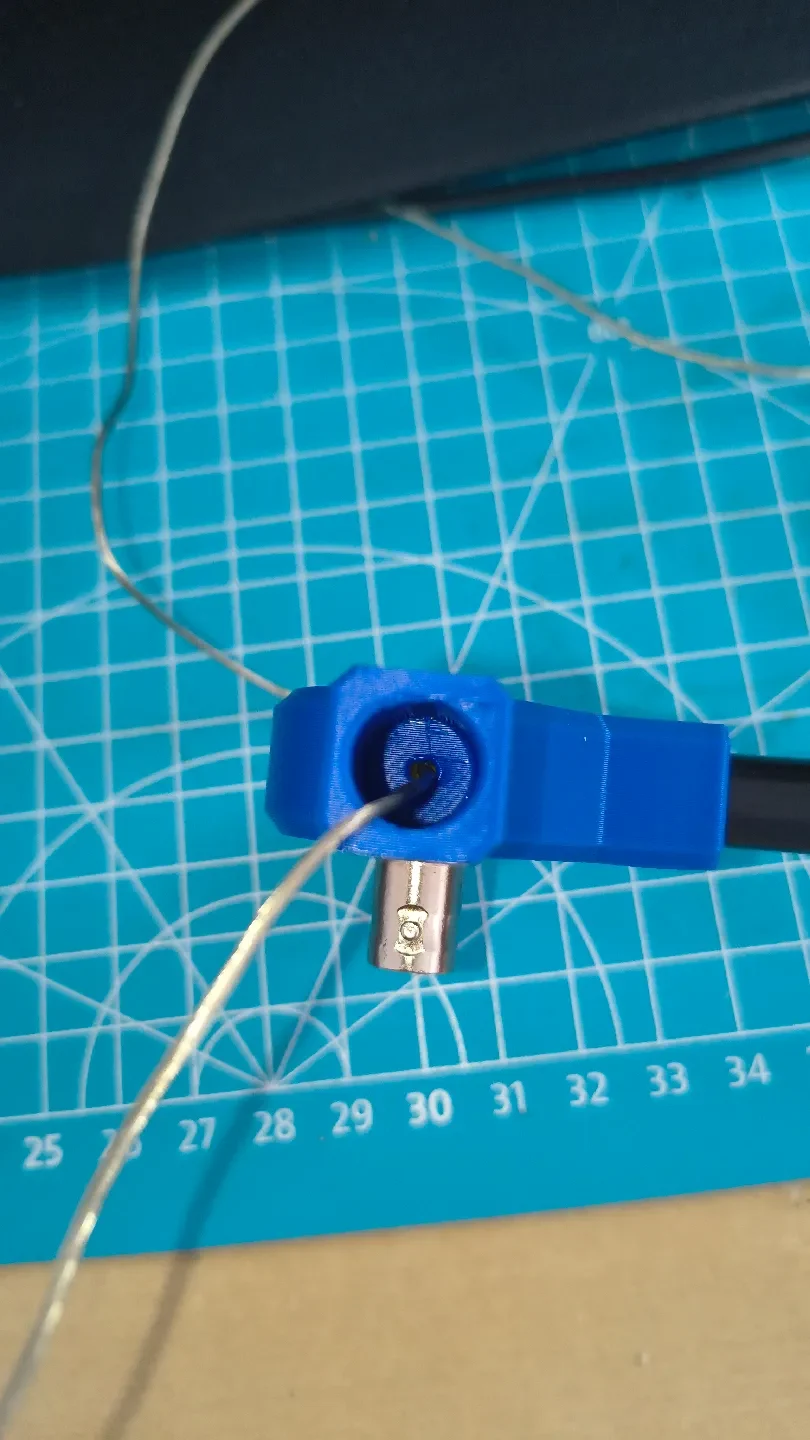

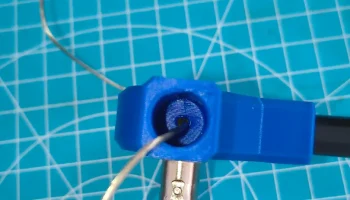

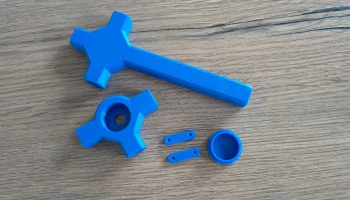

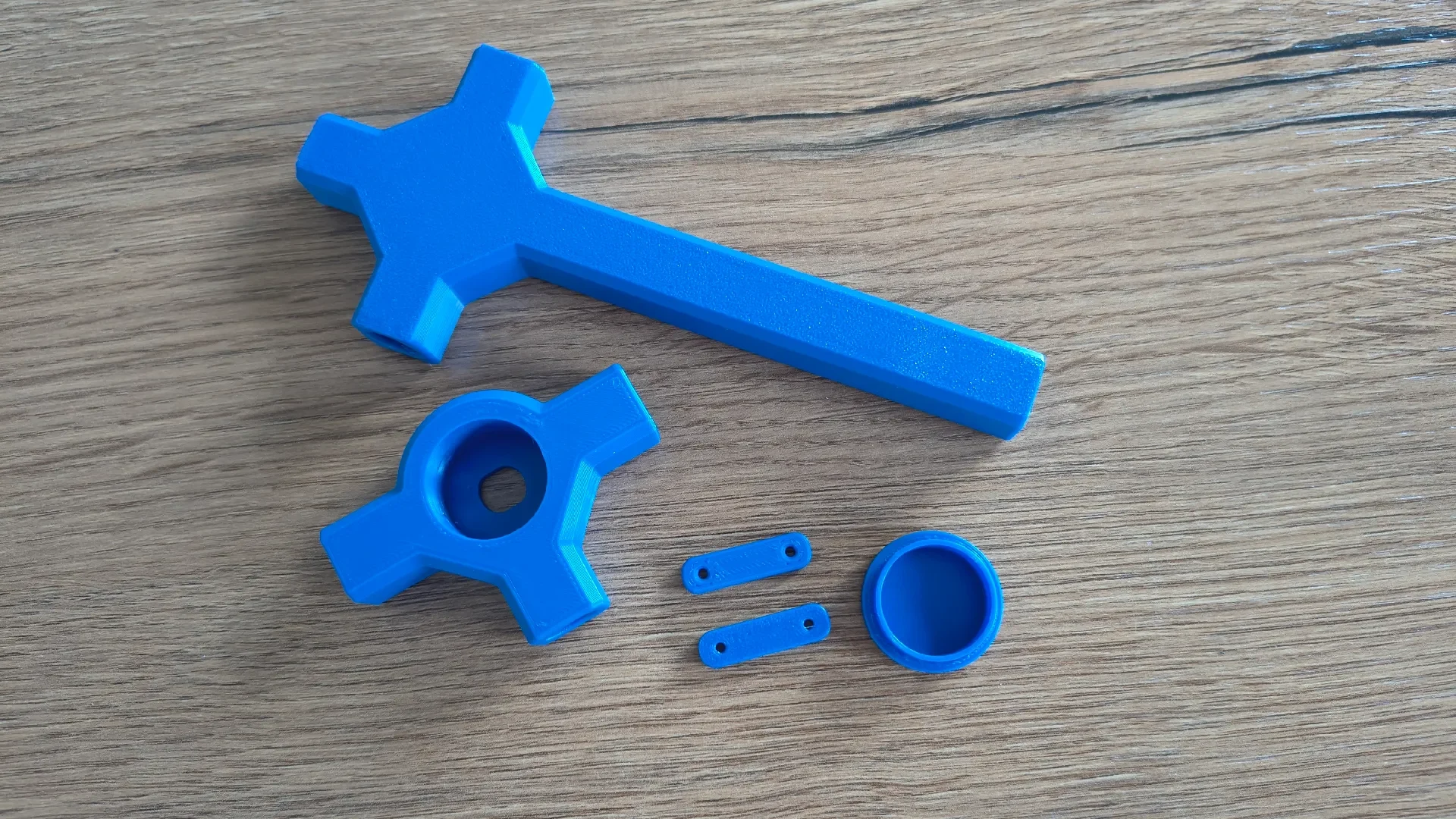

Часть Feedpoint изменена и стала не такой заостренной (потому что заостренная часть пугает ;-). Также я уменьшил размер внутренних отверстий, чтобы вы могли использовать кабельную стяжку (или узел) для снятия натяжения.

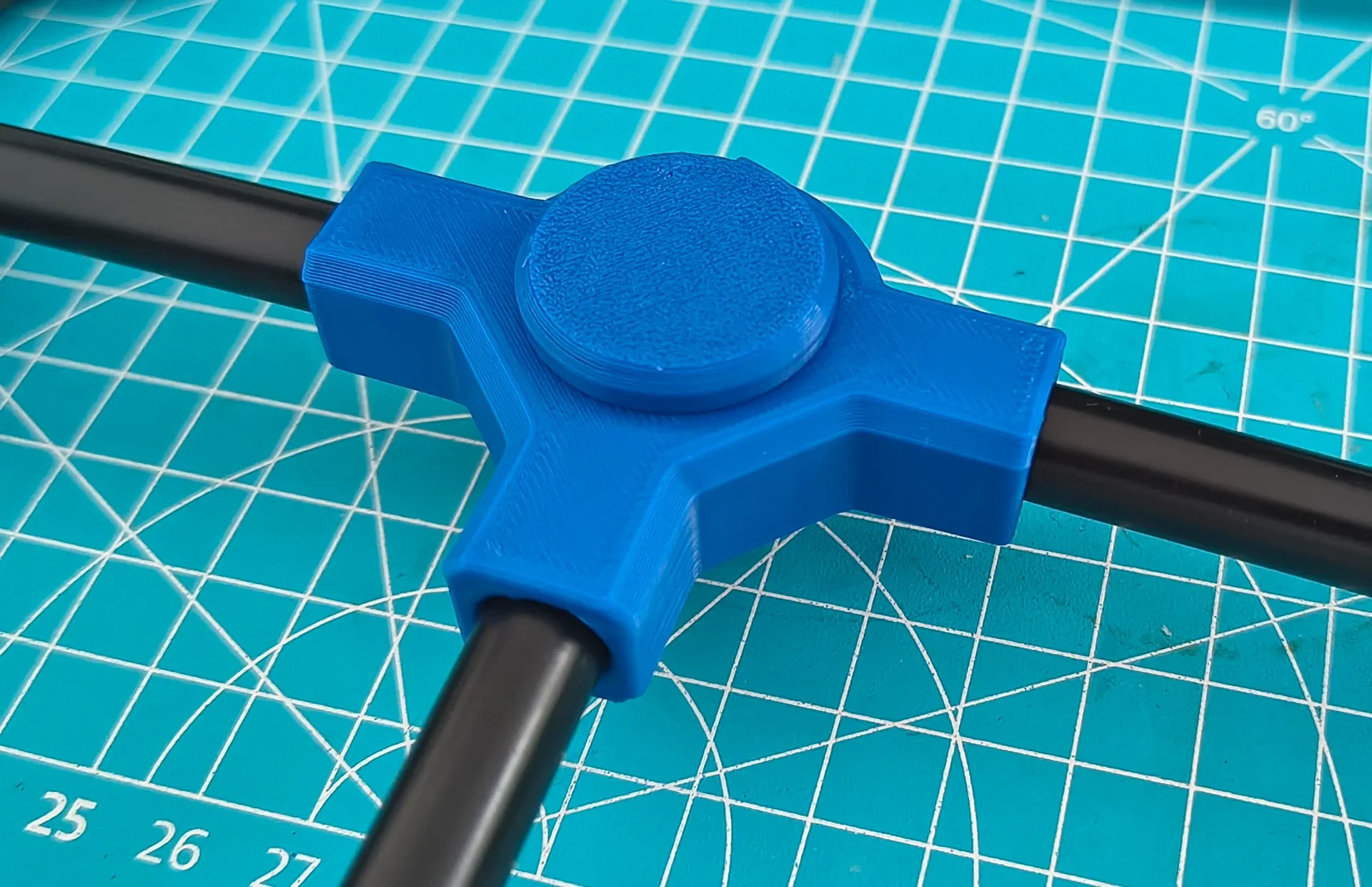

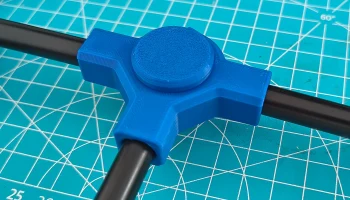

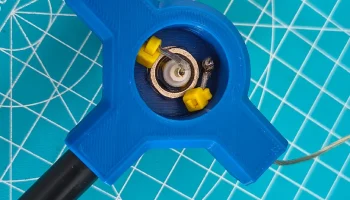

Дополнительную крышку можно использовать для закрытия/защиты соединения Feedpoint.

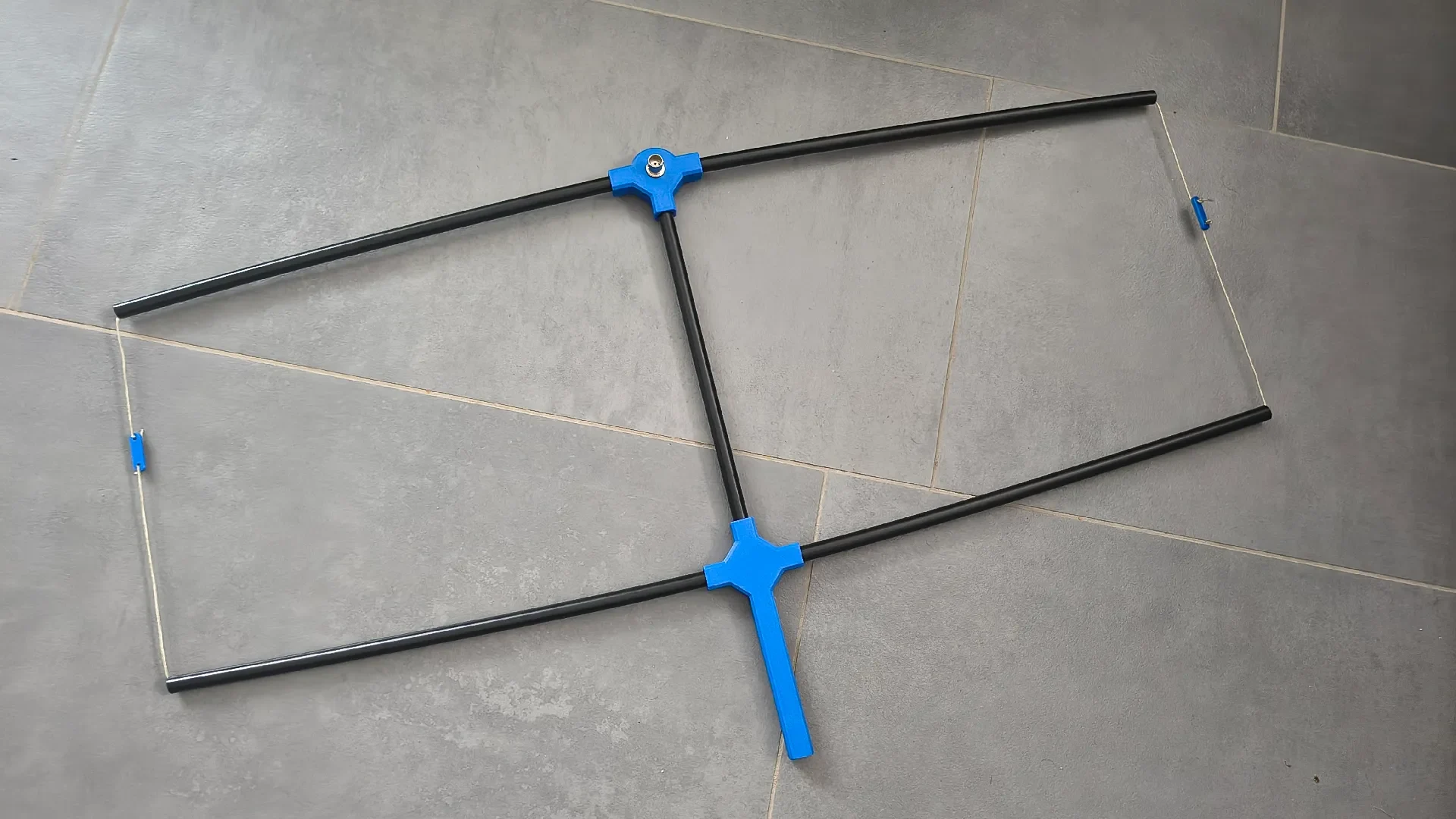

Длина средней трубки 240 мм. Все остальные длины проводов и трубок соответствуют определениям DL2MAN. Спасибо Мануэлю за первоначальный дизайн!

Спецификация:

4x 337,5 мм пластиковой трубки диаметром 10 мм.

1 пластиковая трубка диаметром 240 мм диаметром 10 мм.

2 провода длиной 470 мм (22AWG или аналогичный)

1 провод 1024 мм (22AWG или аналогичный)

1 разъем BNC

2 кабельных стяжки
