Детали антенны Moxon

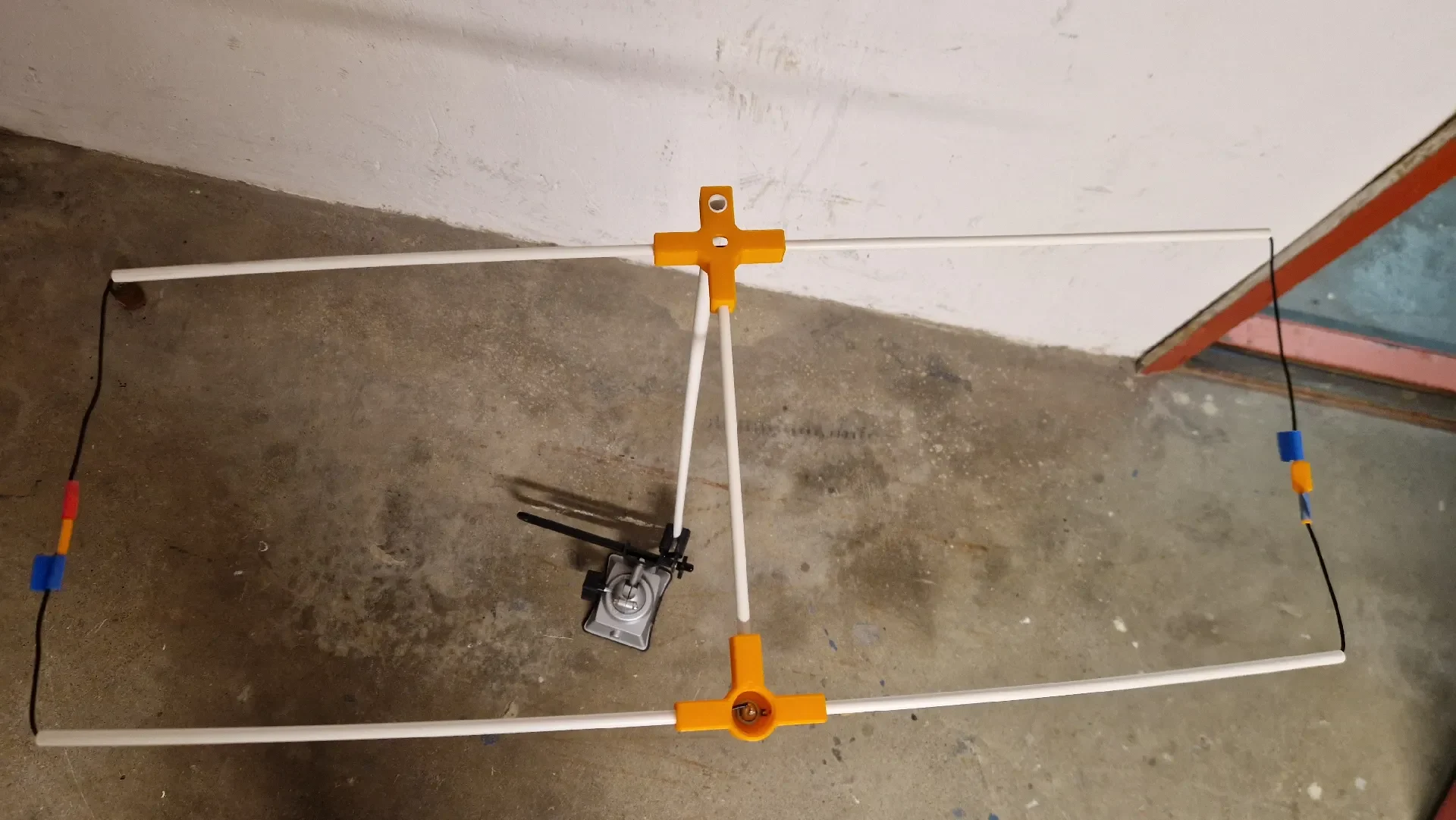

Детали для сборки антенны Moxon из ПВХ-трубок диаметром 7 мм. Этот вид трубок из ПВХ можно приобрести в Норвегии от компании Bauhaus. Также предоставляется файл FreeCAD. Не стесняйтесь вносить свои собственные модификации.

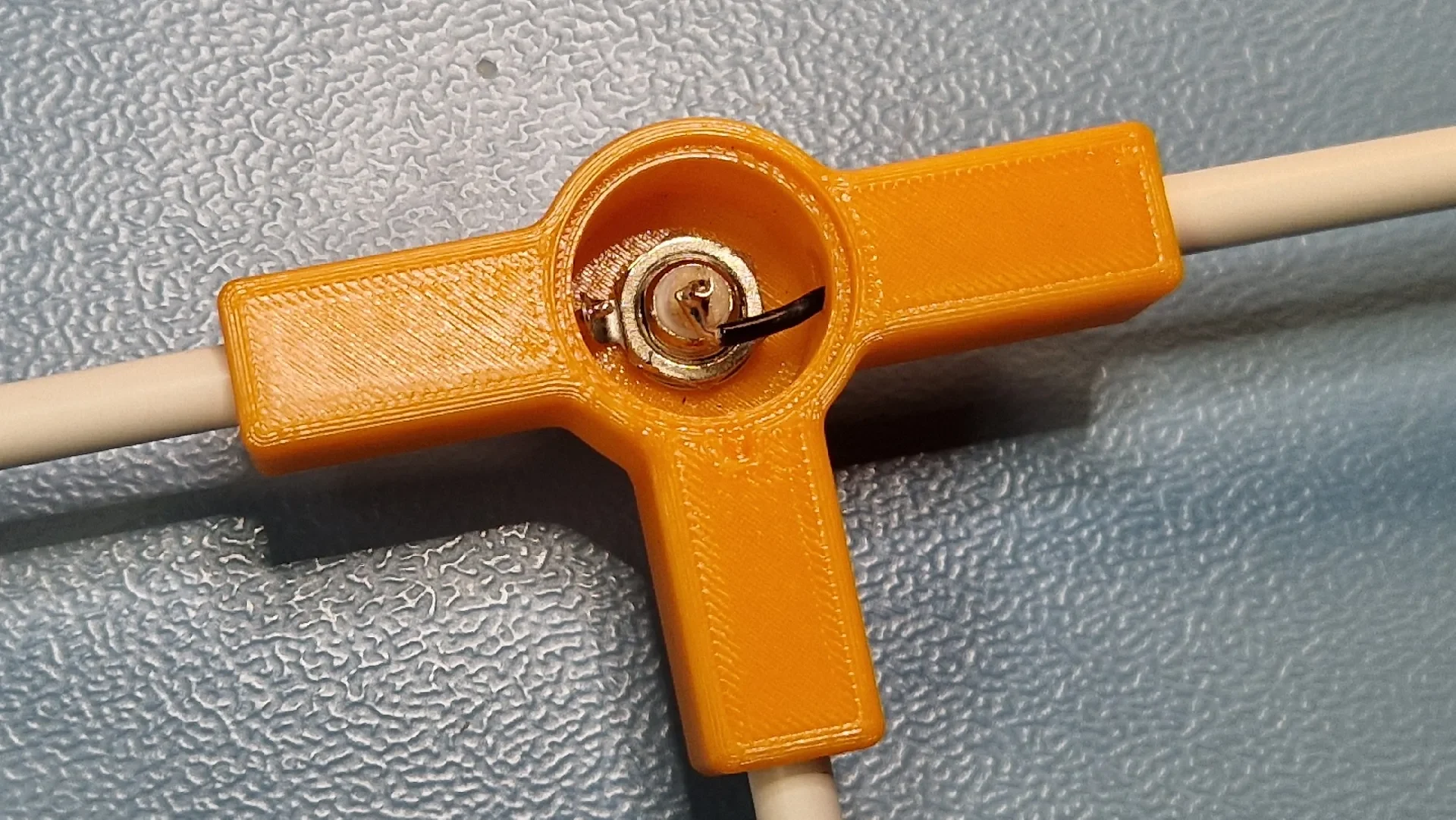

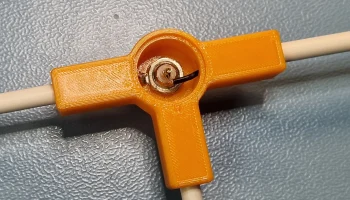

Используйте калькулятор, например https://w4.vp9kf.com/moxon_design.htm, чтобы найти размеры. Обратите внимание, что вы можете выбрать, в каком соединении вам нужен BNC и, следовательно, кабель. «Распорка» предназначена для удержания проводов на расстоянии 17 мм друг от друга (145 МГц). Используйте леску, чтобы затянуть ее, когда SWR вас устроит.

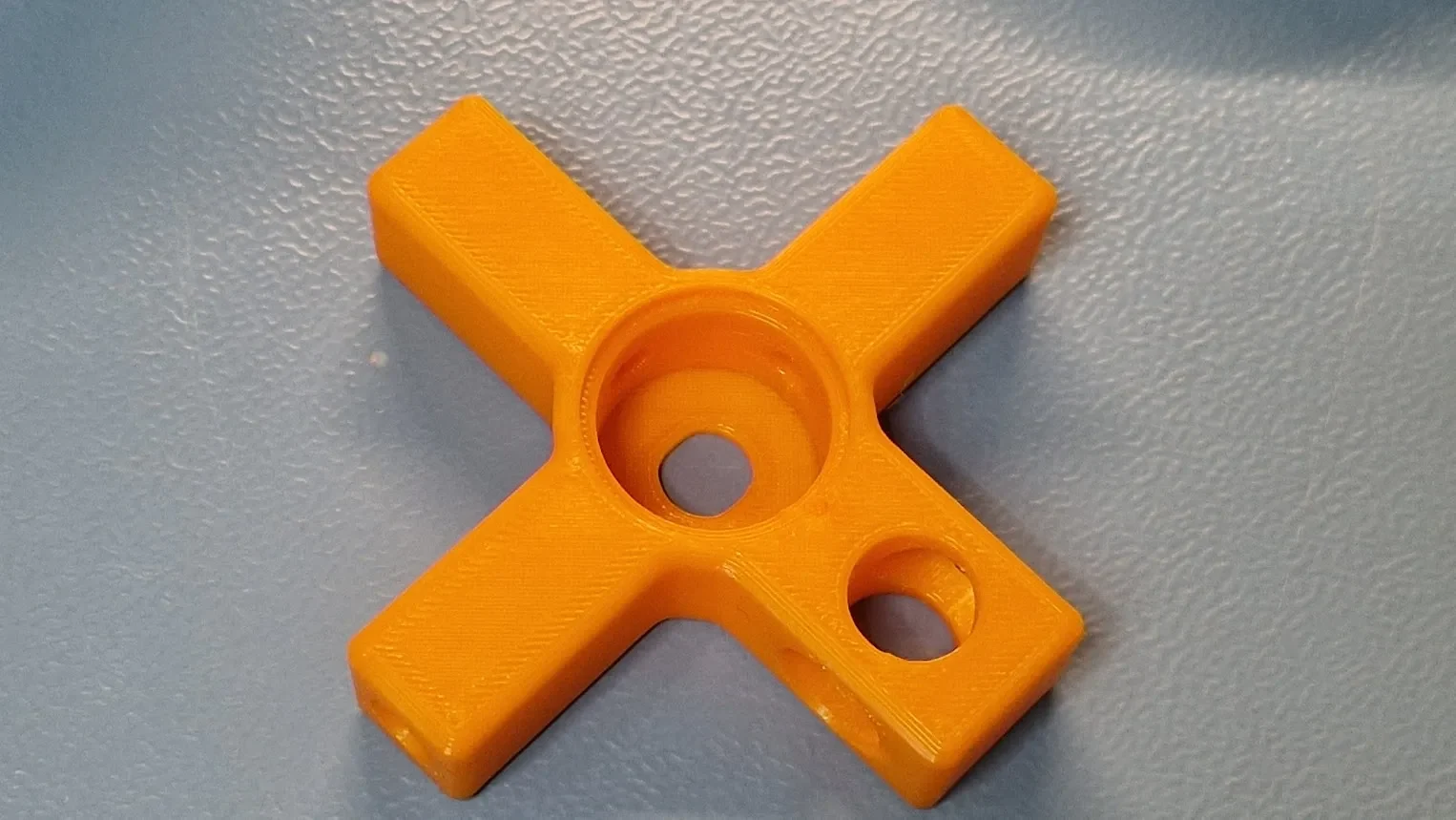

В X-образном соединении имеется отверстие диаметром 12 мм для короткой ручки из ПВХ.
