Модель Сентинел-1 (масштаб 1:64)...

Первый из серии Copernicus Sentinel, Sentinel-1 представляет собой спутник радиолокационной съемки с высоким разрешением, обеспечивающий всепогодное, круглосуточное снабжение изображениями поверхности Земли, которые немедленно публикуются бесплатно и для всех. Узнайте больше здесь: https://sentinels.copernicus.eu/web/sentinel/copernicus/sentinel-1.

Эта настольная модель выполнена в масштабе 1:64, благодаря чему все детали умещаются на станине Prusa MK4. Детали также разделены таким образом, что их можно печатать в разных цветах без необходимости использования MMU, но при этом спутник будет выглядеть аутентично.

В комплект поставки входит подставка, на которой спутник можно удерживать в любом направлении: либо в крутой версии, как на картинке выше, либо наоборот, для точного определения ориентации полета.

Инструкции по печати

В идеале, чтобы напечатать эту модель с наиболее точными цветами, вам потребуются следующие нити (включая те, которые я ис��ользовал):

Шелковое золото (Eryone PLA Ultra Silk Gold)
Шелковое серебро (Eryone PLA Ultra Silk Silver)
Белый (Prusament PLA Pristine White)
Черный/черный с блестками (Prusament PLA Galaxy Black)
Глиттер Синий (Redline Glitzer PLA Nachtblau)

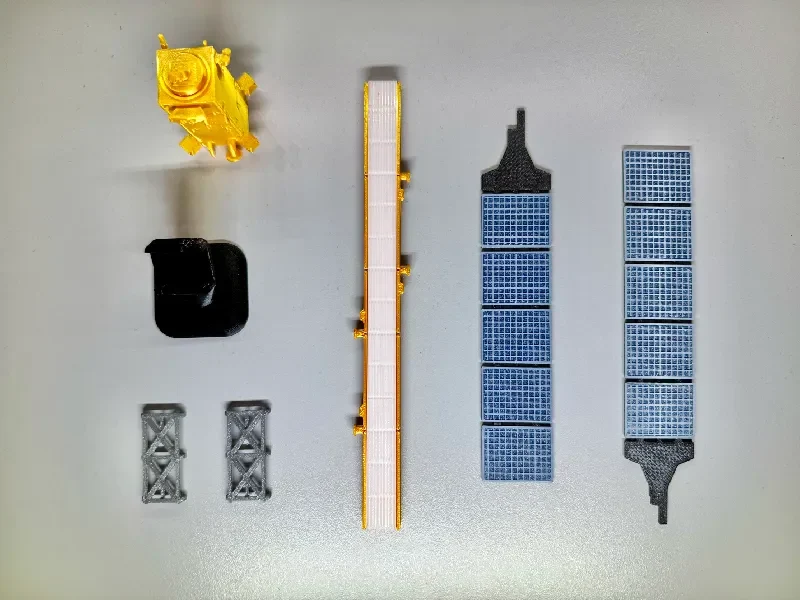

Ниже приведены инструкции по печати для каждой детали — распечатать довольно легко, но вам понадобится немало подставок — у сателлит��в много выступов! Я также предоставил файлы для печати для Prusa MK4, нарезанные с помощью PrusaSlicer.

Корпус космического корабля

Это должно быть напечатано золотым PLA, и вам нужно будет распечатать одно из следующих действий:

S1AB_Spacecraft_Body_Gold — представляет собой два оригинальных космических корабля Sentinel-1 — Sentinel-1A (запущен в апреле 2014 г.) и Sentinel-1B (запущен в апреле 2016 г., миссия завершилась в 2022 г.).
ИЛИ
S1CD_Spacecraft_Body_Gold — представляет два новых космических корабля Sentinel-1 — Sentinel-1C (запущен в декабре 2024 года) и Sentinel-1D (запуск запланирован на 2025 год). Эти космические корабли включают в себя новую полезную нагрузку для слежения за кораблями AIS, а модель включает в себя антенны.

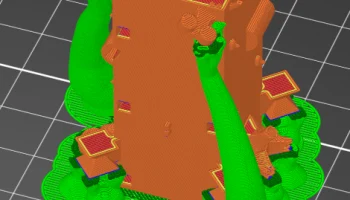

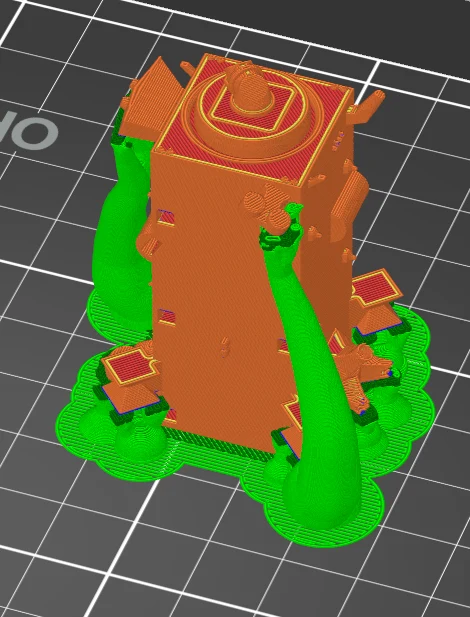

При печати корпуса следует использовать высоту слоя 0,15 мм и использовать подставки (предпочтительно опоры из органических деревьев). Рекомендуется использовать плот, так как на кровати имеются мелкие детали. Они не нужны везде, но вы можете увидеть здесь, где я их нарисовал:

… и как это выглядит после:

После печати они должны относительно легко отламываться и давать вам красивую и чистую модель.

Рамы поддержки SAR

Эти рамы крепятся к обеим с��оронам корпуса космического корабля и на реальной конструкции поддерживают огромную полезную нагрузку радара с синтезированной апертурой. Вам нужно распечатать 2 таких.

Их следует печатать серебряным PLA, и их можно печатать в этой ориентации с высотой слоя 0,2 мм без подставок.

Крылья солнечной батареи

Есть два крыла солнечной батареи, вам нужно распечатать по одному из следующих:

Solar_Array_Wing_pY
Solar_Array_Wing_mY

В обоих случаях инструкции по печати одинаковы. У вас должно быть три цвета, и вы можете распечатать их с изменением цвета. Предполагая печать с высотой слоя 0,15 мм, необходимо внести следующие изменения:

До слоя 10: первые 10 слоев должны быть напечатаны черным или галактическим черным цветом.
Слои 10/11: они должны быть напечатаны блестящим синим цветом, чтобы имитировать солнечные панели.
Слои 12/13: они должны быть напечатаны белым цветом, чтобы имитировать рисунок на солнечных панелях. Для получения эффекта необходимо установить для этих слоев следующий модификатор:
Угол заполнения: 90 градусов
Процент заполнения: 35%
Узор заполнения: сетка
Нижние сплошные слои: 0
Верхние сплошные слои: 0

В итоге это должно выглядеть так:

Структура поисково-спасательной антенны

Антенна SAR на самом деле представляет собой 5 панелей, которые разворачиваются в пространстве для развертывания антенны. Структура этой антенны должна быть напечатана, как и корпус, из PLA Gold с высотой слоя 0,15 мм, рекомендуется использовать плот. Также рекомендуется добавить небольшие опоры вокруг стыков, чтобы поверхность под ними была более гладкой. Посмотрите окрашенные опоры здесь:

… и окончательный вид отпечатка:

Плитки SAR-антенны

Под антенной расположены 14 радиолокационных плиток передачи и приема. Для этой модели они напечатаны как одно целое. Это следует напечатать белым PLA толщиной слоя 0,2 мм:

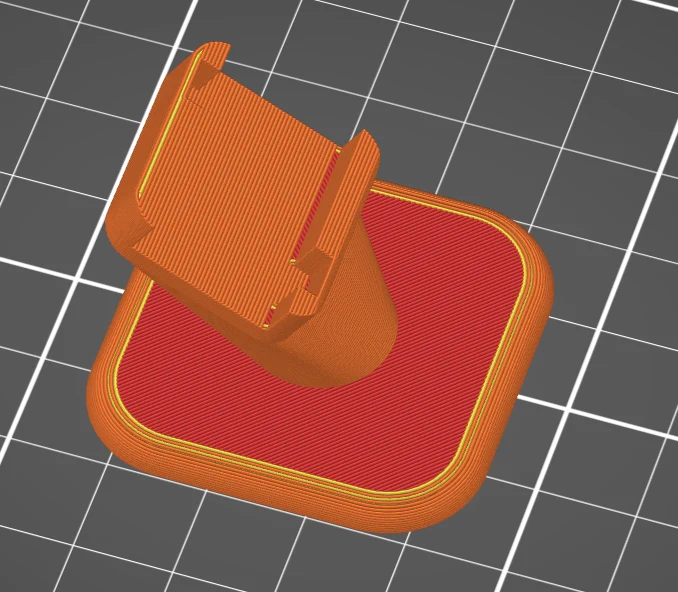

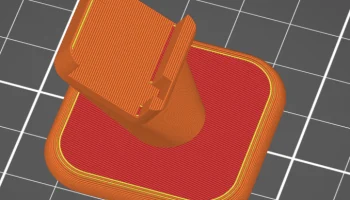

Дисплей Стенд

Наконец, дисплей s
