SaVVy 2 элемента 20-2м портативная яги......................

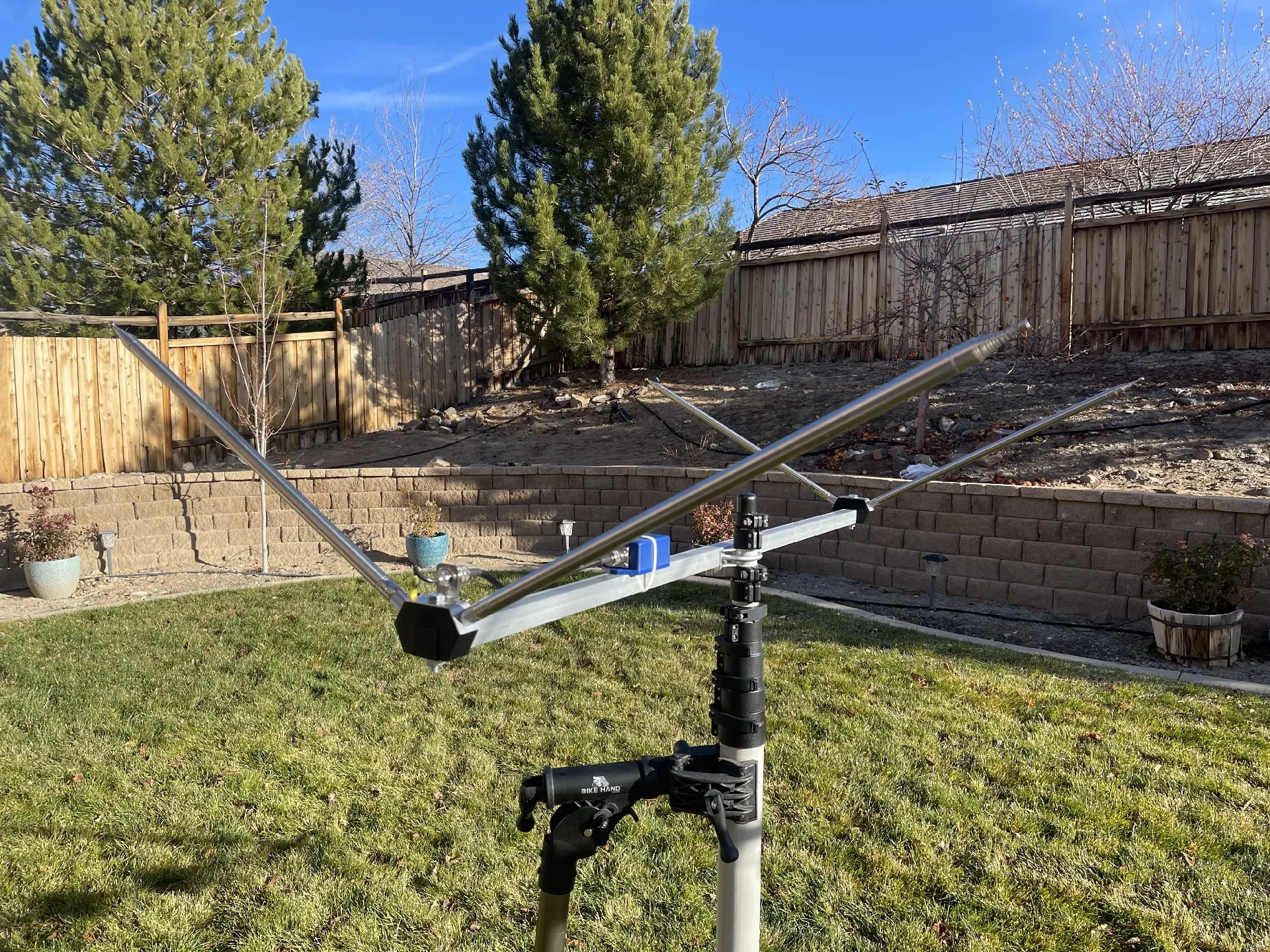

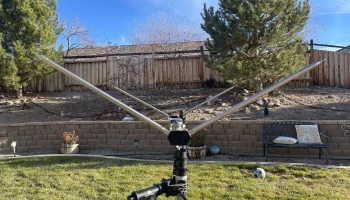

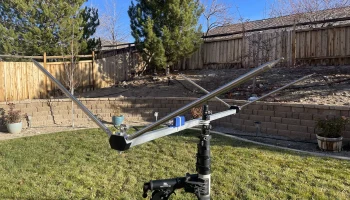

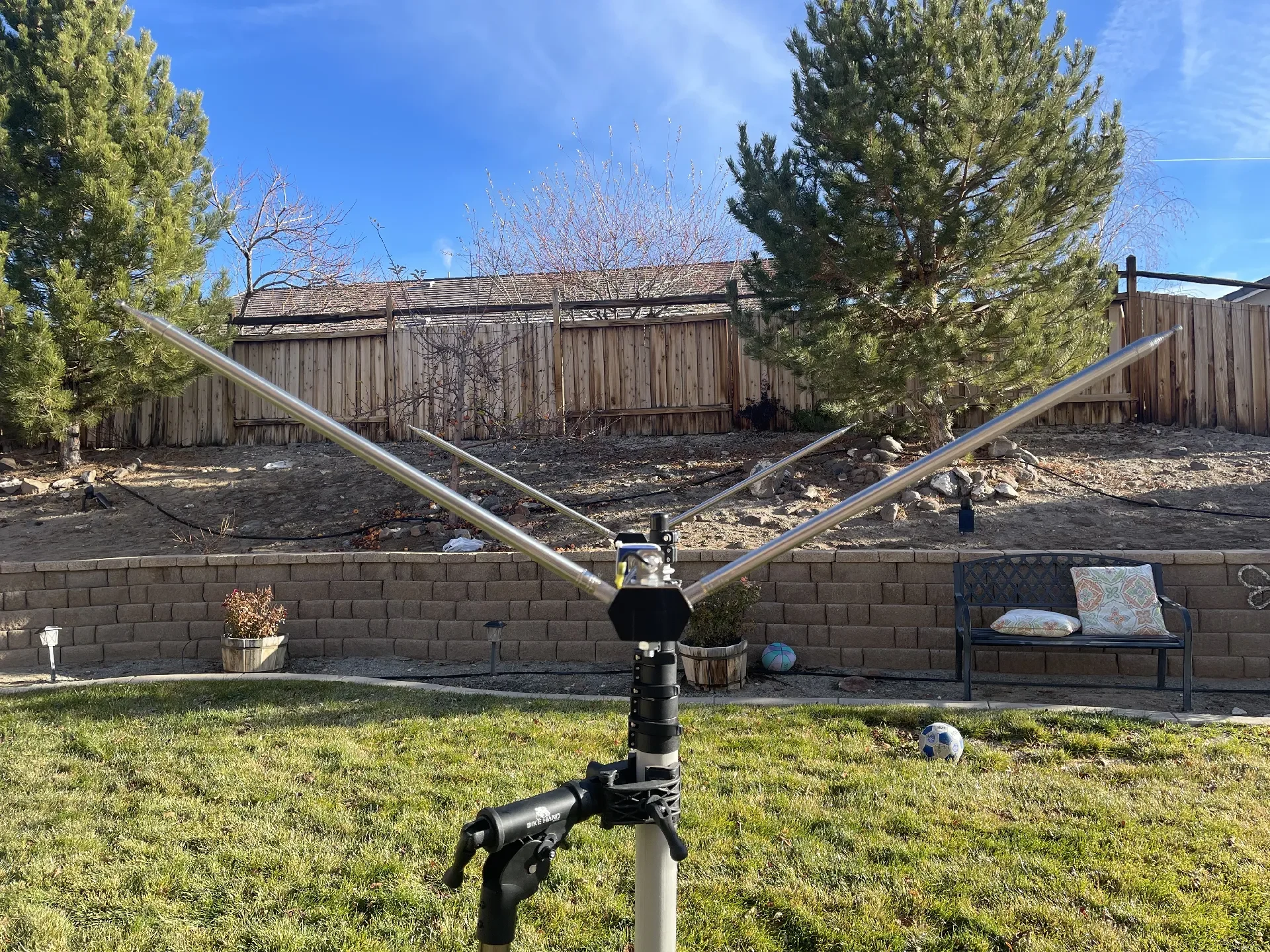

SaVVy — это легкая двухэлементная портативная антенна Яги, основанная на широко доступных 17-футовых штырях в качестве элементов. Покрывает диапазоны 20-2 м. Я разработал его для хлыстовых креплений 3/8-24, но его можно легко модифицировать для M10. Вся сборка, включая хлысты и чок, весит чуть менее 5 фунтов.

Строительство

Распечатайте 2 втулки из PETG или аналогичного материала, 100% заполнение.

После печати вдавите термофиксирующие вставки (см. ниже). Я использовал большой паяльник, чтобы нагреть и прижать их. Они имеют коническую форму, поэтому обычно выравниваются самостоятельно.

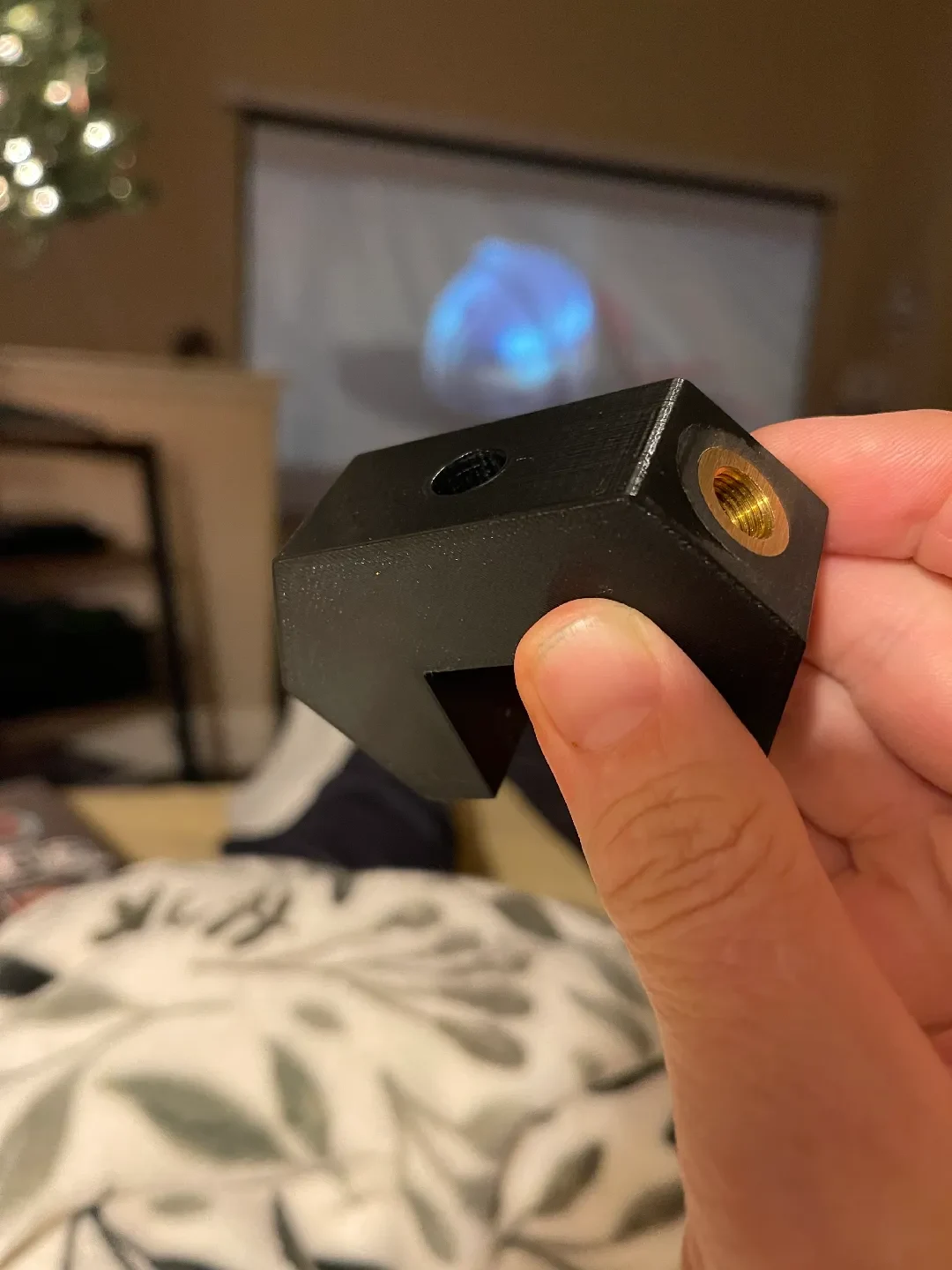

После вставки используйте напильник или наждачную бумагу, чтобы сгладить поверхность. Посмотрите на изображение втулки с установленными вставками для справки.

Распечатайте 2 торцевые заглушки из PETG или аналогичного материала, 100% заполнение.

Стрела изготовлена ​​из алюминиевой квадратной трубы размером 1 x 0,063 дюйма. Его обычно можно приобрести в магазинах товаров для дома, таких как Home Depot или Lowes. Если хотите, будет достаточно 4-футовой стрелы, хотя вы можете увидеть лучшую производительность (особенно на 15-20 м) с более длинной стрелой. 6', вероятно, является хорошим компромиссом.

Используйте ступицы в качестве направляющей для сверления — центральное отверстие ступицы рассчитано на болт диаметром 3/8 дюйма.

Поместите ступицы на концы стрелы и просверлите болт.

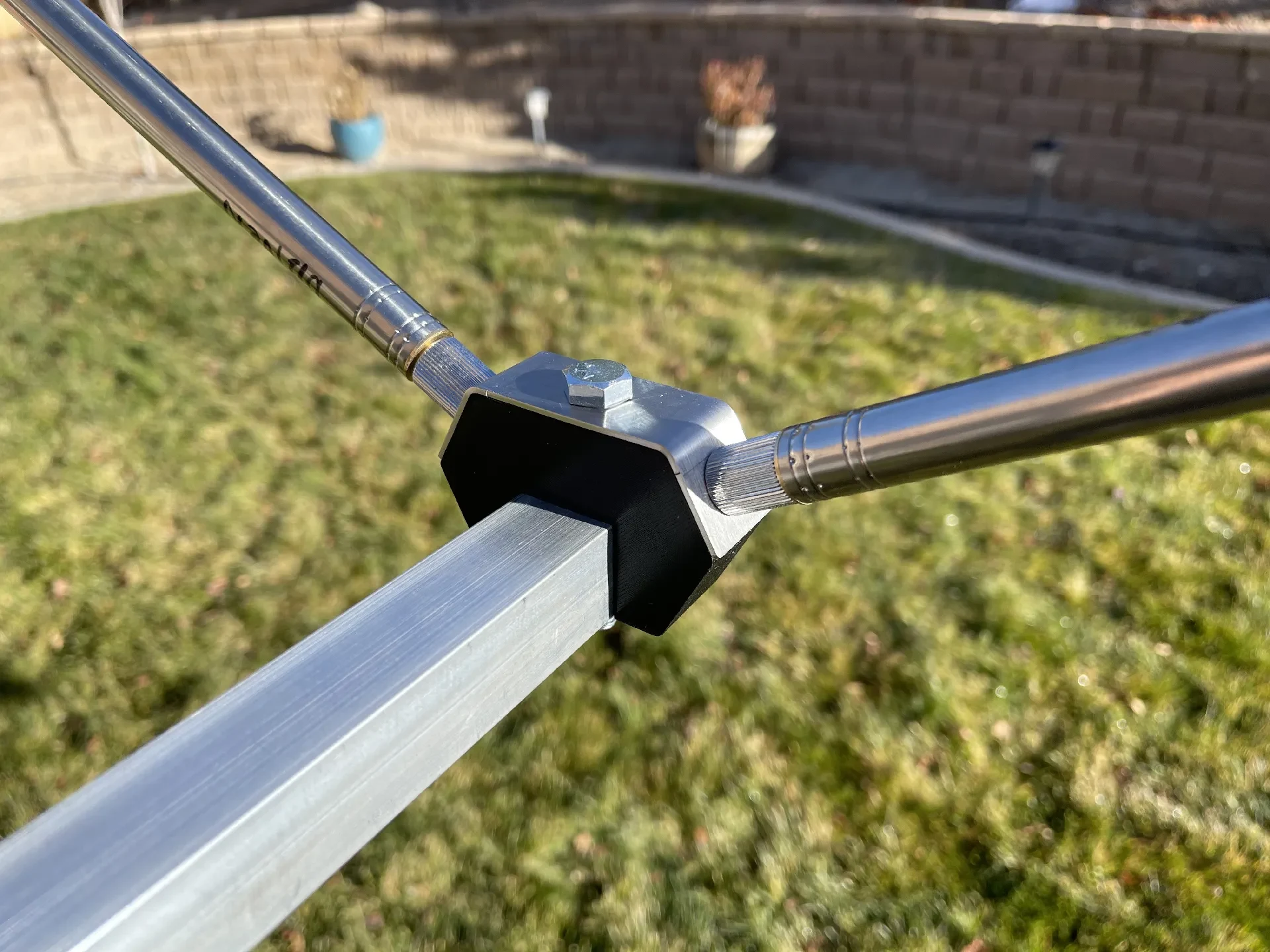

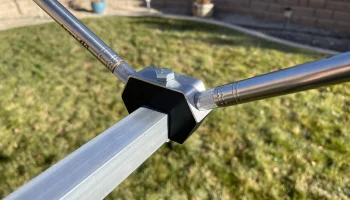

Вставьте торцевые крышки и прикрепите ступицы к стреле.

Просверлите середину стрелы для крепления U-образного болта (см. ниже).

Направляющие и ведомые связи вырезаны лазером и согнуты из листового металла — я спроектировал их для нер��авеющей стали 304 толщиной 0,063 дюйма. На самом деле это необязательно — вы можете добиться того же, используя кольцевые клеммы и провод.

Для директора вам просто нужно электрически соединить оба хлыста и болт ступицы вместе.

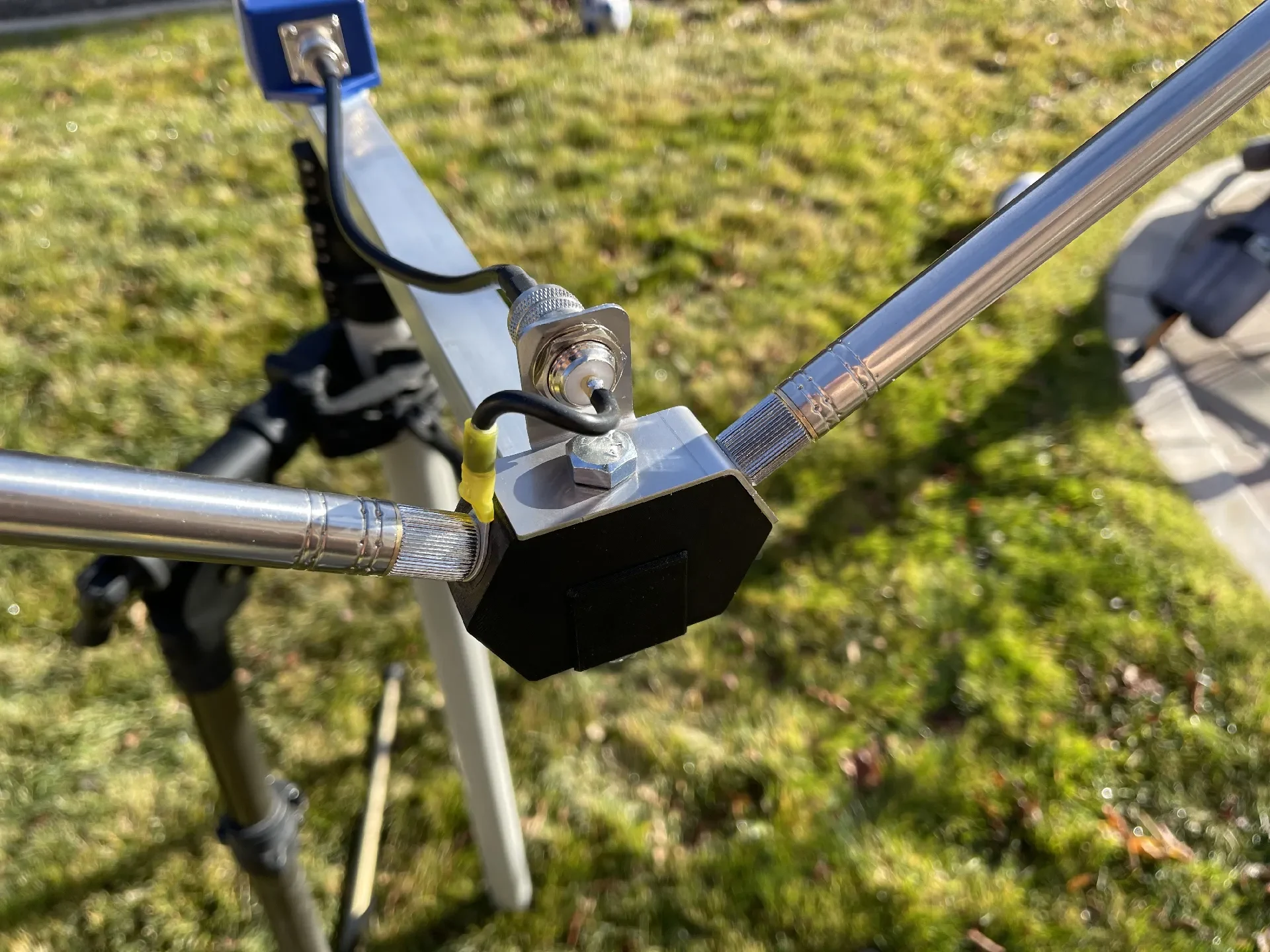

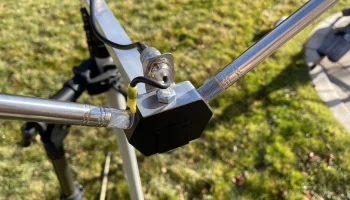

Для ведомого двигателя подключите массу разъема SO239 к одному штырю и болту ступицы. Подключите центральный проводник к другому штырю

Опорная пластина крепления предназначена для нержавеющей стали 304 толщиной 0,060 дюйма. Вместо нее можно использовать шайбы.

Все детали из листового металла вы можете приобрести по ссылке в разделе детали.

Видео пошаговой сборки
Предметы, которые необходимо приобрести для сборки антенны

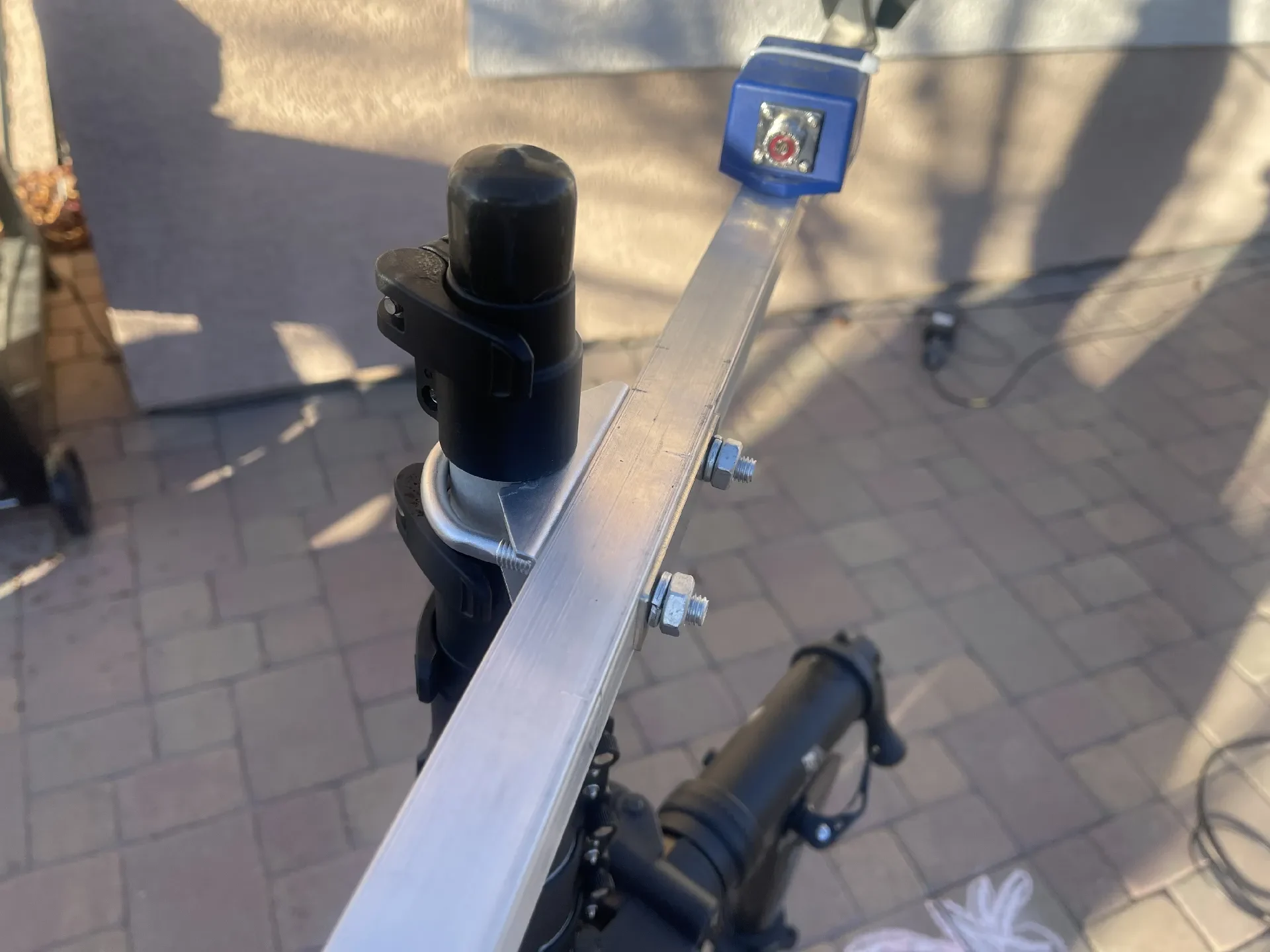

Крепление антенны с помощью U-образного болта:

https://amzn.to/45mnuXw

Разъем переборочный СО-239:

https://www.amazon.com/dp/B0BFWFGVJ7

17-футовые штыревые антенны (всего понадобится 4 шт.)

https://amzn.to/4aZZsFm

Переходники с 3/8-24 на M10 (если вы используете версию 3/8-24)

https://amzn.to/4j5SW1T

Вставки для термофиксации 3/8-24

https://www.mcmaster.com/93365A315/

Вставки для термофиксации M10 (опционально — они также подходят к ступице)

https://www.mcmaster.com/94180A387/

Квадратная алюминиевая трубка 1 х 0,063 дюйма. Я построил его длиной 4 фута, но 6 или 8 футов, вероятно, подойдут еще лучше, особенно для нижних диапазонов. Экспериментируйте!

https://www.homedepot.com/pep/Everbilt-1-in-x-4-ft-Aluminum-Square-Tube-6616/332733652

Синфазный дроссель какой-то. Я использовал этот от LDG Electronics.

https://www.dxengineering.com/parts/ldg-ru-1-1

Вы можете использовать все, что у вас есть под рукой, или сделать «уродливый дроссель» из намотанного коаксиального кабеля.

Комплект оборудования, включающий направляющую стяжку, приводную стяжку и опорную пластину крепления, можно приобрести здесь:

https://marketplace.sendcutsend.com/p/CJ643013/savvy-2-element-yagi-hardware

Операция

Установите ведомые рычаги примерно на 1/4 длины волны каждый на ведомых элементах.

Установите направляющие рычаги на 4 % короче, чем 1/4 длины волны на каждом направляющем элементе.

Отрегулируйте длину хлыста для точной настройки КСВ.

Вместо этого вы можете попробовать использовать отражатель для другого рисунка. В этом случае настройтесь на ведомые элементы как обычно и вместо этого сделайте элементы отражателя на 4 % длиннее ведомых.

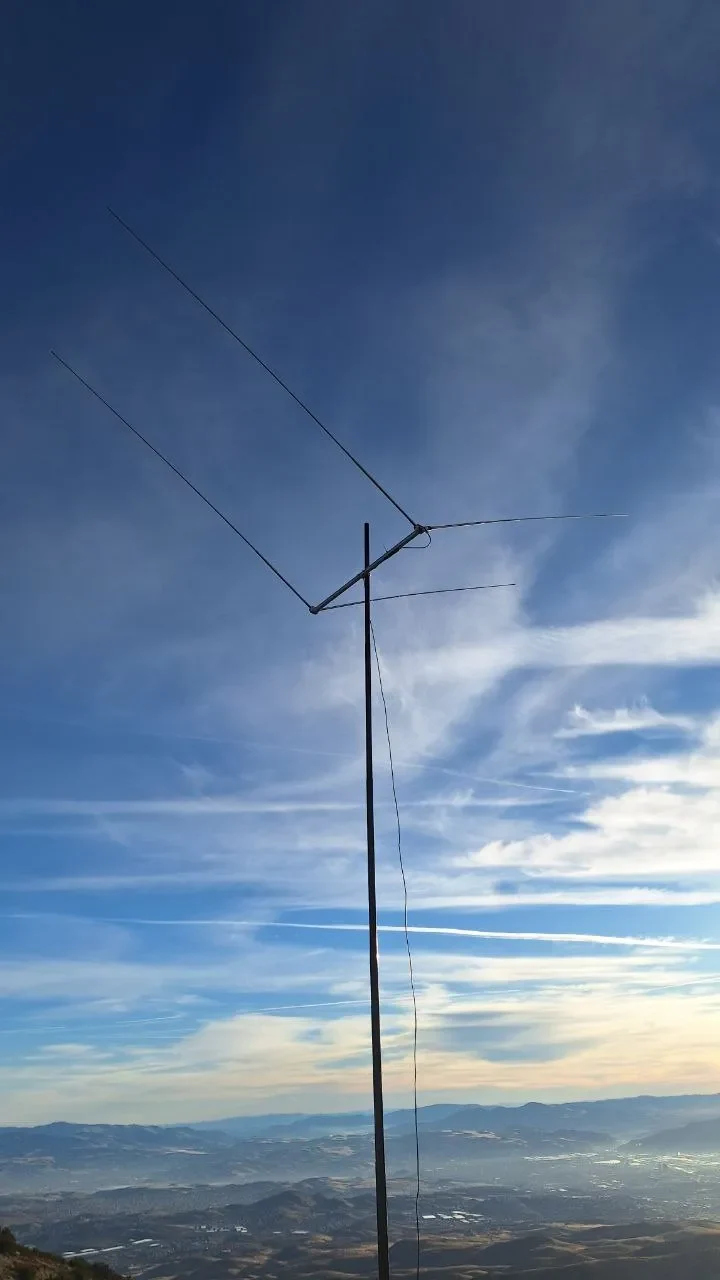

Для установки антенны я использовал 25-футовую выдвижную мачту. Используйте все, что работает. Чем выше, тем лучше, однако производительность ниже земли все равно довольно хорошая.

Эксперимент

Наслаждайтесь

Полевые испытания

W6IWN основательно встряхнул антенну. Это была более ранняя версия со ступицами, обработанными из алюминия. В этой версии используются концентраторы, напечатанные на 3D-принтере — производительность идентична. Печатные концентраторы просто делают его более экономичным для всех:

https://www.youtube.com/watch?v=qYsVSX9q6Q4

Не стесняйтесь изменять, делать ремиксы и т. д.
