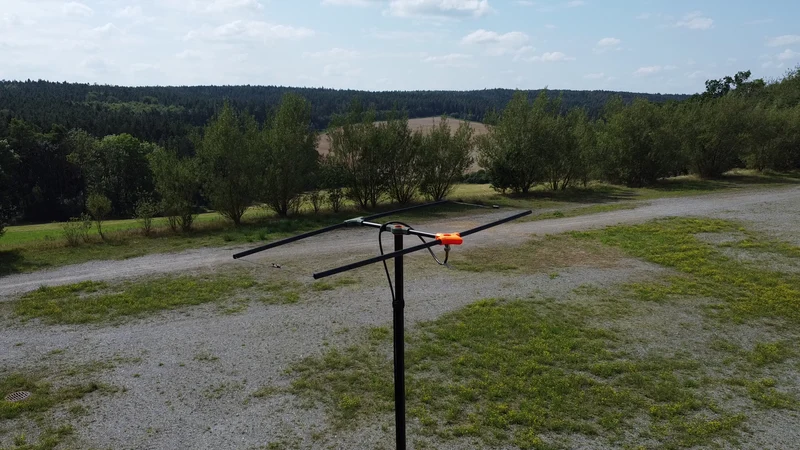

Антенны VHF UHF Moxon

Это набор файлов для сборки антенны Moxon длиной 2 м и 70 см.

Вдохновлен Дэвидом (DL1DN), известным на YouTube как «QRP-образ жизни», но его дизайн был недоступен для домашних мастеров.

Поэтому я решил разработать его с нуля и опубликовать для других.

Для антенны 70 см вам понадобится:

Печать «DL2MAN_70cm_Moxon

Провод 22AWG/0,5мм^2

4 кабельные стяжки

Розетка SMA с прямоугольным основанием и навинчивающейся гайкой, например (партнерская ссылка)

Для 2-метровой антенны вам понадобится:

Распечатать:

1x „DL2MAN_2m_Moxon_feedingpoint“

2x „DL2MAN_2m_Moxon_Insulator“

1x „DL2MAN_2m_Moxon_mid_section“

1x „DL2MAN_2m_Moxon_T_section“

Купить

Трубка из ПВХ 2x1 м, внешний диаметр 10 мм, стенка 1 мм (партнерская ссылка)

Провод 22AWG/0,5мм^2

Разъем BNC (партнерская ссылка)

По партнерским ссылкам я получаю небольшой процент от продаж без дополнительных затрат для вас.

Файл универсального адаптера включен в формат STEP и STL, поэтому вы можете при необходимости спроектировать внутреннее отверстие, соответствующее вашей вехе. К сожалению, даже столбы одного производителя не имеют одинаковых размеров. Так что спроектируйте свое собственное отверстие с помощью CAD или Slicer и распечатайте его или распечатайте его со 100% заполнением и просверлите до нужного вам размера.

Видео инструкции здесь:
