Стойка для антенн ELRS Т-образного типа (например, Rekon ...
Это специальное крепление из ТПУ предназначено для вертикальной Т-образной антенны и крепится непосредственно к стойке вашего FPV-дрона. Хотя он был разработан специально для рамы Rekon 10 Pro, он также может работать с другими дронами FPV, которые используют аналогичные конфигурации опор. Крепление предназначено для Т-образной антенны Radiomaster 900 МГц, которую можно приобрести здесь:
https://www.radiomasterrc.com/products/ufl-915mhz-t-y-antenna-for-br-series-receivers?_pos=1&_sid=4e7ecd0a4&_ss=r.
По умолчанию крепление устанавливается на правую (правую) сторону дрона, но вы можете отразить файл STL, чтобы прикрепить его к левому борту. Крепление фиксирует антенну с помощью одной застежки-молнии, обеспечивая чистую и эффективную установку.
Используйте «ma_rekon_10_vertical_t_antenna_standoff_wide_mount» при использовании больших батарей, которые занимают место на аккумуляторной платформе, таких как батарея «iFlight 8000 мАч Fullsend».
Посмотрите мое видео на YouTube, демонстрирующее сборку с использованием этой детали:
https://youtu.be/CxsEEGlc1K0
Ключевые особенности:
Разработано для Rekon 10 Pro: специально создано для рамы Rekon 10 Pro, но адаптируется к другим дронам FPV.
Оптимизированное качество сигнала: антенна 900 МГц удерживается вертикально для максимального приема.
Конструкция на основе стойки: монтируется непосредственно на стойку, обеспечивая стабильность и простоту установки.
Гибкое размещение: конструкция по умолчанию подходит для правого борта, с возможностью зеркального отображения для установки по левому борту.
Эффективный и легкий: используется одна застежка-молния для надежного и минималистичного крепления.
Характеристики печати:
Материал: ТПУ
Заполнение: 100%
Поддержка: Требуется
Ориентация печати: распечатайте модель в перевернутом виде, так как она уже ориентирована в файле STL для получения оптимальных результатов.
Совместимая антенна:
Это крепление было разработано для установки Т-образной антенны Radiomaster 900 МГц, идеально подходящей для ELRS или других систем дальнего действия.
Купить здесь
Шаги установки:

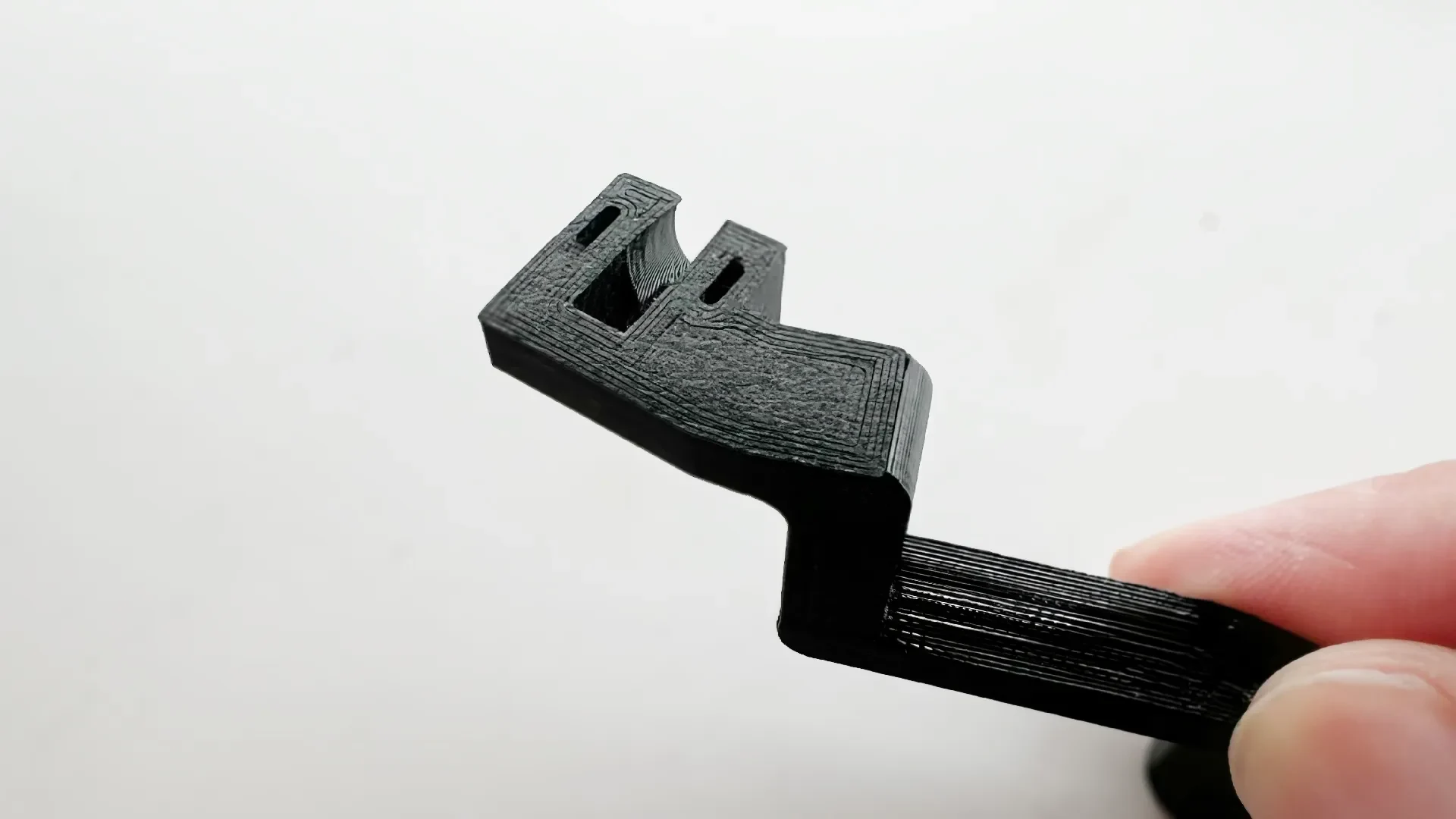

Подготовьте крепление ТПУ:
Убедитесь, что крепление TPU напечатано из TPU с опорами и ориентировано вверх ногами, как указано в файле STL.
При необходимости для противоположной стороны (порта) отразите 3D-объект перед печатью.
Прикрепите крепление к стойке:
Наденьте обруч крепления ТПУ на стойку правого борта рамы вашего дрона.
Убедитесь, что он плотно прилегает к стойке и не мешает соседним компонентам.
Закрепите антенну:
Вставьте Т-образную антенну Radiomaster 900 МГц в вертикальный паз крепления TPU, удерживая ее в прямом вертикальном положении для оптимального качества сигнала.
Проденьте одну застежку-молнию через специальное отверстие в креплении и затяните ее вокруг антенны, чтобы надежно зафиксировать ее на месте.
Обрежьте лишнюю застежку-молнию:
Используйте ножницы или режущий инструмент, чтобы обрезать лишний конец стяжки.
Убедитесь, что нет острых краев, которые могут помешать полету или управлению.

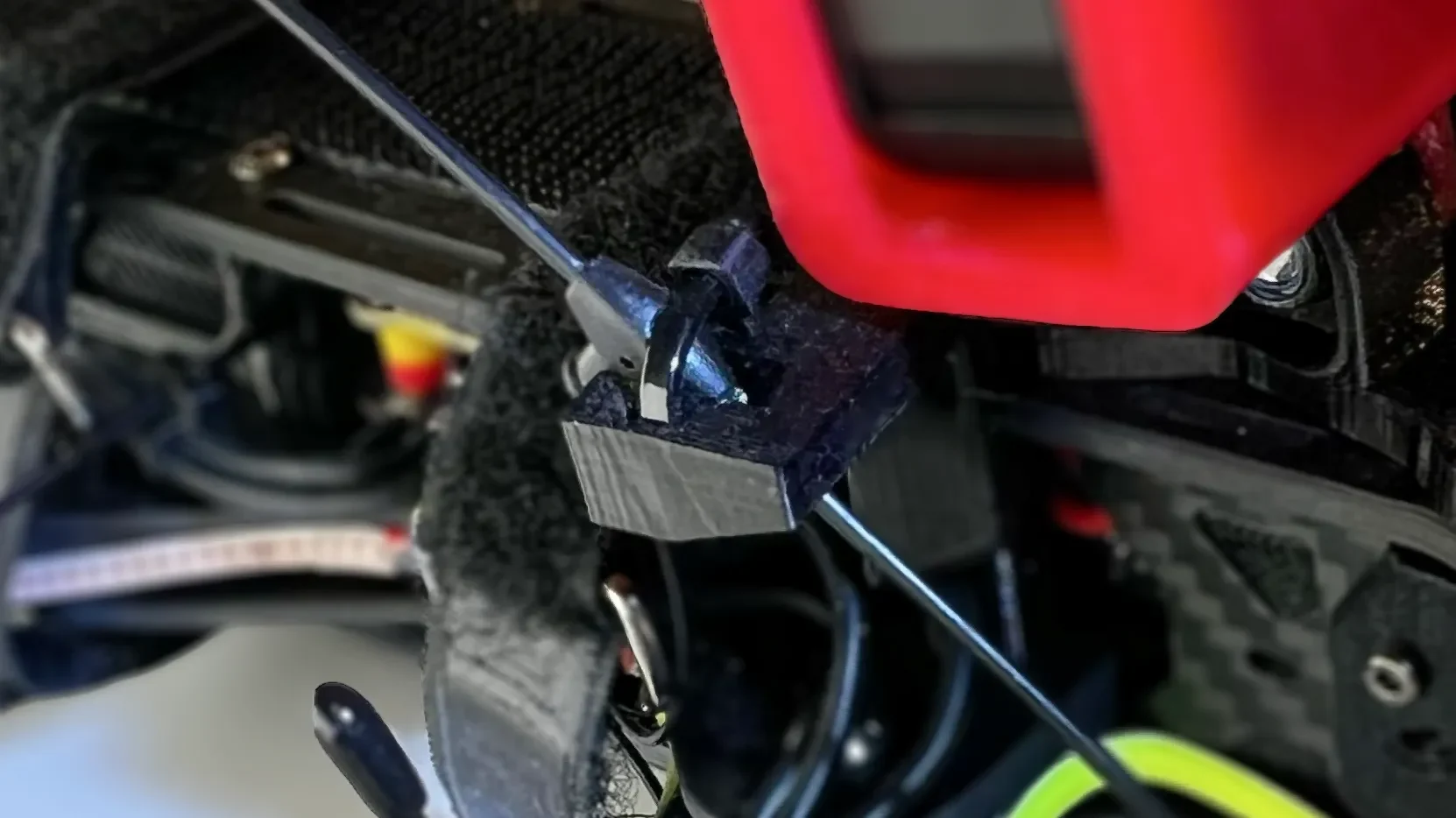

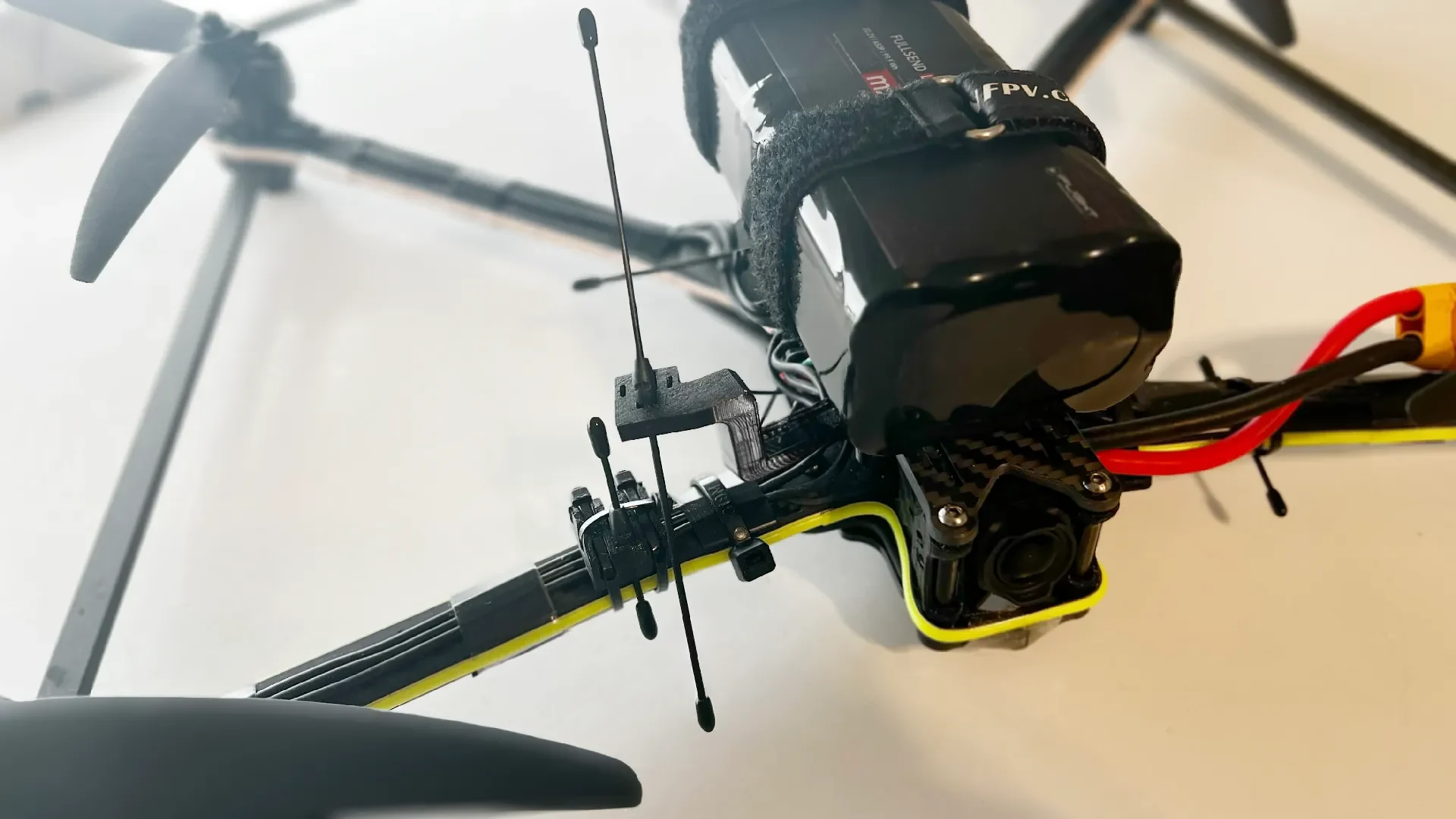

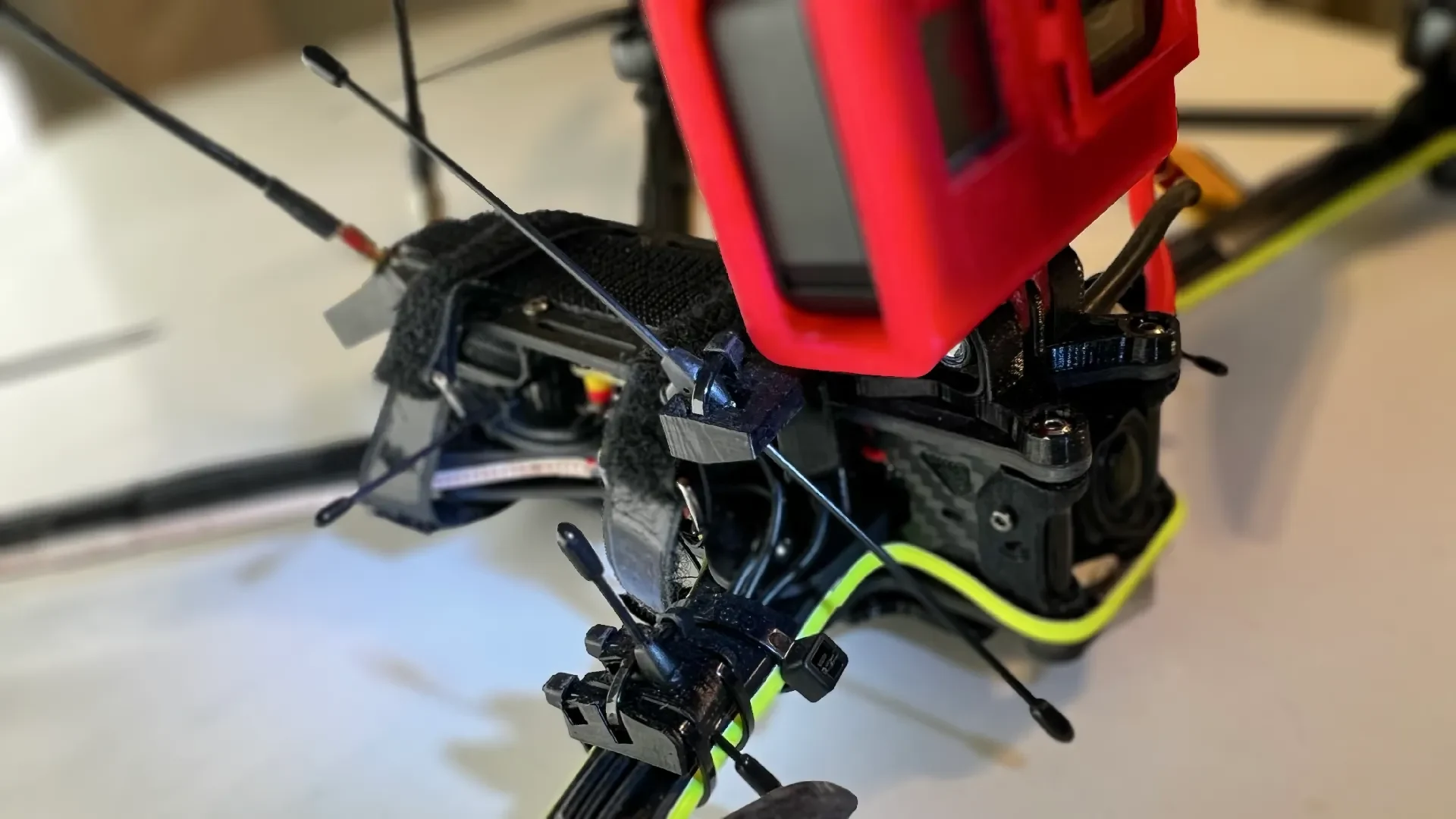

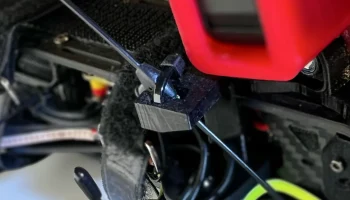

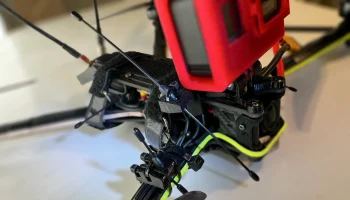

Справочное фото:
[Смотрите на справочном фото положение установки и конфигурацию стяжки]
Примечания:
Это крепление было специально разработано для рамы Rekon 10 Pro, но также может быть совместимо с другими дронами FPV, которые используют аналогичные конфигурации стоек.
Для этой печати необходимы опоры из-за выступов. Печать модели в перевернутом виде обеспечивает наилучшее качество печати.
Дважды проверьте вертикальное выравнивание антенны для оптимального приема сигнала.
У��едитесь, что крепление и стяжка-молния надежно закреплены и не смещаются во время полета.
Посмотрите это в действии:
Посмотрите мое видео на YouTube, демонстрирующее сборку с использованием этой детали:
https://youtu.be/CxsEEGlc1K0
Поддержка:
Есть вопросы или нужна помощь? Оставьте свой комментарий к моему видео на YouTube, и я буду рад помочь!
