Антенные крепления XLPower Stratos 200 (Nexus XR и Vbar E...
Представляем антенные крепления Stratos 200 от WrightFpv.
Инстаграм

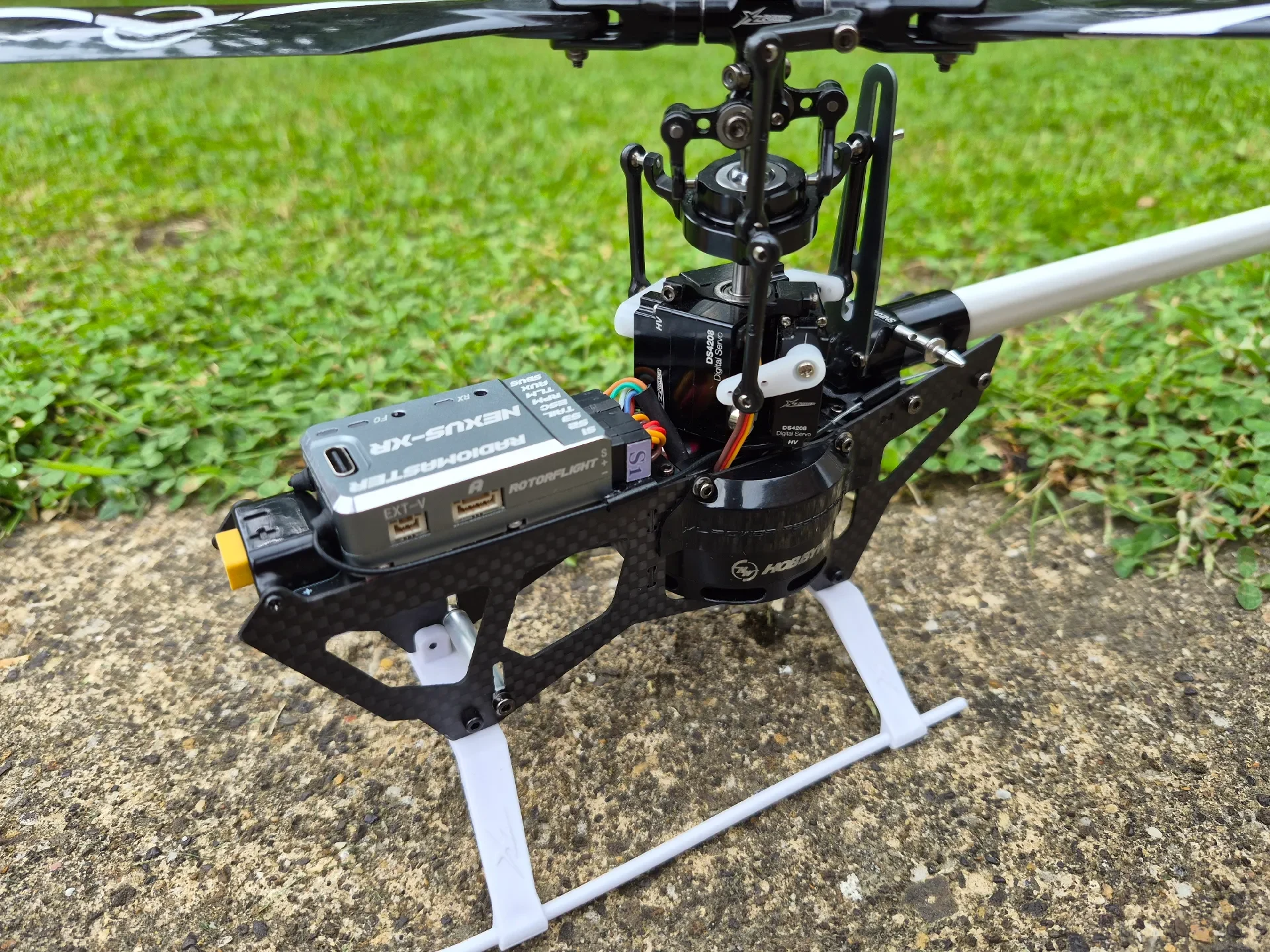

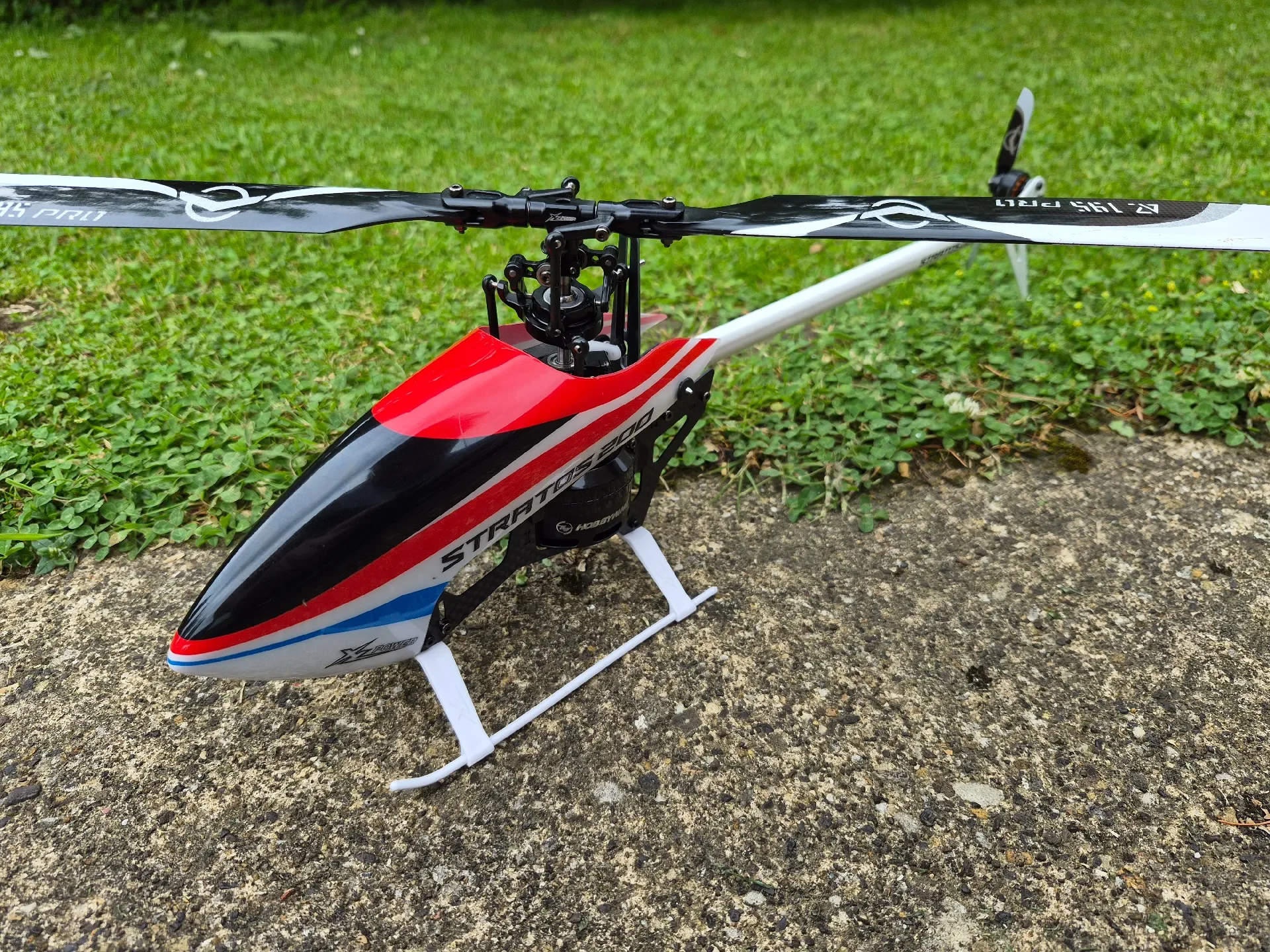

Это чистое, прочное и легкое решение для крепления антенны, разработанное специально для вертолета XLPower Stratos 200 и совместимое с контроллерами полета RadioMaster Nexus XR и VBar.
Эта система, состоящая из двух частей, разработана для того, чтобы сохранить чистоту и порядок расположения вашей антенны, обеспечивая идеальную прокладку антенных проводов, сохраняя при этом изящный внешний вид вертолета.
Конфигурация монтажа
В этой настройке используется компоновка, состоящая из двух частей, для обеспечения аккуратной и аккуратной установки антенн приемника:
Крепление антенны под сервоприводом: устанавливается непосредственно под разъемами сервоприводов блока полетного контроллера Nexus XR.

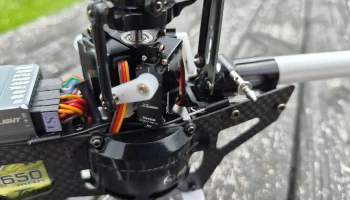

Задний держатель антенны: крепится к задней части рамы для удержания и направления антенны. ��
Инструкция по установке
Закрепите крепления двусторонним скотчем. На изображениях ниже показано, где именно установить:

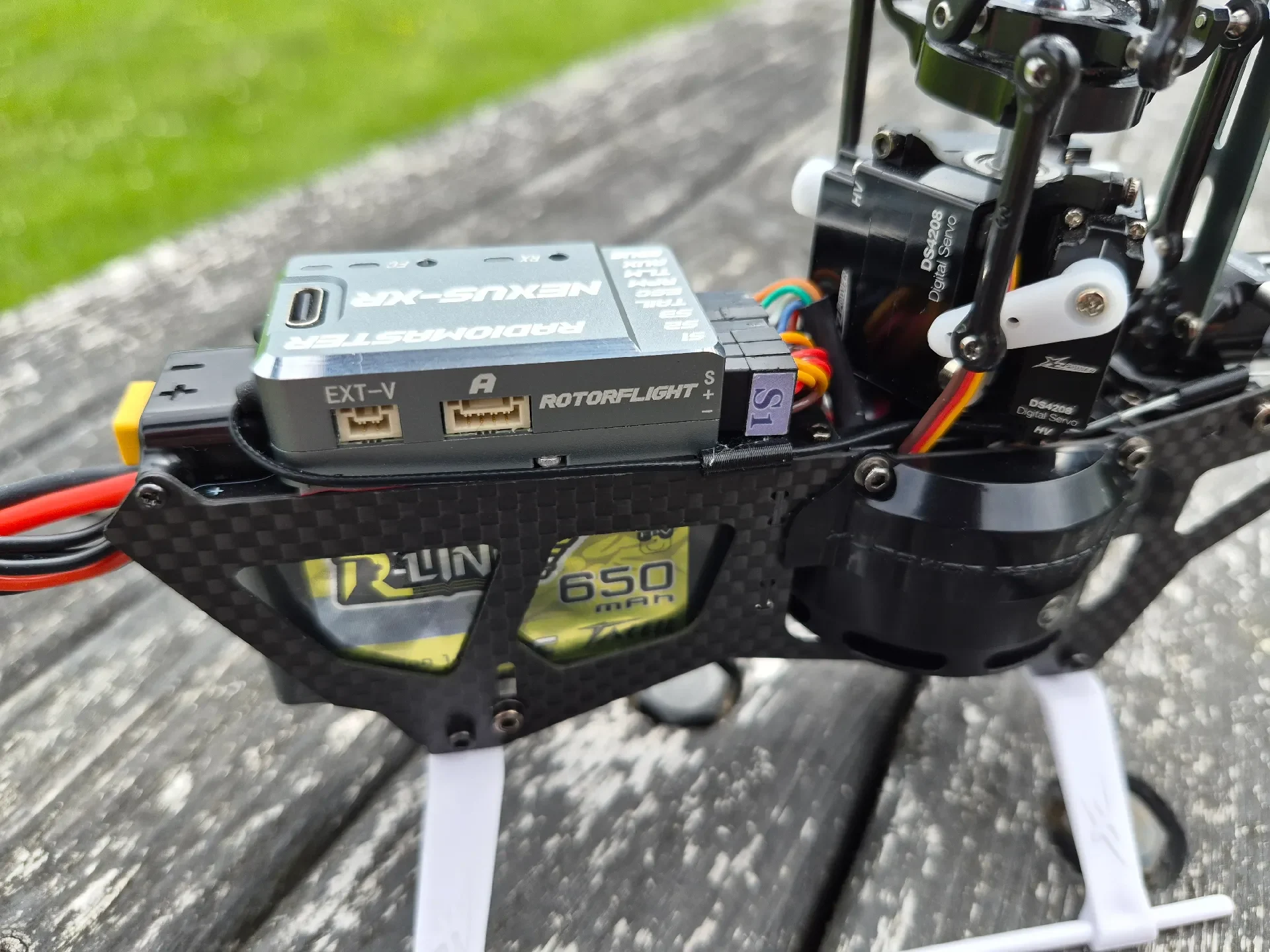

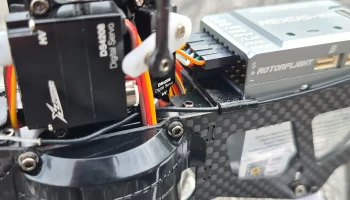

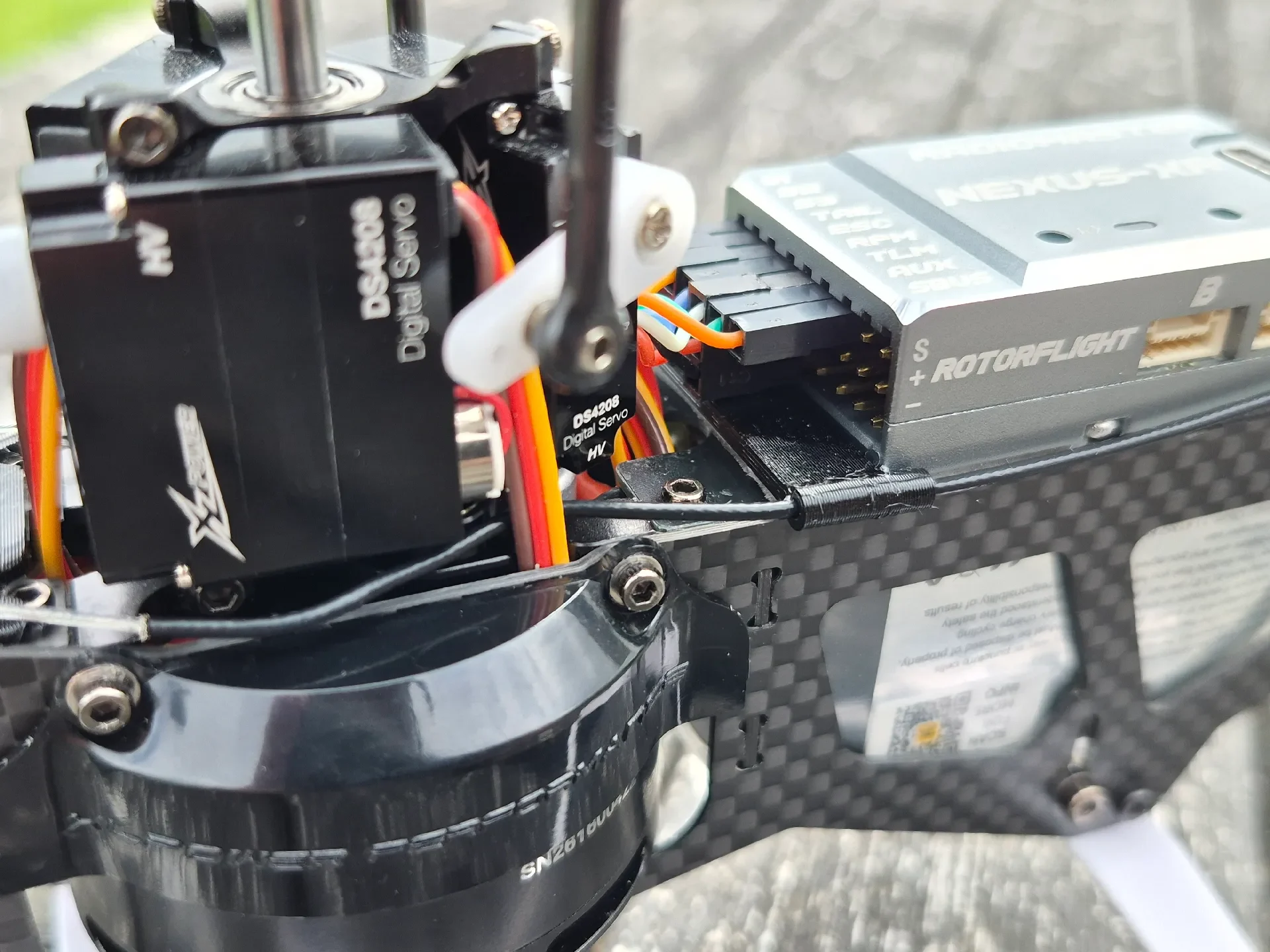

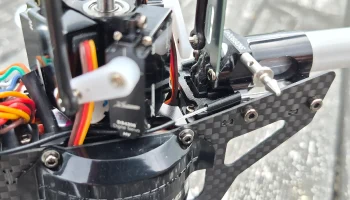

Переднее крепление антенны

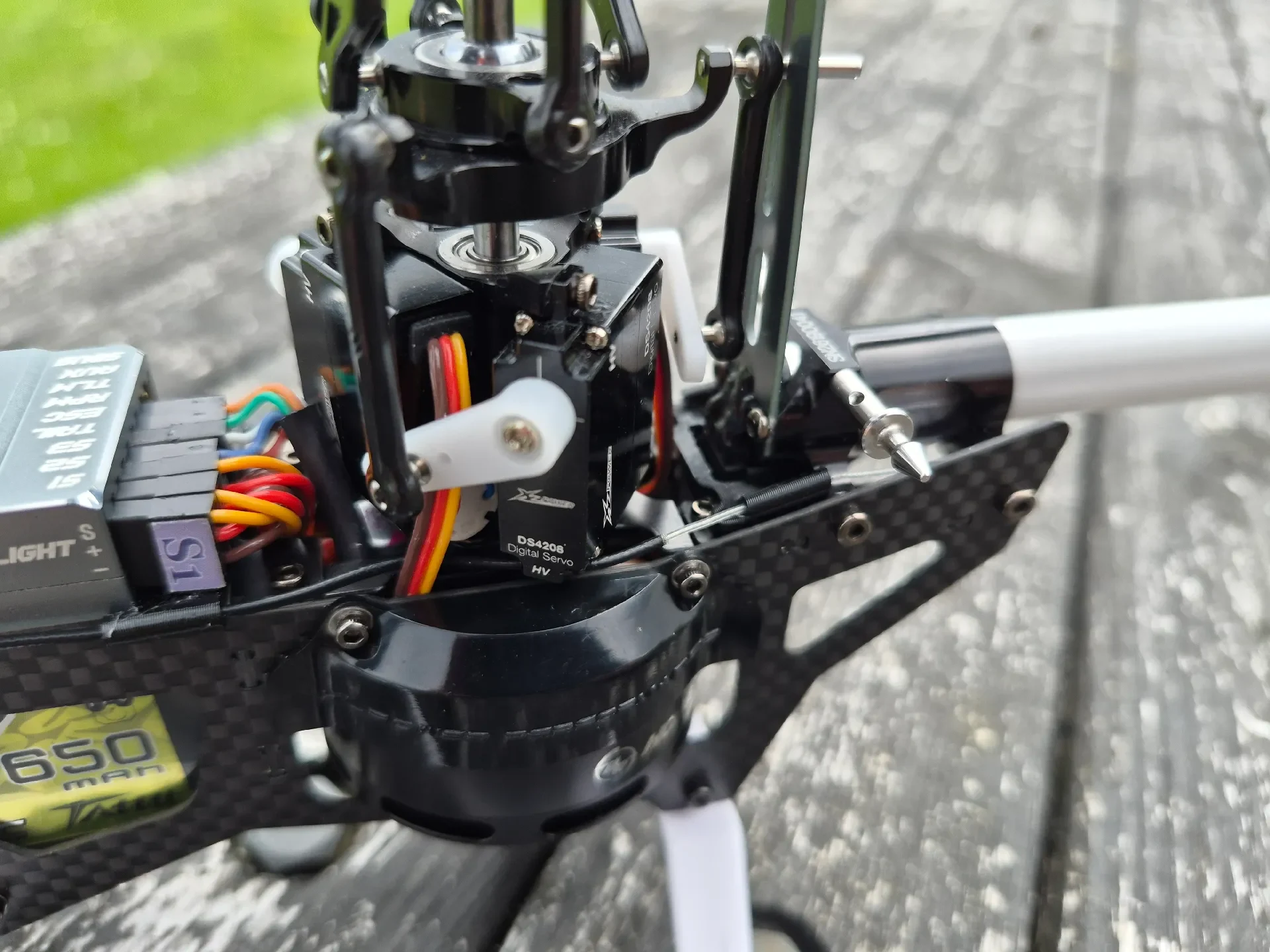

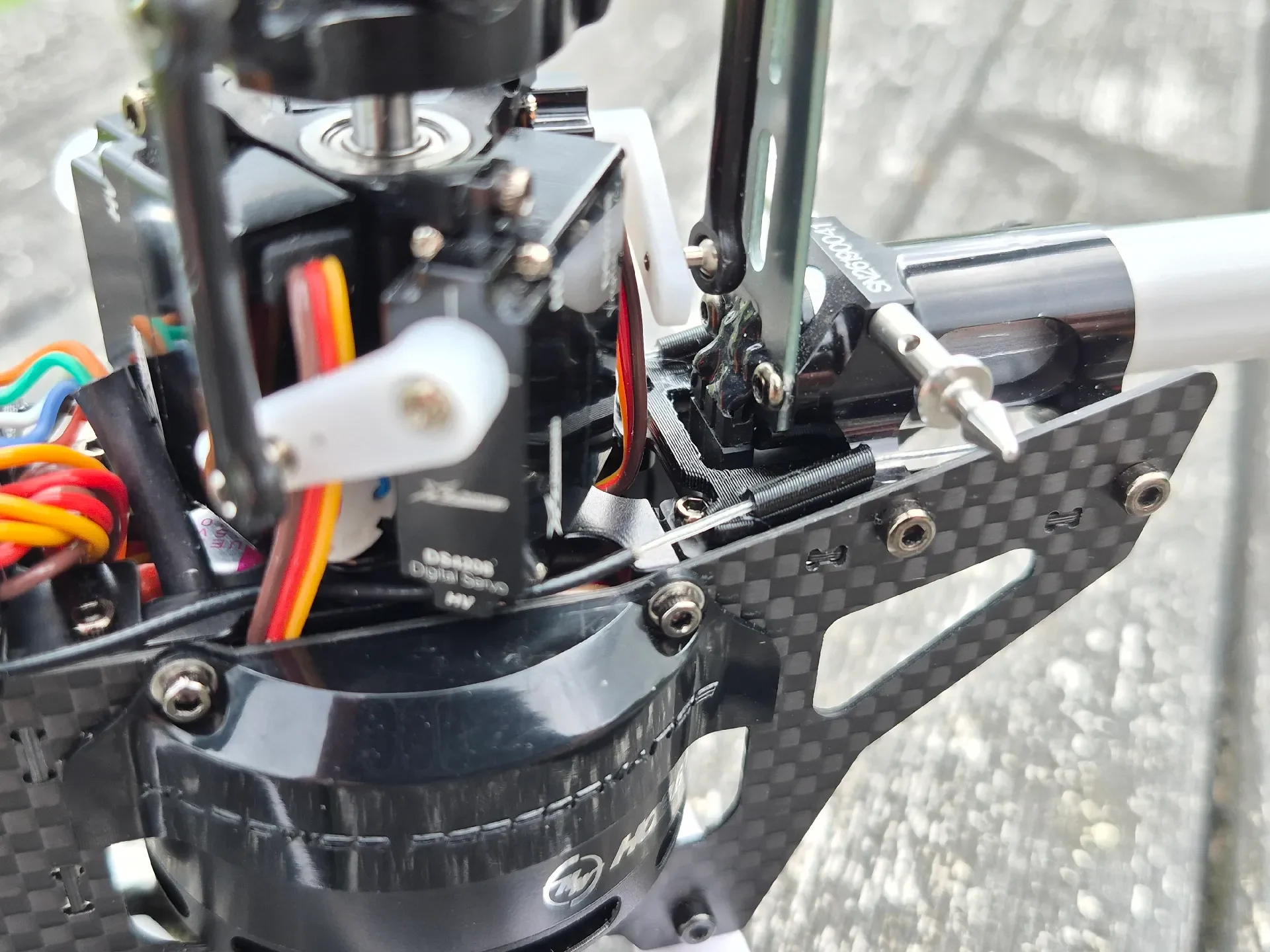

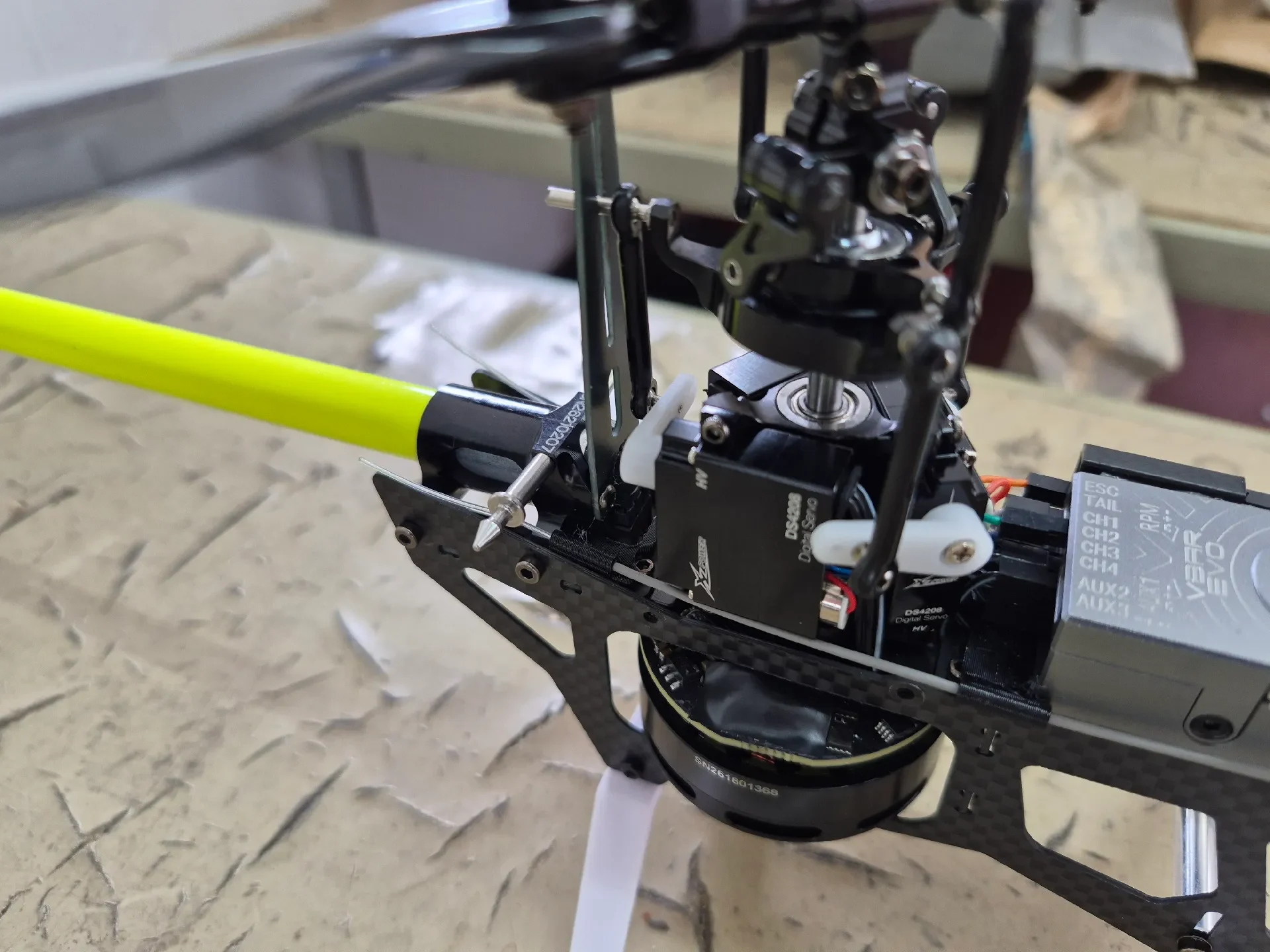

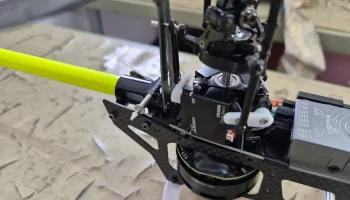

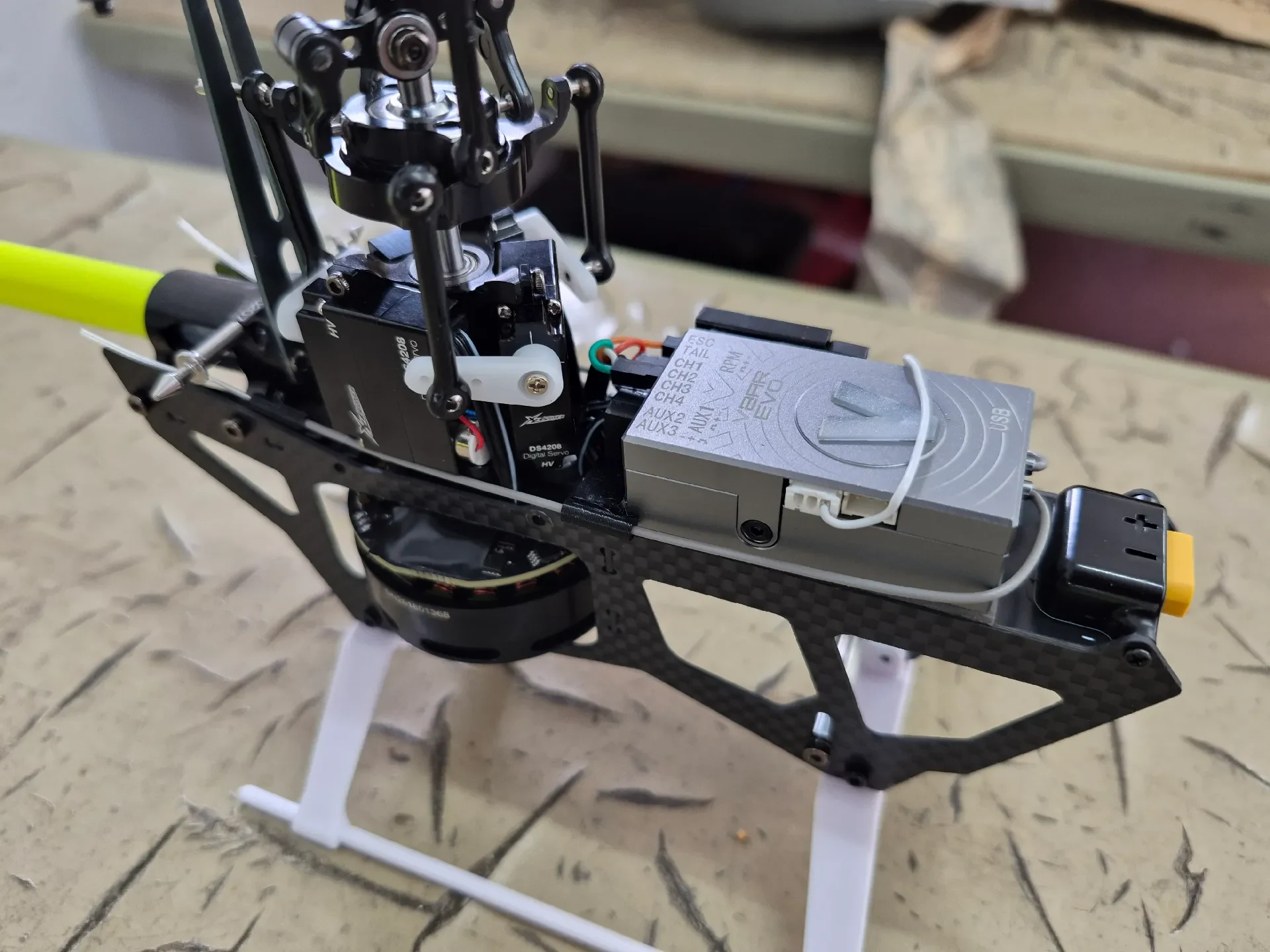

Заднее крепление антенны
Настройки печати и рекомендации по размерам
Чтобы обеспечить различные допуски принтера, расширение нити или различную толщину антенны, основное крепление антенны поставляется с тремя размерами внутреннего диаметра антенной трубки:
Версия 1,50 мм: Обеспечивает более плотное и плотное прилегание.
Версия 1,55 мм: обеспечивает стандартную среднюю посадку.
Версия 1,60 мм: обеспечивает немного более свободную посадку.
Оригинальные файлы .STEP я включил в раздел загрузок. Если ни один из этих размеров не соответствует вашей конкретной антенне или калибровке принтера, смело вставляйте файлы шагов в выбранное вами программное обеспечение САПР и легко настраивайте их в соответствии с вашими потребностями!
Рекомендуемые настройки печати:
Я настоятельно рекомендую использовать гибкую нить:
Материал: ТПУ
Заполнение: 50%
Периметры/Стены: 2 или 3
Ориентация: Эти детали предназначены для печати в вертикальном положении.
Поддерживает:
Короткие крепления и крепление под сервоприводом: при печати в вертикальном положении опоры не требуются.
Задний держатель антенны: для чистой печати требуются опоры.
Не забудьте ознакомиться с другими моими разработками, в том числе с прокладкой для аккумулятора XLPower Stratos 200 без инструментов, в моем профиле Printables!
