Крепление аналоговой антенны GEPRC T-Cube 18 для антенн с...
Крепление антенны VTX для аналогового GEPRC T-Cube 18, предназначенное для установки антенн с круговой поляризацией диаметром 14 мм.

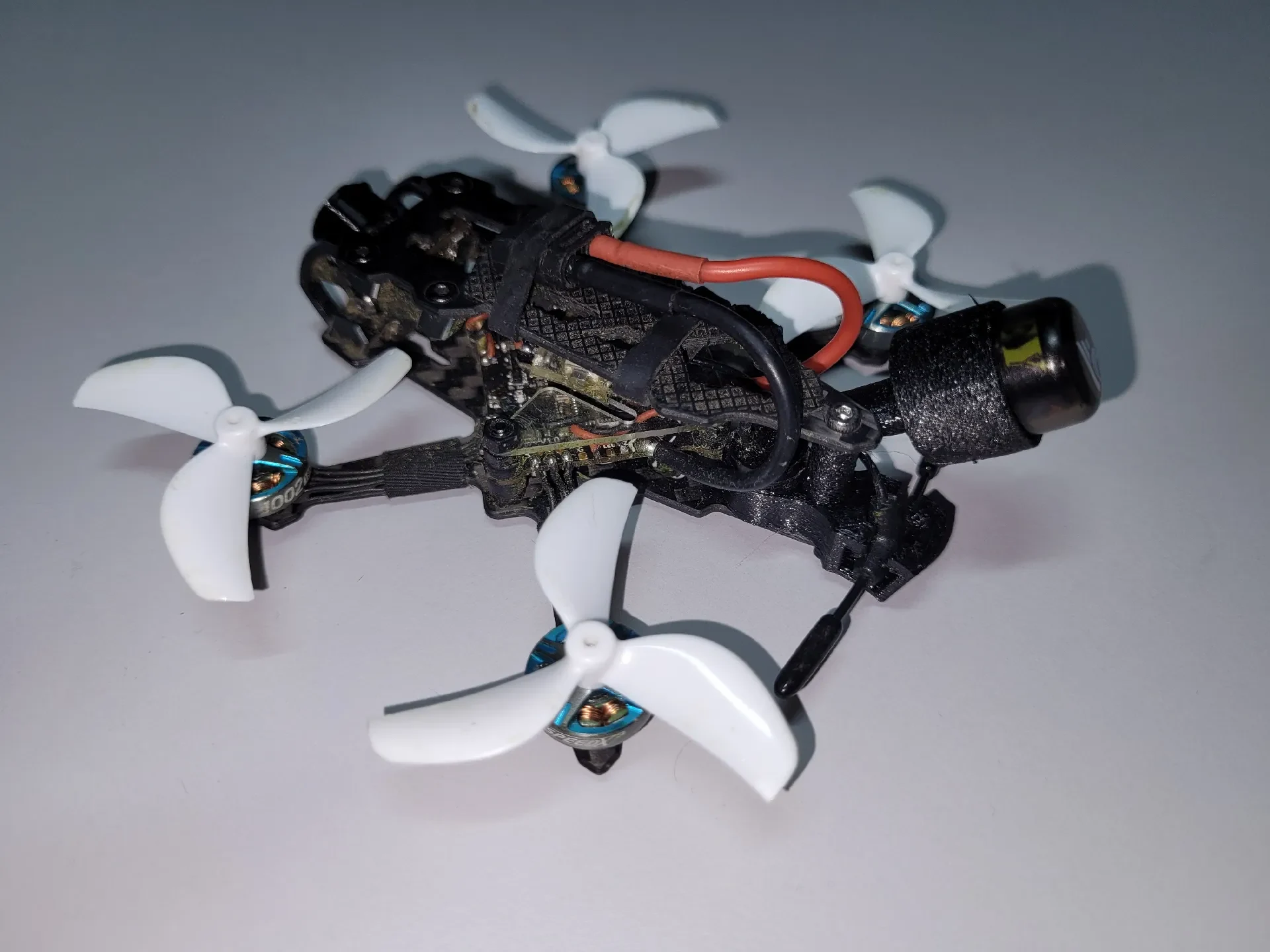

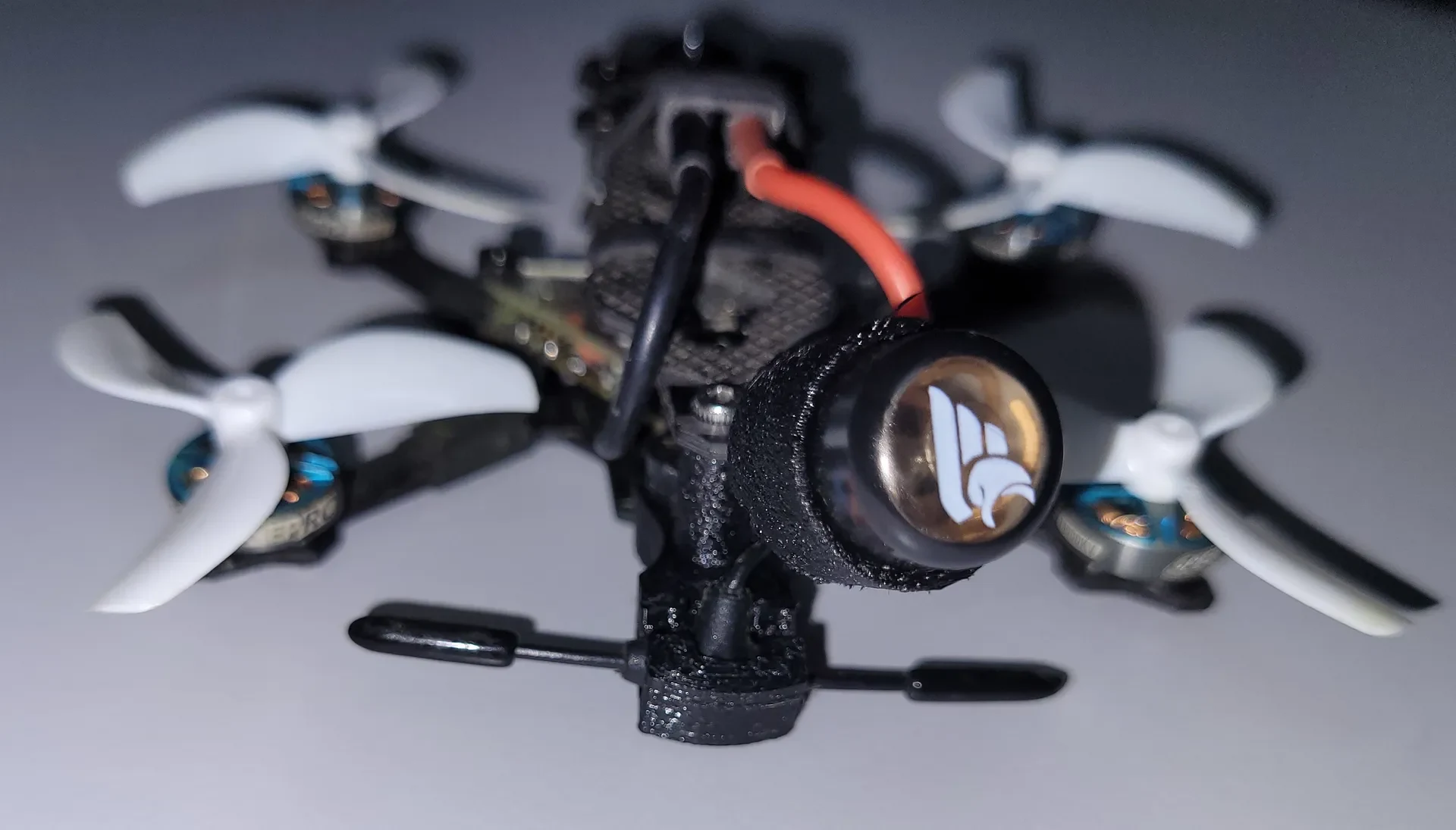

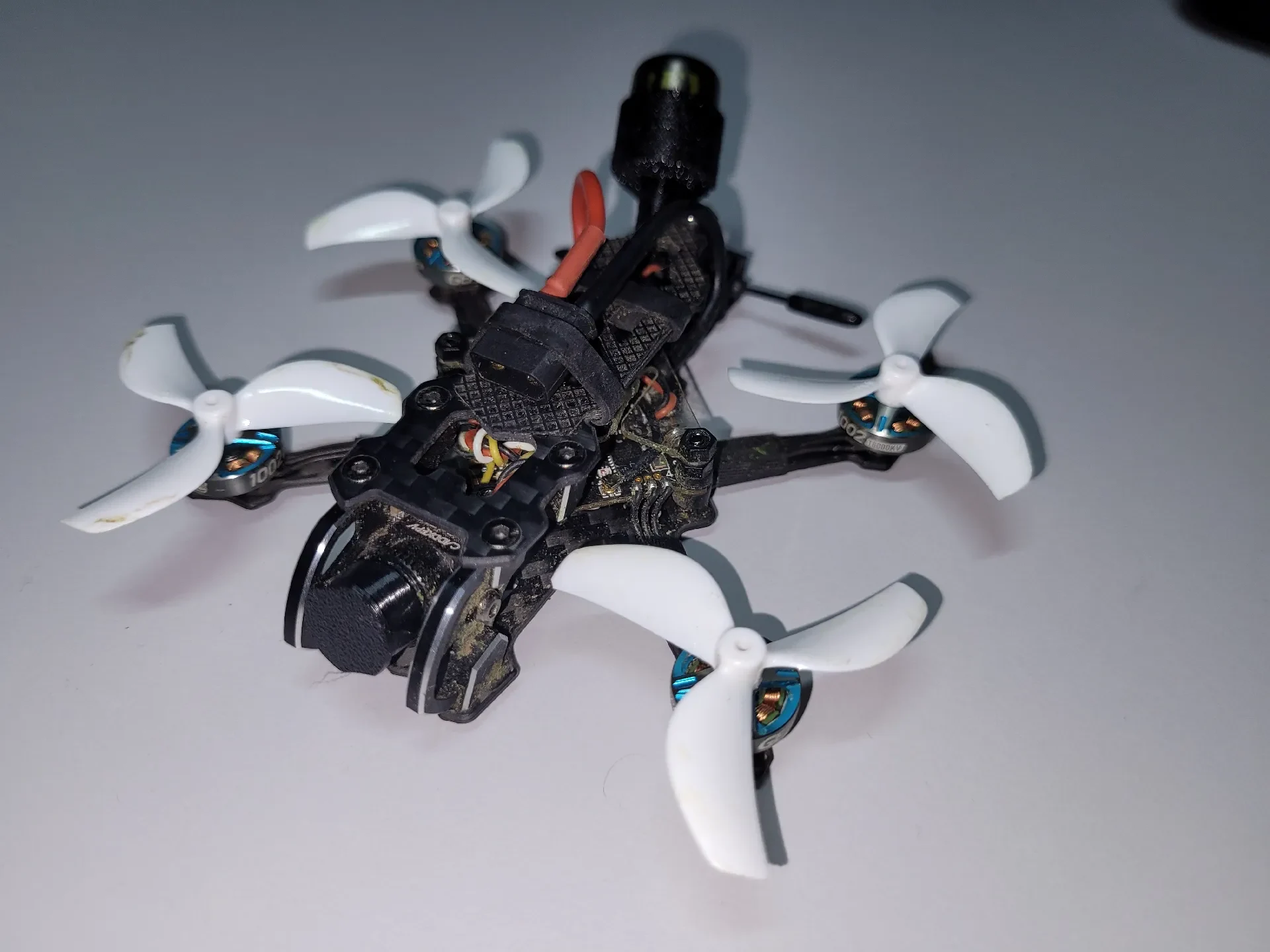

В примере, показанном на изображениях, используется антенна FlyFishRC Osprey диаметром 40 мм с разъемом U.FL/IPEX.
Это ранняя, не доработанная версия, но и пейджер, и антенна прилегают очень плотно. Нижняя часть приемной антенны стала немного жестче для улучшения посадки и устойчивости. FreeCAD может быть немного привередливым при добавлении скруглений на пересечении двух цилиндров, но на данный момент отпечаток выглядит достаточно прочным.
Напечатанный из ТПУ с высотой слоя 0,15 мм, он дает хорошие результаты, используя только опоры на рабочей пластине.
Внимание: это крепление подходит только для аналоговой версии. Версия O4 имеет более высокую стопу и более длинные стойки, но вы можете легко удлинить втулку стойки, чтобы она подошла по размеру. Альтернативно, измерьте длину стойки и отправьте мне сообщение — я могу создать для вас более длинную версию.
