Антенна GPS и VTx TPU для AOS UL7

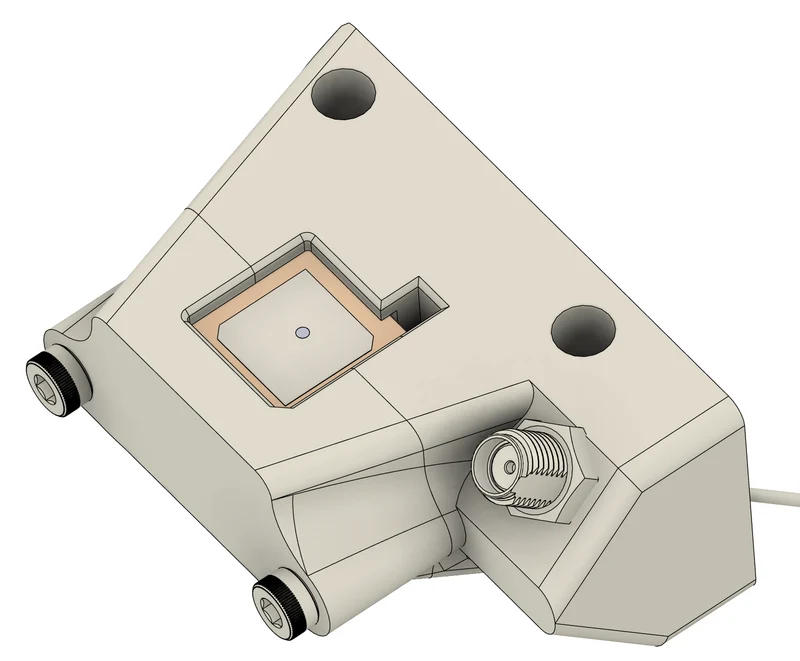

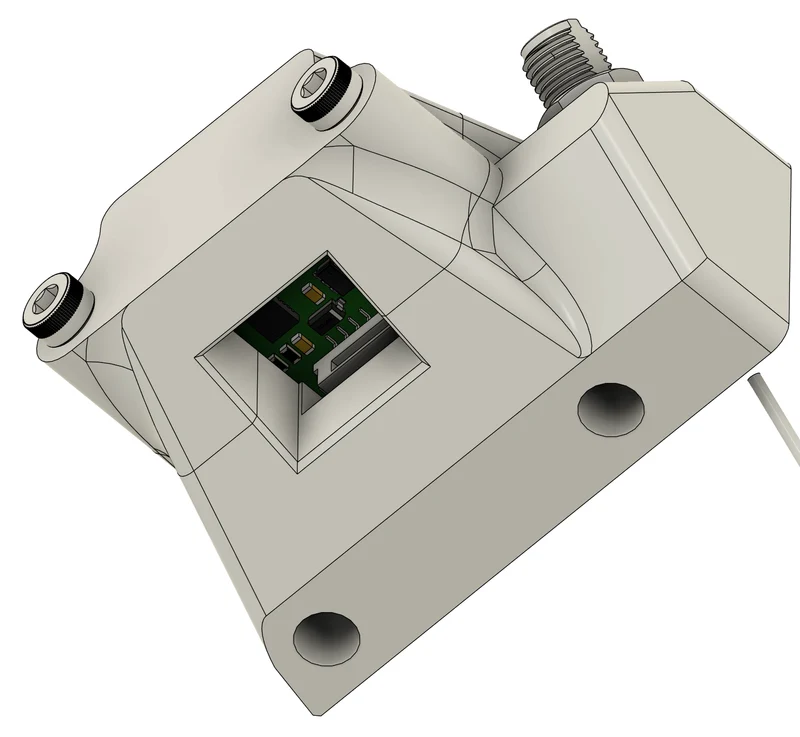

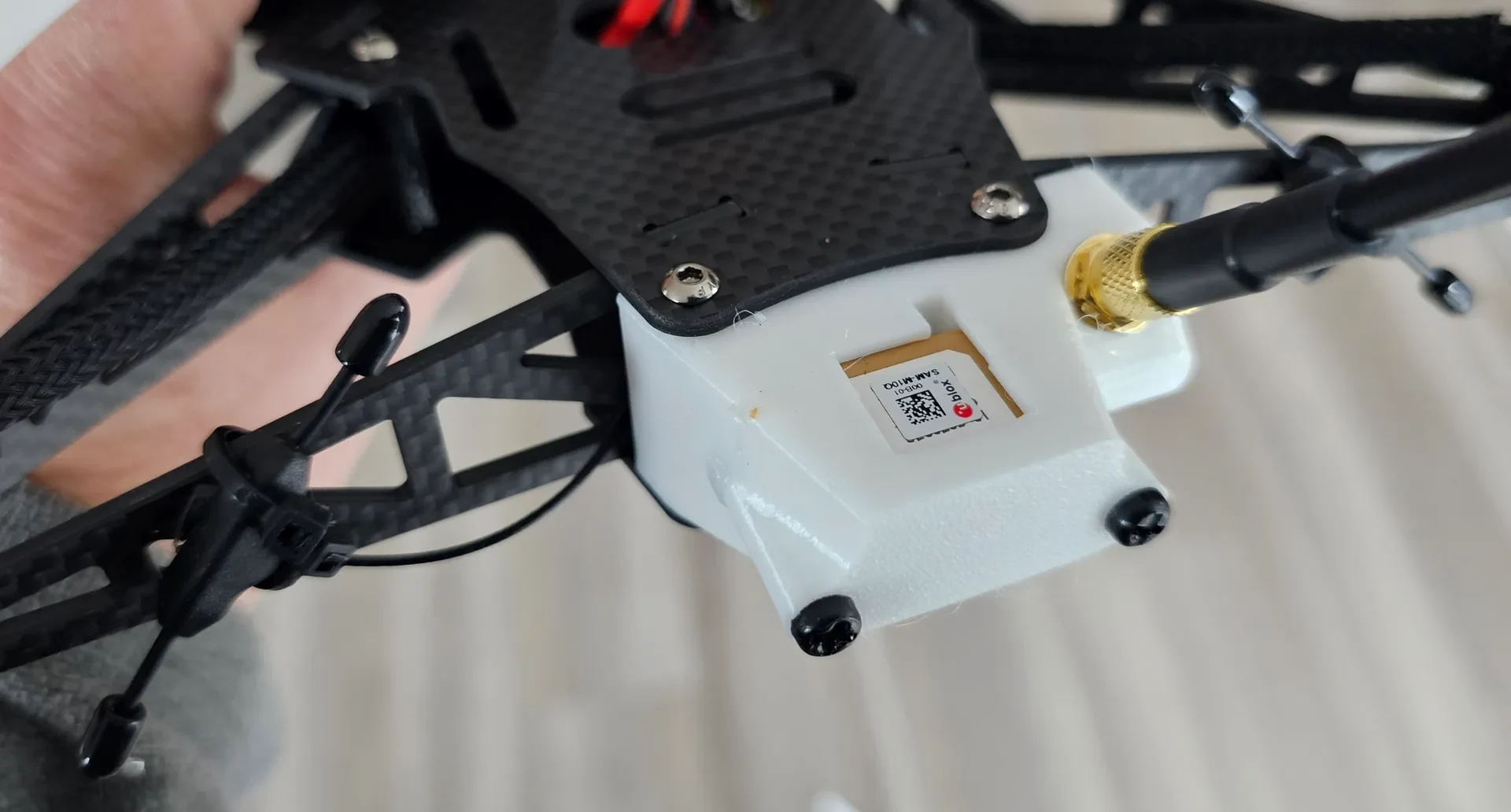

На этом отпечатке из ТПУ, состоящем из двух частей, изображены Matek M10Q-5883 GNSS (GPS)/магнитометр (компас) и антенная перегородка SMA для одной антенны VTx для дрона AOS UL7 FPV.

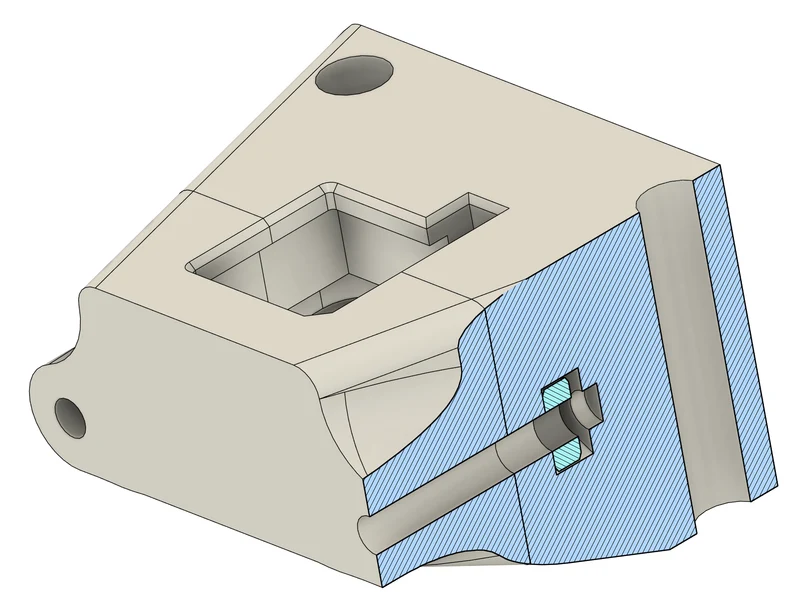

Обе детали напечатаны без поддержек с использованием гибкой нити для 3D-принтера eSUN 1,75 мм TPU 95A. Файл AOS_UL7-GPS_TPU.3mf включает команду паузы для вставки пластиковых гаек.

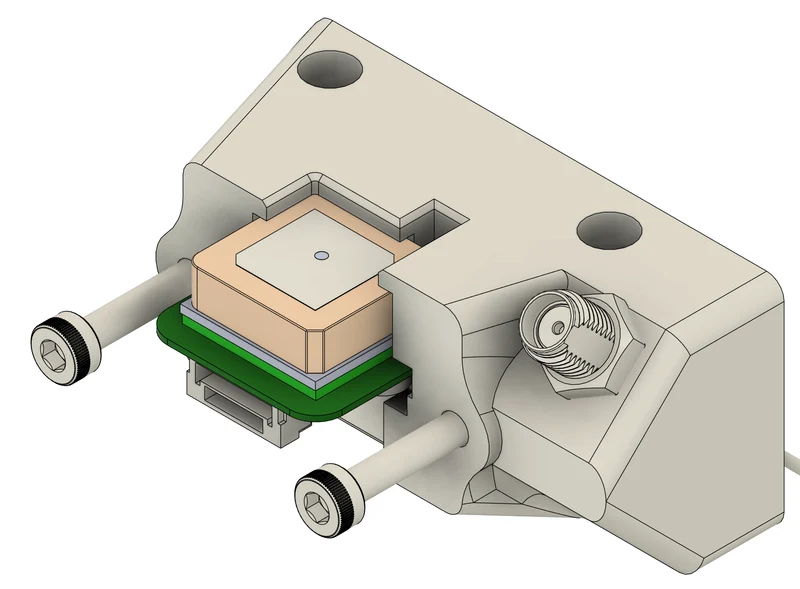

Пластиковые болты и гайки, используемые для минимизации помех в блоке GNSS/Компас.

Используемый материал:

Крепление IPEX или U.FL к SMA или RP-SMA с внутренней перегородкой. Проверьте соответствующие разъемы вашей антенны и блока VTx; пример крепления IPEX к RP-SMA с внутренней перегородкой RG178.
2 пластиковых болта M3 20 мм, например. Комплект нейлоновых шестигранных прокладок M3.
Матек M10Q-5883
eSUN 1,75 мм TPU 95A Гибкая нить для 3D-принтера

ПРИМЕЧАНИЕ. Никогда не подавайте питание на блок VTx, если антенна не прикреплена к перегородке SMA, иначе это может привести к повреждению VTx.

Наслаждаться!
