Угловой шкив проволочной антенны 4 дюйма...
Это шкив для использования с проволочной антенной, который обычно используется в качестве углового шкива с горизонтальной двухволновой петлей, также известной как «небесная петля». Диаметр листа составляет примерно 4 дюйма (110 мм). Основная цель проектирования заключалась в том, чтобы ограничить проволоку, чтобы она не выходила из канавки шкива и не могла застрять между стороной шкива и рамой шкива. Он должен легко работать с проводами диаметром от 10 до 20awg, но до сих пор я использовал его только с THHN 14awg.

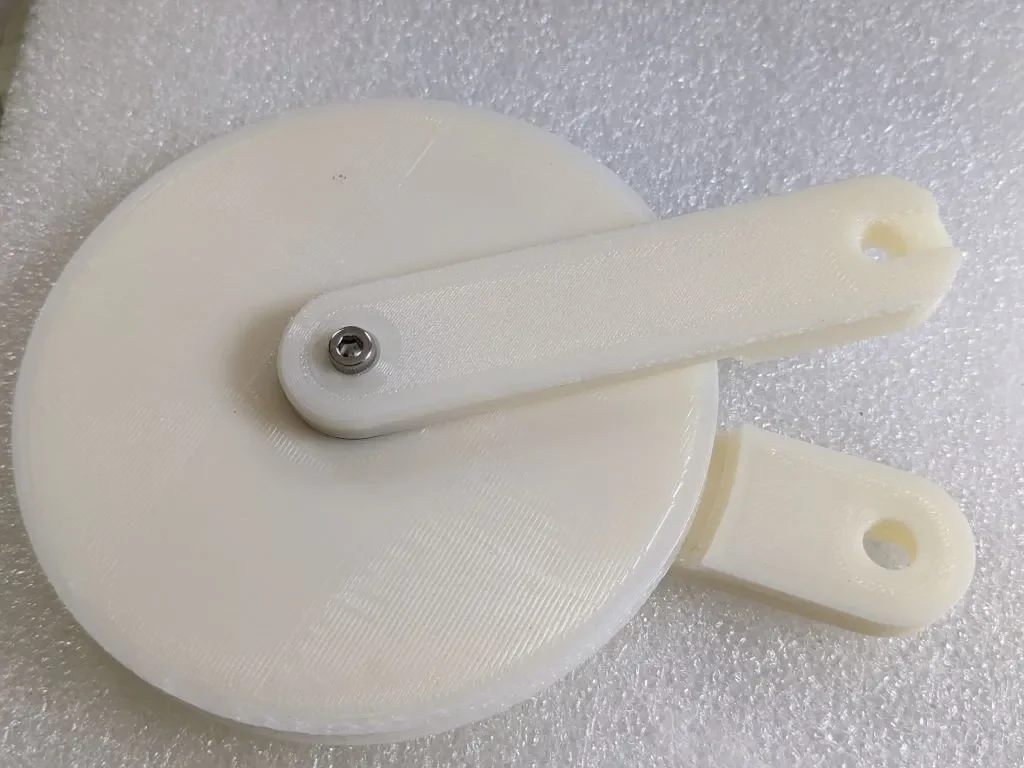

Это шкив с «разъемной рамой». Когда ось установлена, стороны рамы могут поворачиваться, что позволяет вставить предварительно натянутый провод без необходимости доступа к концу провода. После установки прикрепление троса через отверстия на обоих концах рамы предотвратит их открытие. Отверстия на концах рамы должны соответст��овать линии шириной до 8 мм.
Для сборки требуется подшипник типа 608 и винт M4 диаметром 20 мм, предпочтительно из нержавеющей стали. Проставочный элемент подшипника вставляется в подшипник во время сборки, чтобы можно было использовать винт M4 в качестве оси. На одной стороне рамы имеется отверстие с потайной головкой для установки колпачка M4, а другая имеет размер для ввинчивания винта M4. В зависимости от настроек вашего принтера может потребоваться удаление заусенцев с напечатанных деталей (или механическое воздействие), чтобы можно было вставить подшипник, прокладку и винт.

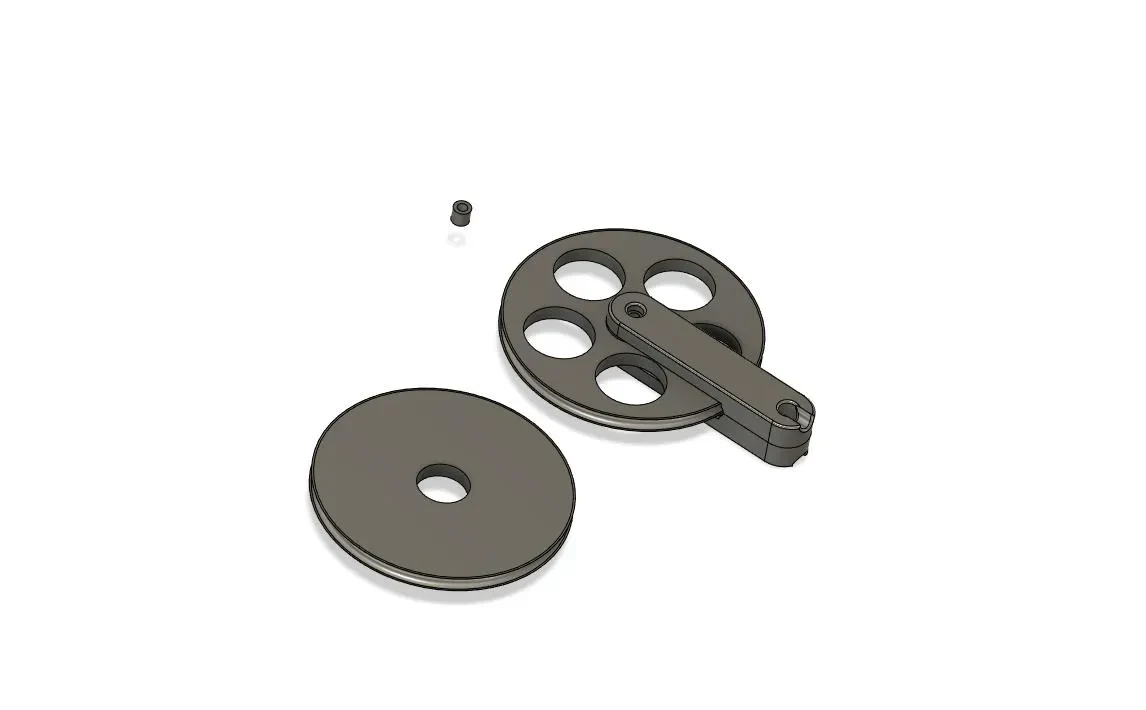

Предоставляются две версии ступицы: цельная и со спицами. В цельной версии используется примерно на 25 % больше материала, чем в версии со спицами. Я использовал 5 стен, 5 верхних/нижних слоев и 20% заполнения.
Используемая нить должна быть устойчива к погодным условиям и ультрафиолетовому излучению. Я использовал ASA для своих последних отпечатков шкивов, но PETG может быть разумной альтернативой для краткосрочного использования.
Распечатайте самой плоской стороной вниз. Никакие опоры не нужны.
Исходный код предоставляется в виде файлов F360 и STEP.
Предыдущую 3-дюймовую версию можно найти здесь:
https://www.printables.com/model/437051-wire-antenna-corner-pulleys-3-inch
