Угловые шкивы для проволочной антенны 3 дюйма...
Это работа в стадии разработки. Я впервые пробую этот дизайн, информации о долгосрочном использовании не существует. Это может оказаться нежизнеспособным в долгосрочной перспективе. Используйте на свой страх и риск.
Предусмотрены две версии углового шкива проволочной антенны. Оба имеют втулку диаметром около 3 дюймов или 75 мм и предназначены для использования с проводом THHN 14awg. Эти шкивы не предназначены для типичных несущих нагрузок и предназначены только для использования с подвешенным антенным проводом.

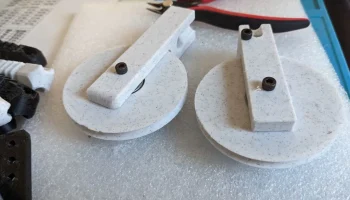

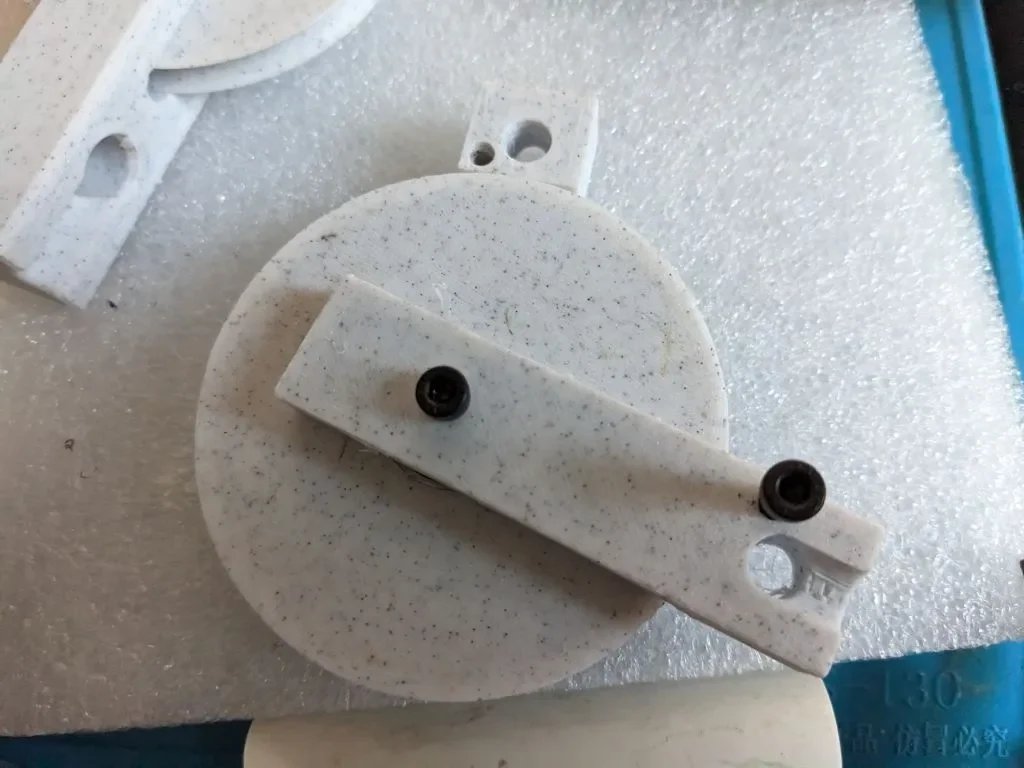

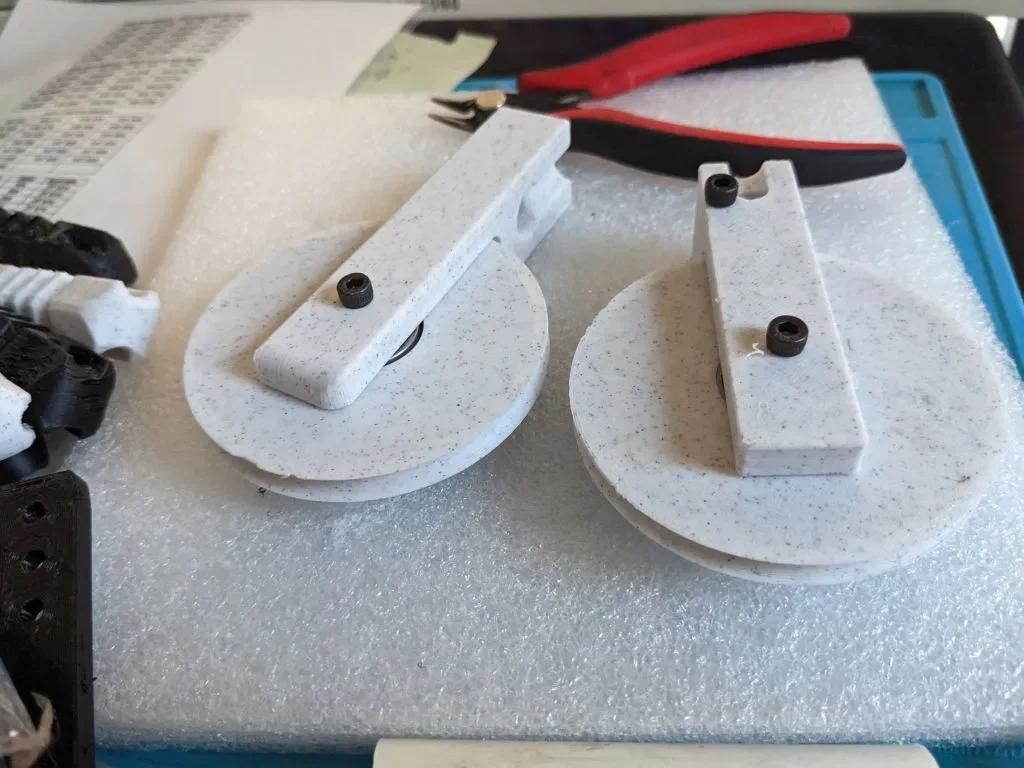

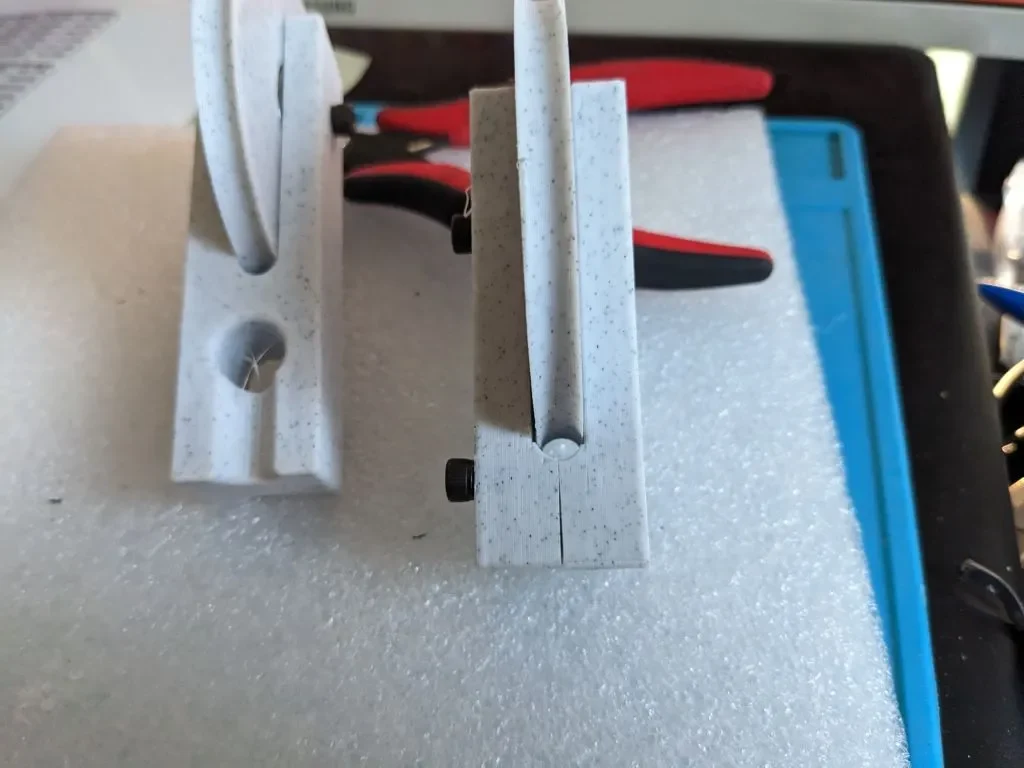

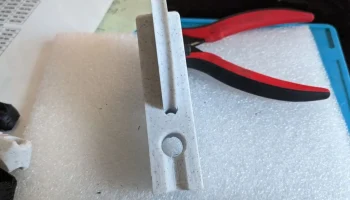

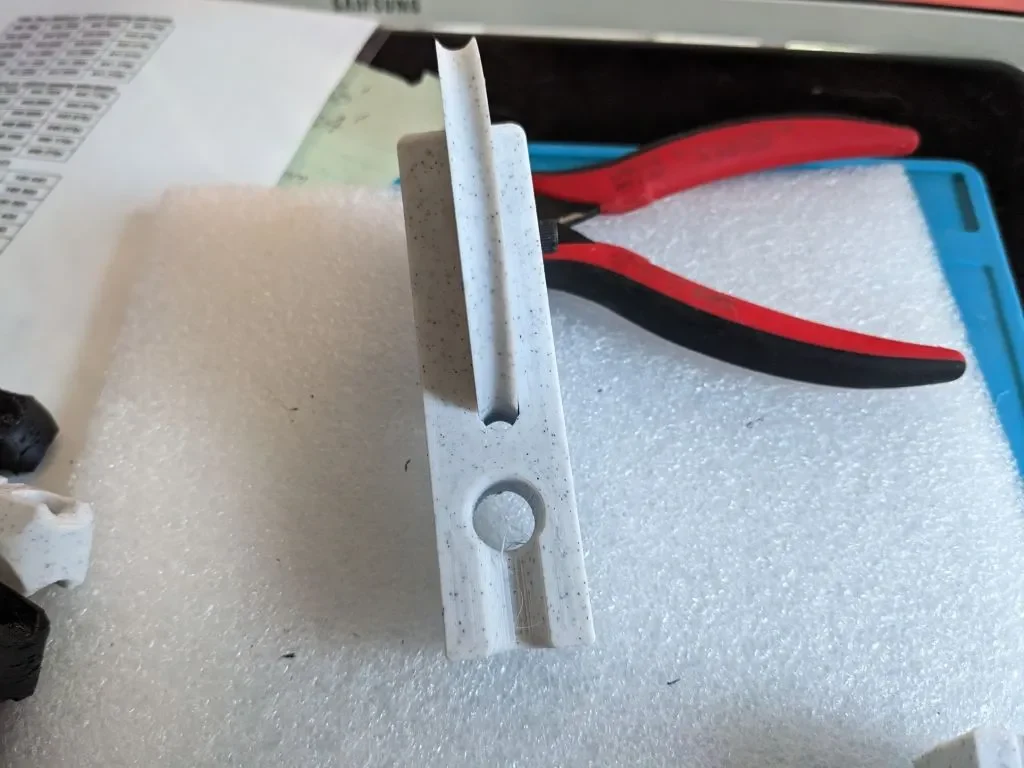

Две версии: фиксированная рама и разделенная рама. Помимо продевания проволоки через шкив, ось шкива с фиксированной рамой можно снять и заменить, чтобы добавить уже натянутый трос. Разъемный шкив рамы позволяет оси оставаться на месте, в то время как рама распахивается при удалении стопорного винта. Оба шкива были спроектированы так, чтобы их можно было прикрепить к шнуру для подвешивания.

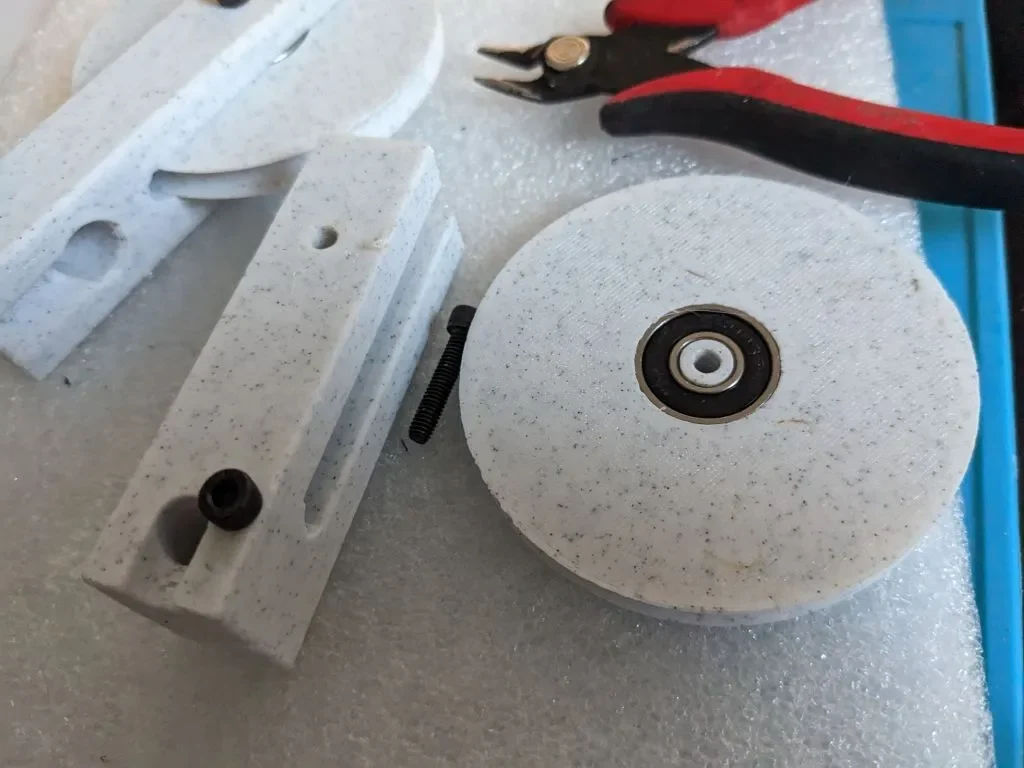

Оба шкива предназначены для сборки с использованием винтов M4 без гаек, причем винт самонарезает дальний конец компонента. Ступица обоих шкивов рассчитана на подшипник типа 608 с использованием центральной проставки для использования винта M4 в качестве оси (20-24 мм). Стопорный винт разъемной рамы должен иметь диаметр 16-20 мм. Стопорный винт можно считать необязательным, поскольку крепление подвесного шнура, скорее всего, закрепит части рамы в правильной ориентации. Рекомендуется использовать фурнитуру из нержавеющей стали.
Печать следует выполнять с использованием устойчивой к атмосферным воздействиям и УФ-излучению нити. Рекомендуется большое количество стенок и верхнего/нижнего слоя. Я ис��ользовал 9 для своих отпечатков. Никакие опоры не нужны.
После печати сгладьте или сбруйте все дефекты, которые могут помешать легкому вращению.
Альтернативные версии рамы включают в себя выемку диаметром 3 мм на входе винта оси, позволяющую использовать винт с головкой диаметром 20 мм.

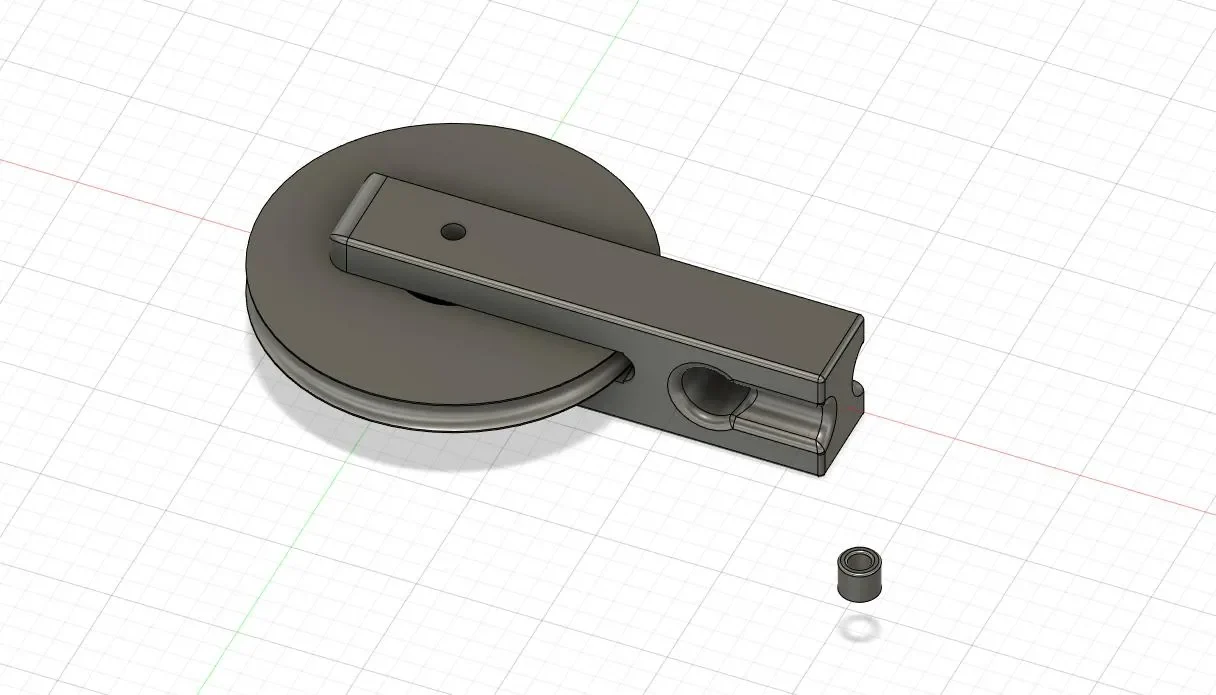

08.07.2023 — заменены напильники с разъемными шкивами, незначительное изменение, уменьшающее используемый материал. Также добавлены файлы F360 и STEP. В настоящее время печатаю их в ASA.
4-дюймовую версию можно найти здесь:
https://www.printables.com/model/523547-wire-antenna-corner-pulley-4-inch
