Крепление Volador VX3/VX3.5 Walksnail Moonlight с двойной...

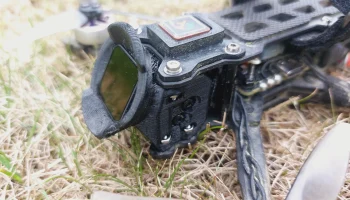

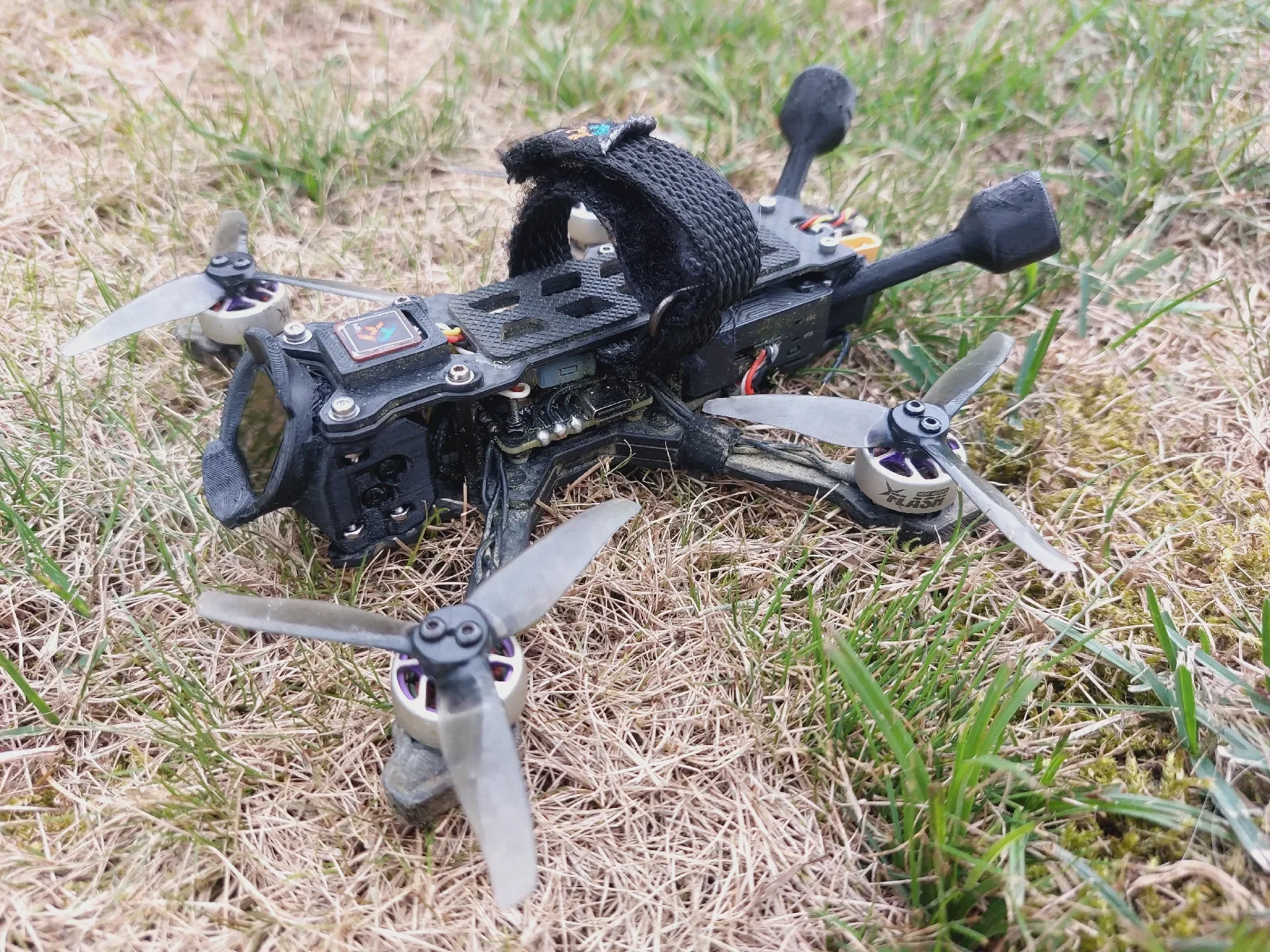

Авария моего квадрокоптера Volador VX3 FPV неоднократно приводила к изменению угла обзора или повреждению моей камеры, поэтому я разработал эту штуку.

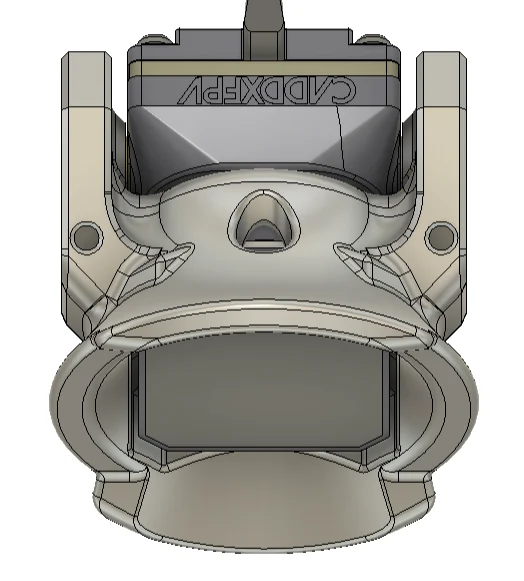

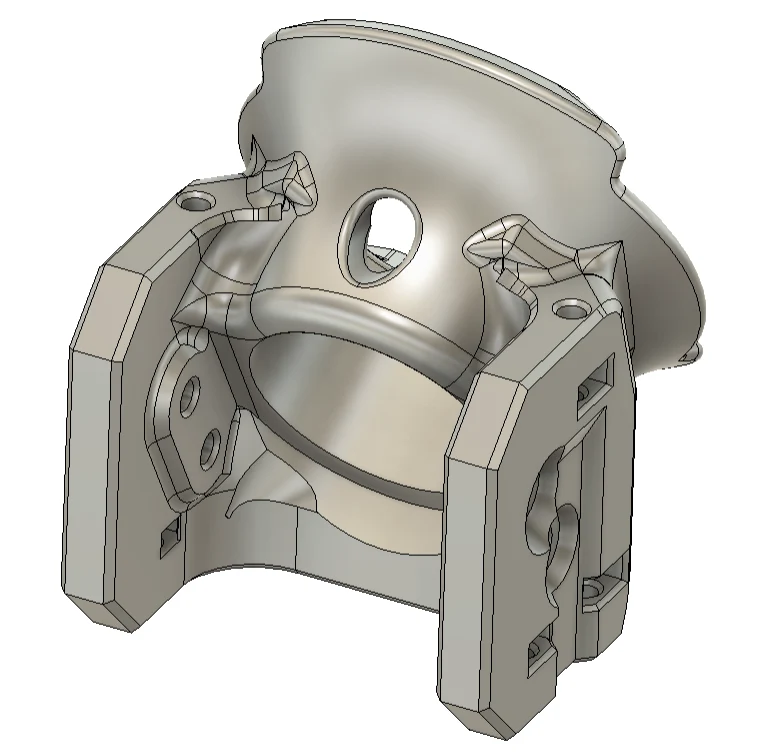

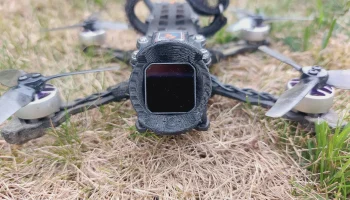

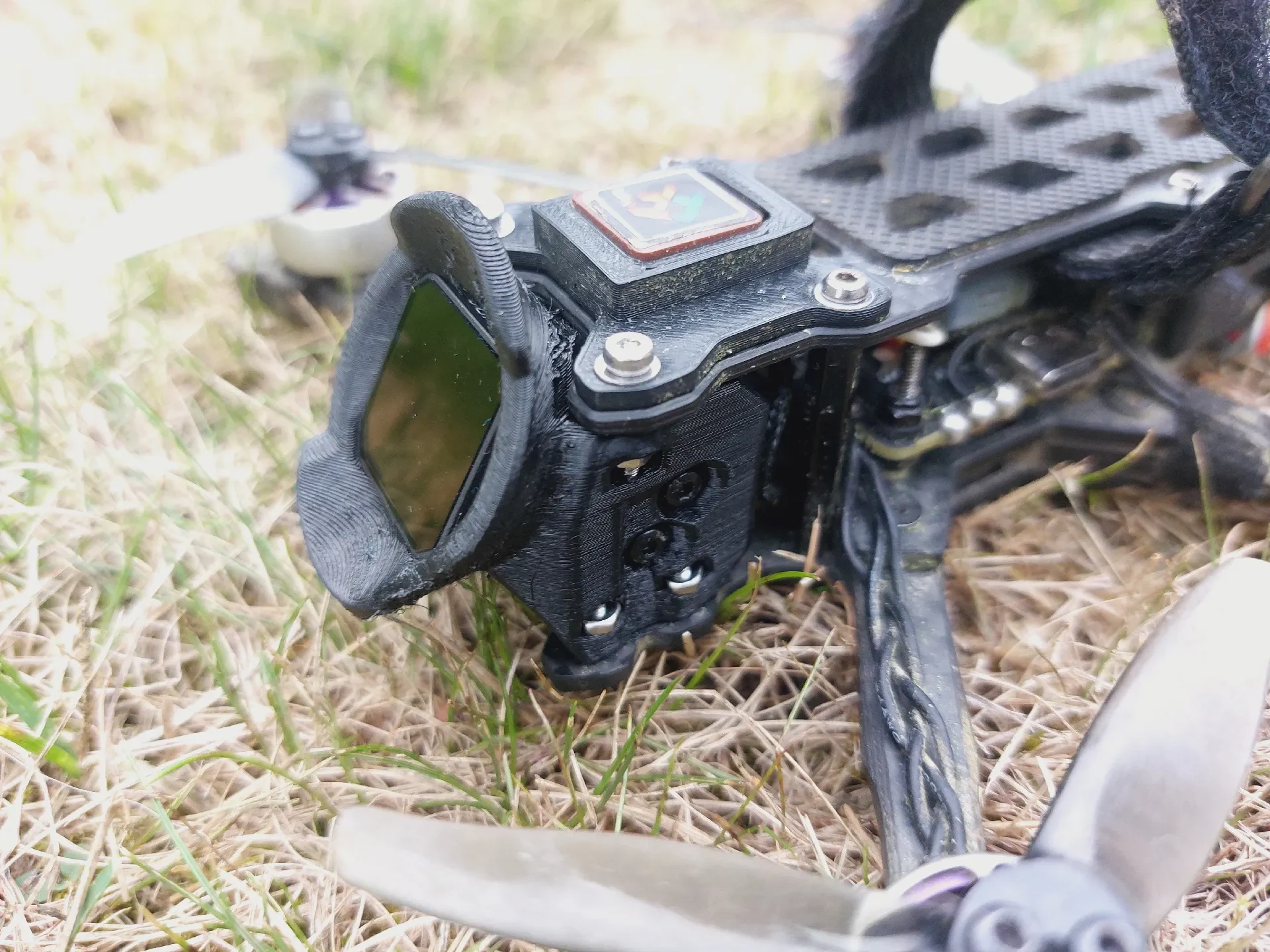

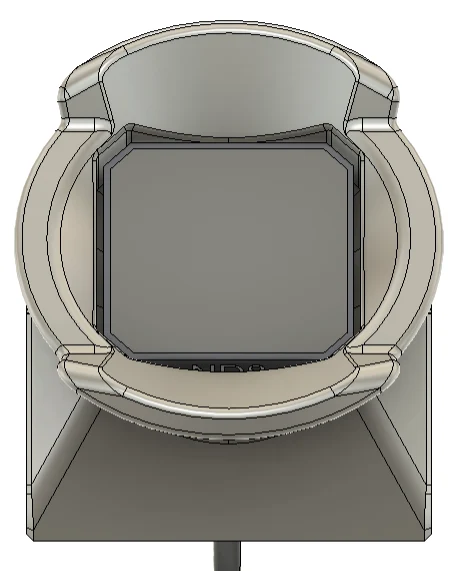

Он подходит для Walksnail Moonlight с фильтром или любой другой камеры FPV диаметром 19 мм с фиксированным углом 30°. Встроенная защита объектива предотвращает повреждение камеры. Отверстие вверху предназначено для снятия ND-фильтра.

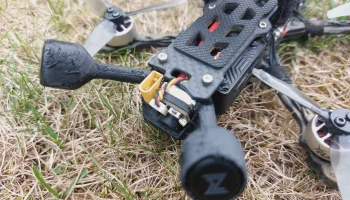

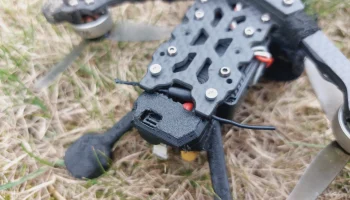

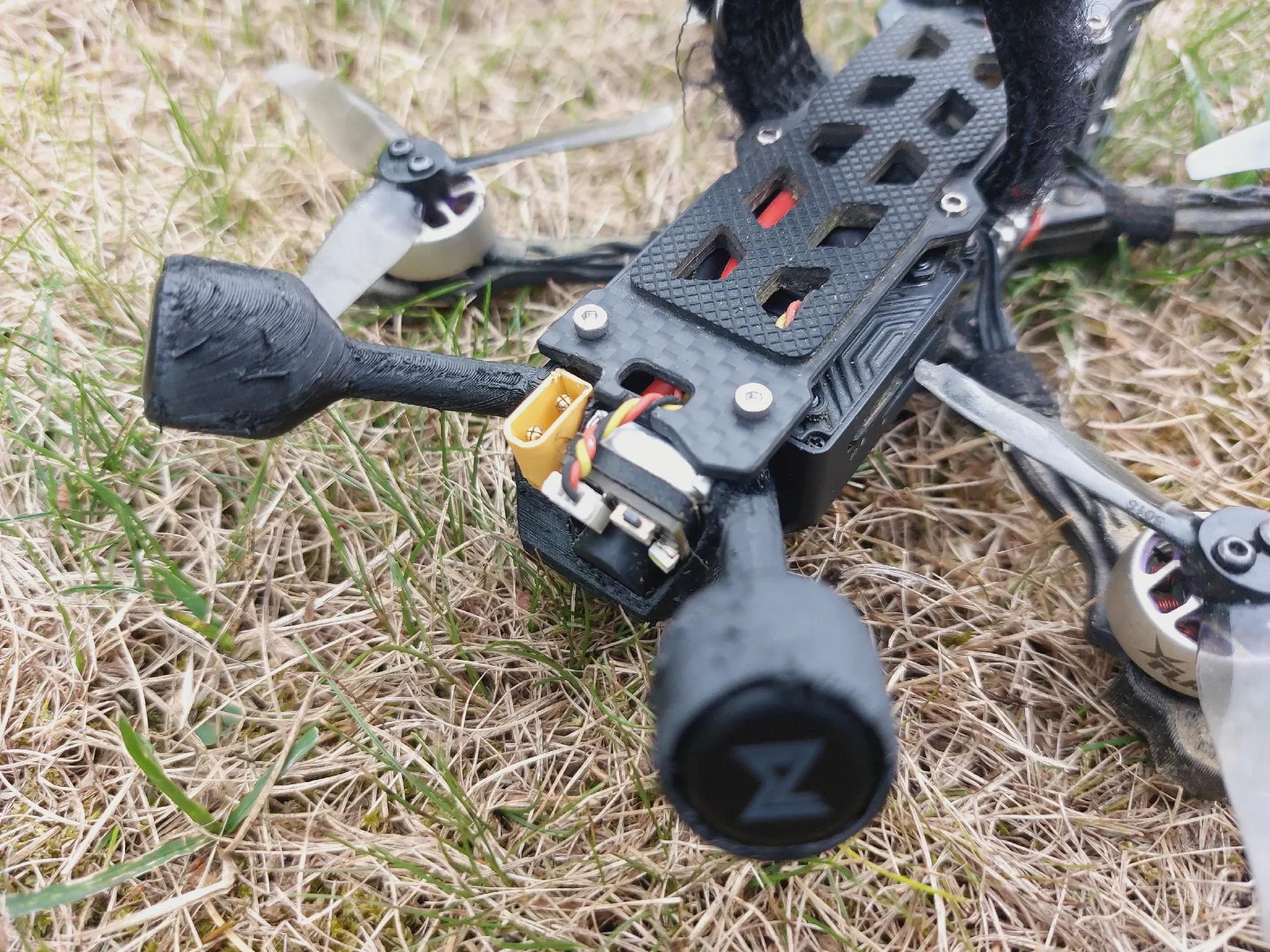

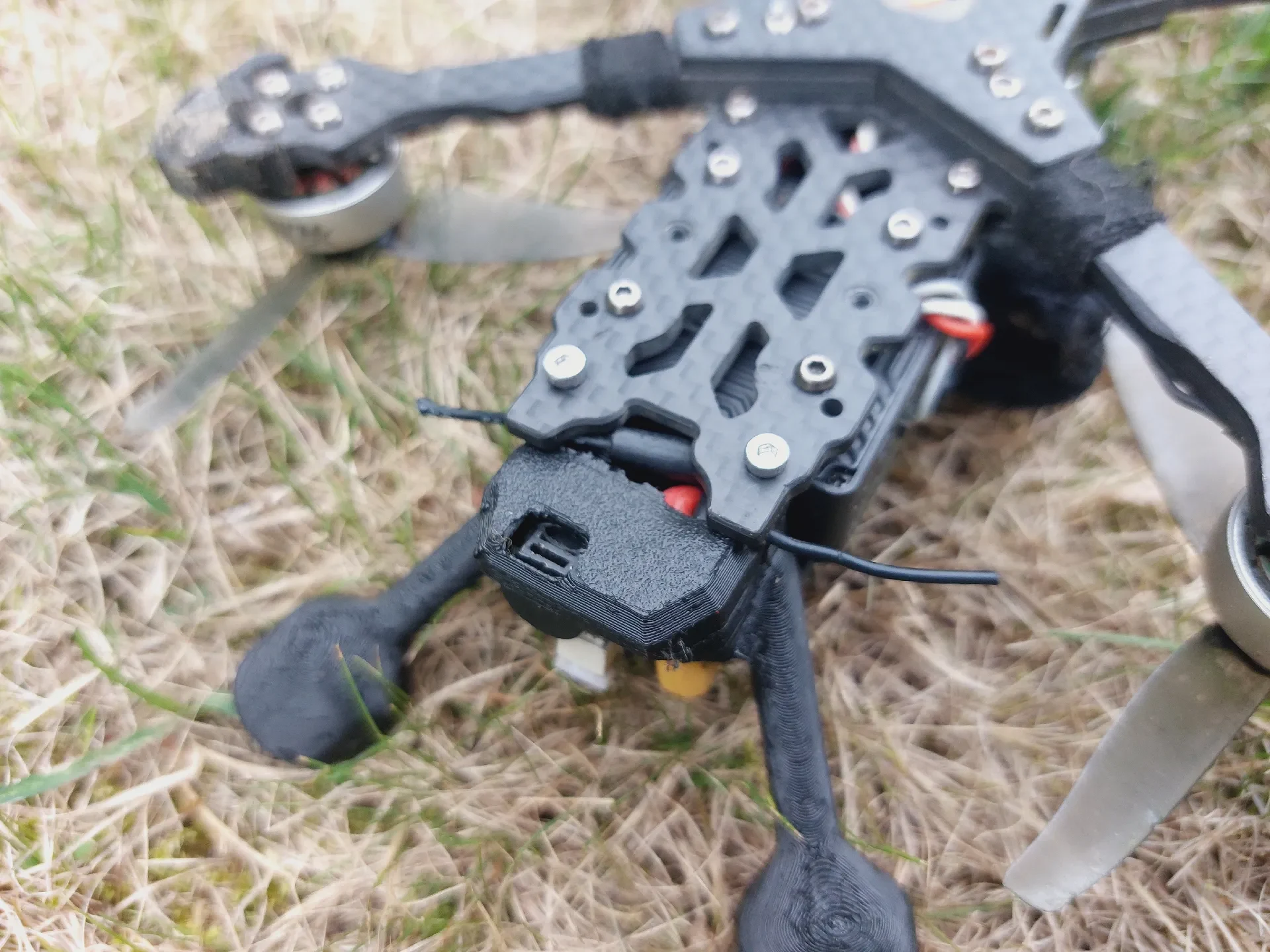

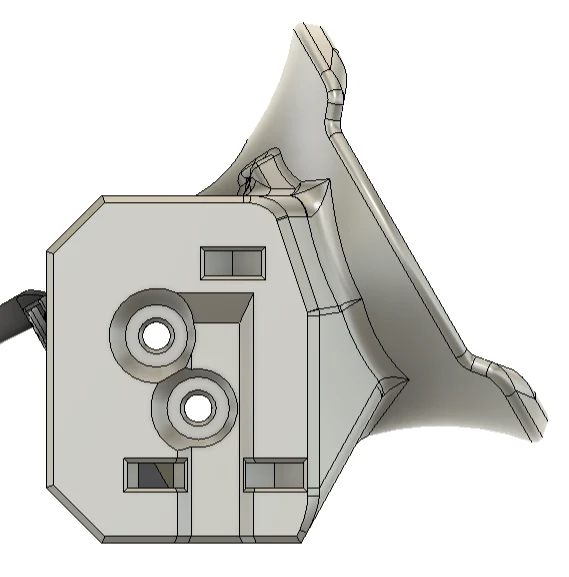

Крепление антенны подходит для штатных антенн Caddx, поставл��емых с Moonlight, а также для зуммера JHEMCU JHE42B (23x17x17 мм) и разъема XT-30. Прорези в нижней части предназначены для установки Т-образной антенны. Чтобы установить разъем XT30, припаяйте к нему провода под углом и вставьте его сверху. При необходимости нанесите клей CA. Поскольку рамка перекрывает разъем, вам придется немного подпилить, чтобы можно было вставить разъем аккумулятора.
Печать из ТПУ с 2 или 3 периметрами. Для сборки потребуются 10 гаек М2 и 10 винтов М2х10, так как оригинальные слишком короткие. Если вы хотите добавить дополнительные детали, такие как крепление GPS или RX, используйте винты M2x12.
Также ознакомьтесь с другими моими материалами, связанными с RC. Летайте безопасно и наслаждайтесь печатью!
