Складная антенна Radiomaster Boxer

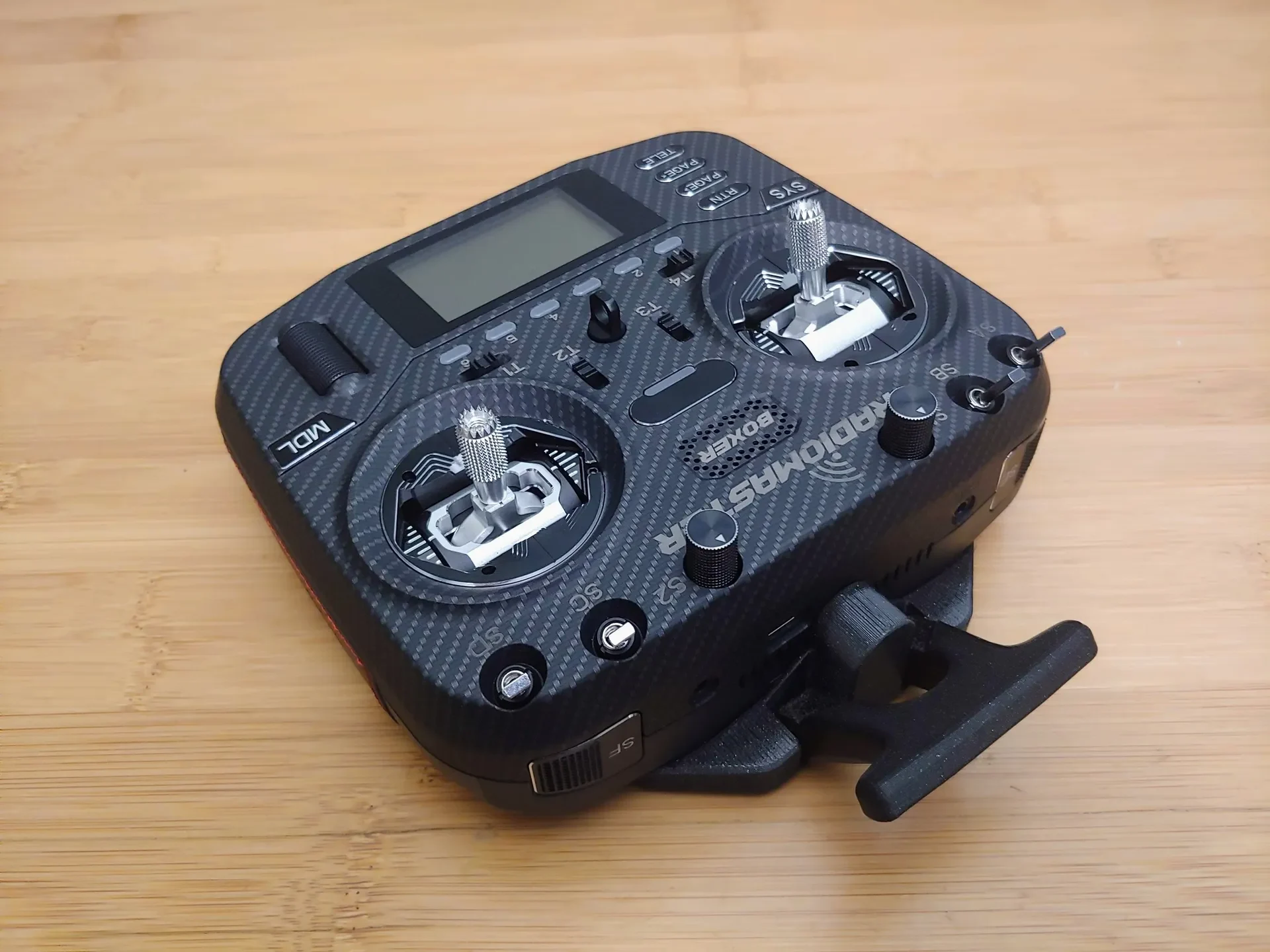

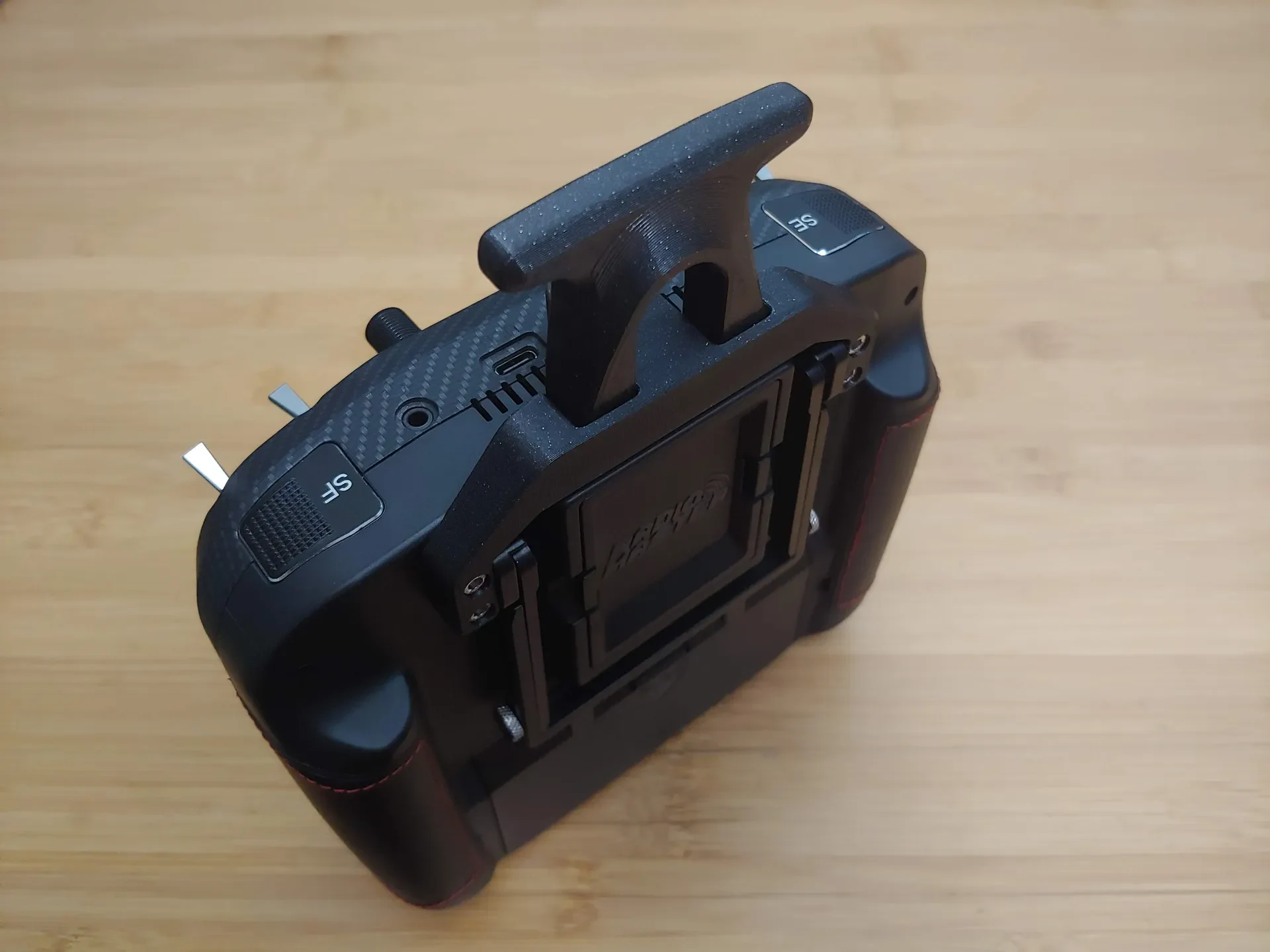

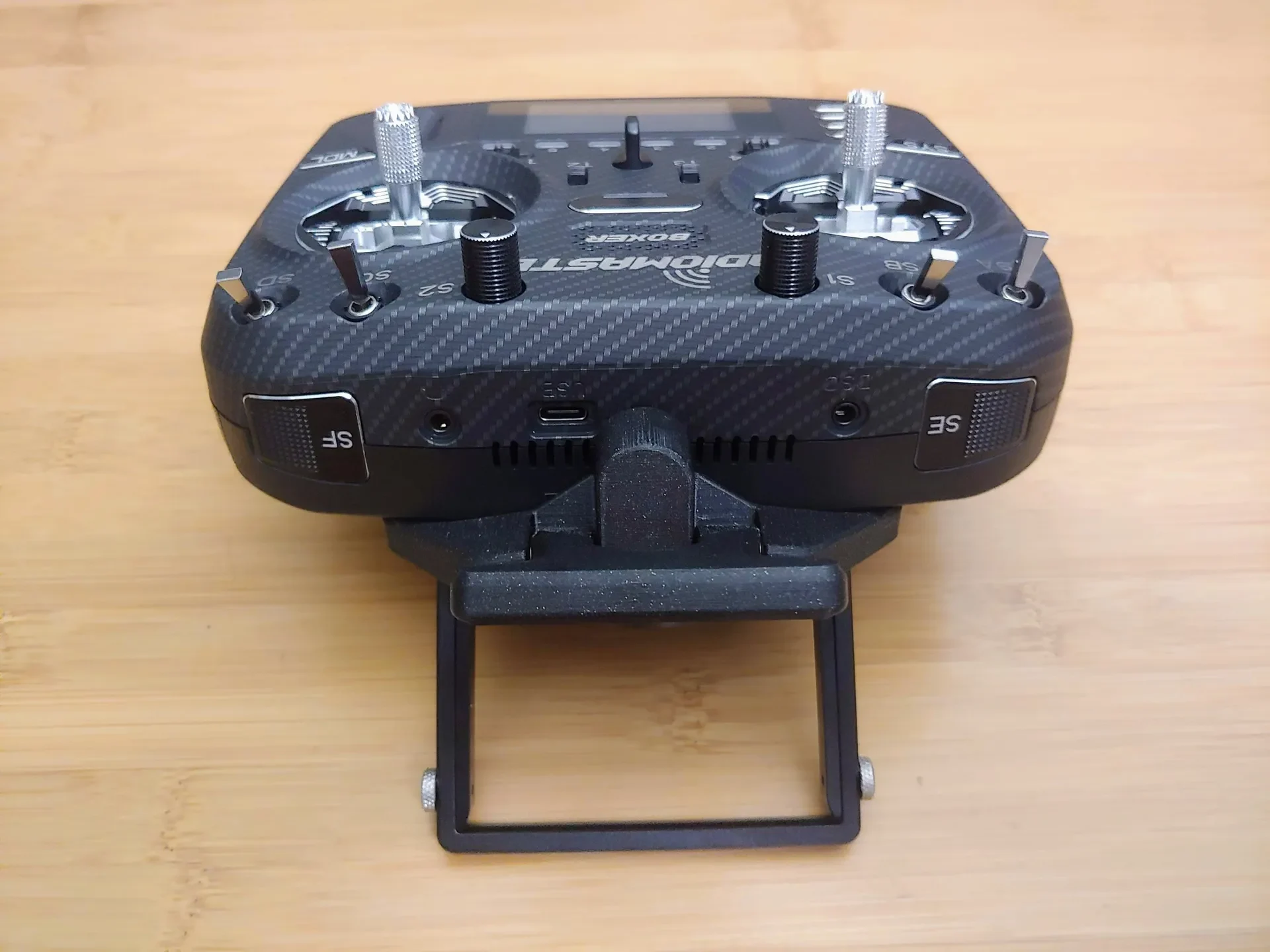

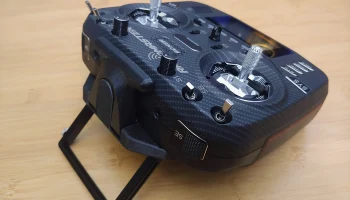

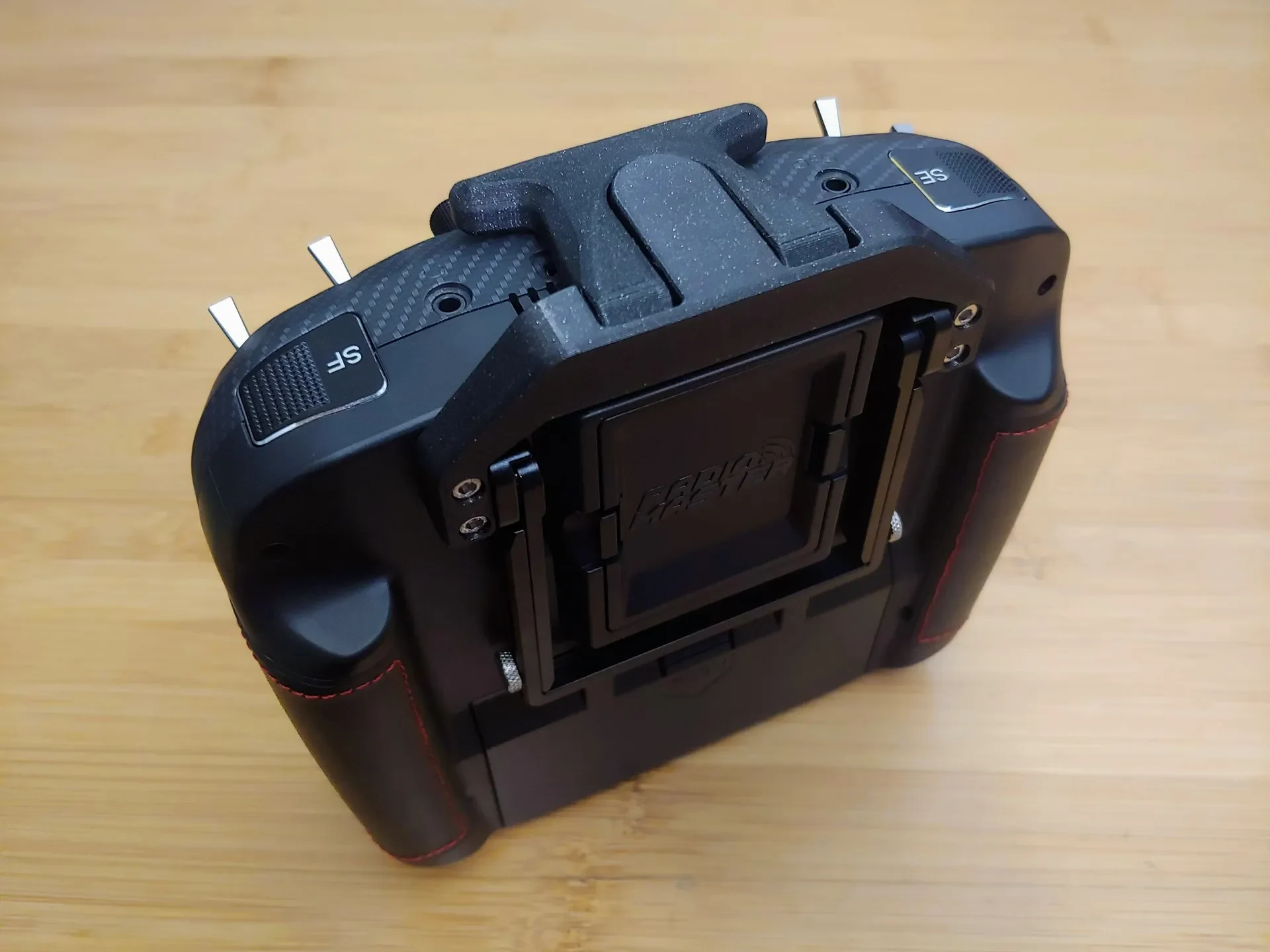

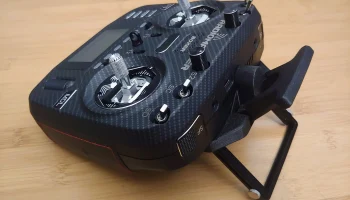

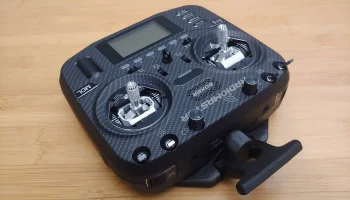

Низкопрофильная складная антенна для Radiomaster Boxer, которую можно оставить установленной, бросив радиостанцию в сумку! Антенна крепится болтами с помощью винтовых отверстий на ручке для переноски и может быть установлена без разборки передатчика. Кронштейн, который подключается к передатчику, не выходит за пределы отсека для модулей, поэтому он не должен мешать никаким модулям и не влиять на то, как радиостанция располагается сзади.

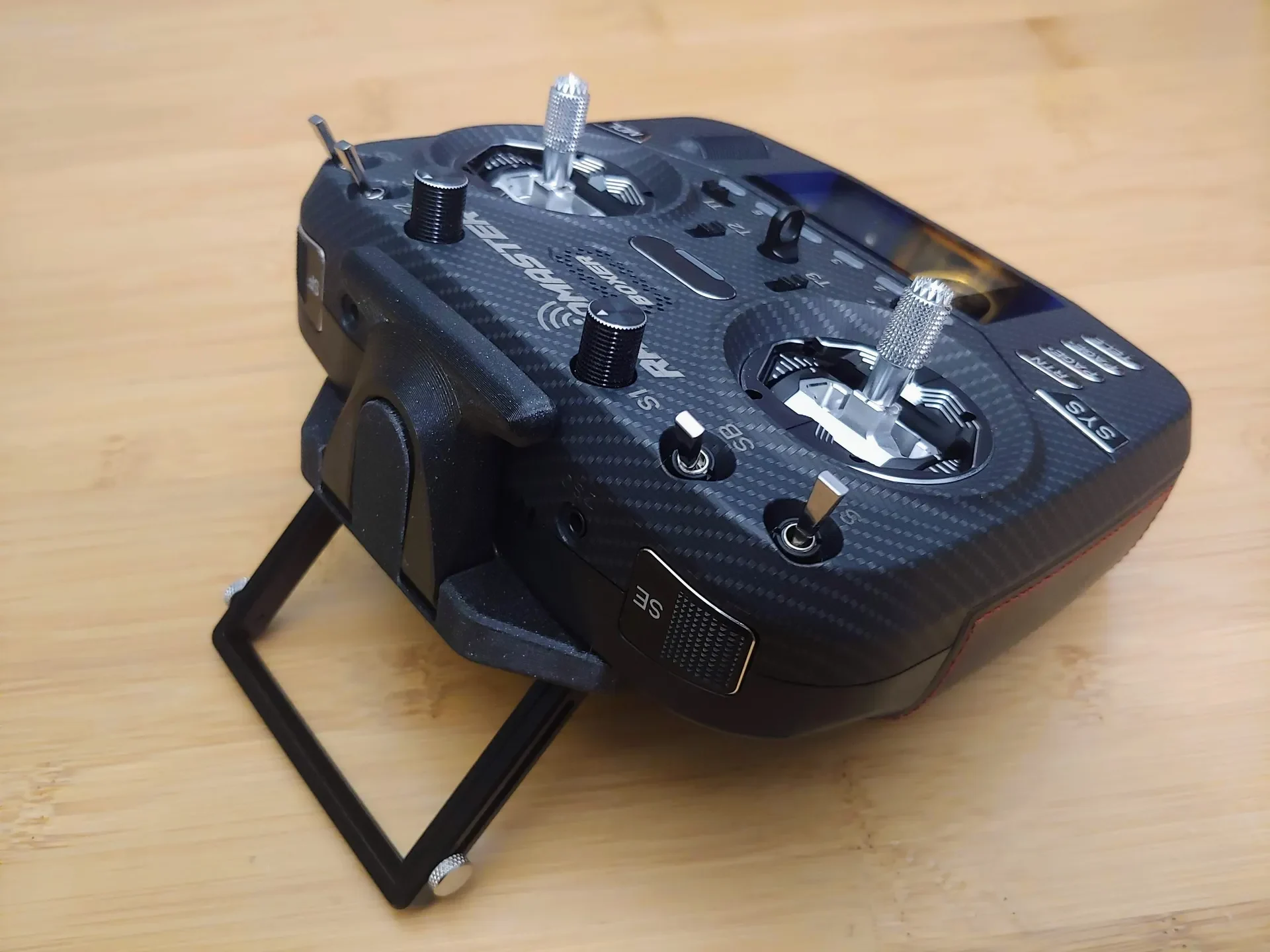

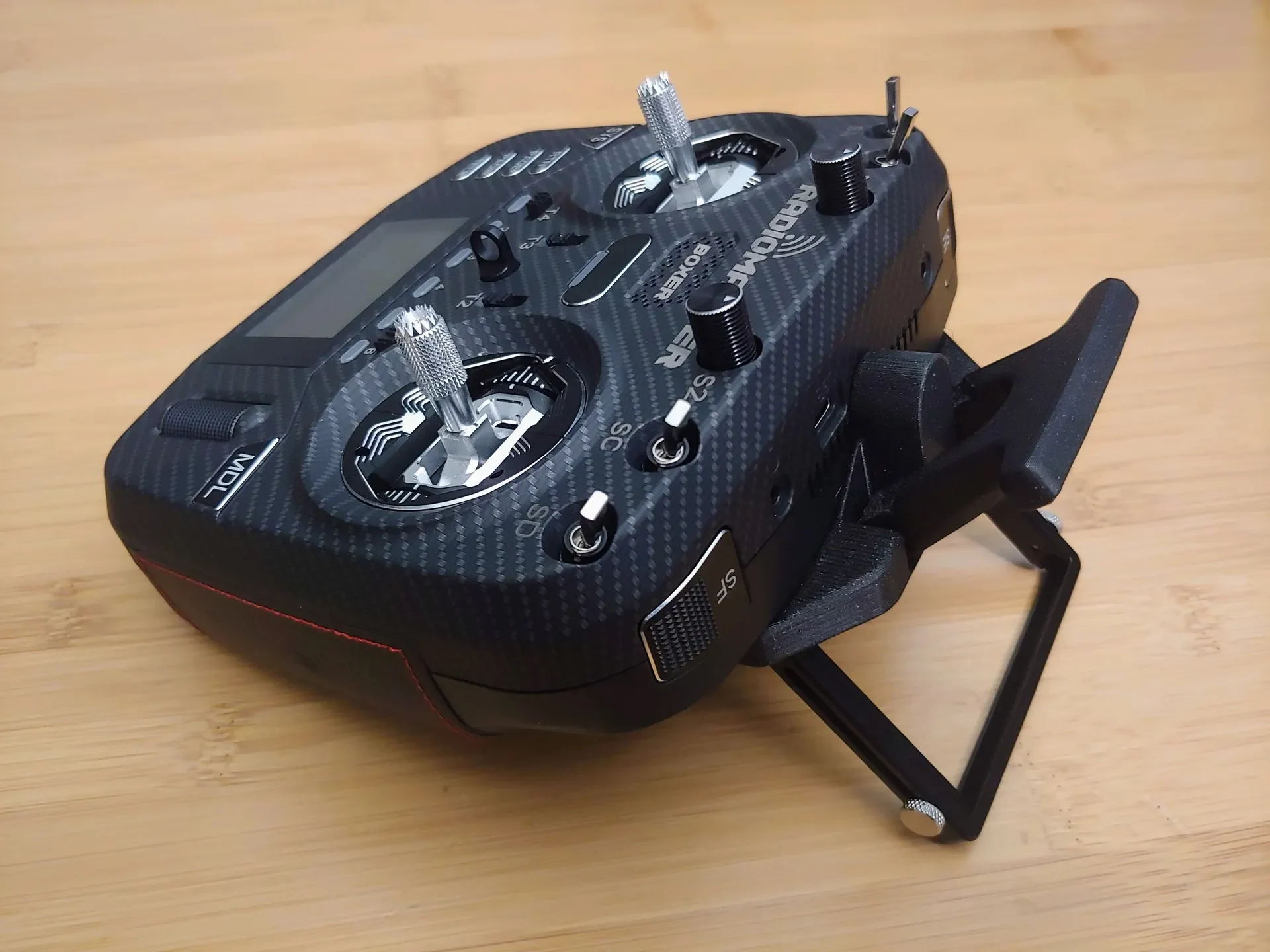

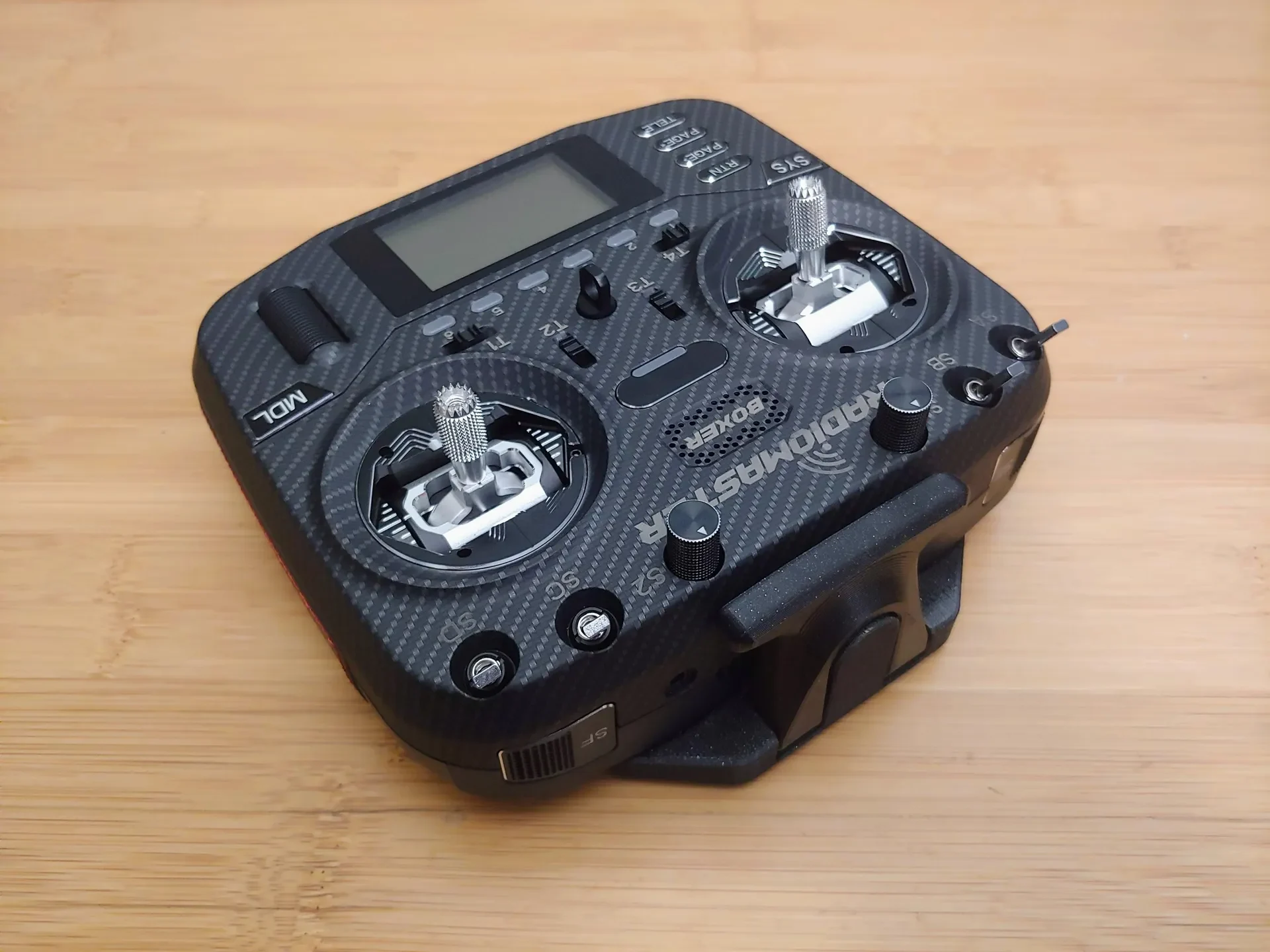

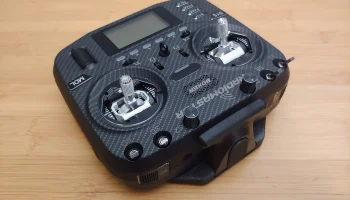

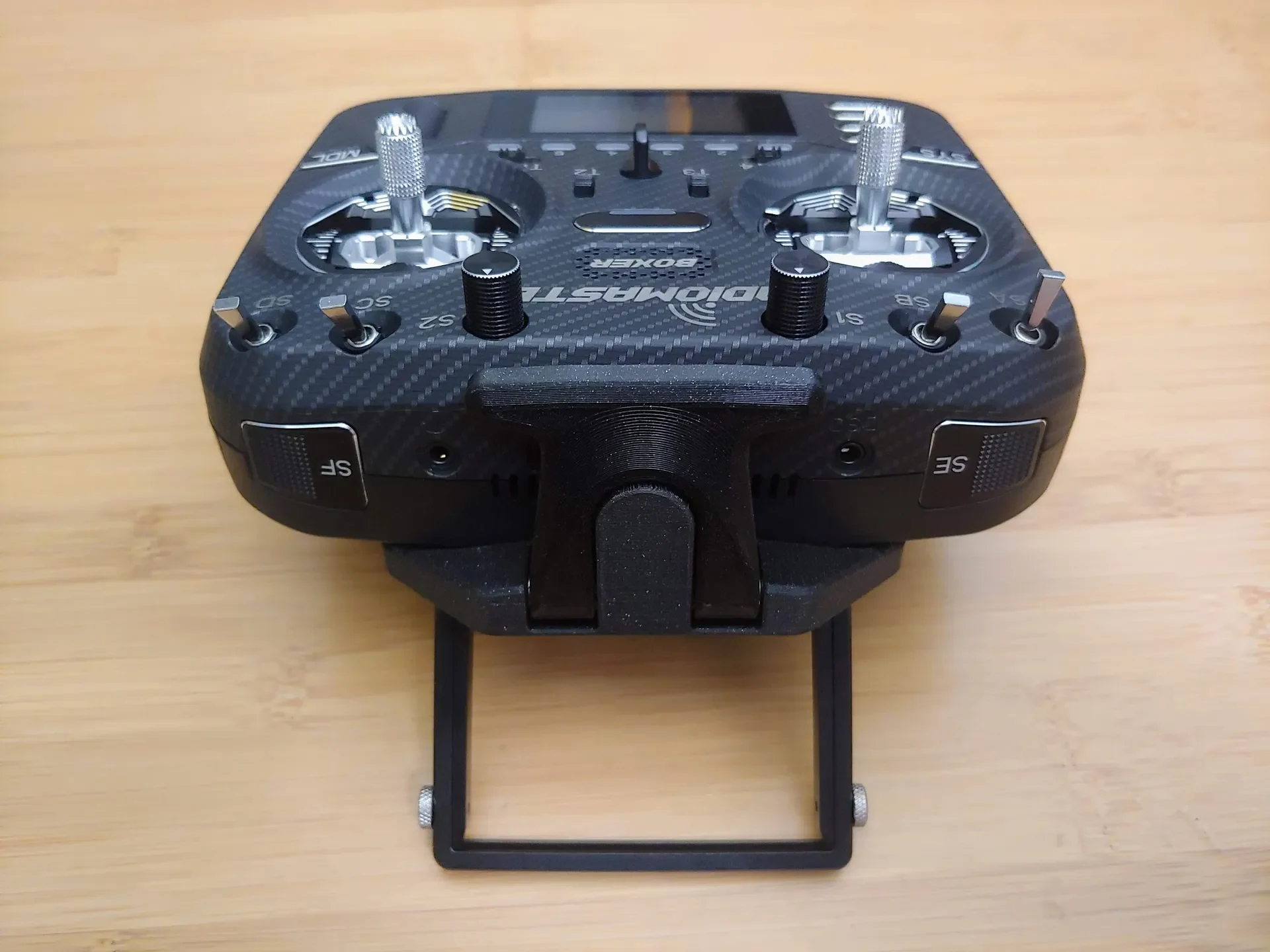

Доступны две версии: одна для стандартного Boxer, для которой требуется снять ремень для переноски, и одна для Boxer Max, которая крепится болтами поверх металлической складной подставки/ручки для переноски. Я не тестировал версию без подставки, поэтому, пожалуйста, оставьте комментарий, если распечатаете ее!
Спецификация материалов
Для сборки антенны вам понадобится следующее:
1x антенна ELRS Happymodel 90 мм, 2,4 ГГц
1 прямоугольный обжимной разъем RP-SMA для RG-174 или аналогичного небольшого коаксиального кабеля (я использовал Digikey, деталь № CONREVSMA012-G-ND)
4 винта с головкой под торцевой ключ M3x14
2 винта с головкой под торцевой ключ M3x10
2 нейлоновые гайки M3
2 шайбы M3 (необязательно, но рекомендуется)
Сборка
Шаг 1. Подготовьте антенну
Антенна вставлена посередине печати, но снять изоляцию гораздо проще, прежде чем антенна застрянет в детали.
Сначала отрежьте антенну до длины примерно 85 мм, измеренной от верха Т-образного корпуса до конца провода.
Снимите ~10 мм внешней изоляции с длинной ножки антенны. Лучший способ, который я нашел, — аккуратно прижать проволоку к коврику для резки очень острым лезвием, а затем повернуть антенну, удерживая нож неподвижно.
Отодвиньте экранирующую оплетку и зачистите внутреннюю изоляцию примерно на 1 мм. Облужите оголенные внутренние провода небольшим количеством припоя.
Шаг 2. Распечатайте детали
Файлы .3MF доступны для обеих частей с моими предпочтительными настройками и паузой, включенной на правом слое. Я рекомендую высоту слоя 0,15 мм для обеих частей.
Кронштейну передатчика потребуются опоры в отверстиях для винтов, но он должен нормально печатать без каких-либо других опор из PLA или PETG. Корпус антенны нуждается в опорах под свесами возле оси.
Печать корпуса антенны необходимо приостановить перед печатью толщиной более 7,3 мм, чтобы можно было вставить заранее подготовленную антенну. Вставляя ан��енну, обязательно надавите на нее до упора по всей длине и приклейте свободный конец к основанию. В канале имеются некоторые удерживающие элементы, которые помогут удерживать проволоку на месте во время печати.
Возобновите печать и навсегда запечатайте антенну в корпусе. После завершения печати антенна готова к сборке!
Шаг 3: Сборка

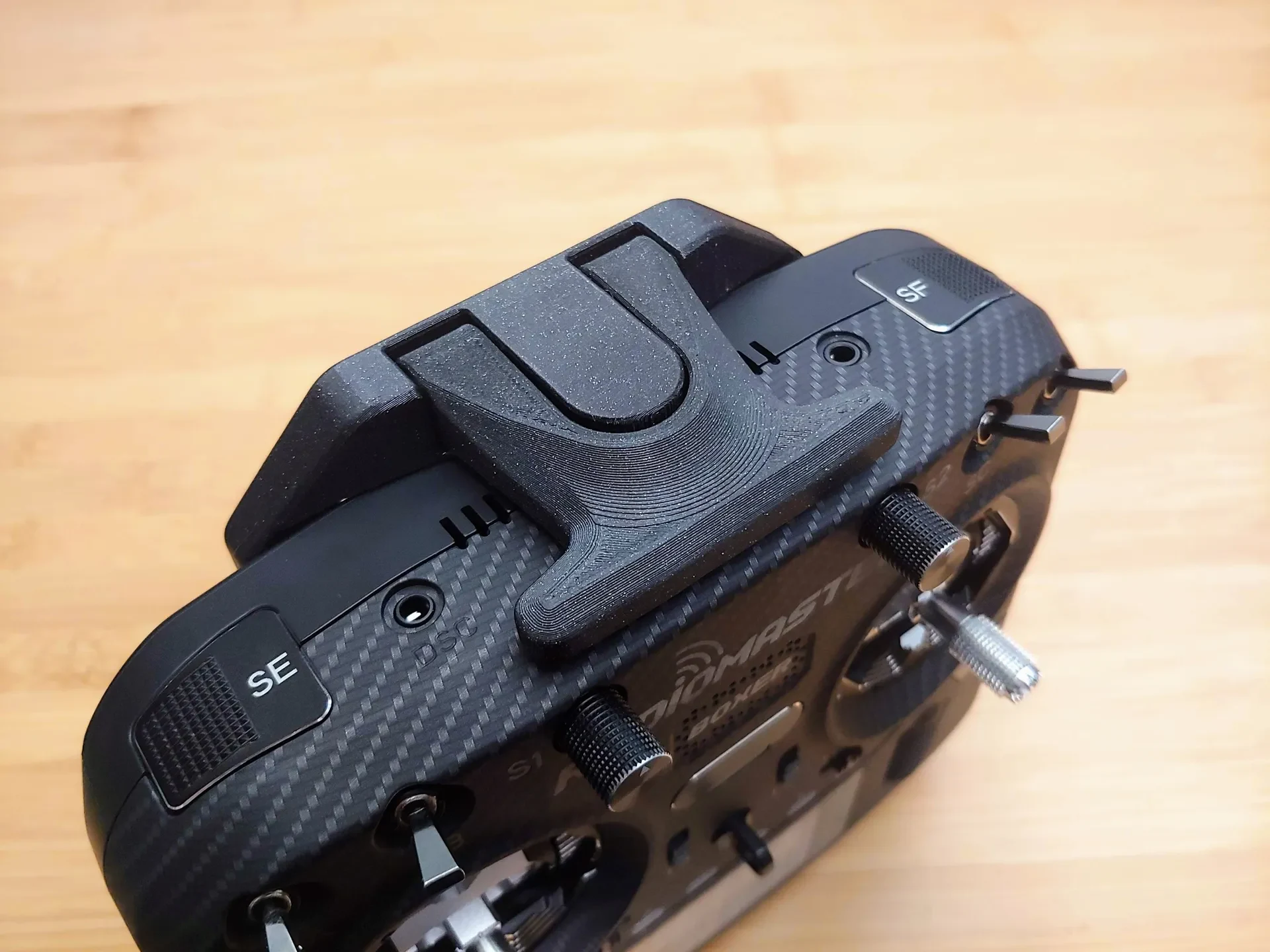

Пропустите анте��ну через отверстие в кронштейне передатчика. Далее вам нужно будет закрепить корпус антенны на кронштейне передатчика. Для этого корпус антенны должен слегка прогнуться, чтобы возникло небольшое сопротивление. Чтобы не защемить кабель при соединении деталей, вставьте антенный кабель в паз рядом с выходом антенны, как показано ниже.
Вставьте винты M3x10, нейлоновые гайки и шайбы, как показано ниже. Протяните антенный кабель в небольшой канал на корпусе антенны, чтобы позволить винту с головкой под торцевой ключ пройти сквозь него со стороны антенны. Выравнивание шайб может быть немного неприятным, но помогает небольшая отвертка, с помощью которой можно их перемещать.
Затягивайте винты до тех пор, пока они оба не будут плотно прилегать, а затем используйте их для регулировки натяжения складывания по желанию. Винты необходимо понемногу поворачивать коротким концом шестигранного ключа. Когда они будут плотно прилегать, вы увидите, что винт едва выходит из гайки, как показано ниже.
Шаг 4. Заделите кабель
Сейчас самое время надеть на антенный кабель кусок термоусадочной трубки, чтобы прикрыть припой на последующих этапах!
Плетеная изоляция должна проходить через рифленую часть разъема, но если вы используете такой разъем, как мой, крошечное экранирование антенны просто не расширится так далеко. Расширьте оголенную защитную оплетку пинцетом и сделайте в ней надрез.
