Frsky Taranis X9D+ 18650 Мод батареи

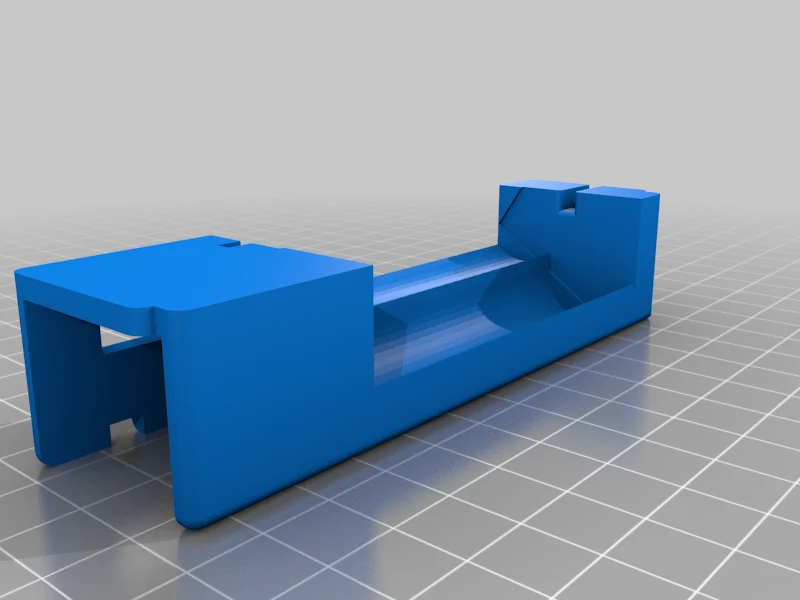

Я уже много часов летал со штатной батареей x9d+, но, на мой взгляд, ее хватает на недостаточно долгое время. У меня было несколько запасных 18650 (которые я использую для своих очков), и я решил, что они станут отличной заменой штатной батарее моего передатчика. Я нашел этот https://www.thingiverse.com/thing:2990863 дизайн наthingiverse и вдохновился, чтобы создать свой собственный. Моя конструкция позволяет легко снимать, заряжать и заменять элементы.
Я включил файл Fusion, если вы захотите изменить мой дизайн. Просто знайте, что я новичок в дизайне, поэтому файл очень беспорядочный.
Настройки печати
Бренд принтера:
Креативность
Принтер:
Эндер 3
Плоты:
Нет
Поддерживает:
Да
Разрешение:
0,16 мм
Заполнение:
15%
Нить: Sunlu PLA
Белый
Примечания:
Качество не так уж важно для работы этого мода, поэтому вы определенно можете использовать немного более высокое разрешение.
В качестве опор я использовал органические опоры, и они работали потрясающе, но, возможно, это даже можно будет распечатать без опор.
Пост-печать
Шаг 1: Приобретение запчастей
Этот проект не требует большого количества деталей;
18650 х2
Разъем баланса 2s (свой взял от старого аккумулятора)
Дополнительный провод + термоусадка (если есть)
Гирлянды (я купил их за 1 доллар в долларовом магазине)
Суперклей (по желанию)
Причина появления гирлянд не связана с огнями, а скорее с держателем батарейки типа АА, который питает их. Все, что нам от него понадобится, это металлический контакт изнутри держателя. Вы можете отпаять переключатель и фары и снять пластиковый корпус. То, что осталось, должно выглядеть как на картинке ниже.
До:
После
Шаг 2: Завершение держателя
Первый шаг — припаять длинный провод к большому металлическому куску.
При любой пайке металлических деталей проще всего сначала немного поцарапать металл наждачной бумагой, прежде чем припаивать его.
Провод от большого куска проходит по канавке в нижней части отпечатка и прикрепляется к середине разъема. Я наклеил изоленту на канавку, чтобы провод не вылетел. Если вы используете разъем от оригинального аккумулятора, вам нужно будет найти свой провод для середины (я использовал провод от сдохшего липо).
Следующие детали, которые нужно припаять, — это маленькие металлические детали. Я обнаружил, что самый простой способ сделать это — сначала разместить их в нужном месте, согнуть металл вокруг паза, смоделированного в детали, а затем припаять его изнутри.
Кажется, что детали остаются на месте довольно хорошо, но если вы планируете использовать клей для фиксации металлических деталей на месте, сейчас самое время это сделать. Лично я сделал это не на тот случай, если когда-нибудь решу распечатать обновленную версию.
На передатчике положительный провод идет к самому левому контакту.
Шаг 3: Резка

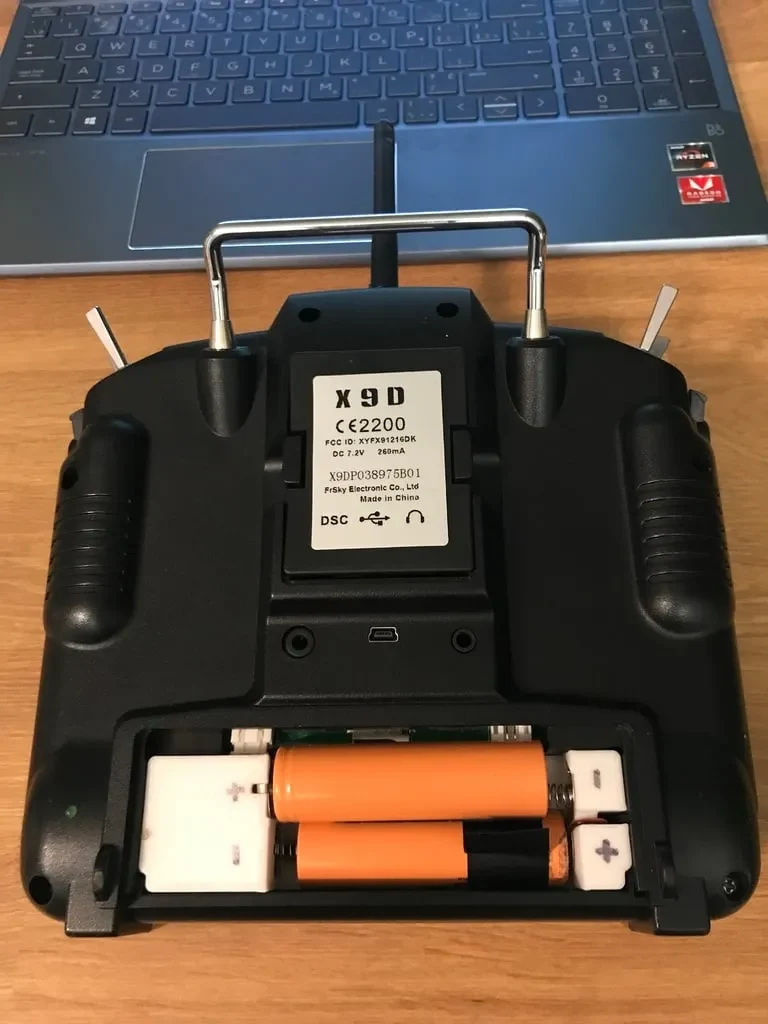

Теперь вам нужно вырезать опоры из спины Тараниса. На рисунке ниже показаны аккумуляторные отсеки после их разрезания.
Постарайтесь не поцарапать печатную плату, как это сделал я. Для резки я использовал комбинацию из точилки и нескольких фрез.
Шаг 4: Сборка
Вот здесь у меня были самые большие трудности. Подключить батарею после установки 3D-печатной детали было непросто, но, приложив немного усилий, мне удалось это сделать. Этой проблемы можно было бы избежать, если у вас более длинные провода и вы сначала подключаете разъем, а затем вставляете пластиковую часть.
Я обмотал положительный конец одного из 18650 куском ленты, чтобы его было легче вытащить из аккумуляторного отсека.
Крышка аккумуляторного отсека идеально подходит ко всему, если ее снять, чтобы под ней застрял оригинальный пенопласт.

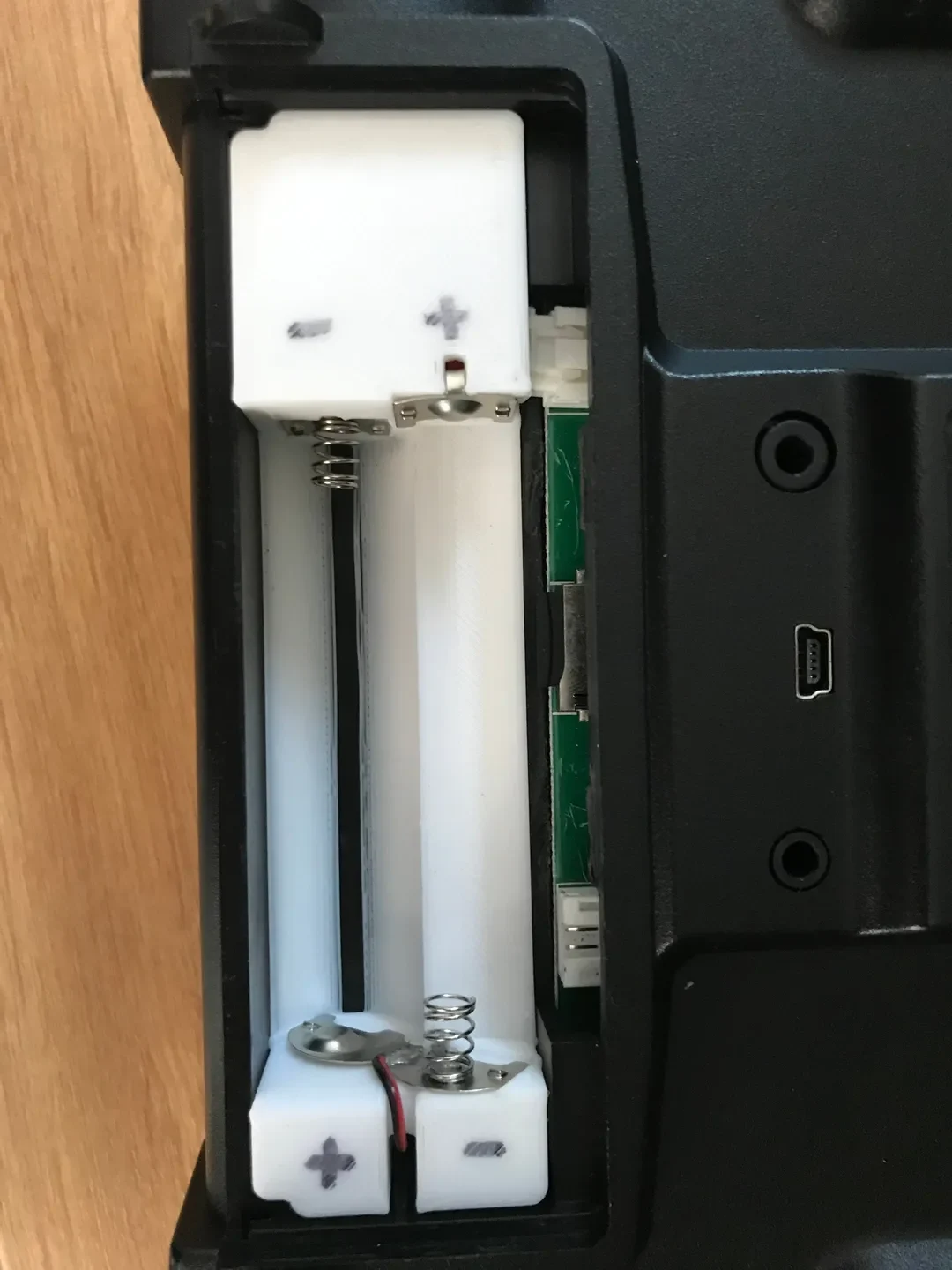

Законченный!
Надеюсь, вам понравился этот проект, и вы хотели бы увидеть любые его версии или ремиксы. Пожалуйста, прокомментируйте, если у вас есть какие-либо вопросы.
