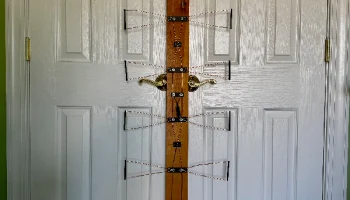

Телевизионная антенна DB8 - направляющие детали...
Этот ремикс включает в себя мою модифицированную часть, а также пошаговое руководство о том, как я построил свою антенну. Главным образом потому, что статья, ссылка на которую содержится в исходном списке моделей, в настоящее время неактуальна (по состоянию на 05.12.25). Когда я начал этот проект, у меня не было никакого опыта в проектировании антенн, но мне нужна была надежная альтернатива YouTube TV после отключения электроэнергии Disney/ESPN и роста стоимости подписки. Поскольку �� нахожусь достаточно близко к нескольким крупным вещательным вышкам, создание антенны OTA (Over-the-Air) оказалось идеальным решением, и теперь она надежно обеспечивает работу ABC, CBS, FOX и NBC (наряду со многими другими).
До этого проекта я никогда не слышал таких терминов, как «DB4» или «DB8». Благодаря некоторым исследованиям (и помощи ИИ) я узнал, что это относится к антеннам в виде галстука-бабочки. Более высокие цифры обычно означают более высокий выигрыш. Даже не обладая никакими знаниями в области радиочастот, мне удалось добиться отличных результатов, поэтому данное руководство призвано помочь другим, оказавшимся в такой же ситуации.
Полезные справочные статьи
Это были самые полезные ресурсы во время моей сборки:
Технический блог Майка — Руководство по сборке антенны DB4
Международный новостной центр — Антенна HDTV DB4 своими руками
Как построить антенну HDTV… ДЕШЕВО!
Предварительное условие: проверьте доступные каналы.
Прежде чем строить, выясните, какие станции OTA вы можете принимать из вашего местоположения. Все эти веб-сайты (как и многие другие) дают схожие результаты:
AntennaWeb — прогнозирование сигнала антенны
Channel Master — Бесплатные телеканалы от ZIP
RabbitEars — Карта поиска сигналов
Используйте их для определения доступных станций, расстояний и уровня сигнала.
Используемые материалы (помимо печатных деталей)
Провод Ромекс 12/2
Деревянная доска, ок. 5-6 футов
Адаптер с 75 Ом на 300 Ом (балун)
Коаксиальный кабель RG6 (сплошная медная жила рекомендуется для длинных трасс)
#6 шурупов для листового металла диаметром 3/4 дюйма
Плоские шайбы из нержавеющей стали 3/16 дюйма
Печатные детали
Я напечатал все детали из АБС-пластика для обеспечения термостойкости чердака.
8 × Центр галстуков-бабочек — точки соединения для каждого галстука-бабочки.
16 × проставка для галстука-бабочки с торцевой крышкой — удерживает концы галстука-бабочки на одном уровне
1 × Средний кронштейн — монтирует балун
4 изолятора Xover — предотвращает контакт в точках пересечения
Обзор сборки

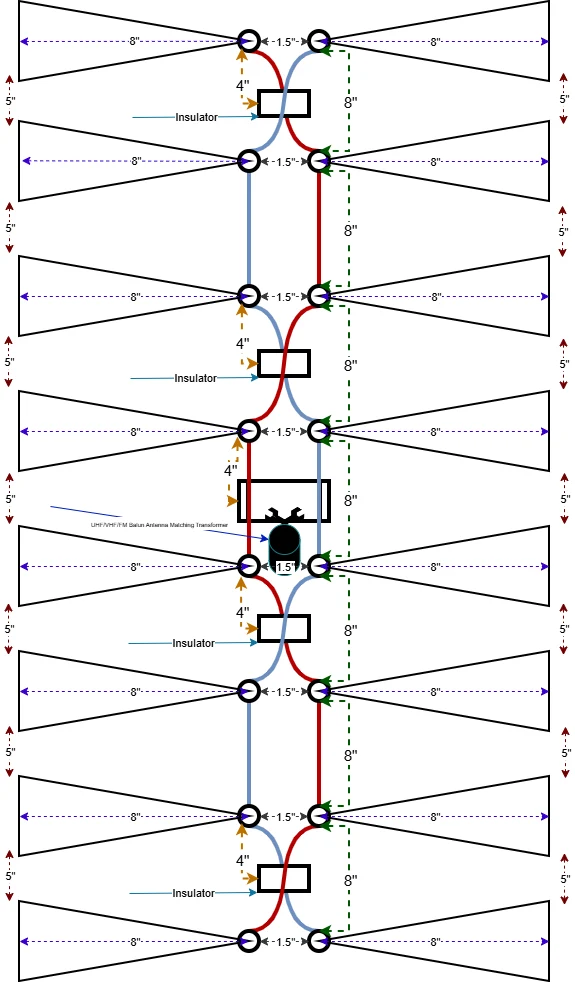

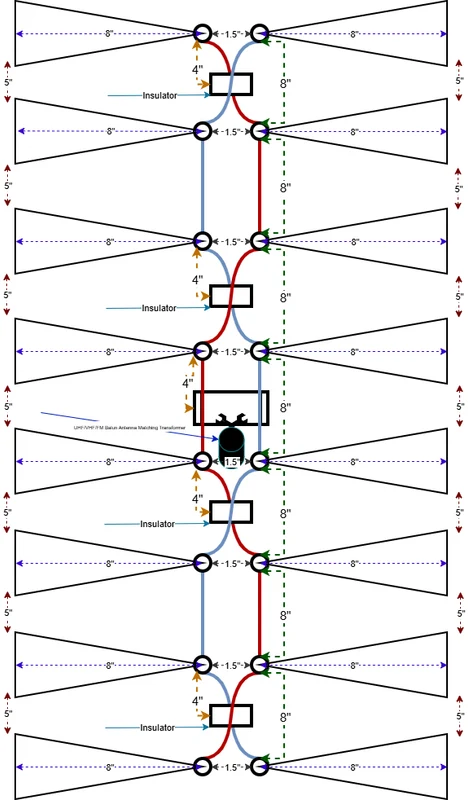

Схема ниже лучше всего иллюстрирует компоновку, но основные размеры таковы:
Каждый центр галстука-бабочки находится на расстоянии 8 дюймов друг от друга.
Изоляторы Xover устанавливаются между отсеками 1-2, 3-4, 5-6 и 7-8.
Средний кронштейн (балун) находится между отсеками 4 и 5.
Шаги
Отметьте и предварительно просверлите отверстия в доске, чтобы предотвратить раскалывание.
Свободно монтируйте печатные детали.
Пропустите два зачищенных медных проводника Romex через печатные направляющие фазовых линий.
Убедитесь, что кроссоверы чередуются правильно.
Для каждого галстука-бабочки отрежьте 16 дюймов проволоки, отметьте центр и согните вокруг винта в центре галстука-бабочки.
Поместите галстуки-бабочки в каналы, добавьте шайбы и затяните винты, чтобы обеспечить контакт.
Прикрепите торцевые заглушки/прокладки.
(Необязательно) Добавьте каплю суперклея, чтобы они не соскользнули во время работы.
Прикрепите балун к среднему кронштейну с помощью шайб и затяните винты, чтобы обеспечить контакт.
(Необязательно) Добавьте небольшое количество припоя к соединениям для обеспечения долгосрочной стабильности. У меня все работало отлично даже без пайки.
Эта таблица может помочь разбить ее еще больше:
Отсек/Секция
Проводка Действие
бухта 1
Начало фазовых линий здесь
Разрыв 1-2
КРОССОВЕР
бухта 2
Подключить галстук-бабочку
Разрыв 2-3
ПРЯМО (параллельные линии)
бухта 3
Подключить галстук-бабочку
Разрыв 3-4
КРОССОВЕР
бухта 4
Подключить галстук-бабочку
ТОЧКА ПОДАЧИ
Подключите балун здесь (в центре)
бухта 5
Подключить галстук-бабочку
Разрыв 5-6
КРОССОВЕР
бухта 6
Подключить галстук-бабочку
Разрыв 6-7
ПРЯМО (параллельные линии)
бухта 7
Подключить галстук-бабочку
Разрыв 7-8
КРОССОВЕР
��ухта 8
Линии конечной фазы

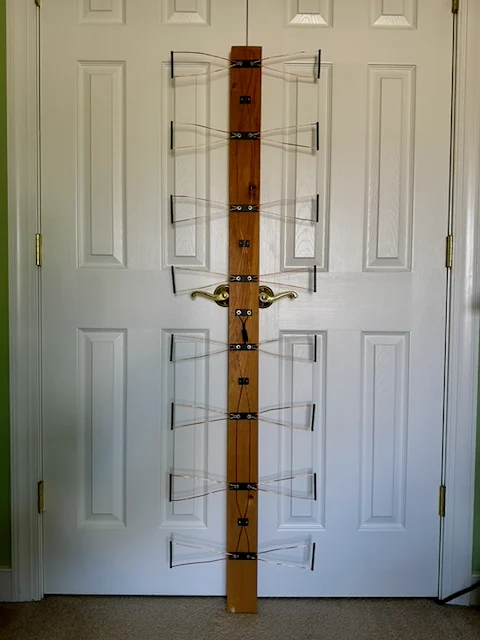

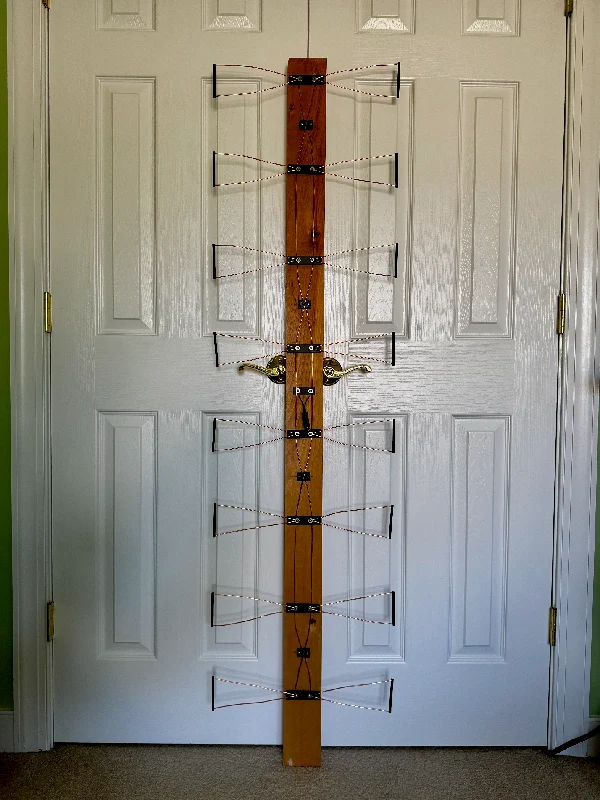

Вот мой готовый продукт:
TL;DR Сводка сборки
Этот ремикс включает в себя измененную часть и упрощенное руководство по созданию OTA-антенны в стиле DBX (исходная статья по ссылке больше не доступна). Я создал его, чтобы заменить YouTube TV после недавних отключений каналов, и теперь он надежно принимает каналы ABC, CBS, FOX и NBC.
Что вам нужно
Провод Ромекс 12/2
Деревянная доска, ок. 5-6 футов
Переходник с 75 Ом на 300 Ом
