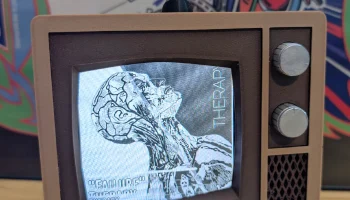

Современный телевизор Mid Century Guition 480x480 LVGL.....

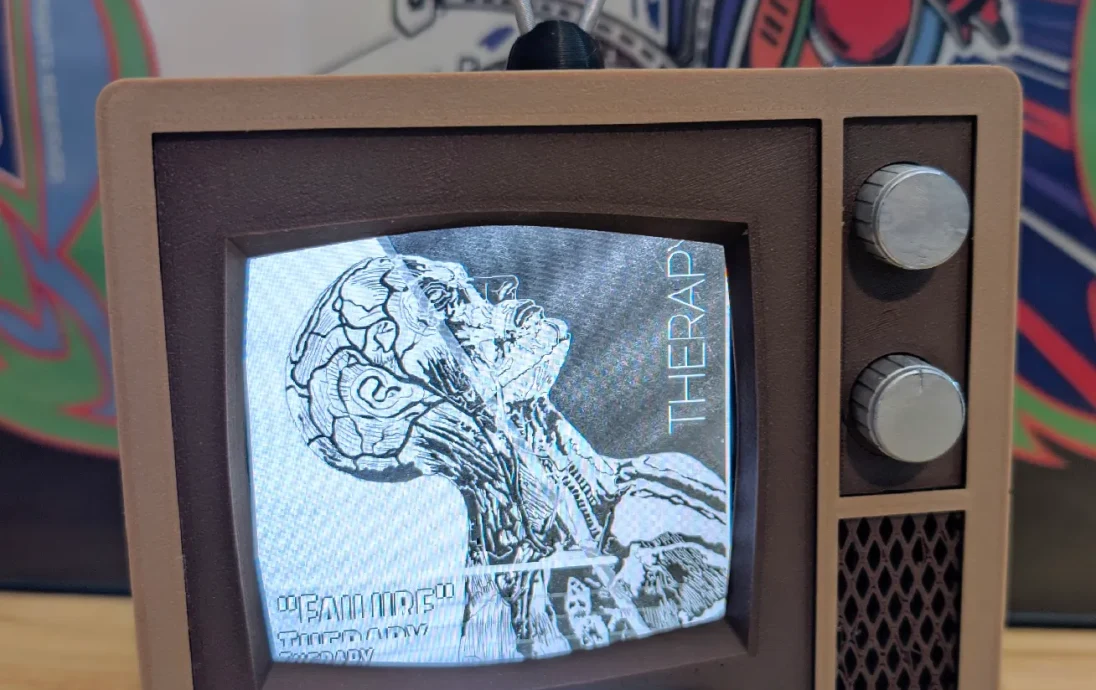

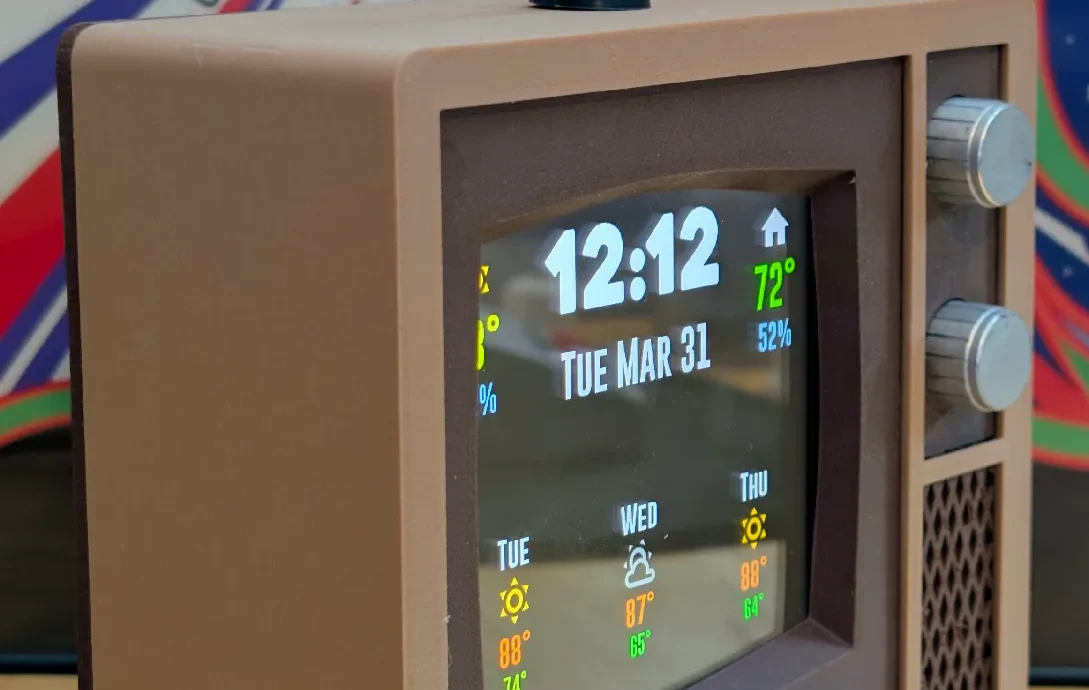

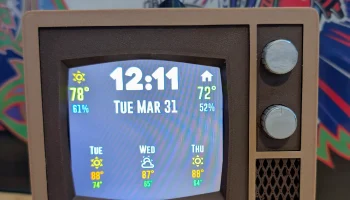

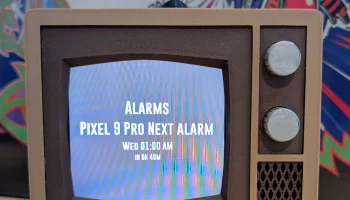

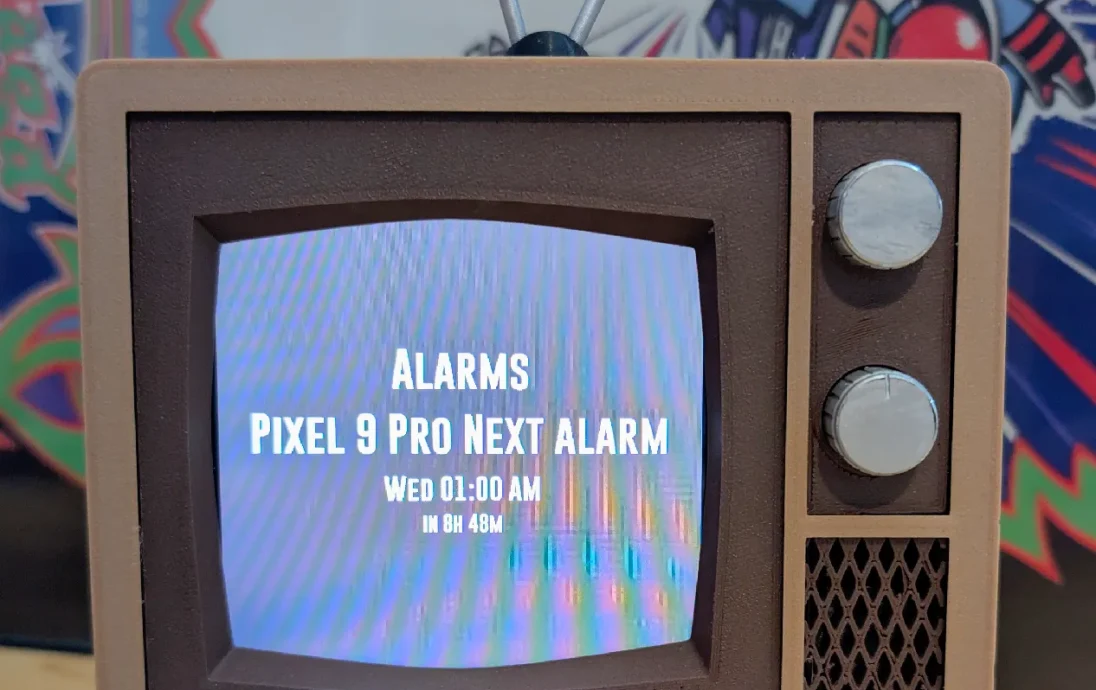

В последнее время я видел много людей, играющих с этими сенсорными 4-дюймовыми экранами Guition, поэтому я выбрал парочку, чтобы возиться с ними. Экран сам по себе был немного скучным, поэтому я решил сделать то, что сделал бы любой нормальный, хорошо приспособленный человек, и разработал для него забавный корпус телевизора в современном стиле середины века (и в стиле 80-х/90-х годов). Кроме того, поскольку сенсорные экраны скучны, я очень хотел добавить пару поворотных энкодеров для него. тактильные элементы управления, поэтому были функциональные руч��и каналов/громкости (или UHF/VFH, если вы действительно старые). Учитывая действительно разочаровывающее отсутствие доступного GPIO на этом экране, мне пришлось добавить пару дополнительных компонентов, чтобы сделать это возможным.

Вполне возможно, что это сработает для любого другого экрана 480x480 с аналогичными размерами с некоторыми небольшими модификациями. Guition — это именно то, что мне пришлось разрабатывать в то время.

Сказав все это, я понимаю, что это нечто большее, чем просто распе��атать какую-то крошечную пластиковую штуковину. Вероятно, вам нужно действительно этого захотеть, чтобы действительно распечатать и собрать это. Лично я считаю, что сок стоил того, чтобы его выжать, и мне он нравится. Я проделал более тяжелую работу для более глупых вещей. В основном это был повод повозиться с электроникой и создать что-то уникальное. ЮММВ.

Полная спецификация

В зависимости от пути, который вы выберете ниже, все это может вам не понадобиться. Это общая спецификация для всех путей.

Примечание. Ни одна из приведенных ниже ссылок на спецификацию не является партнерской и включена только для справки о том, что я использовал. Я настоятельно рекомендую вам совершать покупки у любого другого продавца, кроме Amazon, если он вам доступен, особенно если вы можете приобрести детали на месте.

Компоненты

1 экран Guition 480x480

1x коммутационный модуль USB-C

1x 4-контактный разъем micro JST MX 1.25

2x кирпичный датчик KY-040 (поворотная ручка энкодера)

1 плата расширения PCF8574 I2C (для расширения ручки поворотного энкодера)

1x TCA9548A I2C-мультиплексор (для расширени�� ручки поворотного энкодера)

1x 2x6-позиционный распределительный модуль монтажной платы (для распределения питания)

1x 8-битная светодиодная панель ws2812 (почему бы и нет)

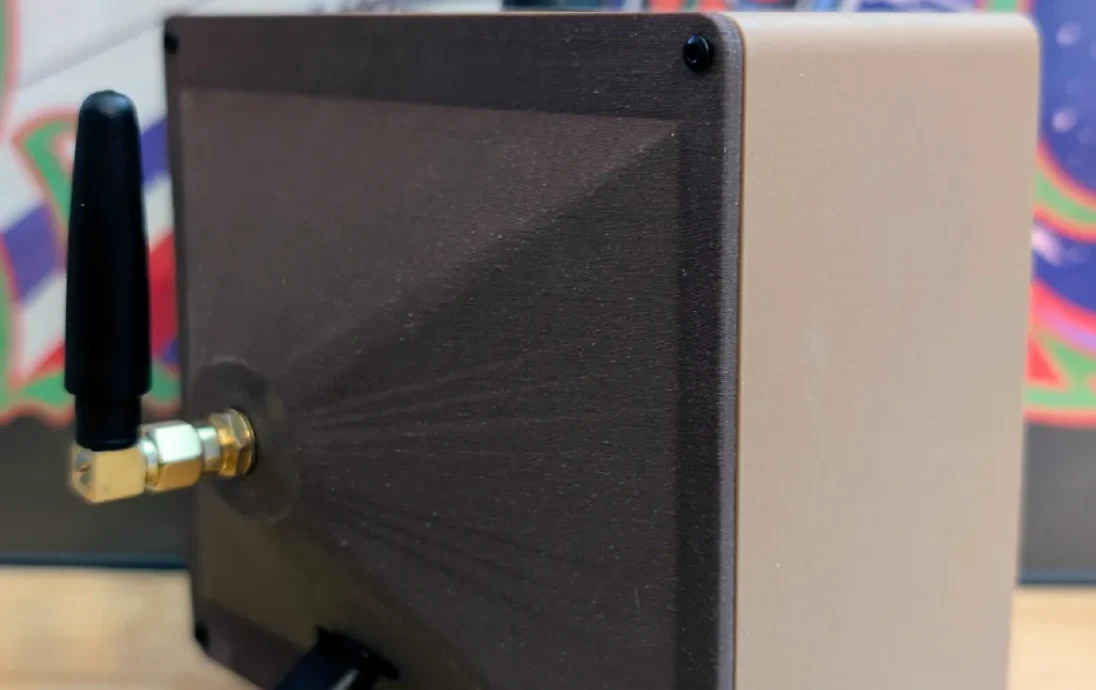

1 маленькая антенна Wi-Fi (необязательна, но обеспечивает лучший прием Wi-Fi, чем гибкая антенна, входящая в комплект платы, особенно когда она находится внутри корпуса)

1 динамик 20 мм

Аппаратное обеспечение

12 резьбовых вставок M2x3x3,2

9 резьбовых вставок M2x4x3,2 (можно короче)

12 винтов M2x4

10 винтов M2x8

1 винт M2x16

2 гайки М2

4 квадратных резиновых ножки 12,5 мм.

Варианты сборки
Простой способ
Резюме

Вы можете просто распечатать все и пользоваться экраном отдельно. Это также дает возможность использовать встроенный динамик, если вас это интересует.

Особенности

Ваш экран теперь выглядит как старый телевизор

Вы используете сенсорный экран для навигации

спецификация

Компоненты

Экран Guition 480x480

1x коммутационный модуль USB-C

1x 4-контактный разъем micro JST MX 1.25

4 квадратных резиновых ножки 12,5 мм.

Найдите ручку поворотного энкодера для печати.

Аппаратное обеспечение

8 резьбовых вставок M2x6x3,2

10 винтов M2x8

2 гайки М2

Веселый путь
Резюме

Распечатайте все, сделайте небольшую пайку и соедините все вместе. Функциональные ручки поворотного энкодера (датчик кирпича) и передний светодиодный индикатор. Поскольку тот, кто разработал эту плату, явно не любит веселиться, встроенный динамик использует существующие доступные контакты реле для I2S, поэтому вы не можете использовать динамик с этой опцией (потому что мы б��дем использовать контакты реле для более крутых вещей). Если вы умнее меня и нашли способ пойти по этому пути и получить функциональный динамик, используя существующие контакты реле, пожалуйста, смирите меня своим большим мастерством в этом волшебстве.

Особенности

Ваш экран теперь выглядит как старый телевизор

Функциональные указатели/кнопочные переключатели для навигации и управления — как раньше!

Сенсорное управление все еще доступно

Супер приятный передний светодиодный индикатор, который ослепляет и удивляет

У вас есть повод повозиться с вещами

Ты будешь предметом зависти всех вокруг

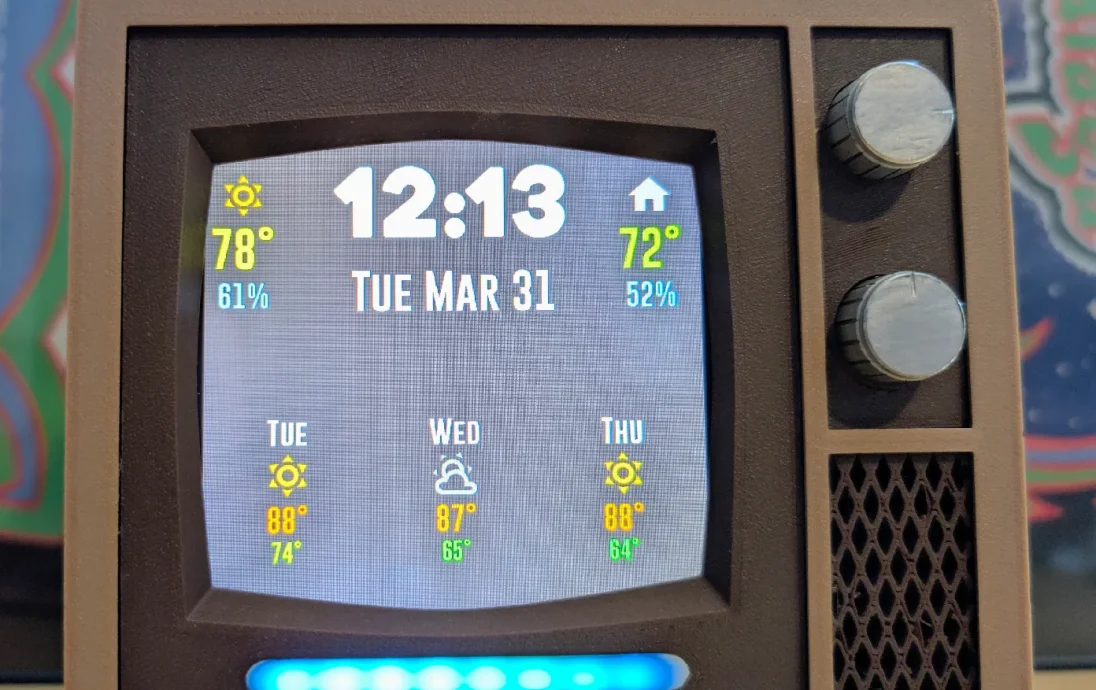

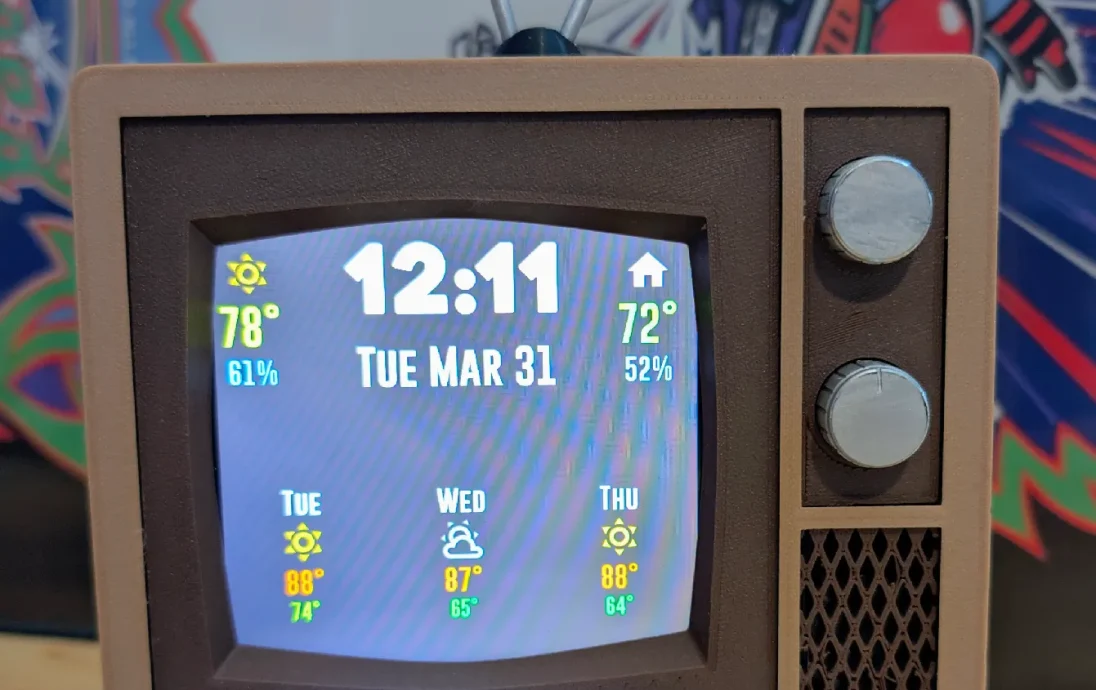

Вся семья может собраться вокруг крошечного телевизора, чтобы посмотреть погоду.

спецификация

Полная спецификация (см. выше)

Трудный путь

Можно пойти по пути Fun Way И при этом иметь функциональный динамик, если у вас есть к этому все необходимое (и c
