Спиральная антенна для ESP 32

Антенна для расширения радиуса действия модуля ESP32.

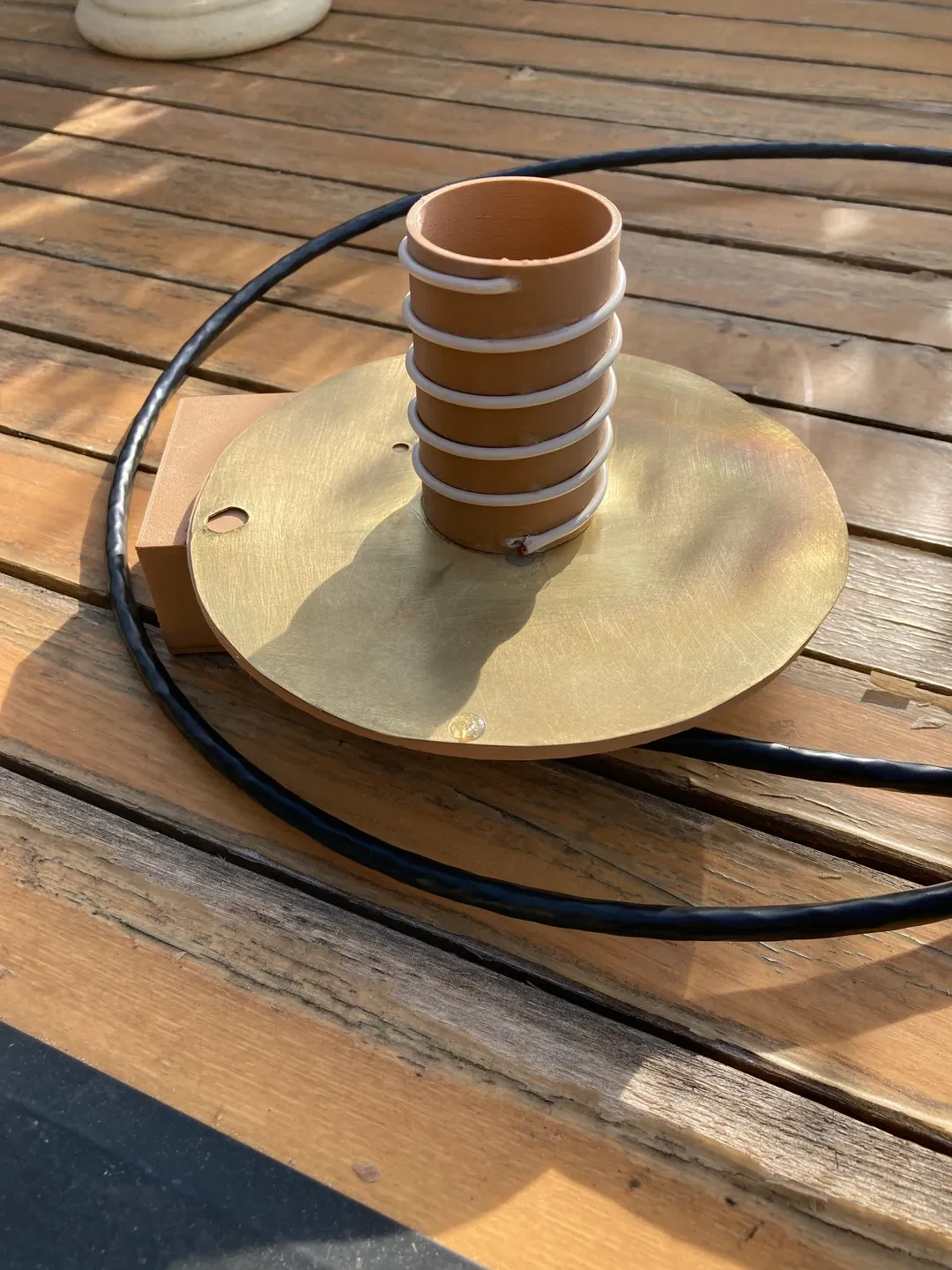

В качестве спирали я использовал обычную медную проволоку диаметром 1,4 мм (1,5 мм^2) (идеально подойдет диаметр 2,5 мм) и приклеил ее к держателю клеем CA. В качестве отражателя я использовал старый кусок листового металла, который обрезал до нужного диаметра.
Спираль и отражатель включены в 3D-модель STP, но их нельзя распечатать, поскольку они также должны быть металлическими.

Я использую комплект разработчика ESP32 со встроенными антеннами. Для подключения спиральной антенны необходимо разорвать соединение с существующими антеннами и соединить оголенные проводники коаксиальным кабелем. Смотрите видео в источниках.

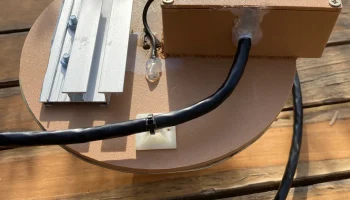

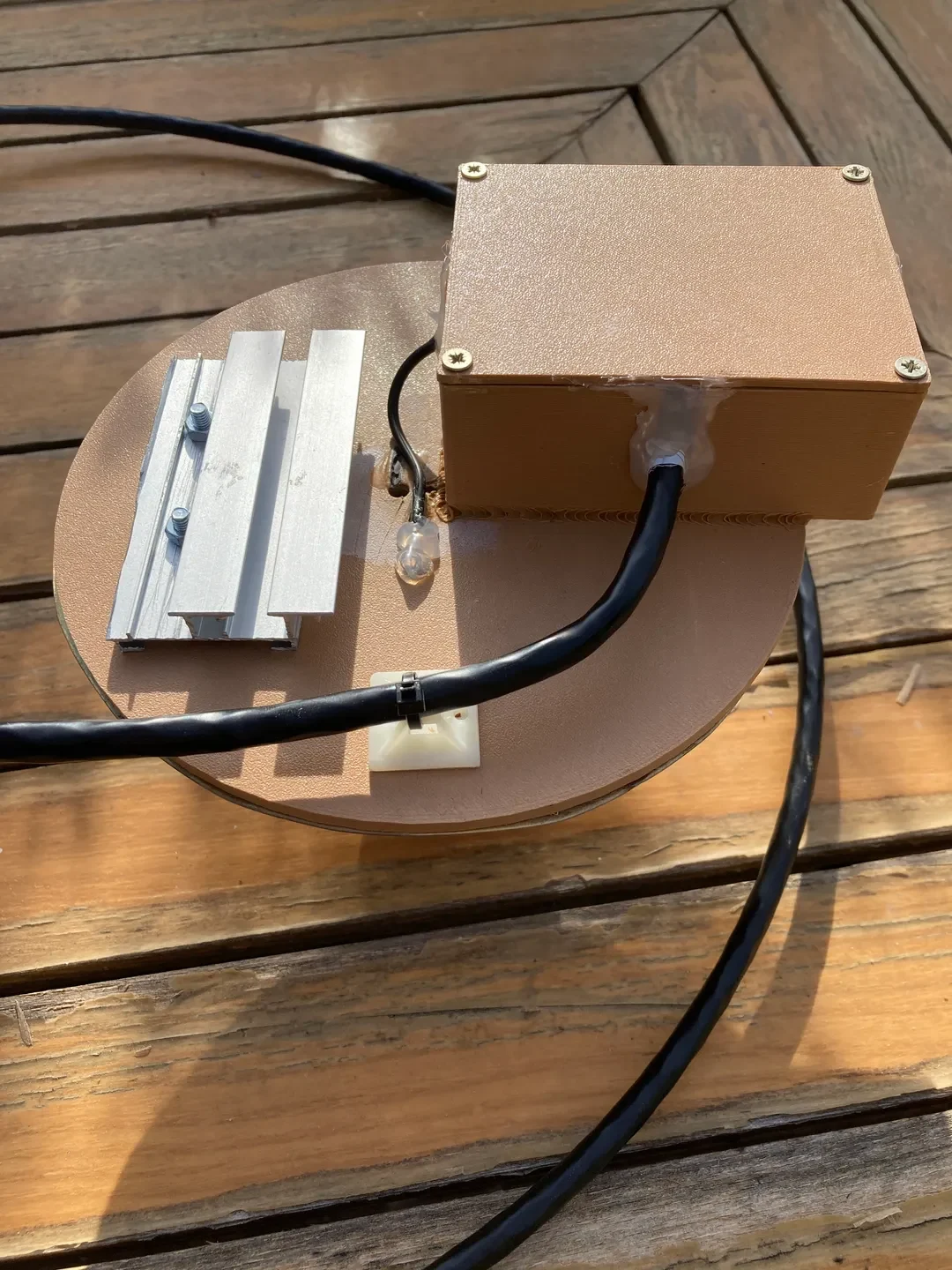

Подсоедините экран провода к отражателю, а центральный провод коаксиального кабеля — к спирали.

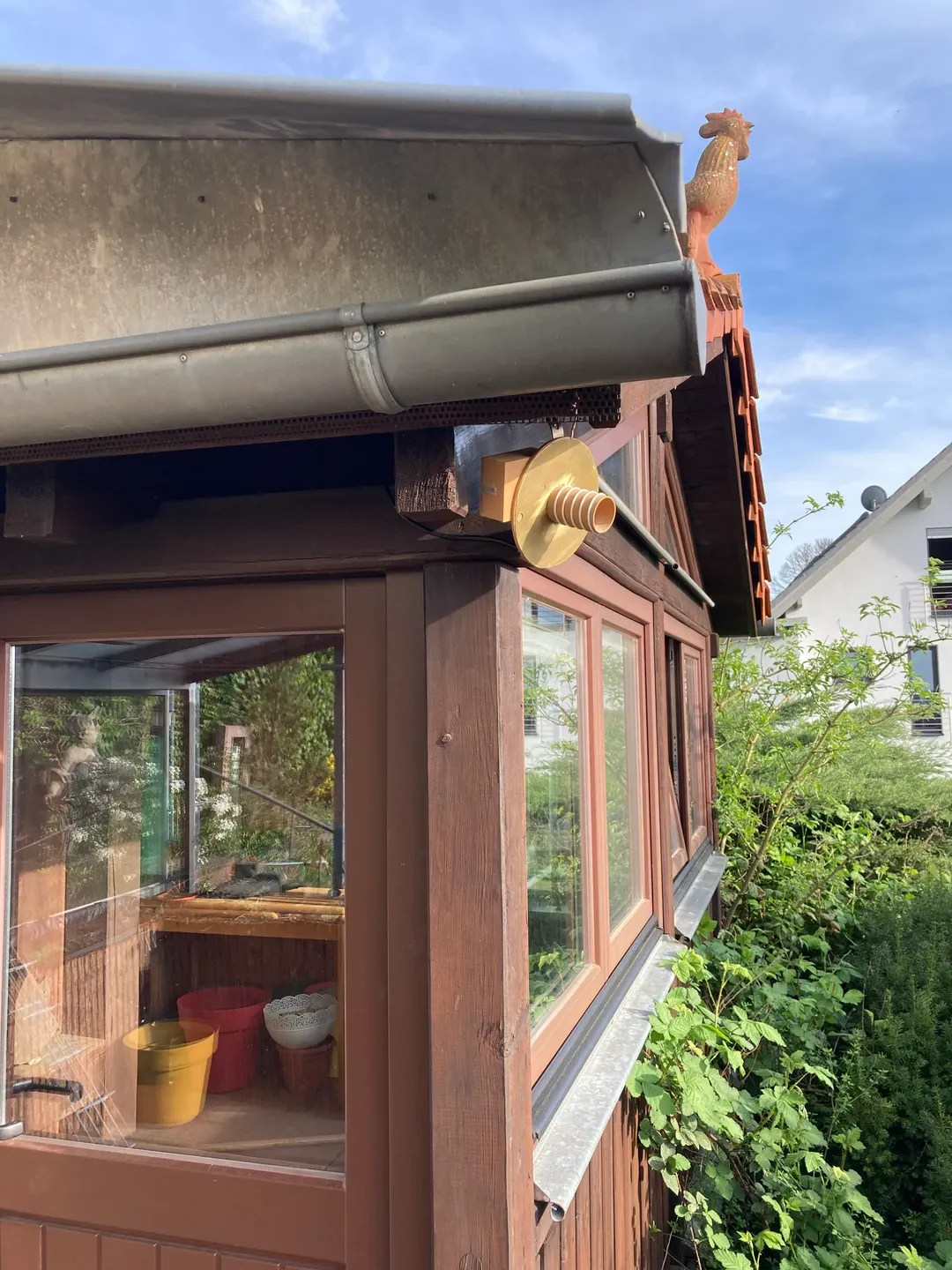

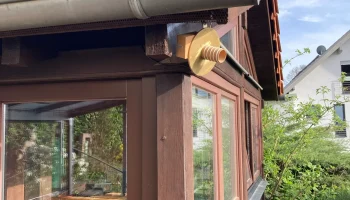

Благодаря этой антенне мой esp32 получает сигнал Wi-Fi в садовом сарае. Из журнала эсфома я получаю мощность сигнала -82 дБи. С обычным esp32 и моим смартфоном у меня нет сигнала Wi-Fi.

Дополнительную информацию по теме смотрите в источниках.

Раскрытие информации: у меня нет глубокого понимания антенн или законов, касающихся мощности радиосигнала. Поэтому я не могу гарантировать, что антенна будет работать или что ее можно будет использовать законно. Пожалуйста, ознакомьтесь с законами вашего региона.

Источники:

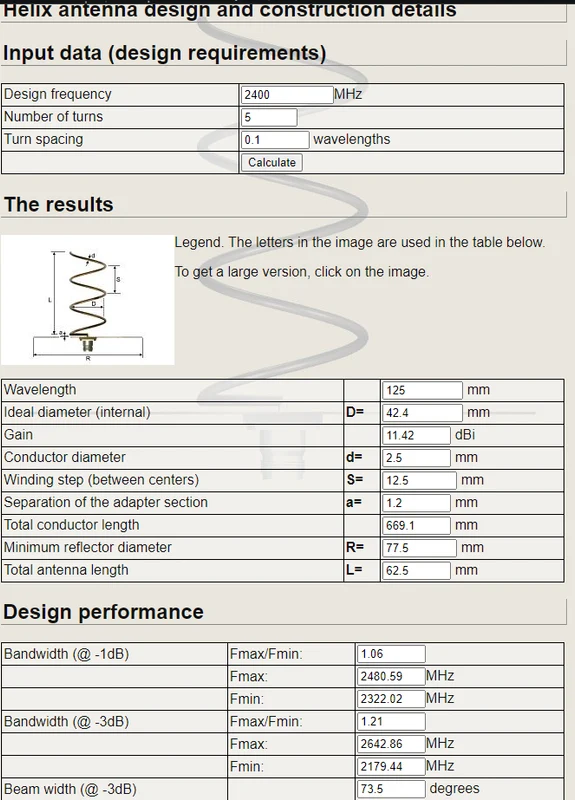

https://jcoppens.com/ant/helix/calc.en.php
