Портативный корпус антенны Wi-Fi Yagi и крепление для руч...

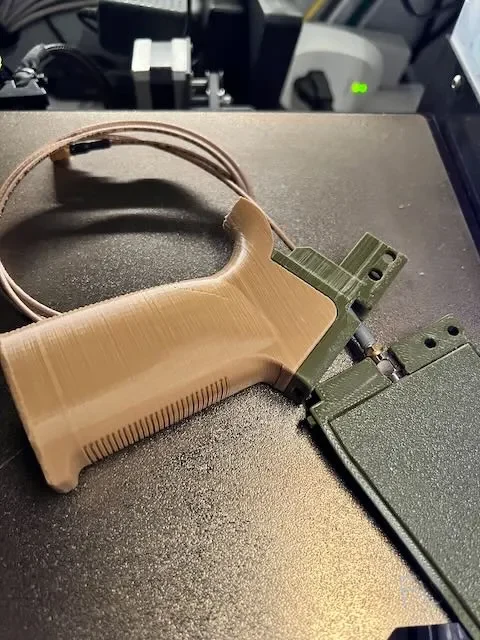

Портативный корпус антенны Wi-Fi Yagi с креплением на ручке представляет собой корпус раскладушки для доступной в настоящее время антенны Yagi. Он обеспечивает удобный захват при использовании в полевых условиях при пеленговании с помощью портативного анализатора спектра (TinySA Ultra).
Показанная модель ручки не включена, поскольку она легко публикуется для загрузки и не изменяется здесь (также подойдет любая совместимая ручка, а не распечатанная). Крепление ручки может быть немного тоньше, чем у других моделей или спецификаций, поэтому увеличьте ее по желанию, чтобы существующая ручка плотно прилегала. Поскольку антенна не имеет веса, ее хват не обязательно должен быть очень надежным, но и колебание нежелательно.

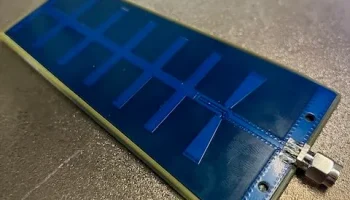

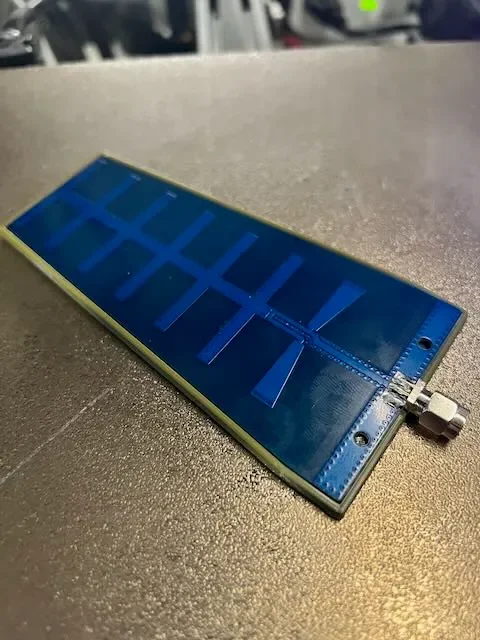

Корпус предназначен для плоской антенны Yagi с конечным разъемом SMA, который можно приобрести, выполнив поиск на Amazon по запросу «Antosiya» или «12dBi 2,4 ГГц 5,8 ГГц, двухдиапазонная направленная печатная плата Wi-Fi Антенна Yagi Адаптер беспроводной сетевой карты FPV Drone Remote Control Enhanced Signal and Distance (SMA Male)».

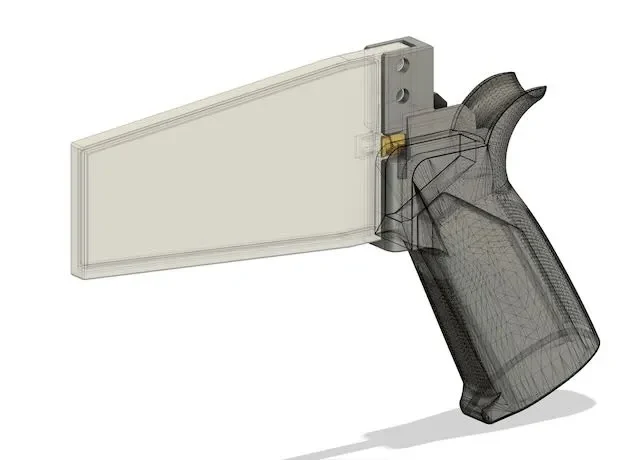

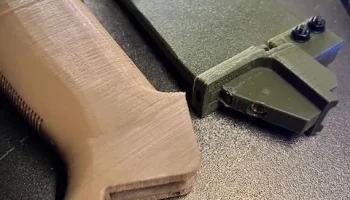

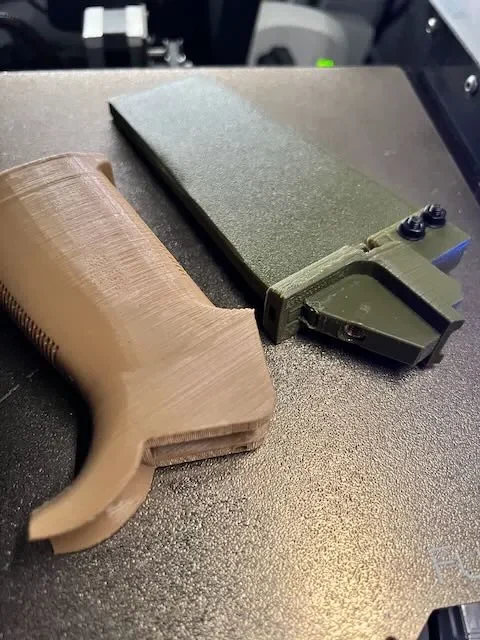

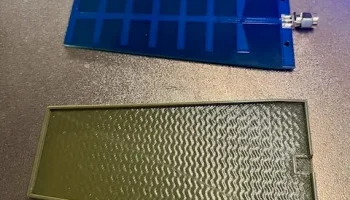

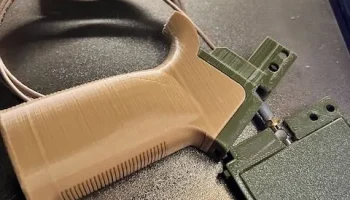

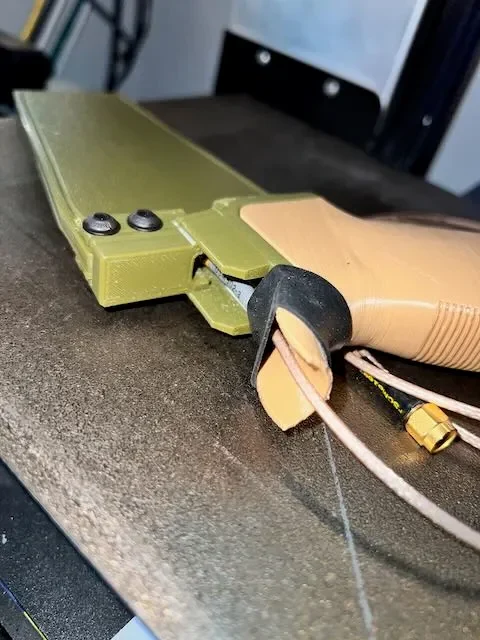

Раскладушка закрывается защелками. Монтажная часть крепится с помощью шарнирного пальца и двух винтов с полукруглой головкой 3 x 12 мм и гаек. Рукоятка крепится с помощью винта с потайной головкой 5 x 12 мм к латунной резьбовой вставке размером 5 x 6 мм, напечатанной на 3D-принтере.
Показанный материал — PolyMaker PLA Pro с соплом диаметром 6 мм. Никакие функции не имеют решающего значения для высоты слоя, но в зависимости от качества печати может потребоваться тонкая шлифовка/очистка корпуса.

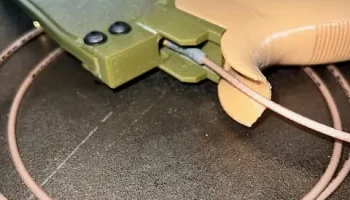

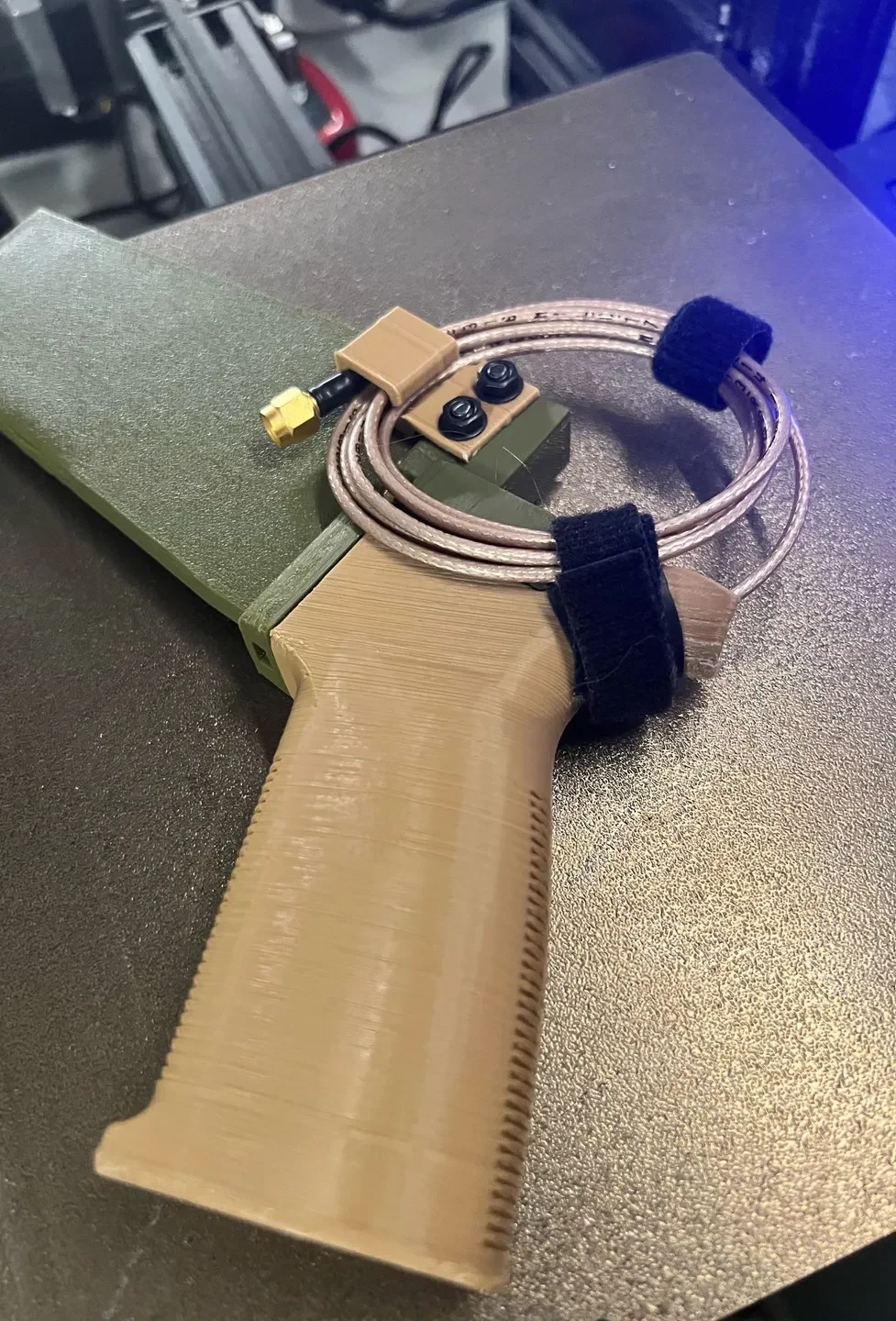

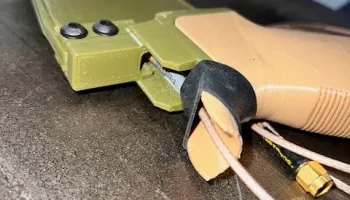

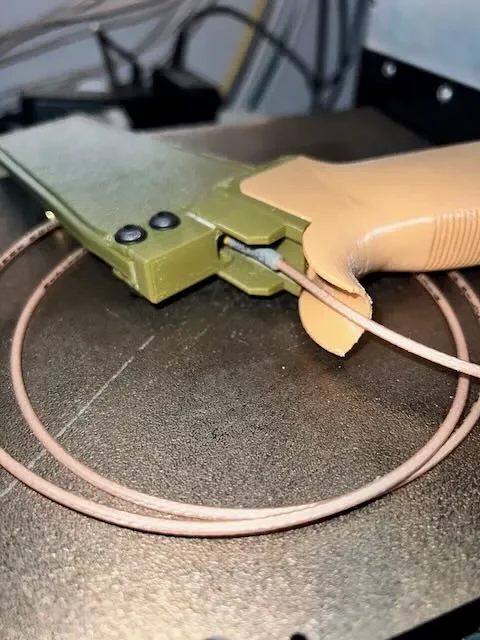

Показанный кабель представляет собой эквивалент коаксиального кабеля RGS-316 диаметром 0,086 дюйма с гнездовым разъемом SMA. Показанная антенна представляет собой модель SMA Male. Интерфейсы можно перевернуть, они должны хорошо печатать и подходят друг к другу, но это не было проверено. Для использования в полевых условиях может потребоваться коаксиальный кабель большего размера. Резиновая лента Ranger Band диаметром 1 дюйм (резиновая лента EPM) показана в задней части рукоятки в качестве средства з��щиты от натяжения и крепления кабеля.

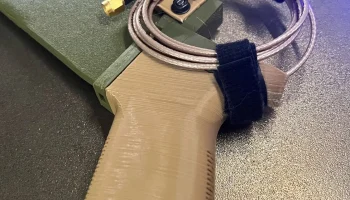

Добавлена модель кабельного зажима. Зажим показан только на рис. 8 со витым кабелем в зажиме.
