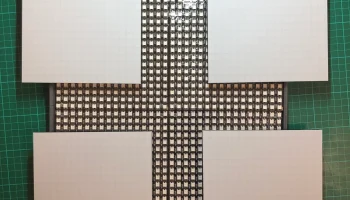

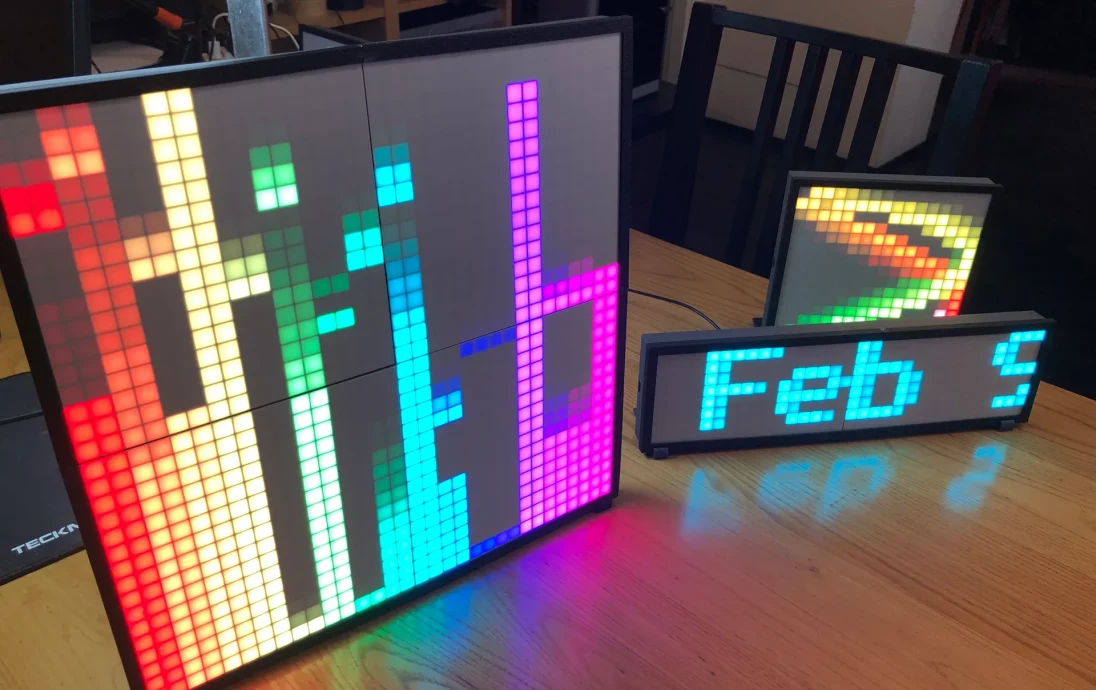

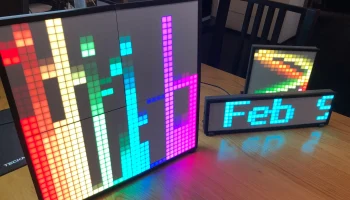

Рамка светодиодной матрицы 32x32 с рассеивающей решеткой...

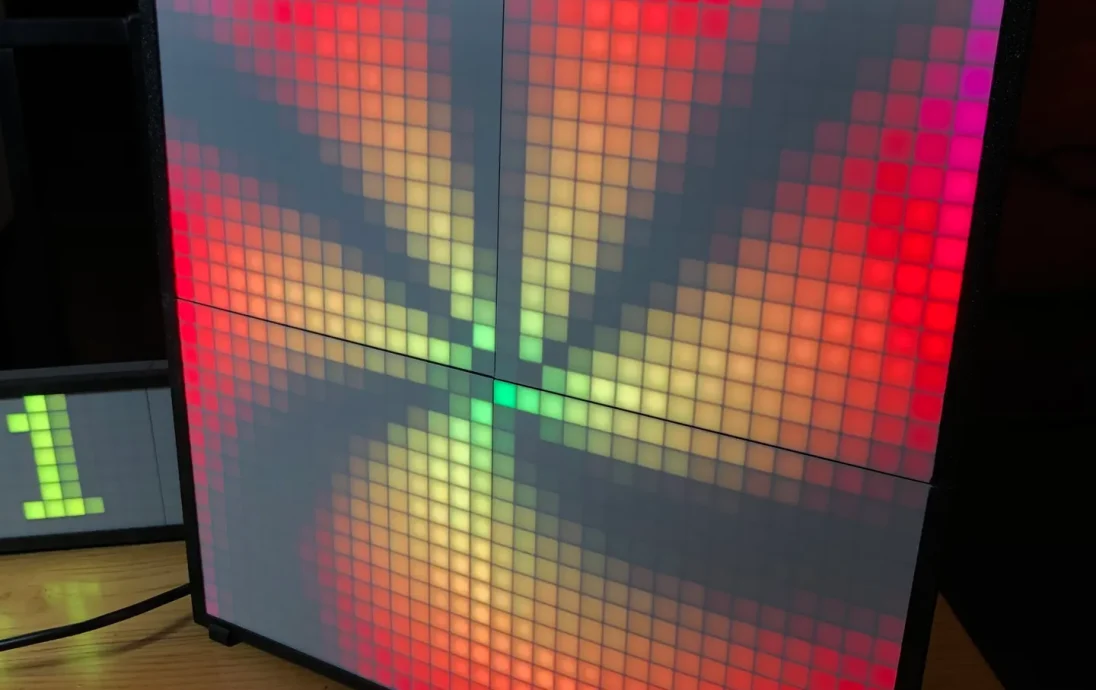

Рамка светодиодной матрицы 32x32
Не требуется клей*, лента или шурупы.
Доступный USB-порт
Настенный или настольный
Защелкивающиеся разъемы для микрофона ESP-WROOM-32, MAX4466 или MAX9814 и разъем питания постоянного тока для легкой установки.
Опциональная версия без разъема
* Я предлагаю склеить две части передней рамы вместе, а также, возможно, 4 части диффузора… он становится бо��ьшим :)
Инструкции
Распечатать:

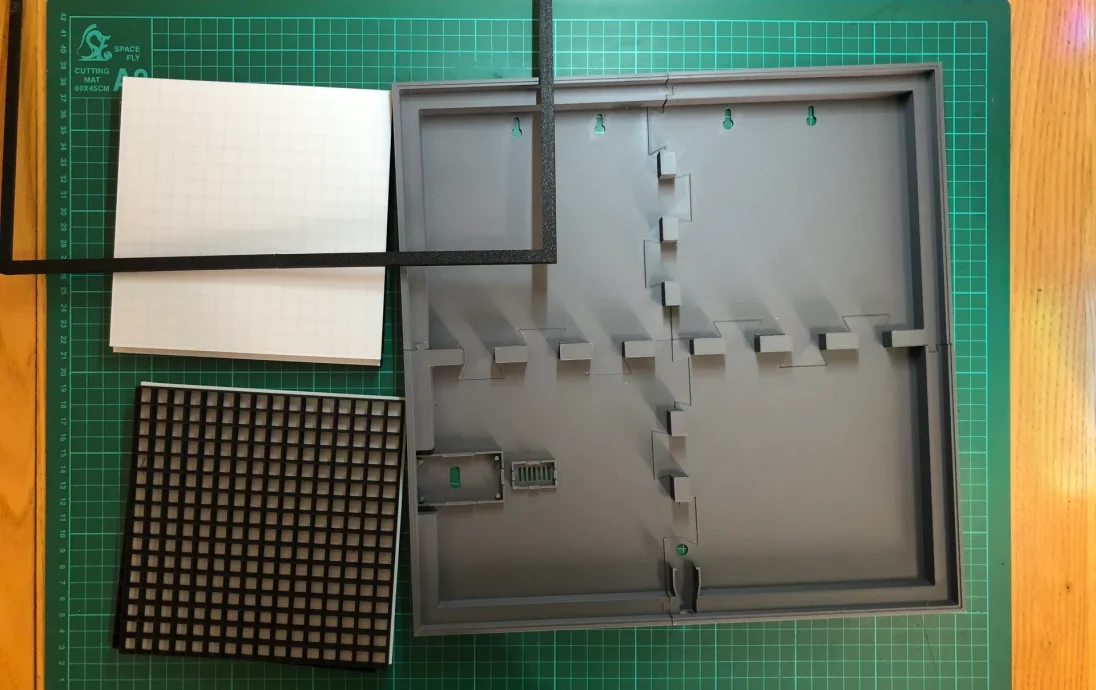

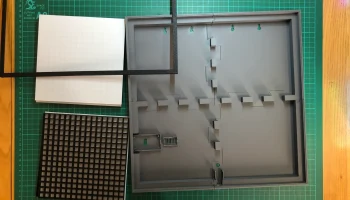

4xпередний сплит
4xДиффузор СПЛИТ
1xBackTL
1xBackTR
1xBackBL
1xBackBR

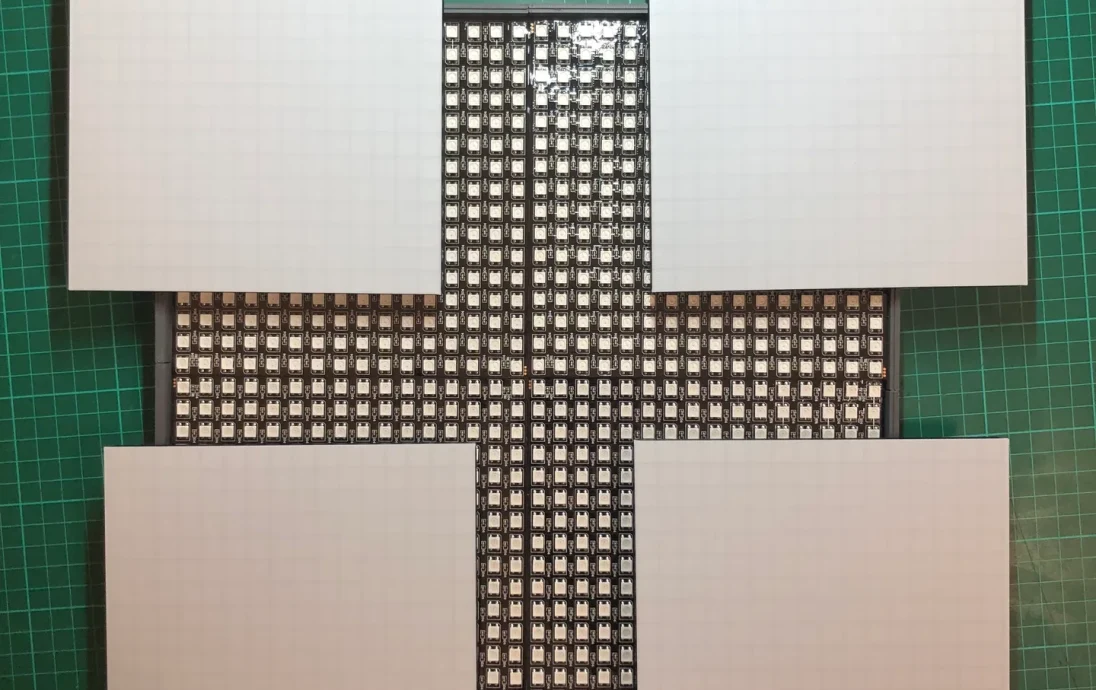

Распечатайте экраны рассеивателя со следующими настройками, чтобы придать экрану горизонтальную текстуру «линии развертки»:
Рисунок верхней/нижней поверхности: ВЫРАВНИВАННЫЙ ПРЯМОЛИНЕЙНЫЙ
Внутренний сплошной рисунок заполнения: ВЫРАВНИВАННЫЙ ПРЯМОЛИНЕЙНЫЙ.
Редкий узор заполнения: ВЫРАВНИВАННЫЙ ПРЯМОЛИНЕЙНЫЙ.
Направление заполнения: 0
Поверните модель или направление заполнения на 90° для двух экранов.
Если для экрана рассеивателя используется белая нить, то при печати на текстурированной пластине она будет рассеивать больше света и станет тусклее. Для достижения наилучших результатов используйте гладкую тарелку. Хотя текстурированная пластина отлично подойдет для прозрачной нити :)
Для светодиодной матрицы вам понадобится:
Четыре светодиодные матрицы 8x32 или четыре светодиодные матрицы 16x16 — например. https://aliexpress.com/item/4000544411175.html
ESP-Wroom-32 — например. https://aliexpress.com/item/1005005972312714.html
Микрофон MAX4466 — например. https://aliexpress.com/item/3256803608057399.html
или
Микрофон MAX9814 — например. https://aliexpress.com/item/3256805923391884.html
Источник питания 5 В, 15-60 А (для большинства случаев подойдет ~ 15-20 А) — например, https://aliexpress.com/item/1005006126703620.html

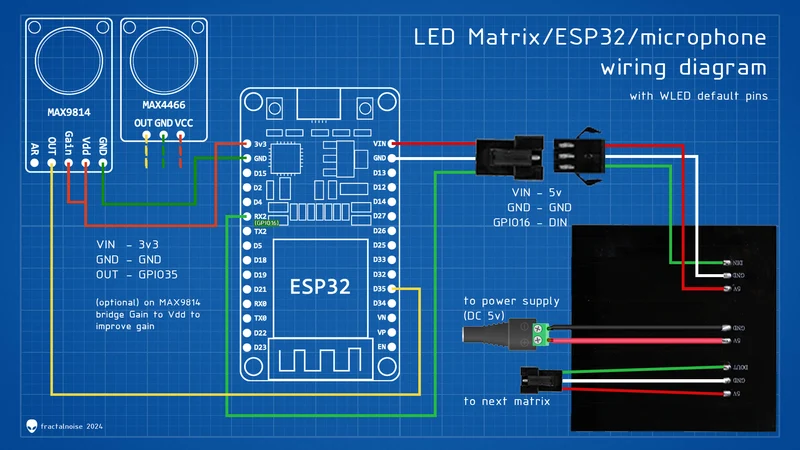

Руководство по сборке Matrix/ESP32/WLED:
Я подключил матрицы, начиная с первой (#0, той, что подключена к esp32 и блоку питания) в правом нижнем углу (если смотреть сзади), вот так:
а затем использовал эти настройки в WLED/Config/2D Configuration:
Если вы используете матрицы 8x32 или хотите другую настройку, вам придется немного поэкспериментировать с настройками.
Некоторые полезные ресурсы:
Проект WLED: https://kno.wled.ge/
Плейлист с обучающими материалами Криса Махера по WLED: https://www.youtube.com/playlist?list=PLur8dX5PE-4pk838s_gZAdm-98-sf0f0Z
Плейлист с обучающими материалами «Заставь это работать» по WLED: https://www.youtube.com/playlist?list=PLUTKOGJvdIQ8WYfG6TDJ_c8_WlPovWbL9
