Рамка светодиодной матрицы 16x32 с рассеивающей решеткой...

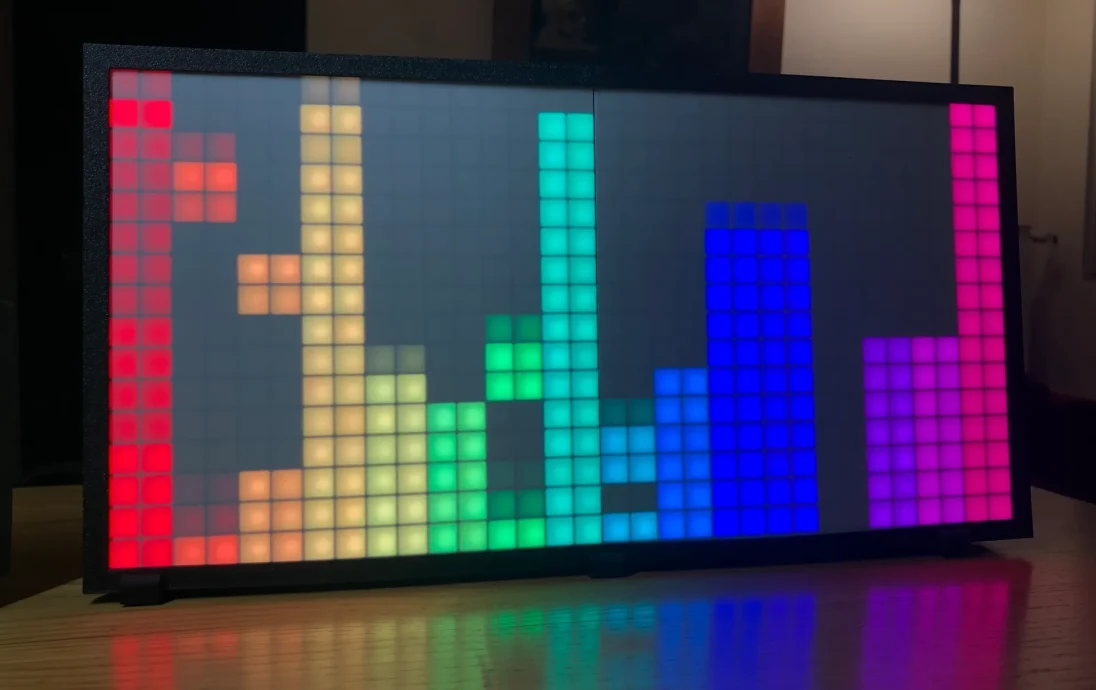

Рамка светодиодной матрицы 16x32
Не требуется клей*, лента или шурупы.
Доступный USB-порт
Настенный или настольный

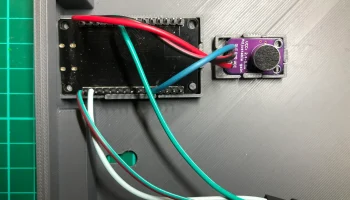

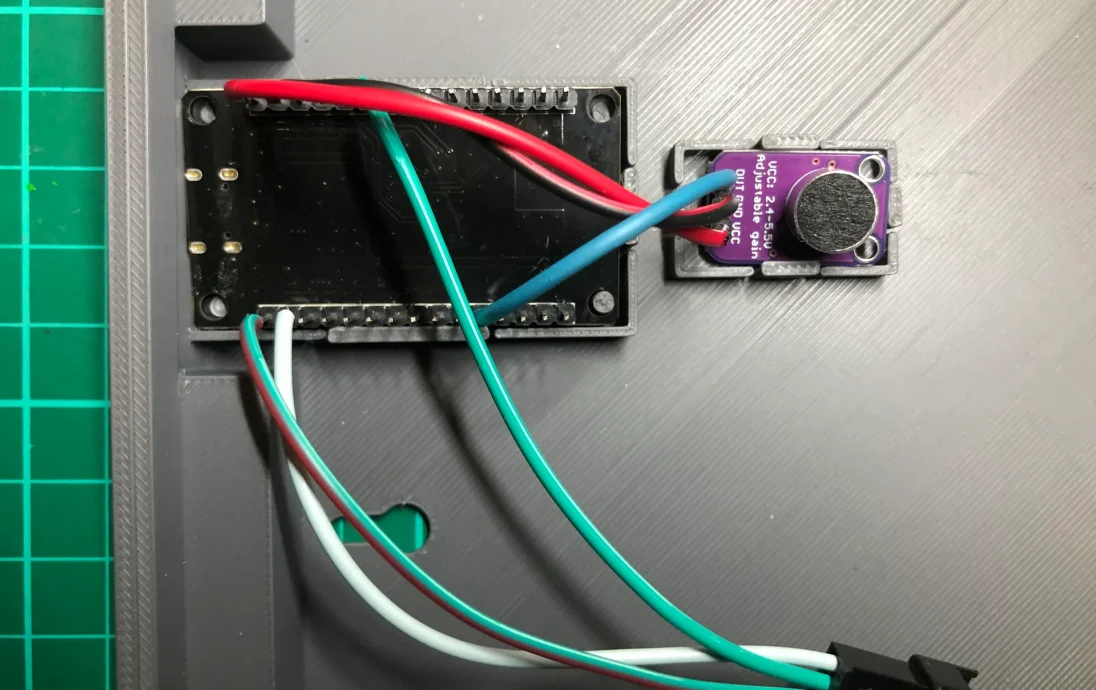

Защелкивающиеся разъемы для микрофона ESP-WROOM-32, MAX4466 или MAX9814 и разъема питания постоянного тока.
Опциональная версия без разъема
* Я предлагаю склеить две части передней рамы вместе.
Инструкции

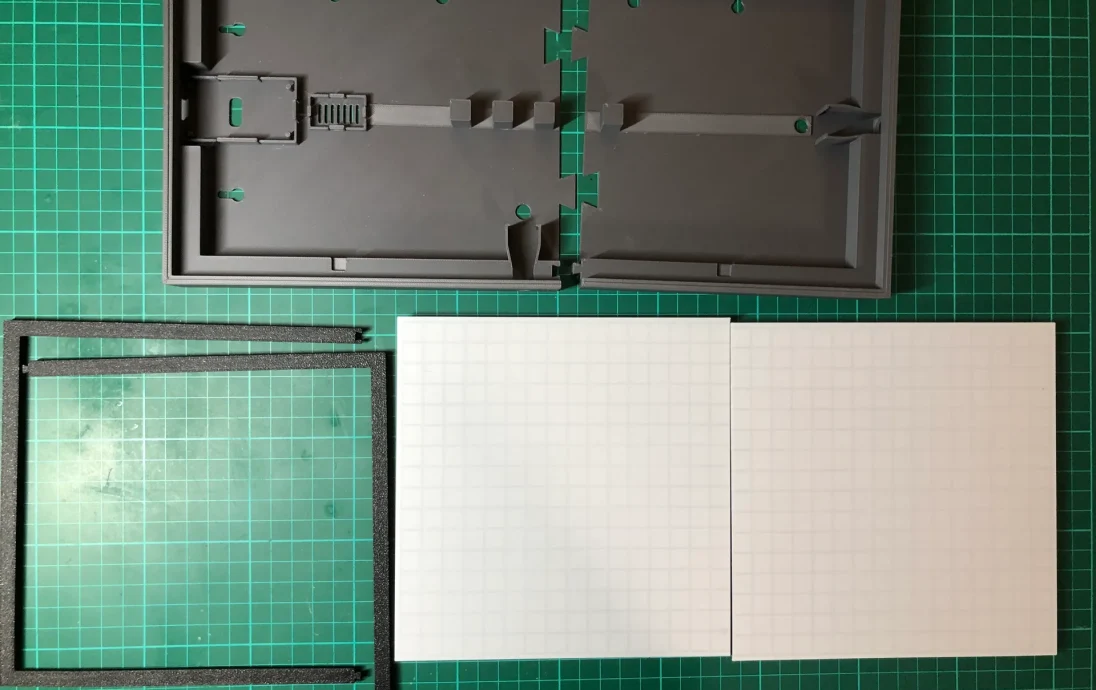

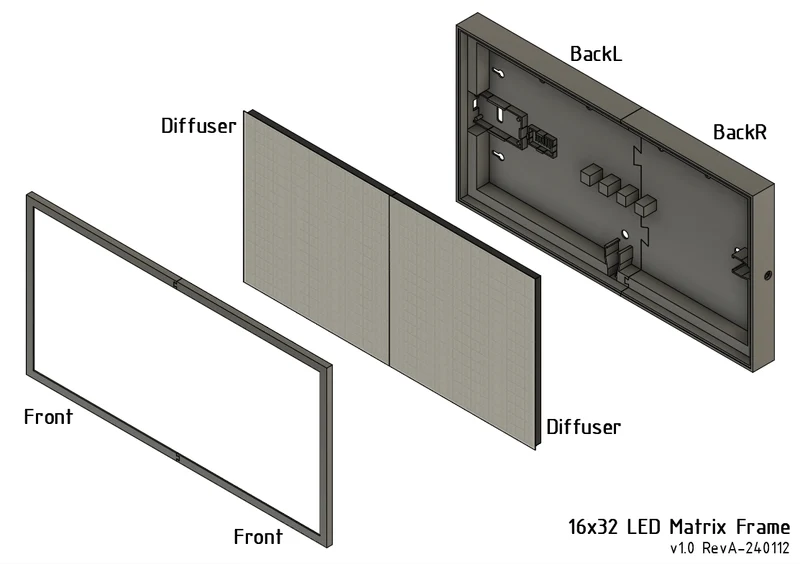

Распечатать:
2xПередний сплит
2xДиффузор РАЗДЕЛЕННЫЙ
1xBackL РАЗДЕЛЕНИЕ
1xBackR РАЗДЕЛЕНИЕ
Распечатайте экраны рассеивателя со следующими настройками, чтобы придать экрану горизонтальную текстуру «линии развертки»:
Рисунок верхней/нижней поверхности: ВЫРАВНИВАННЫЙ ПРЯМОЛИНЕЙНЫЙ
Внутренний сплошной рисунок заполнения: ВЫРАВНИВАННЫЙ ПРЯМОЛИНЕЙНЫЙ.
Редкий узор заполнения: ВЫРАВНИВАННЫЙ ПРЯМОЛИНЕЙНЫЙ.
Направление заполнения: 0
Если для экрана рассеивателя используется белая нить, то при печати на текстурированной пластине она будет рассеивать больше света и станет тусклее. Для достижения наилучших результатов используйте гладкую тарелку. Хотя текстурированная пластина отлично подойдет для прозрачной нити :)
Для светодиодной матрицы вам понадобится:
Две светодиодные матрицы 8x32 или две светодиодные матрицы 16x16 — например. https://aliexpress.com/item/4000544411175.html
ESP-Wroom-32 — например. https://aliexpress.com/item/1005005972312714.html
Микрофон MAX4466 — например. https://aliexpress.com/item/3256803608057399.html
или
Микрофон MAX9814 — например. https://aliexpress.com/item/3256805923391884.html
Источник питания 5 В, 15-60 А (для большинства случаев подойдет ~ 15-20 А) — например, https://aliexpress.com/item/1005006126703620.html

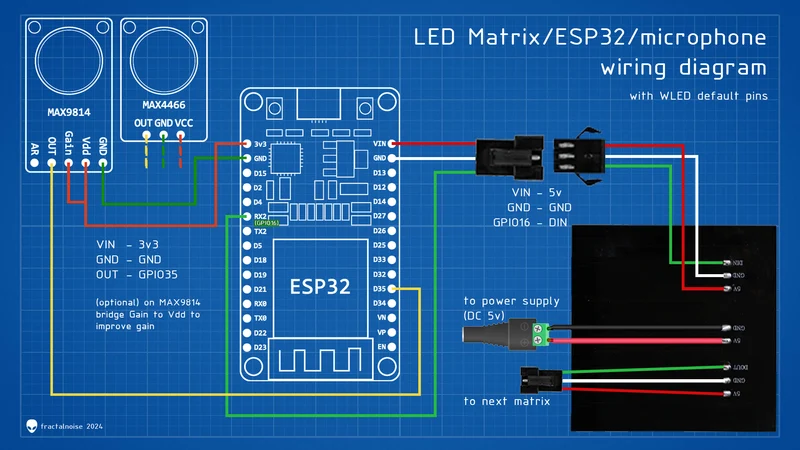

Руководство по сборке светодиодной матрицы/ESP32/WLED:
Некоторые полезные ресурсы:
Проект WLED: https://kno.wled.ge/
Плейлист с обучающими материалами Криса Махера по WLED: https://www.youtube.com/playlist?list=PLur8dX5PE-4pk838s_gZAdm-98-sf0f0Z
Плейлист с обучающими материалами «Заставь это работать» по WLED: https://www.youtube.com/playlist?list=PLUTKOGJvdIQ8WYfG6TDJ_c8_WlPovWbL9
Другие мои светодиодные проекты:
https://www.printables.com/@fractalnoise/collections/1236469
