Корпус потолочного светильника Everything Presence One.....
— ОБНОВЛЕНИЕ --
В этой конструкции есть некоторые проблемы с геометрией пружины. Устройство не удерживается на потолке с достаточной силой, и мое начало немного падать. Не круто!
В разработке находится модернизация, которая будет учитывать все версии датчика и использовать новый механизм крепления, который значительно более надежен.
---------------
Мой светильник для датчика Everything Presence One! Посмотрите видео, чтобы узнать больше!

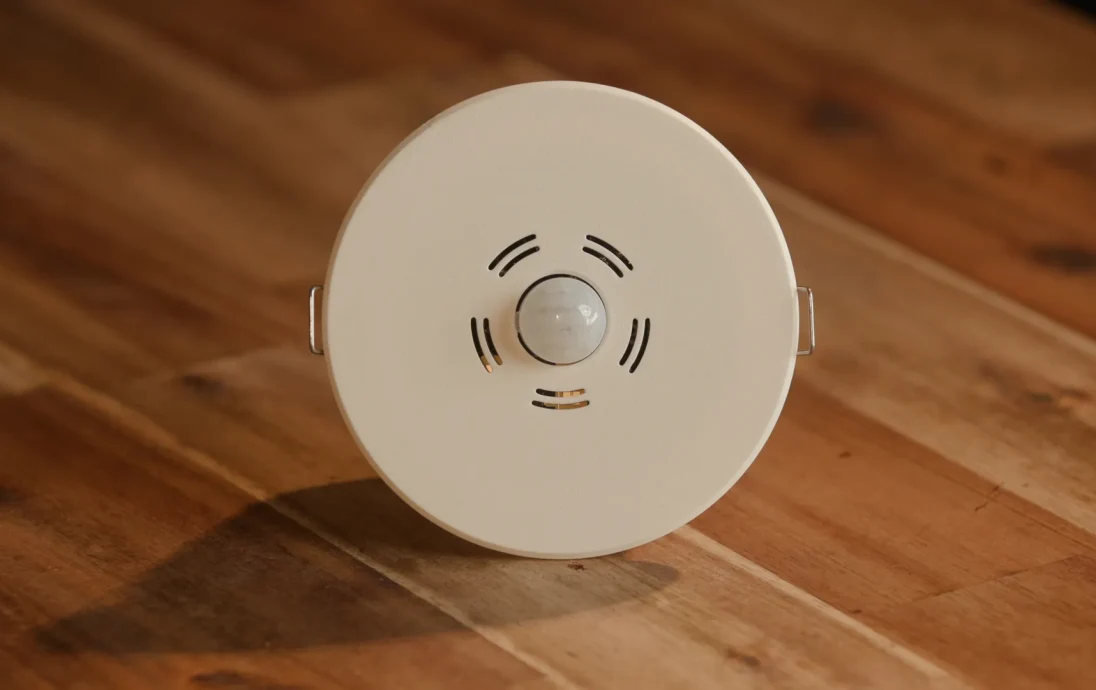

Переупаковывает Everything Presence One в потолочный датчик.
В комплект входит крепление для адаптера питания POE.
Подходит для отверстия для потолочного светильника диаметром 90 или 92 мм.
Части
Все в одном датчике присутствия
Адаптер Anvision POE
Пружины для потолочных светильников (подойдет все, что шириной до 18 мм)
6 х М3x12 мм
1 х М3x6 мм
2 х М3x25 мм
Провода разъема DuPont «мама» (я просто разрезал провода от F до F пополам длиной 10 см)
Печать
Распечатайте каждый компонент плоской стороной вниз, я использовал текстурированную платформу для печати. Матовые нити лучше всего вписались в мой потолок.
Для компонента Back_Cover требуется некоторая поддержка. Опоры для деревьев мне подошли!
В видео я использовала Bambulab Matte Ivory White (11100).
Сборка

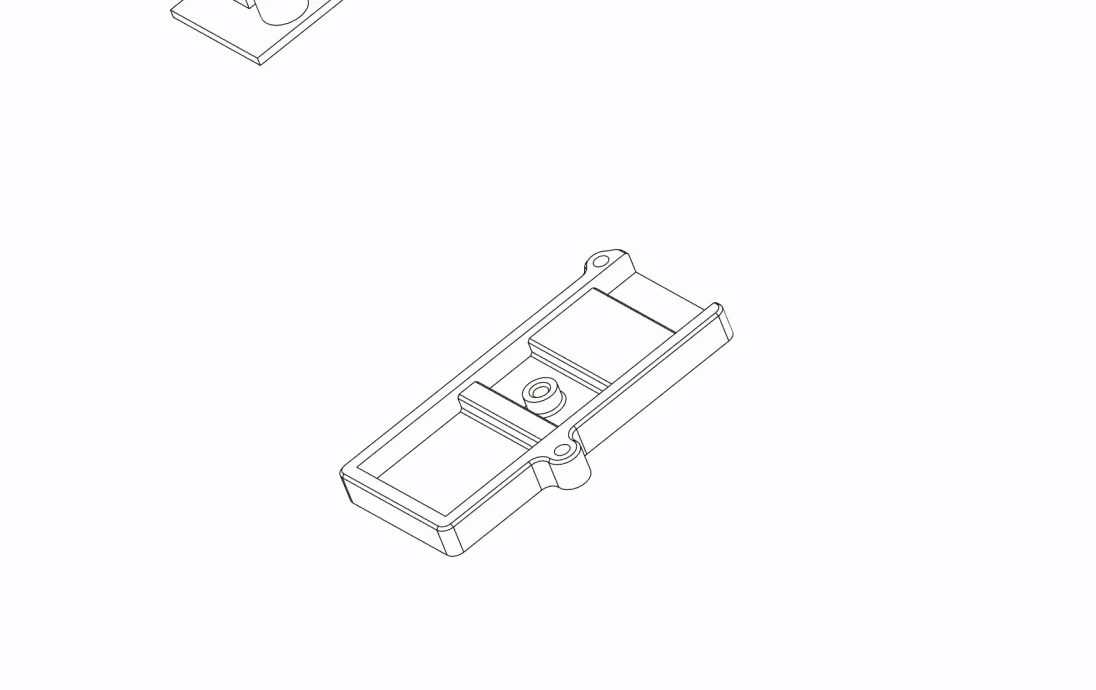

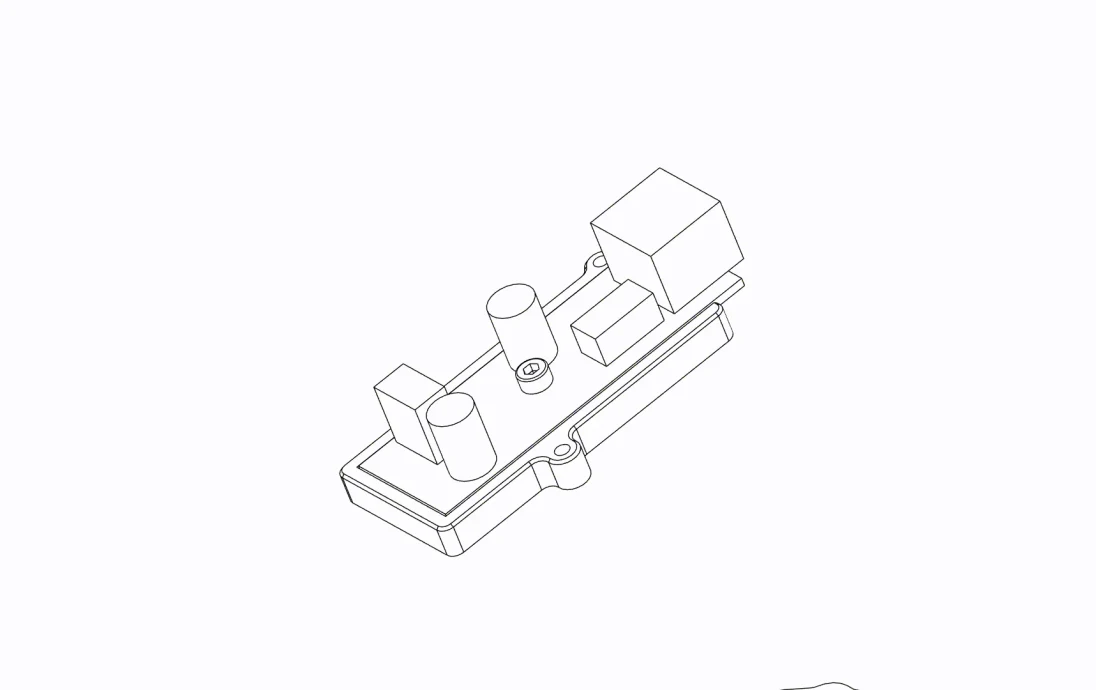

Разберите датчик EP1 и модуль POE. Припаяйте новые провода к контактам +5 В и G на плате POE. Закрепите плату POE на отпечатке POE_Mount с помощью винта M3x6.

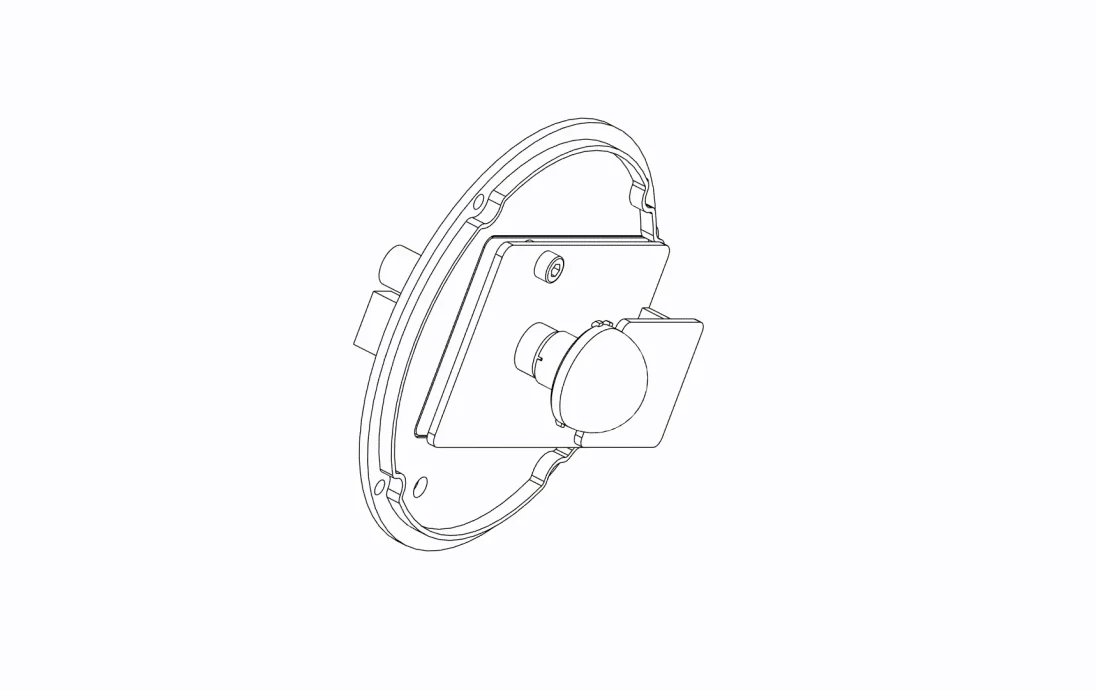

Снимите датчик MMwave и PIR с EP1. Прикрепите EP1 к компоненту PCB_Mount в отмеченном месте с помощью 2 винтов M3x12. Пропустите провода через отверстие в PCB_Mount и подключите их к разъемам 5 В. Теперь вы можете снова подключить датчики.
Винты M3 проходят ч��рез PCB_Mount и в POE_Mount, закрепляя POE_Mount на месте.

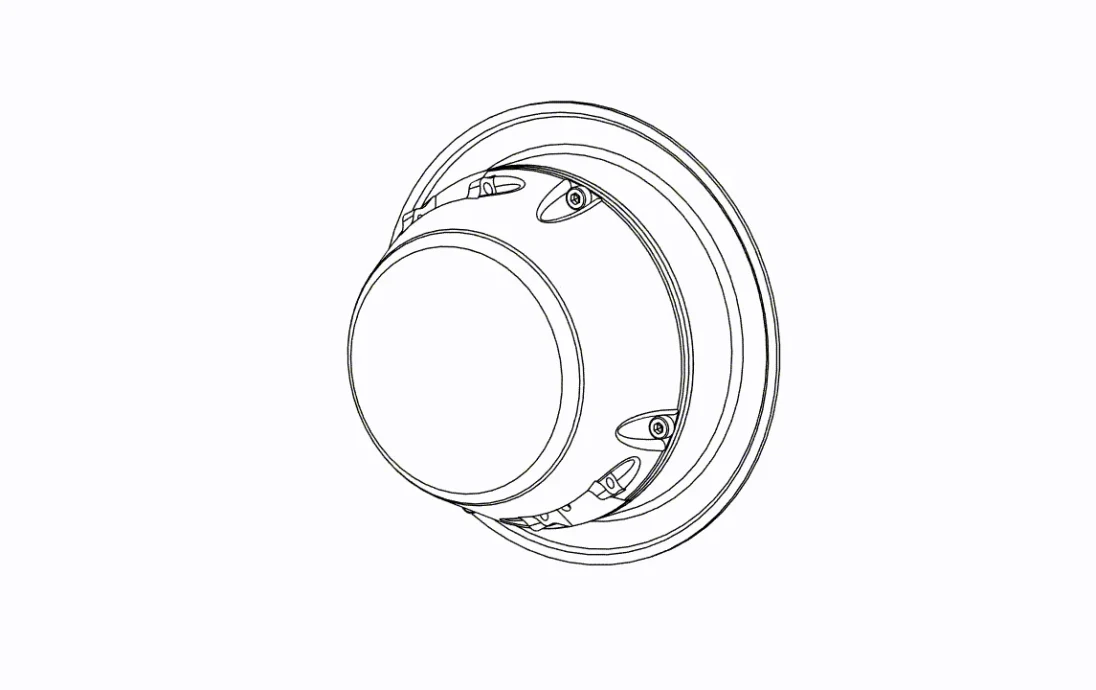

PCB_Mount затем помещается между Face_Plate и Back_Cover, которые удерживаются на месте 4 винтами M3x12.

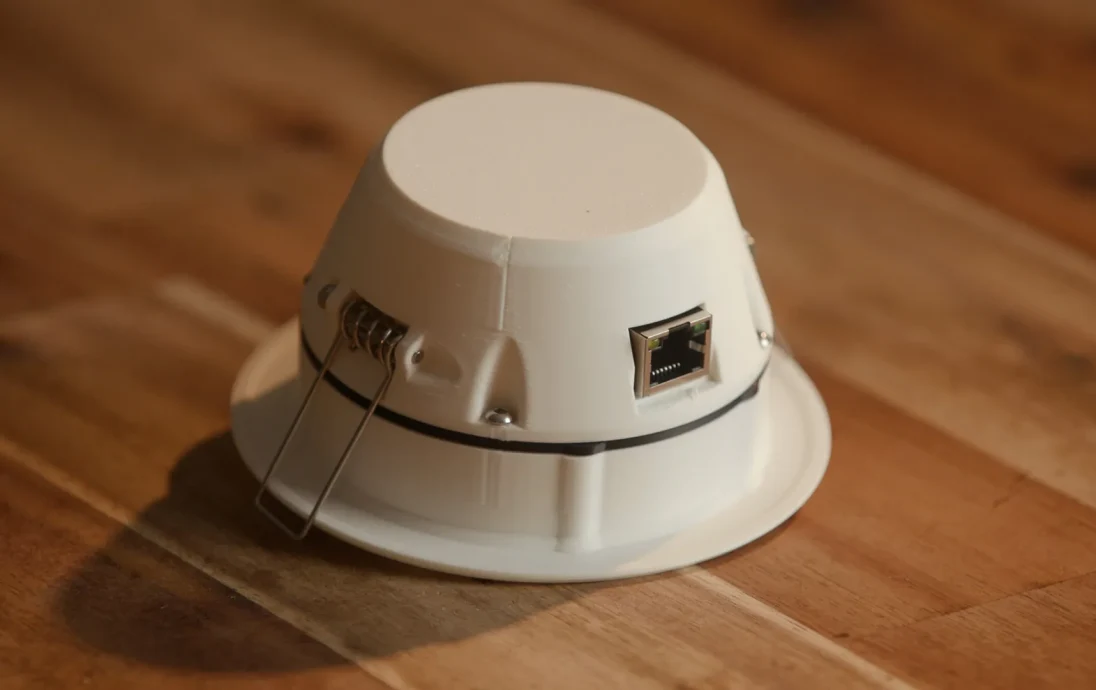

Наконец, установите пружины потолочного светильника, убедившись, что «хвост» пружины вставлен в фиксирующее отверстие в задней крышке, и удерживайте его на месте с помощью винта M3x25 мм, проходящего через виток пружины.
Все готово!
