Чехол и крепление для LD2450 и ESP32 C3 Super Mini........

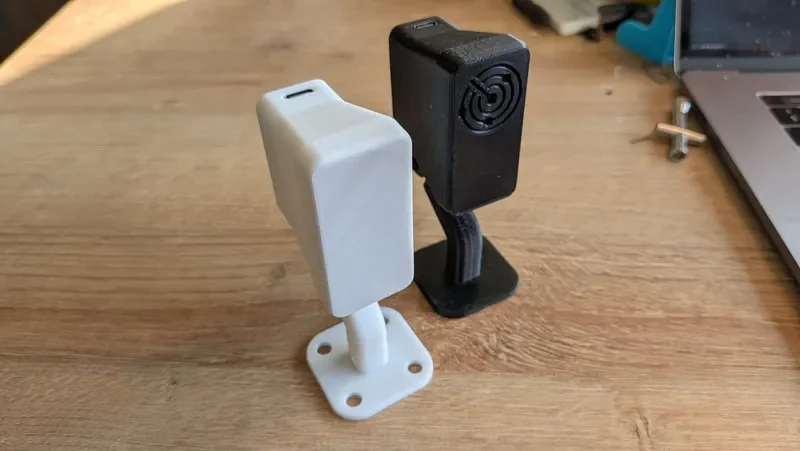

Корпус предназначен для размещения мини-модулей ESP32 C3 Super с припаянными к нему ИЛИ без контактов. Крышка имеет два варианта: гладкую и с символом радара.

Особенности

Место для модулей ESP32 C3 super mini и HLK-LD2450, антенны Bluetooth и проводки.

Откидная подставка, позволяющая изменять угол, под которым LD2450 контролируется.

Сборка

Стенд

1 * болт m3x12 или длиннее

1 * гайка м3

ЛД2450

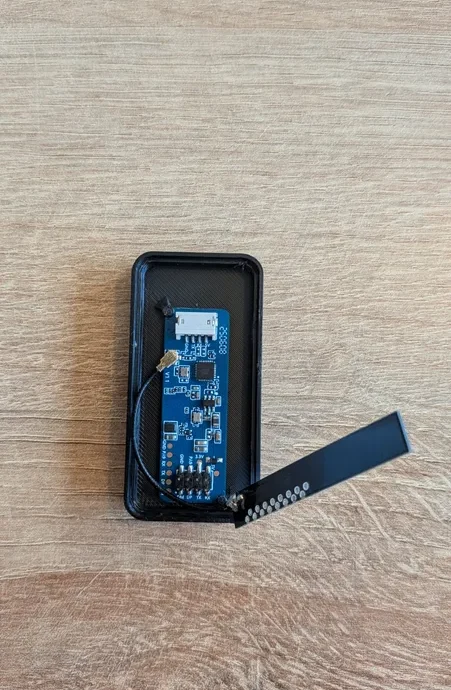

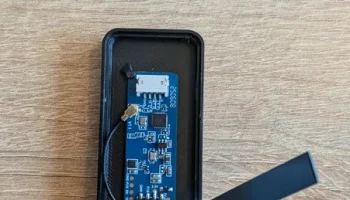

Поместите модуль в крышку, используя небольшие заглушки. Сторона с разъемом JST ZH должна иметь больше места, чем другая сторона. В документации Hi-Link указано, что часть разъема должна быть поднята, но лично мои зоны работали лучше при тестировании наоборот, так что проверьте сами. Можно просто повернуть крышку на 180 градусов.

ESP32 C3 Супер Мини

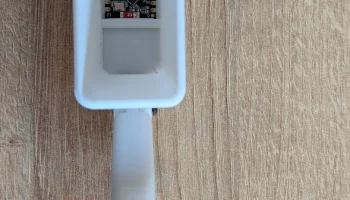

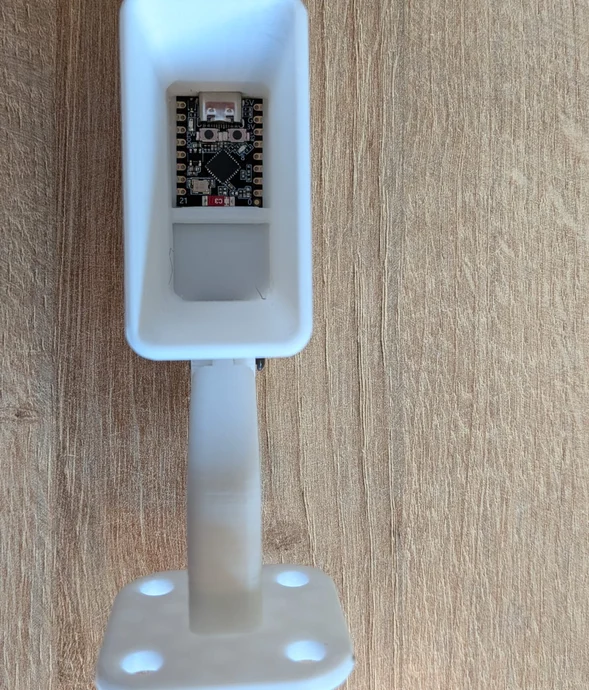

Если у вас припаяны контакты, просто переверните модуль, чтобы установить его на место. Прикрепленные кабели должны удерживать модуль на месте.

Инструкции по печати

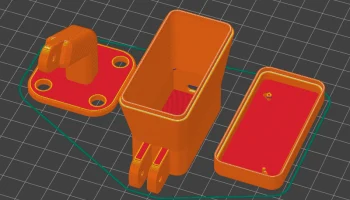

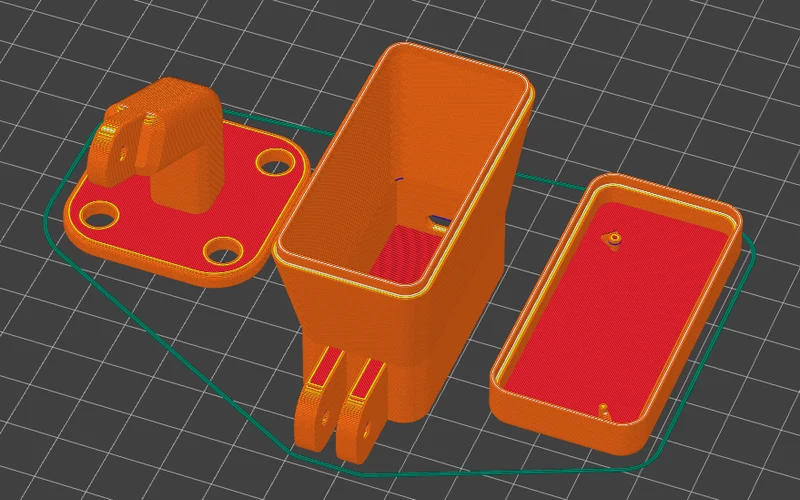

Ориентация: Проверить фотографии

Высота слоя: 0,2 мм

Стен: 2

Заполнение: минимум 10%. Я сделал свое с заполнением на подставке 20%, а остальное на 100%.

Опоры: Вылет стойки 60%. У меня нет проблем с печатью без поддержек, но ваш результат может отличаться. В случае неудачи или если я не уверен, я бы попробовал только органику на рабочей пластине.

Атрибуция

— Символ радара на крышке: https://uxwing.com/radar-tracking-icon/
