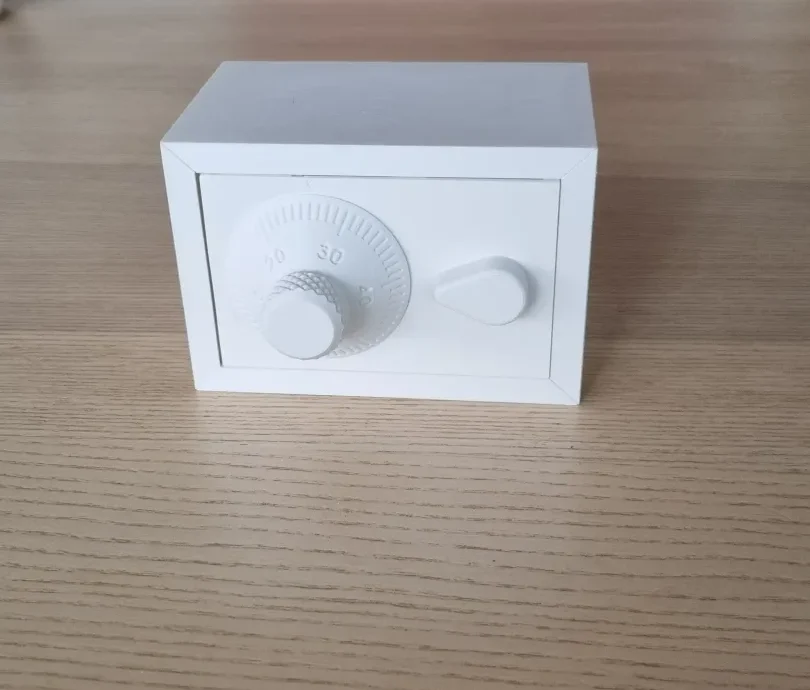

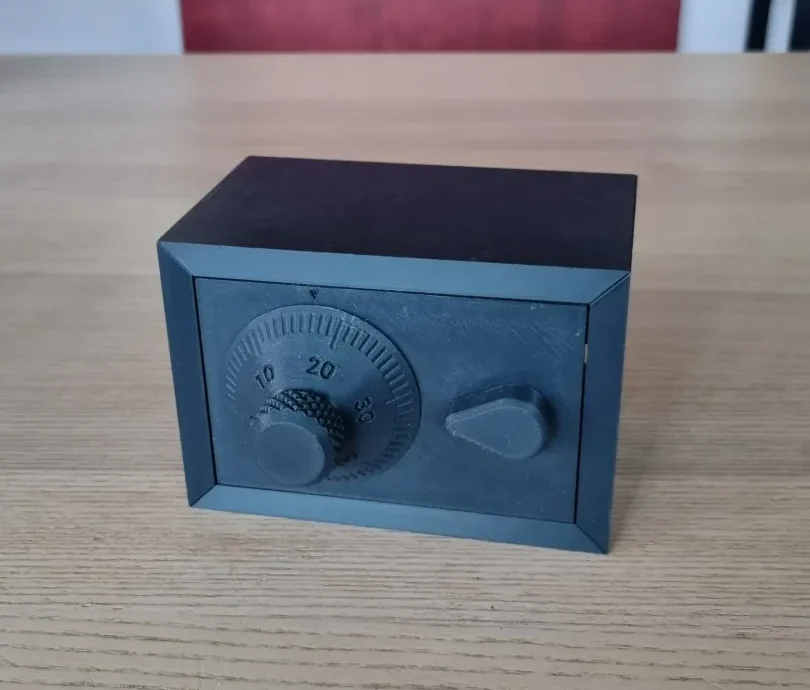

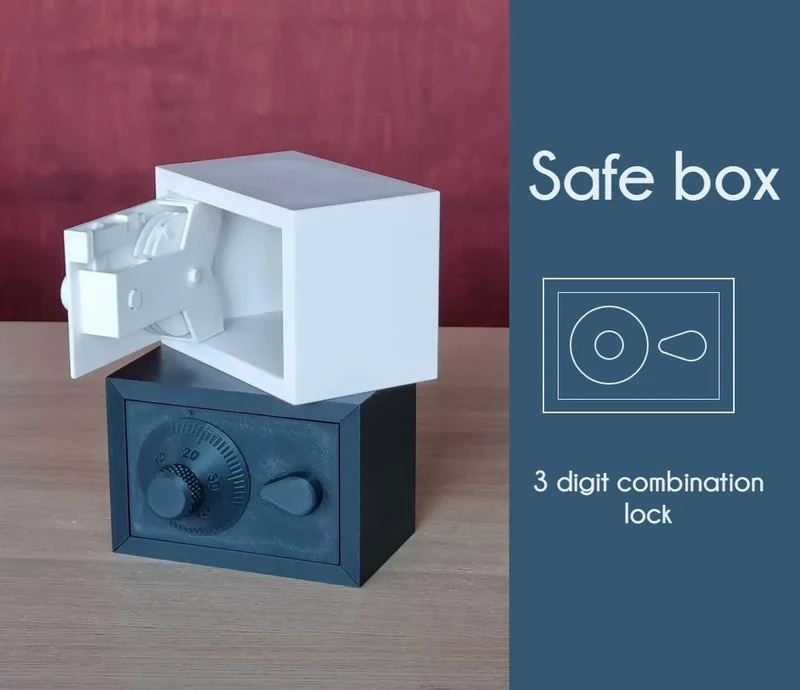

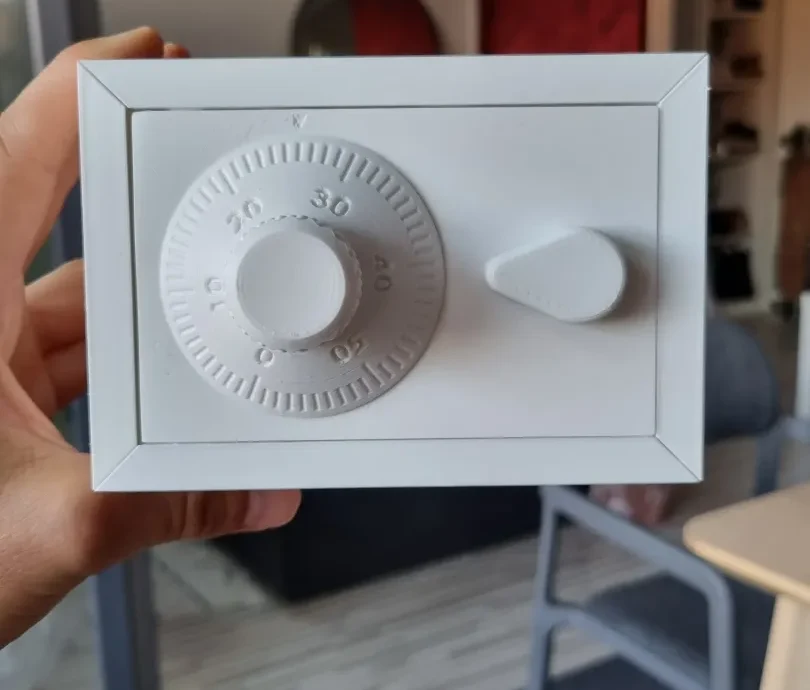

Сейф - комбинация из 3 цифр

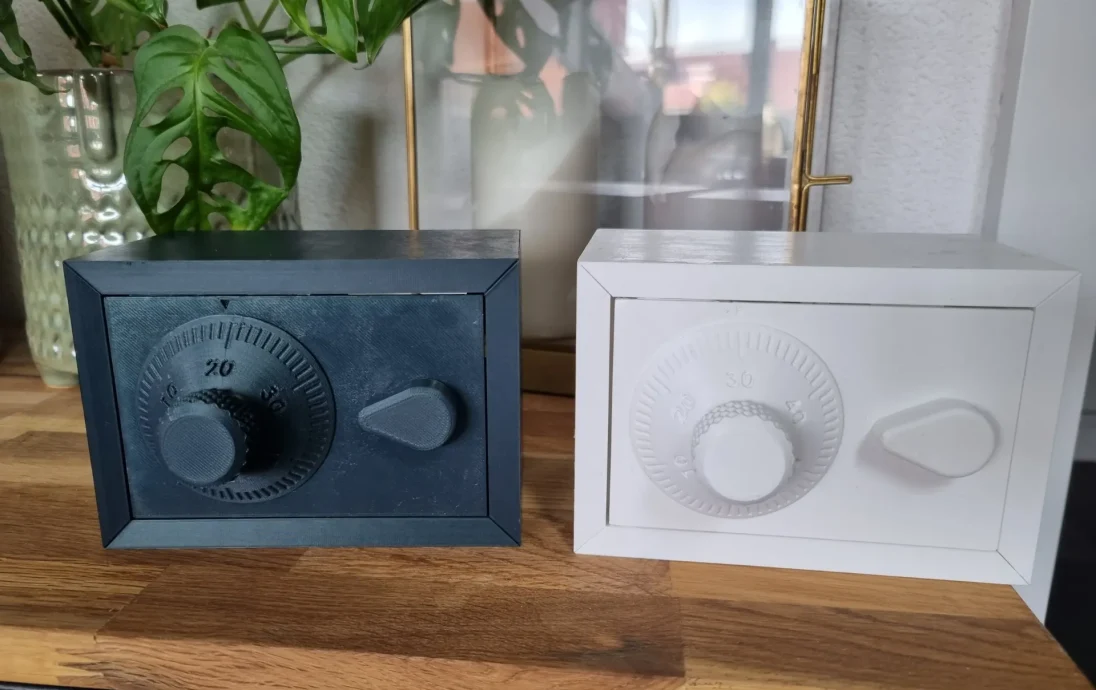

Если вам нужно сохранить свои драгоценные вещи в надежном месте, вы нашли то, что искали. Этот сейф защищен трехзначной комбинацией, чтобы никто не смог его открыть (если у него нет молотка или тепловой пушки, я имею в виду, что он просто пластиковый на конце)

Это довольно долгая сборка, но она идеально подходит для изучения того, как работает комбинированный сейф.

Инструкции по печати:

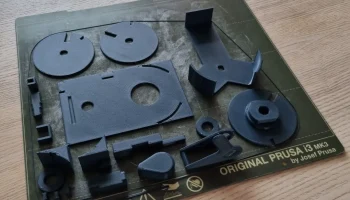

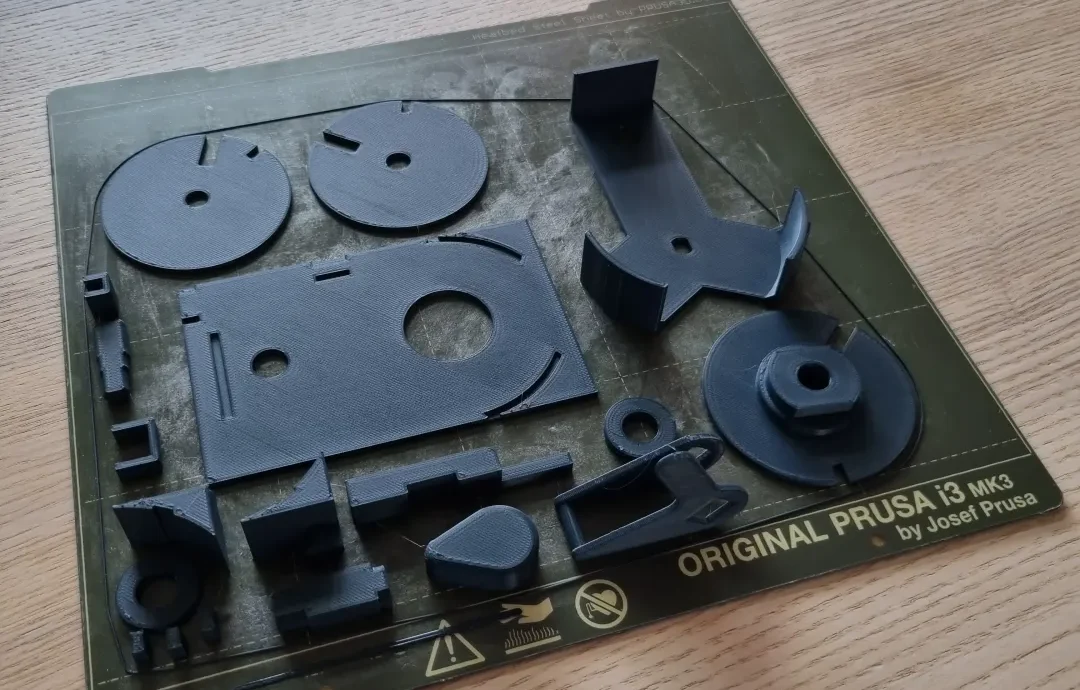

Начните с печати всех предоставленных мной деталей. Я использовал PLA с высотой слоя 0,2 мм и заполнением 20% для всего и без поддержки.

В некоторых случаях ориентация печати очень важна для прочности, поэтому это ориентация тех деталей, в отношении которых у вас могут возникнуть сомнения:

Обе оси напечатаны сбоку для большей прочности:

Рычаг напечатан следующим образом:

Обе оси напечатаны сбоку:

Булавки печатаются вот так:

Защелка напечатана так:

Ориентация всех остальных частей должна быть довольно очевидной.

Инструкции по сборке:
Склейте циферблат с disk_1 через front_plate:

Добавьте ось_1, два оставшихся диска и проставки (клей не требуется):

Приклейте булавки к каждому диску. На дисках disk_1 и disk_3 более длинная часть должна быть обращена к центру, а центральный штифт — самый большой:

Приклейте ручку к оси_2 через переднюю пластину, а затем поместите рычаг на ось:

Закройте дверную сборку, приклеив back_plate к front_plate:

Наденьте защелку на рычаг рычага и закрепите ее, приклеив 2 направляющие защелки в предназначенных для них местах:

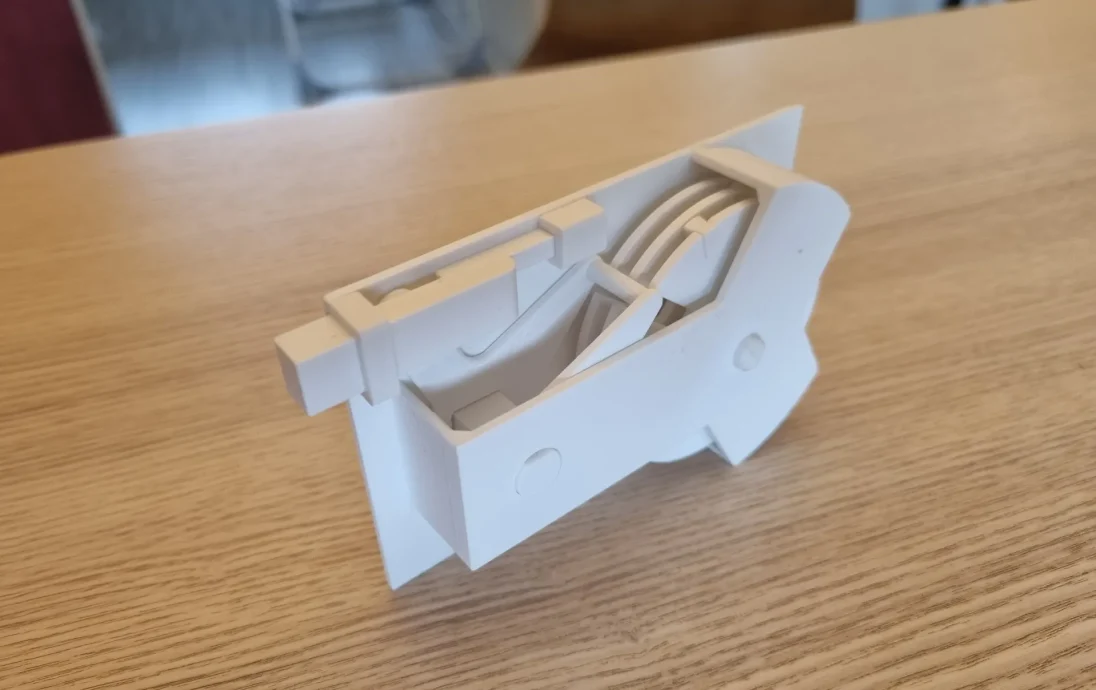

После этого шага сборка должна выглядеть так:

На этом этапе вы можете определить комбинацию, выполнив следующие действия:

Поверните диск на замке по часовой стрелке три раза. Это соединяет 3 диска вместе, и теперь они вращаются вместе с циферблатом.
Продолжайте поворачивать диск по часовой стрелке, пока выемка на диске_3 не совместится с рычагом. О��тановитесь и посмотрите на циферблат, чтобы записать первую цифру комбинации.
Поверните диск против часовой стрелки на 1 полный оборот после первой цифры, чтобы зацепить средний диск.
Продолжайте поворачивать циферблат против часовой стрелки до тех пор, пока выемка на среднем диске не совместится с рычагом, и остановитесь, чтобы записать вторую цифру комбинации.
Наконец, поверните диск по часовой стрелке, пока выемка на первом диске не совместится с рычагом. Теперь все три выреза должны совместиться. Запишите третье число комбинации. Теперь вы сможете повернуть ручку и разблокировать механизм.
Проверьте свою комбинацию, разблокировав механизм, не глядя на диски. Если вы не знаете, как это сделать, вы можете следовать этим инструкциям: https://www.google.com/amp/s/www.wikihow.com/Open-a-Combination-Lock%3famp=1.
Сохраните где-нибудь цифры комбинации, они никогда не изменятся.

Приклейте 2 шарнира к дверной сборке:

Чтобы собрать коробку, начните с размещения верхней и нижней стенок на шарнирах (без клея):

Приклеиваем две боковые стенки:

Приклеивая боковые стороны, делайте это с закрытой дверцей, чтобы вы могли видеть, что все хорошо отцентрировано.

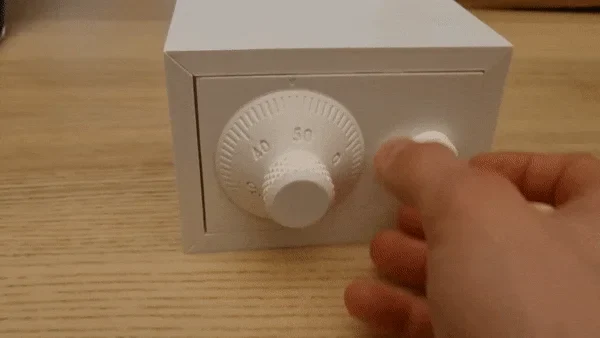

На этом этапе вам следует несколько раз попробовать запереть и отпереть дверь, чтобы проверить комбинацию, прежде чем приклеивать back_wall.

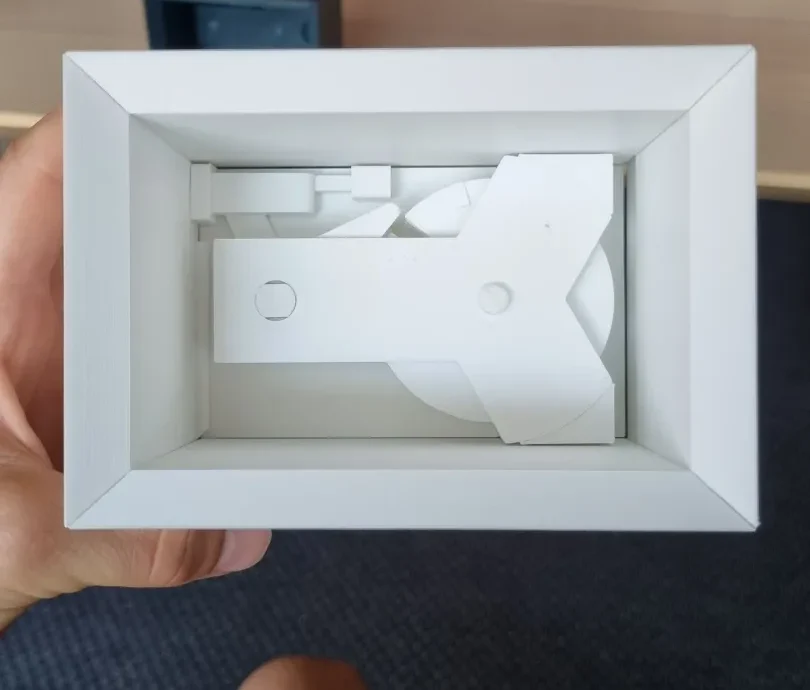

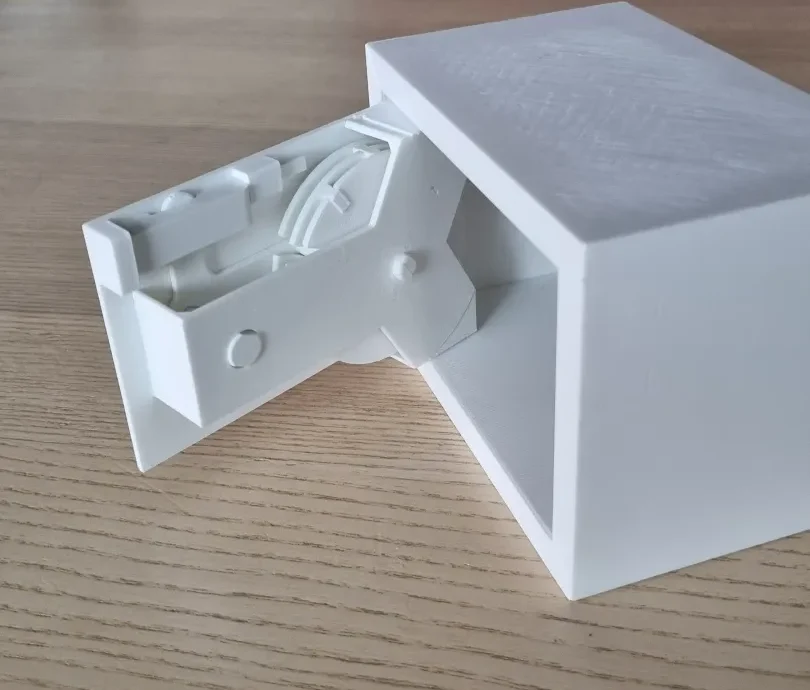

Когда вы уверены в комбинации, вы можете приклеить back_wall, чтобы закончить сейф:
