ESP-WROOM-32 D1 Руководство по сборке мини-пайки........

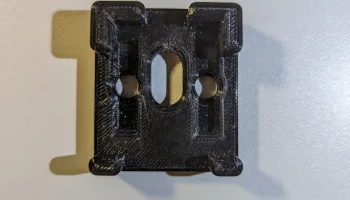

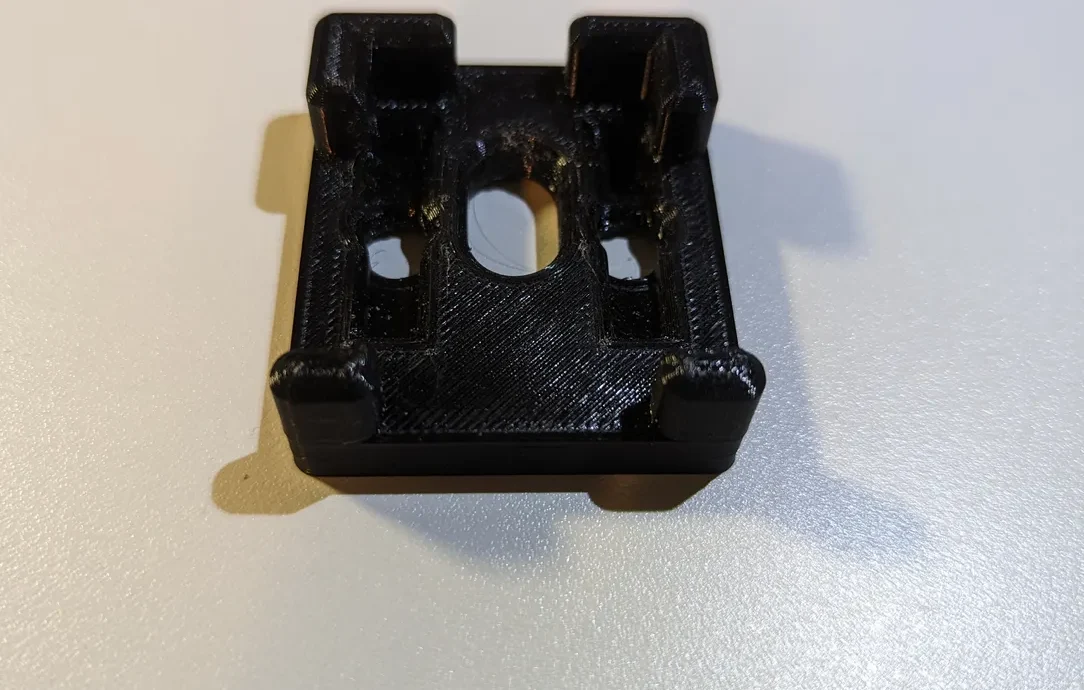

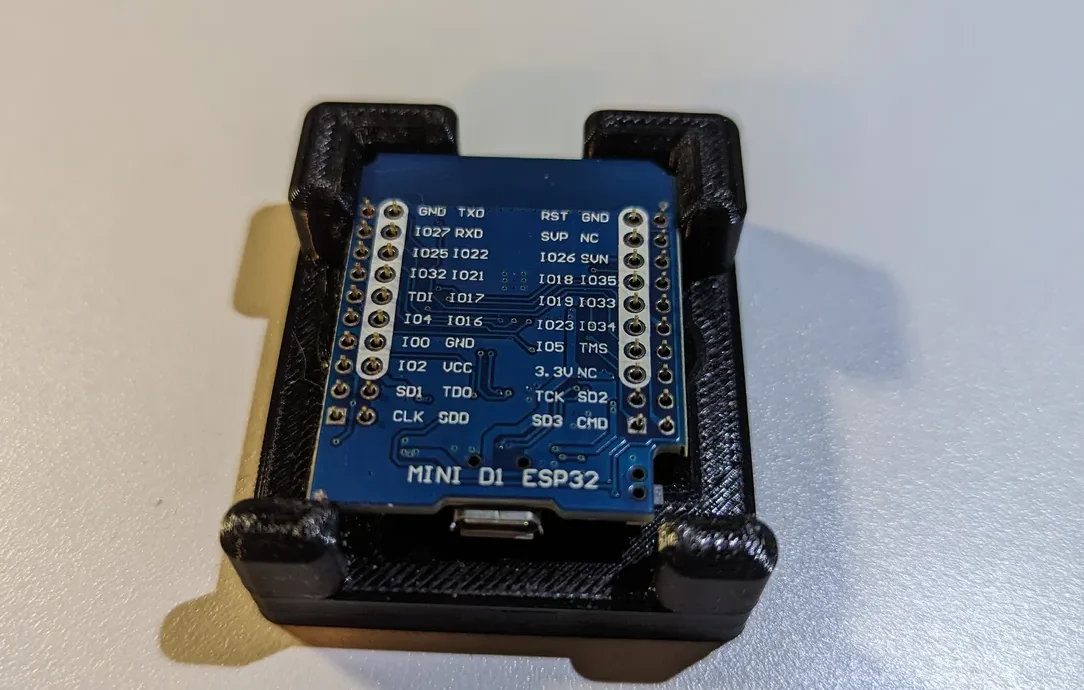

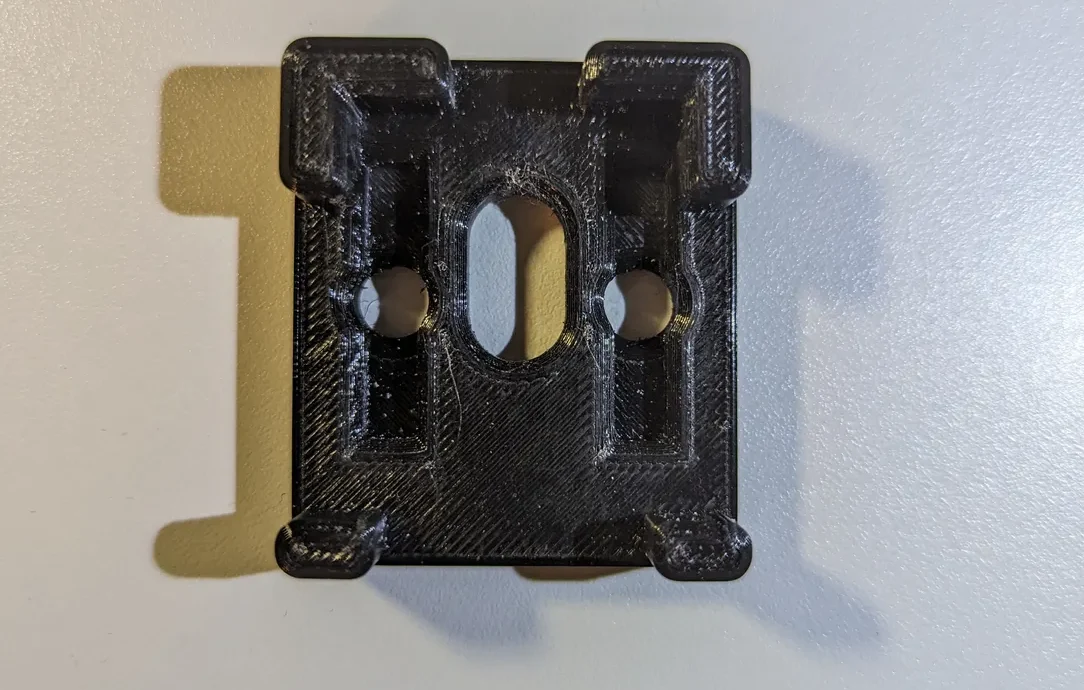

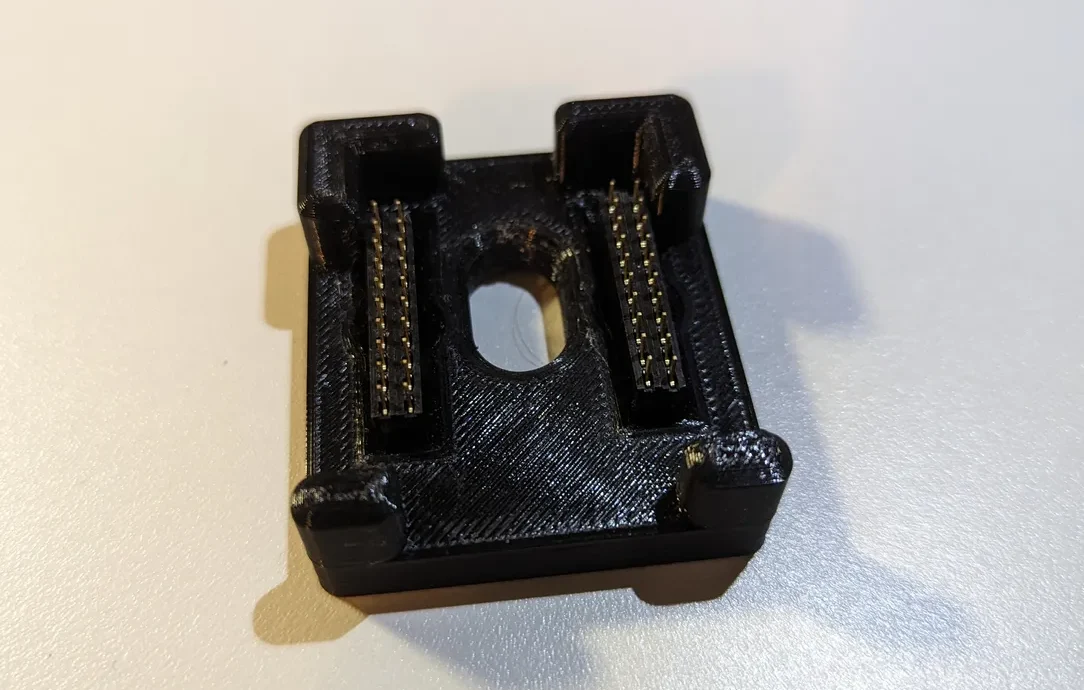

Используя этот инструмент, вам не нужно балансировать несколько рядов заголовков под доской или беспокоиться о несовпадении отверстий. Такая конструкция позволяет легко и точно припаивать ряды разъемов к платам ESP32-WROOM D1 Mini. Слоты с обеих сторон могут вмещать до 2х10 рядов заголовков с некоторым зазором для перемещения. Доска слегка прижимается к четырем вертикальным опорам и удерживает штифты в отверстиях. Когда все компоненты склеены вместе, гораздо проще спаять все 40 отверстий. А когда трение, скрепляющее все вместе, мешает снять ваше творение, воспользуйтесь удобными отверстиями внизу, чтобы аккуратно вытащить сборку и загрузить следующую!

Распечатайте этот плоский материал без подставок, и я рекомендую термостойкий материал, такой как PETG или лучше, поскольку он выдерживает воздействие тепла.

Я использовал это только с некот��рыми моделями D1 Mini других производителей, но он также должен работать с Wemos ESP32-WROOM D1 Minis на основе существующей САПР.
