AZDelivery ESP-32 крепление с помощью клипс........

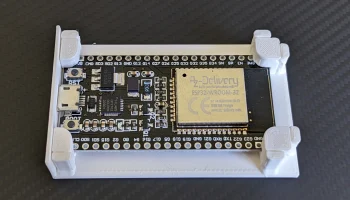

Эта 3D-модель представляет собой крепление ESP-32, в котором используются зажимы для фиксации печатной платы на месте. Вы можете использовать его в качестве подставки при работе над своими проектами или встроить его в любые случаи, которые вы хотите создать.

Вам необходимо распечатать следующие части:

1 база
2 полные крышки
1 левая крышка
1 правая крышка

Инструкции по печати:

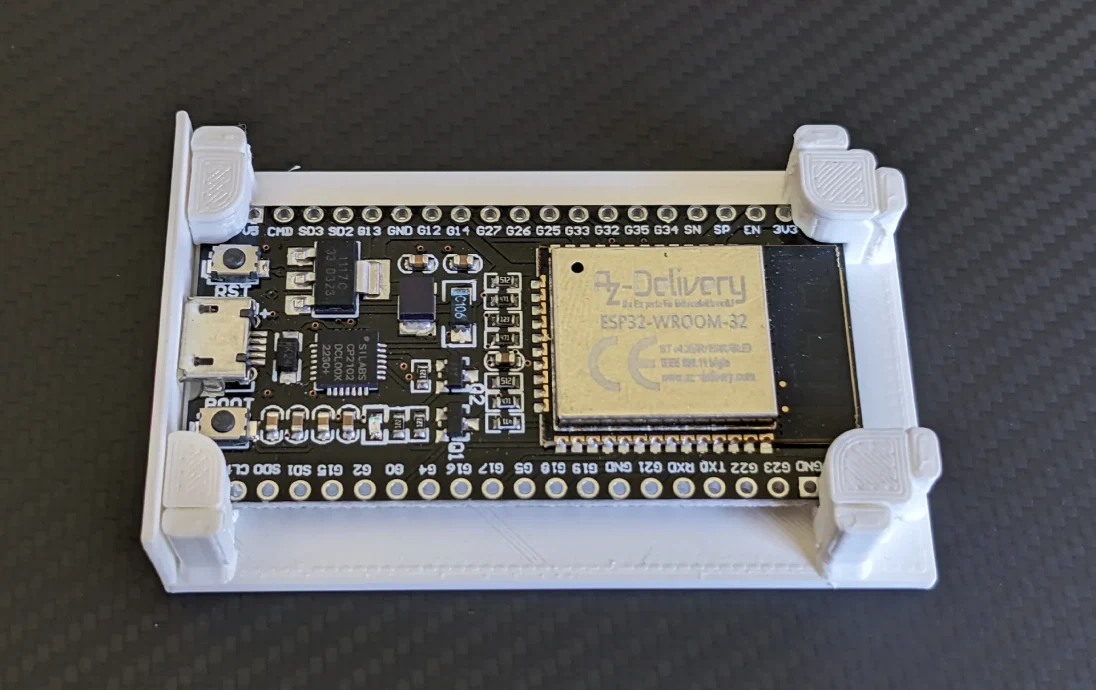

На фотографиях-примерах я использовал PLA без поддержки и полей. Распечатайте основу как есть, а крышки переверните вверх дном.

Инструкции по сборке:

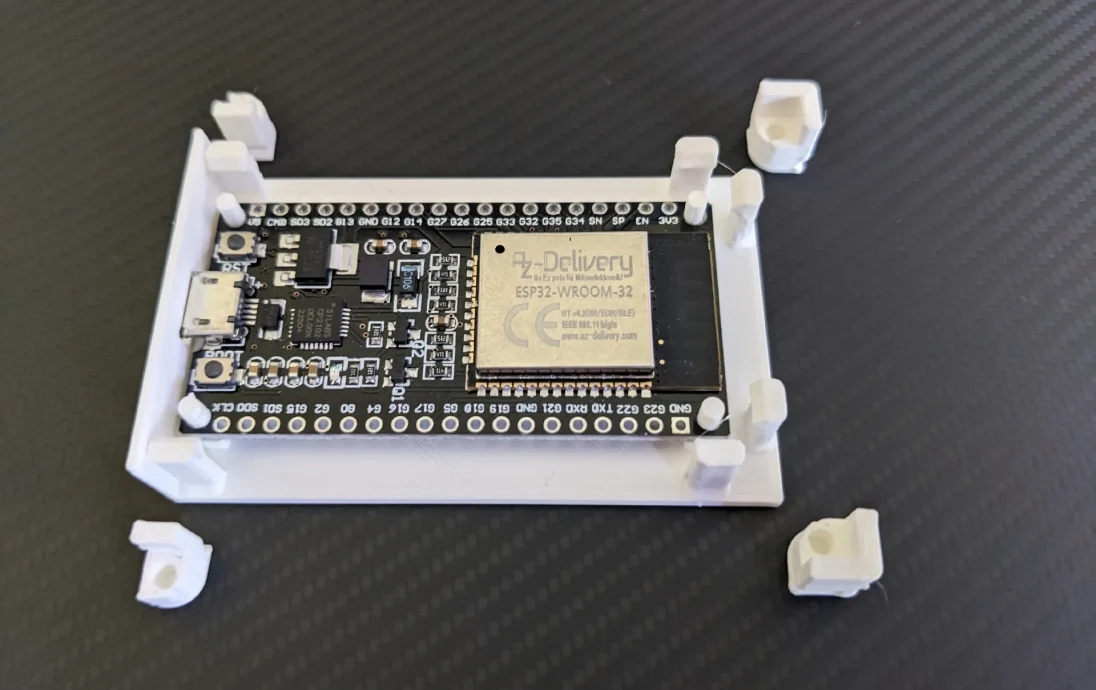

Установите печатную плату, совместив ее с контактами, и убедитесь, что порт USB находится со стороны стены. Поместите крышку сверху и осторожно приложите усилие вниз и зафиксируйте. Будьте осторожны, поскольку грубая сила может привести к поломке зажимов. Он должен защелкнуться на месте. Соблюдая осторожность, можно также разобрать зажимы, надавив на колпачки отверткой и осторожно потянув зажимы наружу.
