Светодиодный индикатор состояния ESPHome........

Я использовал дисплей Homatic HM-OU-LED16, чтобы показать, какие окна в доме открыты, а также некоторую другую информацию. Это работает уже много лет очень хорошо, выходя из дома, красный светодиод показывает, что я не закрыл окно или что пора вынести мусорное ведро на улицу.

С некоторых пор у меня все больше и больше проблем с неправильными данными, отображаемыми на этом дисплее. Поскольку я не смог решить проблемы, я решил придумать что-то новое.

База:

wo NeoPixel с 8 светодиодами
один узел ESP32 NodeMCU

8 светодиодов с обеих сторон, в середине достаточно места, чтобы на листе бумаги можно было распечатать значение каждого светодиода.

Статус v44:

Модель Fusion 360 полного дисплея

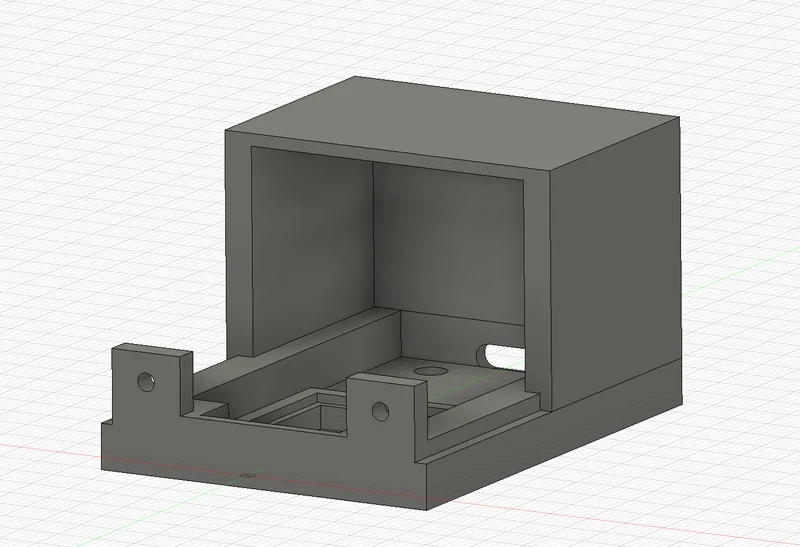

Это части корпуса:

ESP32_Боден:

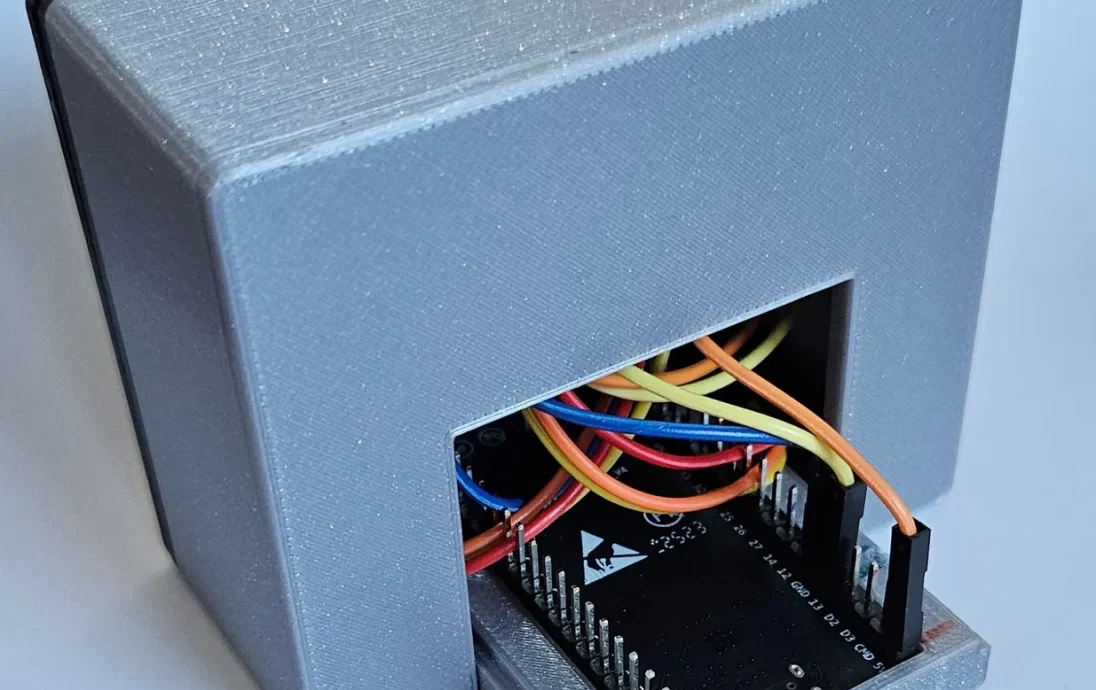

ESP32 NodeMCU помещается внутри снизу вверх.
можно прикрутить к «FrontHinten»

ESP32_Верх:

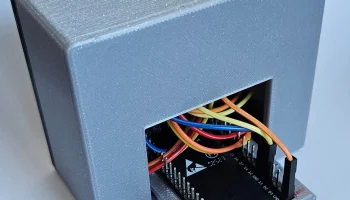

Крышку ESP32 можно надеть на ESP 32.
Можно прикрутить снизу к «ESP32_Boden».

Передний совет:

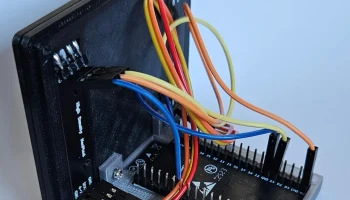

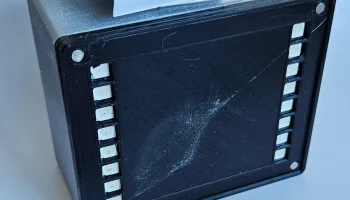

две палочки NeoPixel помещаются в задней части детали.

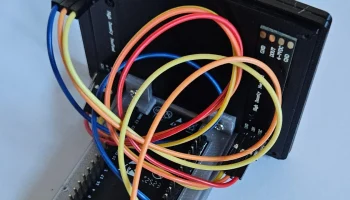

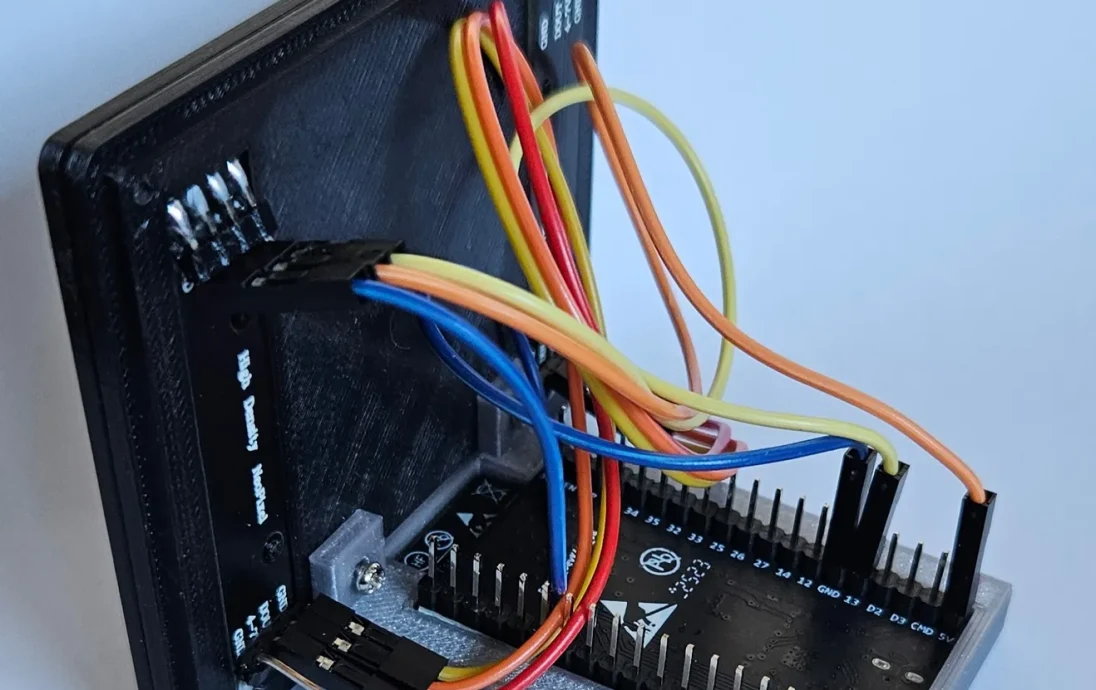

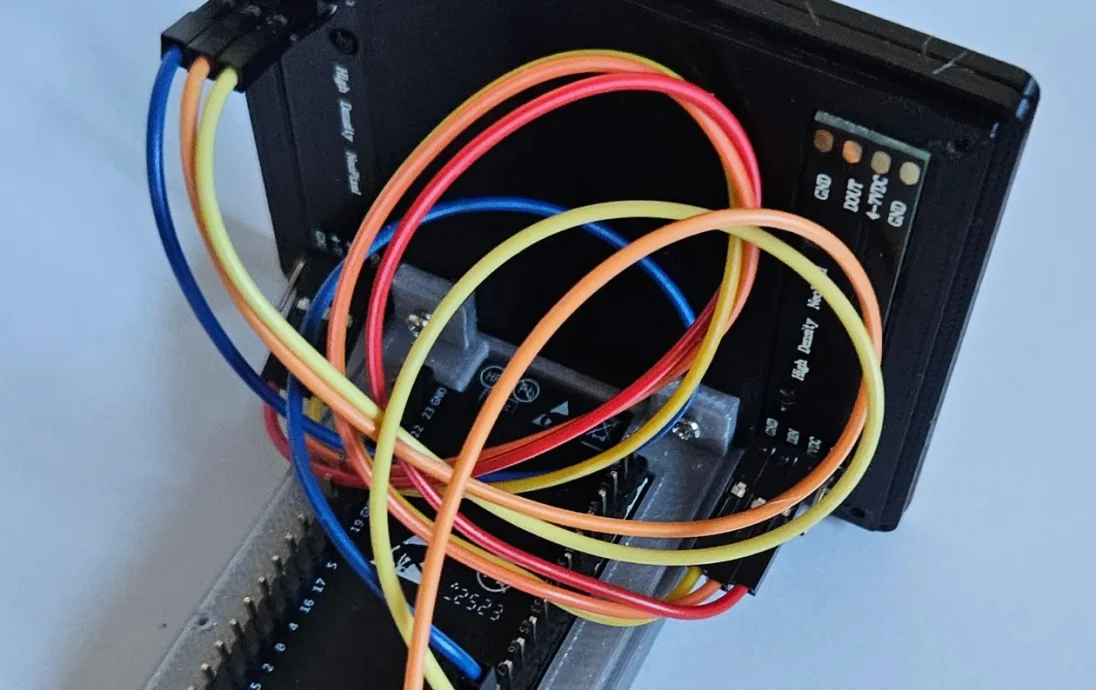

Я припаял разъемы к палочкам NeoPixel, чтобы их было проще подключить.

ХаубеКомплетт:

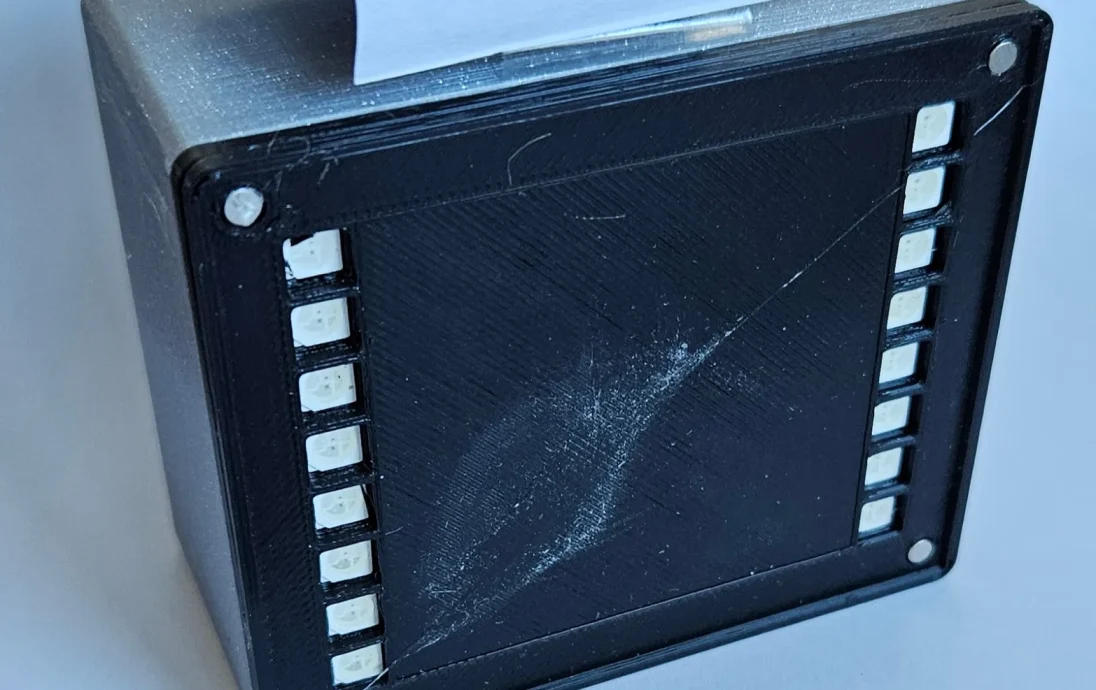

Передняя часть корпуса
Для предотвращения загрязнения бумаги используется акриловое стекло толщиной 2 мм.
помещается внутрь (см. «Оргстекло»)

HaubeHinten:

Задняя часть корпуса с 4 винтами

Все детали можно распечатать без полей и подставок.
Я сделал это с МК3

dl-status-anzeige.zip:

YAML-файл для ESPhome
сделано таким образом, что вы можете адресовать каждый отдельный светодиод, установить цвет и яркость

Пример автоматики, которая переключает один светодиод в зависимости от состояния группы окон.
Светодиоды будут адресоваться «my_led_id».
псевдоним: status_led_AZ
описание: Gruppe der Fenster im Arbeitszimmer
триггер:
— платформа: штат
идентификатор_сущности:
-binary_sensor.az_fenster_group
— input_number.dl_status_led_brightness
— платформа: time_pattern
минуты: «0»
— платформа: numeric_state
идентификатор_сущности:
— Sensor.dl_status_anzeige_uptime
ниже: 0,5
состояние: []
действие:
— сервис: esphome.dl_status_anzeige_change_dl_led
данные:
мой_led_id: 15
my_red: "{{ 1 if is_state('binary_sensor.az_fenster_group','on') else 0 }}"
мой_зеленый: 0
мой_синий: 0
my_brightness: "{{ float(states('input_number.dl_status_led_brightness')) }}"
режим: в очереди
макс: 3
