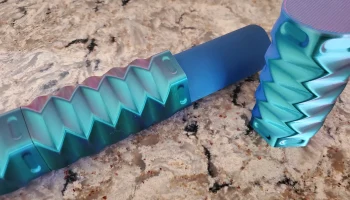

Контейнер с параметризованным режимом вазы: зигзаг...
Это параметризованная версия моего игрового коврика Zig Zag. Выпуск параметризованной версии изначально был одной из моих целей, но где-то посередине я отказался от нее. Недавно я получил запрос на возможность создания файлов Fusion 360 разных размеров, и я решил вернуться к проекту и сделать их регулируемыми.
Параметры:
Размер насадки — диаметр используемой насадки; Также желаемая толщина стенки готовой трубы.
диаметр трубки — внутренний диаметр трубки.

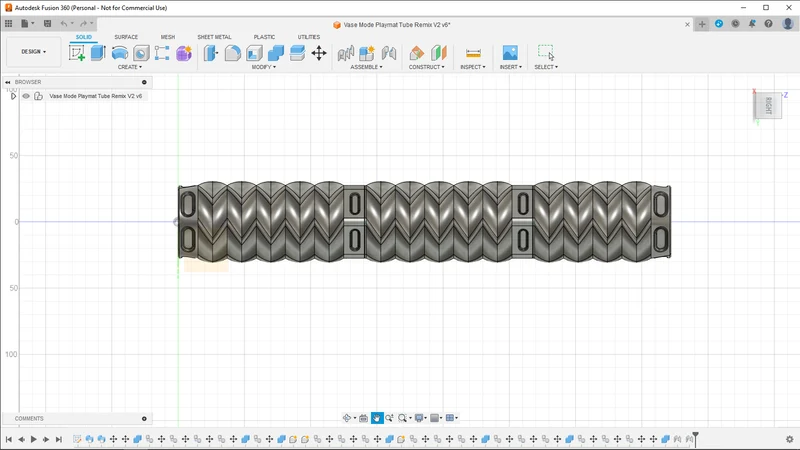

длина корпуса — длина секций корпуса без учета разъемов. Общая длина каждой секции составит это значение плюс 31-32 мм. Верхние секции имеют более короткий корпус на 80 % от этого значения плюс разъемы. Общая длина с 3 секциями составит: это значение x 2,8 + 64 + (33 для винтовой крышки)
допуск — дополнительное пространство, добавленное между сопрягаемыми поверхностями. Это значение можно настроить в соответствии с точностью вашего принтера. Значение по умолчанию 0,1 мм хорошо работает на моем Ender 3.

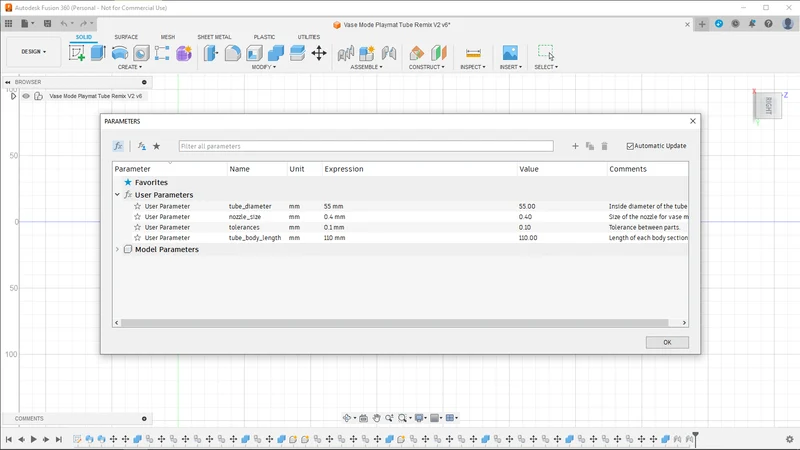

Параметры настраиваются в окне параметров в Fusion 360. Я проверил несколько комбинаций диаметра и длины, и они работают, ничего не нарушая, но некоторые размеры могут потребовать корректировки некоторых операций.

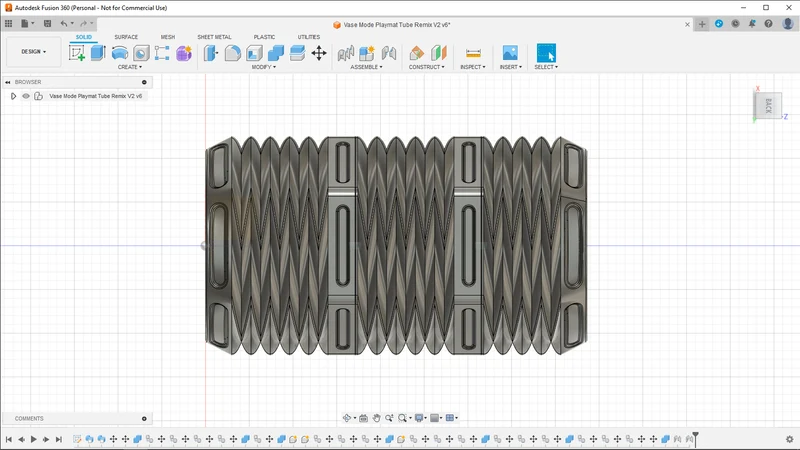

Я включил файлы для более короткой и широкой трубки. Он имеет диаметр 110 мм, длину корпуса 55 мм и ширину стенки 0,4 мм. Я еще не под��вердил, работают ли они, но они производятся на той же основе, что и другие мои модели, поэтому должны работать.
Печатайте в режиме вазы с шириной стенки, равной размеру сопла. Никаких нижних слоев в центральной части и верхней части с винтами. Завинчивающуюся крышку и верхнюю часть с защелкой необходимо напечатать в перевернутом виде.
