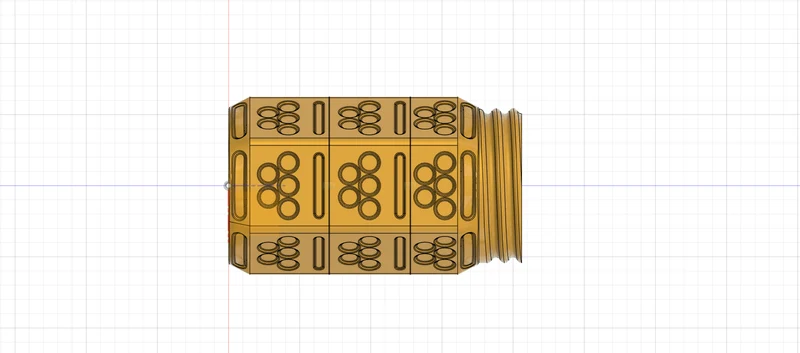

Параметризованный контейнер режима вазы: Пятна
Это параметризованная версия моего игрового коврика Spots. Выпуск параметризованной версии изначально был одной из моих целей, но где-то посередине я отказался от нее. Недавно я получил запрос на возможность создания файлов Fusion 360 разных размеров, и я решил вернуться к проекту и сделать их регулируемыми.
Параметры:
Размер насадки — диаметр используемой насадки; Также желаемая толщина стенки готовой трубы.
диаметр трубки — внутренний диаметр трубки.

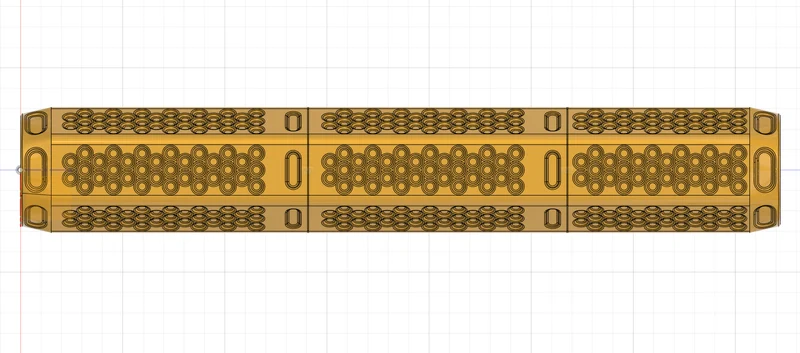

длина корпуса — длина секций корпуса без учета разъемов. Общая длина каждой секции составит это значение плюс 31-32 мм. Верхние секции имеют более короткий корпус на 80 % от этого значения плюс разъемы. Общая длина с 3 секциями составит: это значение x 2,8 + 64 + (33 для винтовой крышки)
допуск — дополнительное пространство, добавленное между сопрягаемыми поверхностями. Это значение можно настроить в соответствии с точностью вашего принтера. Значение по умолчанию 0,1 мм хорошо работает на моем �� Ender 3.

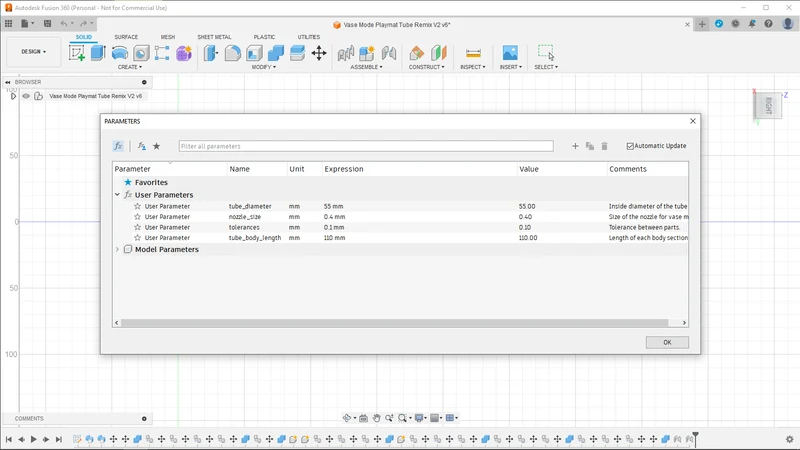

Параметры настраиваются в окне параметров в Fusion 360. Я проверил несколько комбинаций диаметра и длины, и они работают, ничего не нарушая, но некоторые размеры могут потребовать корректировки некоторых операций.
Печатайте в режиме вазы с шириной стенки, равной размеру сопла. Никаких нижних слоев в центральной части и верхней части с винтами. Завинчивающуюся крышку и верхнюю часть с защелкой необходимо напечатать в перевернутом виде.
