Кабельный канал для экструзии Т-образных пазов серии 1010...

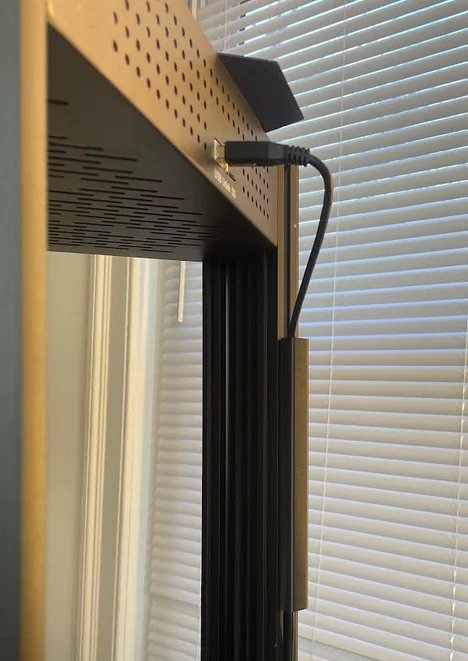

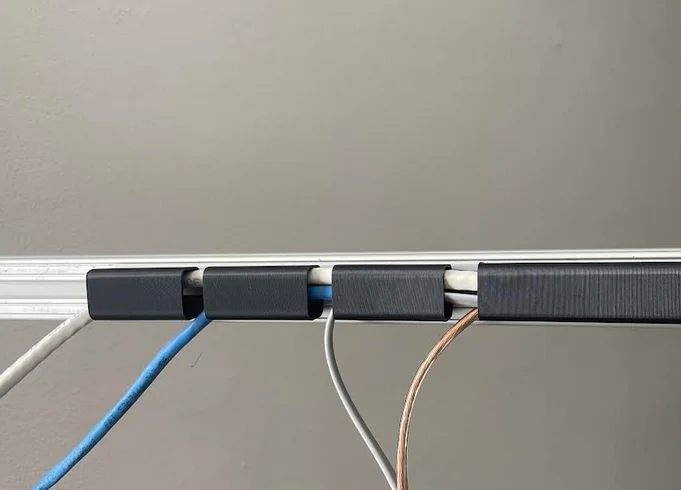

Это кабельный канал/направляющая, который крепится к базовой направляющей с Т-образным пазом диаметром 1 дюйм, 25 мм, 20 мм. Он также подходит к направляющим моего принтера FLSUN SR, которые предназначены только для этого принтера, но основаны на профиле 2020 года. Используйте его с множеством копий последовательно, чтобы создать полностью закрытый кабельный канал, или с отдельными сегментами, чтобы зажимать кабели только там, где это необходимо.

Внутреннее пространство 18х12мм. Файлы Solidworks и Fusion 360 включены для всех, кто хочет настроить. В файле Solidworks вы увидите, что разные параметры длины — это просто разные конфигурации одной и той же детали. Чтобы создать нестандартную длину, вы также можете просто масштабировать z-размер в слайсере до любой необходимой длины (или достижимой для печати).

Размеры профиля указаны ниже.

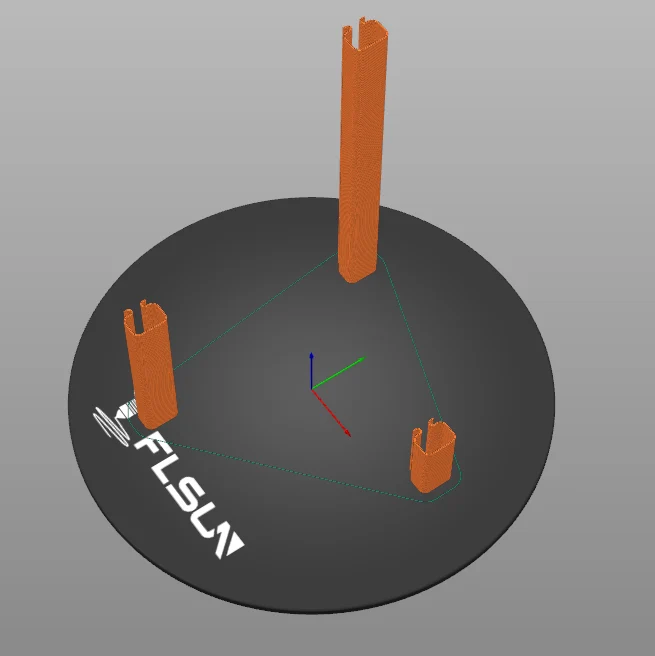

Я разработал его для печати в режиме вазы с шириной экструзии 0,5 мм и толщиной стенки 1 мм. Режим «Ваза» дает наилучшие результаты, но это не является строго необходимым.
