Контейнер блоков травы Minecraft

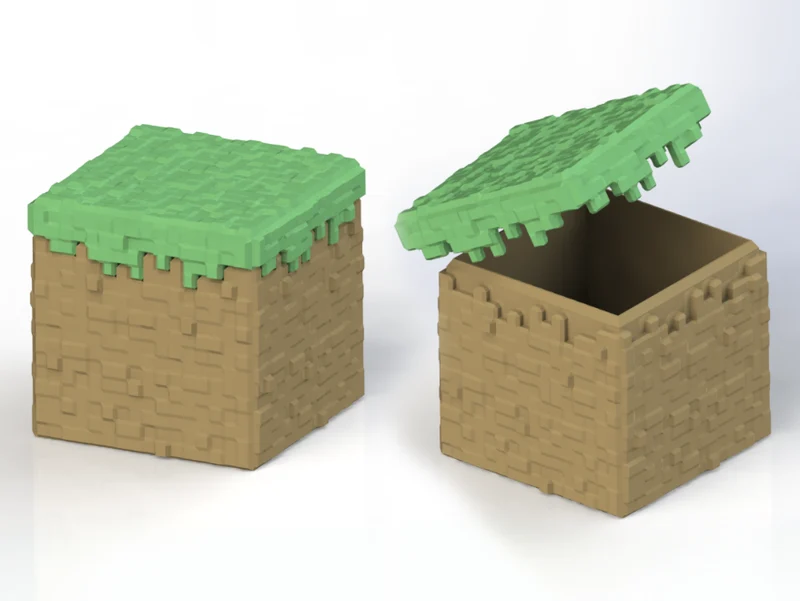

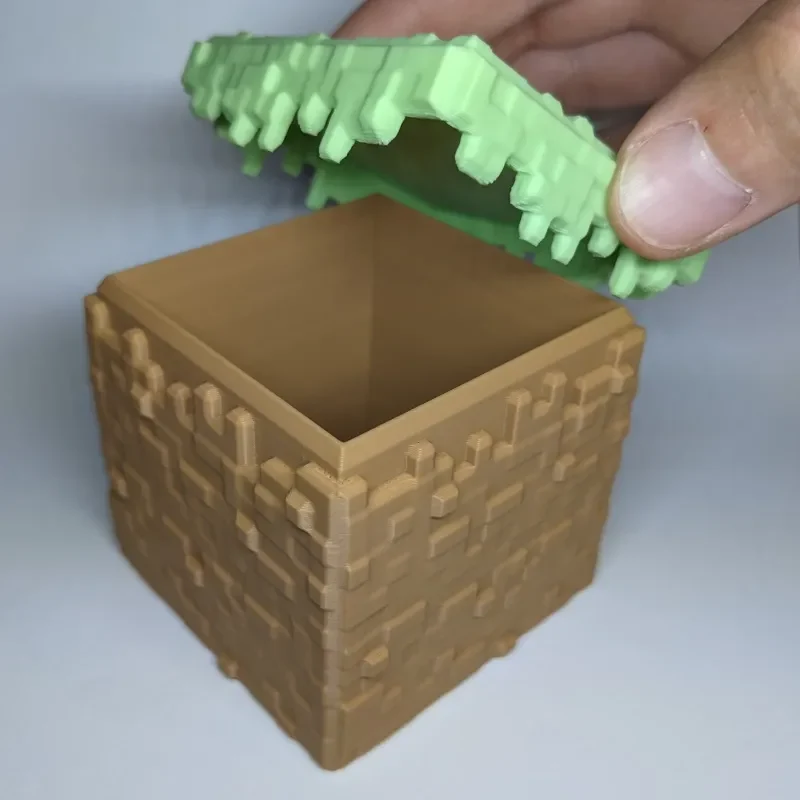

Это фигурка травяного блока Minecraft, который представляет собой небольшой контейнер для хранения со съемной крышкой. Куб имеет пиксельную текстуру, соответствующую игре. Крышка крепится как кусочек головоломки, но симметрична и подходит в любом положении. Общий размер около 69 мм³. Внутренние размеры 58 х 58 х 60 мм.

STEP-файлы моделей для всех, кто пытается сделать ремикс.

Настройки печати

Я напечатал обе детали с тремя стенками и заполнением 30 %, чтобы дети могли с ними играть.

Основу можно распечатать без поддержки.

Крышке нужна опора для печати всей сразу. Для меня это получилось довольно легко, используя в основном настройки по умолчанию; только что изменено расстояние поддержки X/Y на 1,2 мм для большего пространства вокруг сложных элементов.

Что касается крышки, я включил глажение и накатку, чтобы улучшить качество верхней поверхности крышки.

В качестве альтернативы вы можете распечатать крышку из двух частей без поддержки и склеить их суперклеем, используя _split.STL. Однако я настоятельно рекомендую распечатать крышку как единое целое, она работает и выглядит намного лучше.

Как я это разработал

Я хотел удивить своего ребенка на Рождество уникальным 3D-принтом на тему Minecraft. Итак, мне пришла в голову идея создания блочного контейнера с пиксельной текстурой, но я не нашел в сети ничего близкого к тому, что искал. Я не думал, что проектировать с нуля будет слишком сложно...

Текстуры

Я начал с реальных текстур блоков травы Minecraft из игры. Я преобразовал шкалу серого, чтобы использовать ее в качестве карты высот, и отделил части травы и грязи боковой текстуры, чтобы сформировать крышку и основание отдельно. Я внес некоторые небольшие изменения в интерфейс трава/земля, чтобы края аккуратно отображались в 3D.

Создание сетки

Поэкспериментировав с несколькими различными программными пакетами для тиснения текстуры и формирования рельефа, я не получил желаемых результатов. Это оказалось гораздо более сложной конструкцией, чем я думал сначала.

Я решил просто написать сценарий тесселяции текстуры, используя MATLAB. Я построил панели, чтобы сформировать стороны куба, используя триангуляцию Делоне для формирования сетки, а затем сместил вершины, используя изображения карты высот. Панели куба были собраны путем вращения и перевода ячеек в нужное положение. Получив желаемый вид, я экспортировал сетки в файлы STL.

Моделирование

Я импортировал в Solidworks, чтобы сделать вырезы, чтобы крышка из травы и основание из земли совпадали друг с другом, как кусочки головоломки. Я вырезал полости внутри и добавил несколько фасок, чтобы было легче надевать крышку. Наконец, я вырезал дополнительный зазор в крышке, чтобы она могла плавно прилегать, создав слегка увеличенную смещенную сетку базовой части и используя ее в качестве негатива для вырезания крышки.

Я соединил две детали в сборке и применил анализ поперечного сечения, чтобы проверить наличие зазоров и пересечений между деталями. Когда все стало хорошо, я экспортировал STL.

Нарезка

Нарезать Cura было довольно просто, за исключением того, что смехотворно большая опорная конструкция, необходимая для печати крышки, заставила меня нервничать. Если крышку было слишком сложно распечатать или отделить от подставок, я также разделил крышку на две части, которые можно было распечатать без подставок и склеить суперклеем. Если включить функцию глажения и накатки, верхняя часть крышки будет выглядеть намного более гладкой.

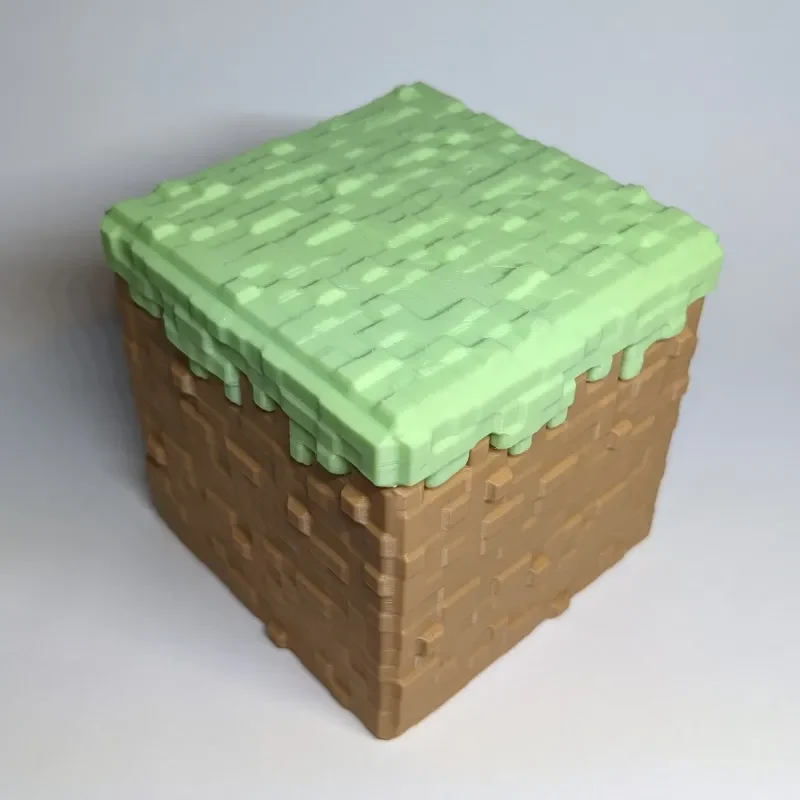

Отпечаток получился прекрасным. Массивная опора крышки снялась легко и чисто и идеально подошла друг к другу. Крышка закрывалась легко, но достаточно плотно, чтобы удерживаться сама по себе. Очень рад, что этот получился, и он идет под елку.
