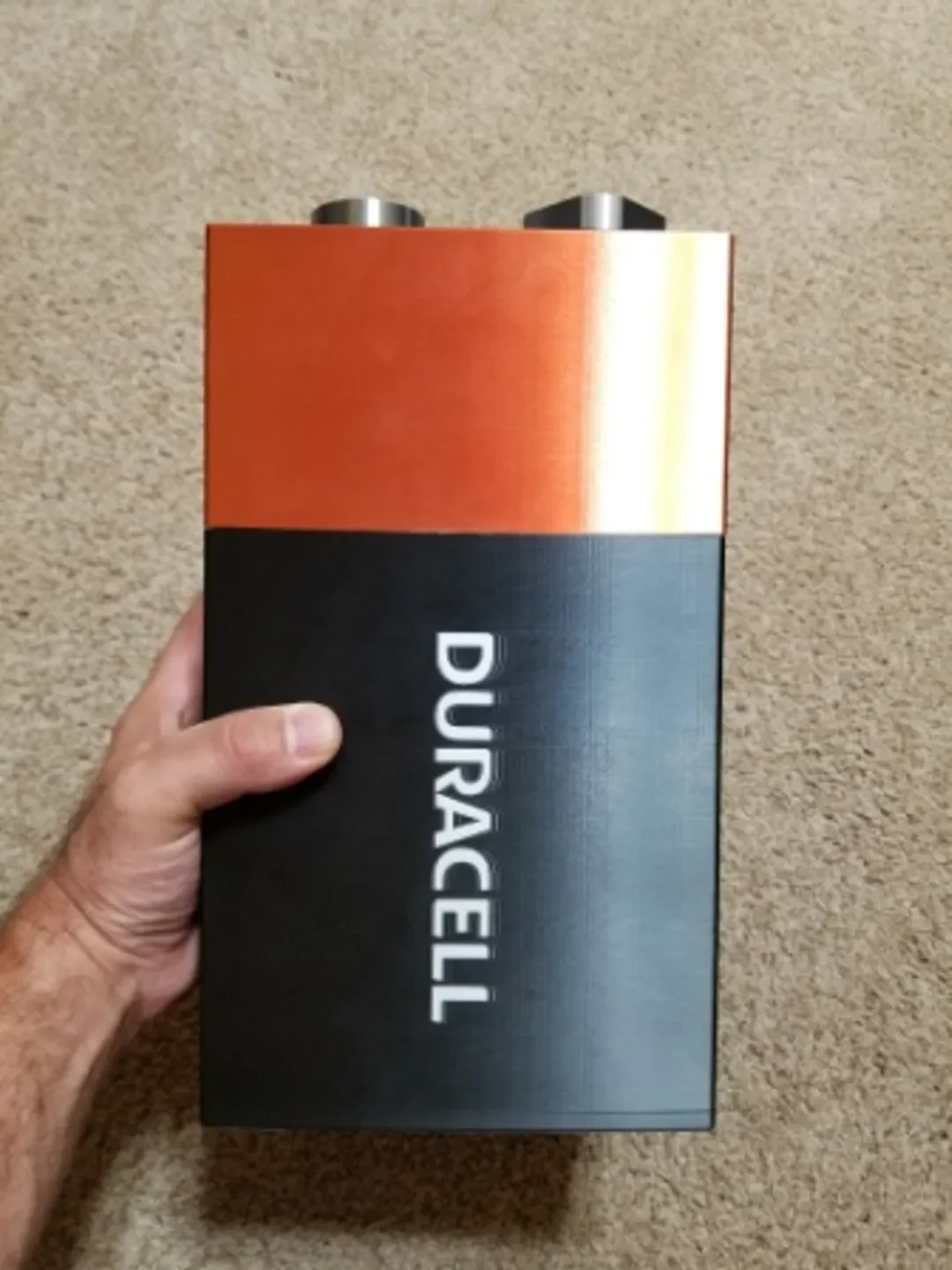

Контейнер для батареек Duracell 9 В

После загрузки и распечатки контейнера для использованных батарей от Elite_Worm (https://www.thingiverse.com/thing:4881782) я увидел один комментарий с просьбой указать версию на 9 В. Я подумал, что, наверное, смогу спроектировать что-то подобное, поэтому попробовал и очень доволен результатом. Это была моя первая попытка создать многодетальную модель. В натуральную величину его размер составляет ок. 7 x 4-3/8 x 13 дюймов (177,8 x 111,13 x 330,2 мм).

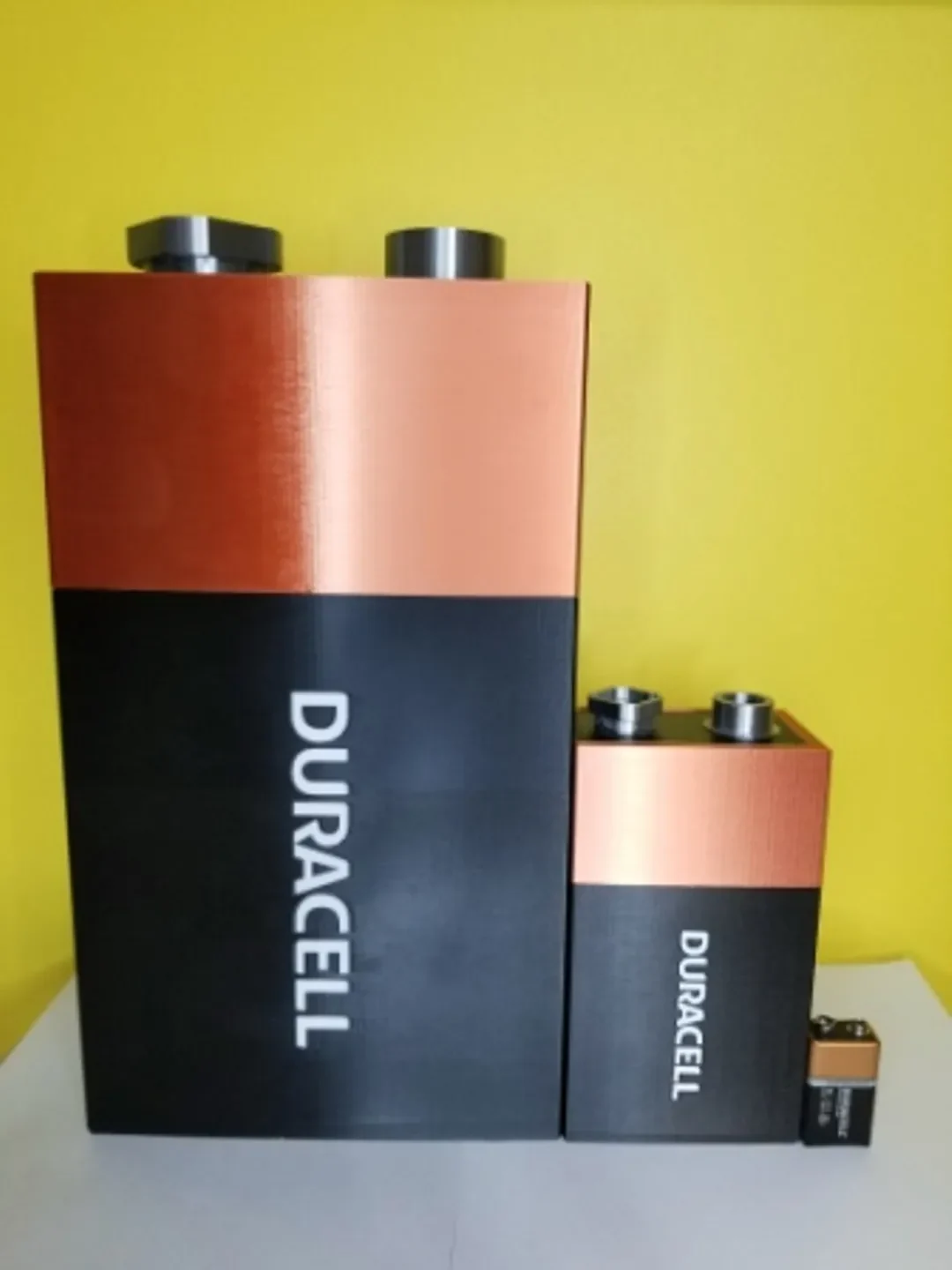

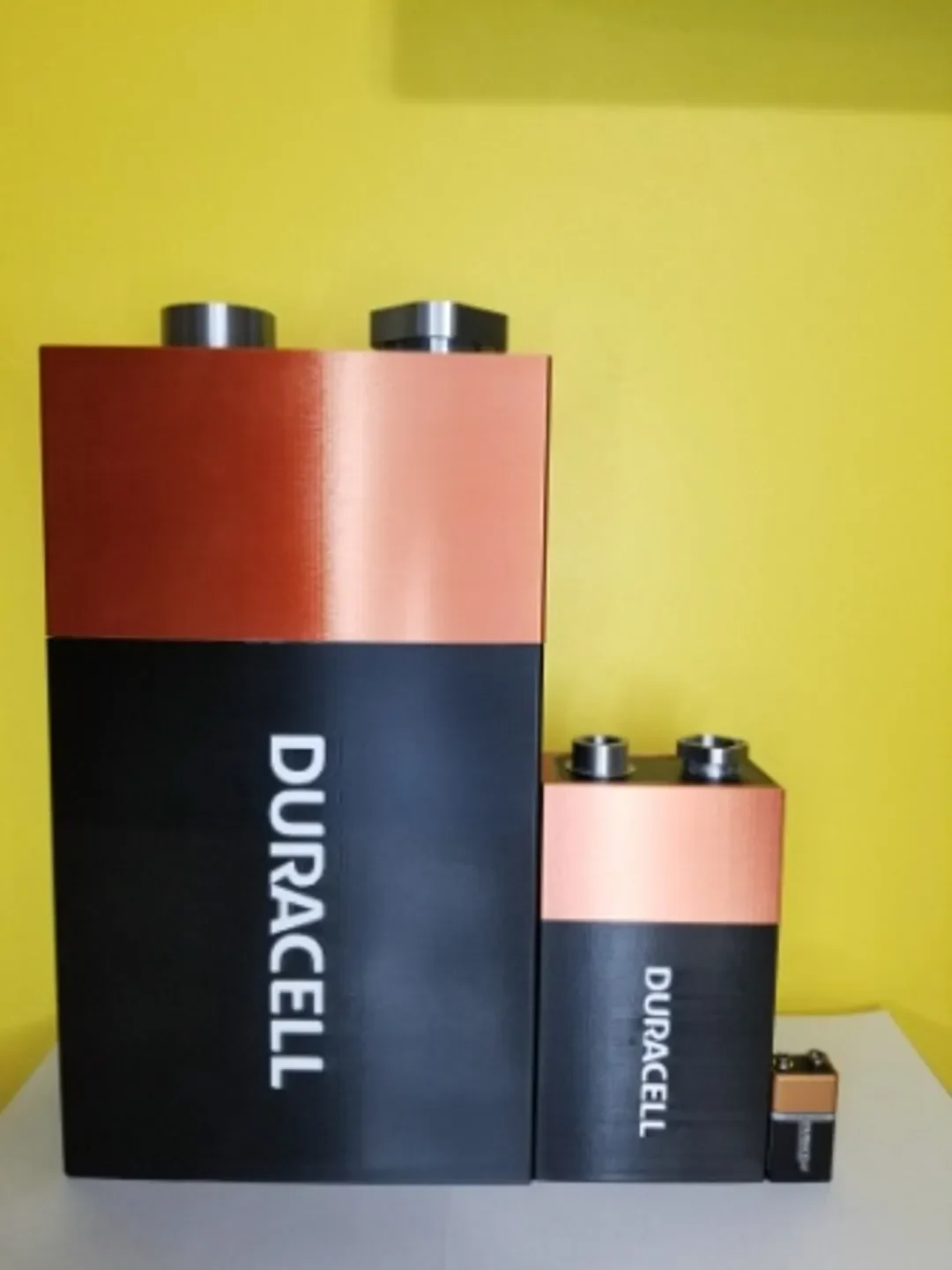

Я сейчас вам представляю весь этот нелепый прим. Контейнер для батареек Duracell 9 В с соотношением 7:1! ;-)

Печать:

Все 5 файлов имеют правильную ориентацию рабочего стола для печати. Просто загрузите, настройте параметры, распечатайте и наслаждайтесь.

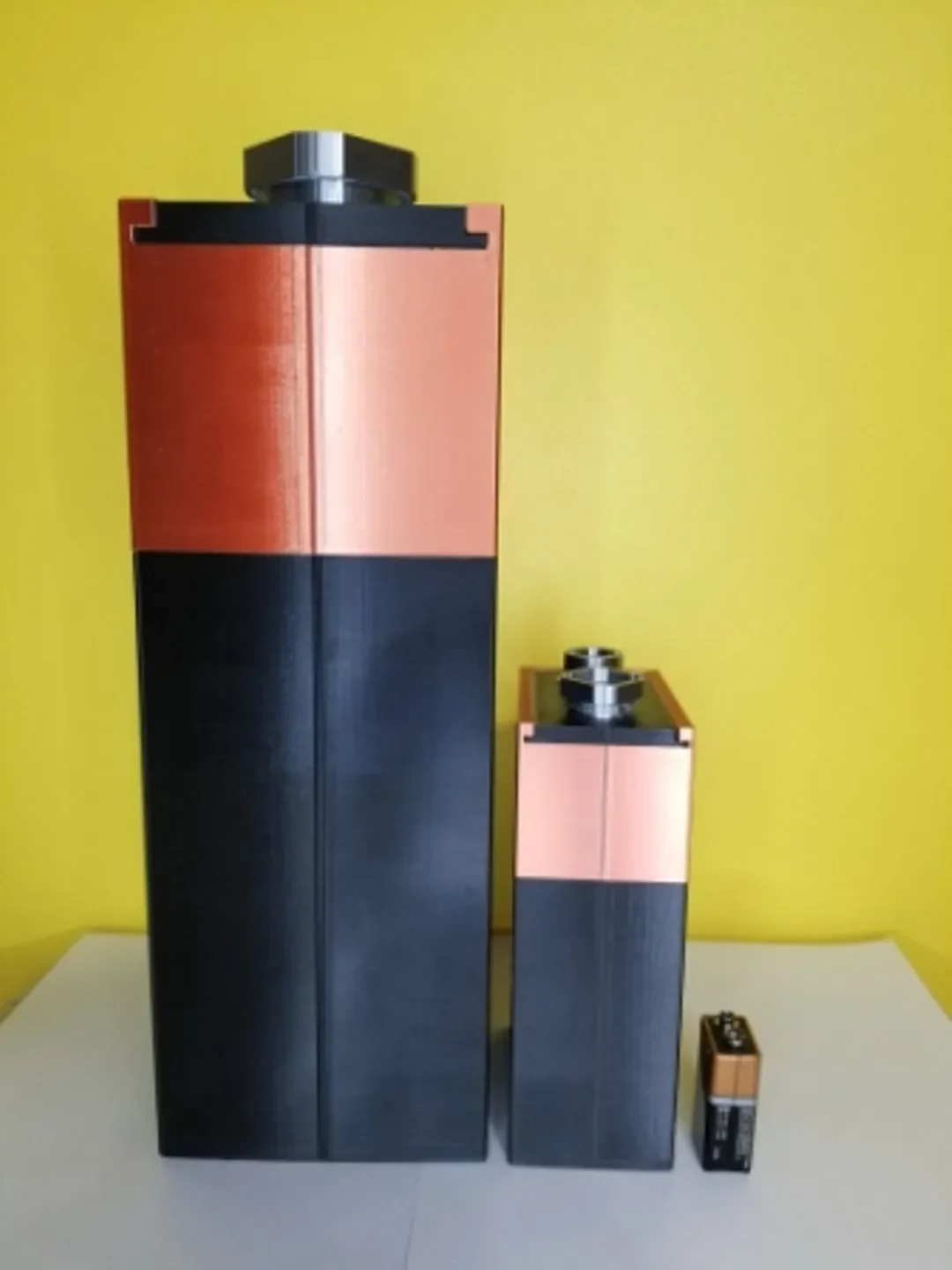

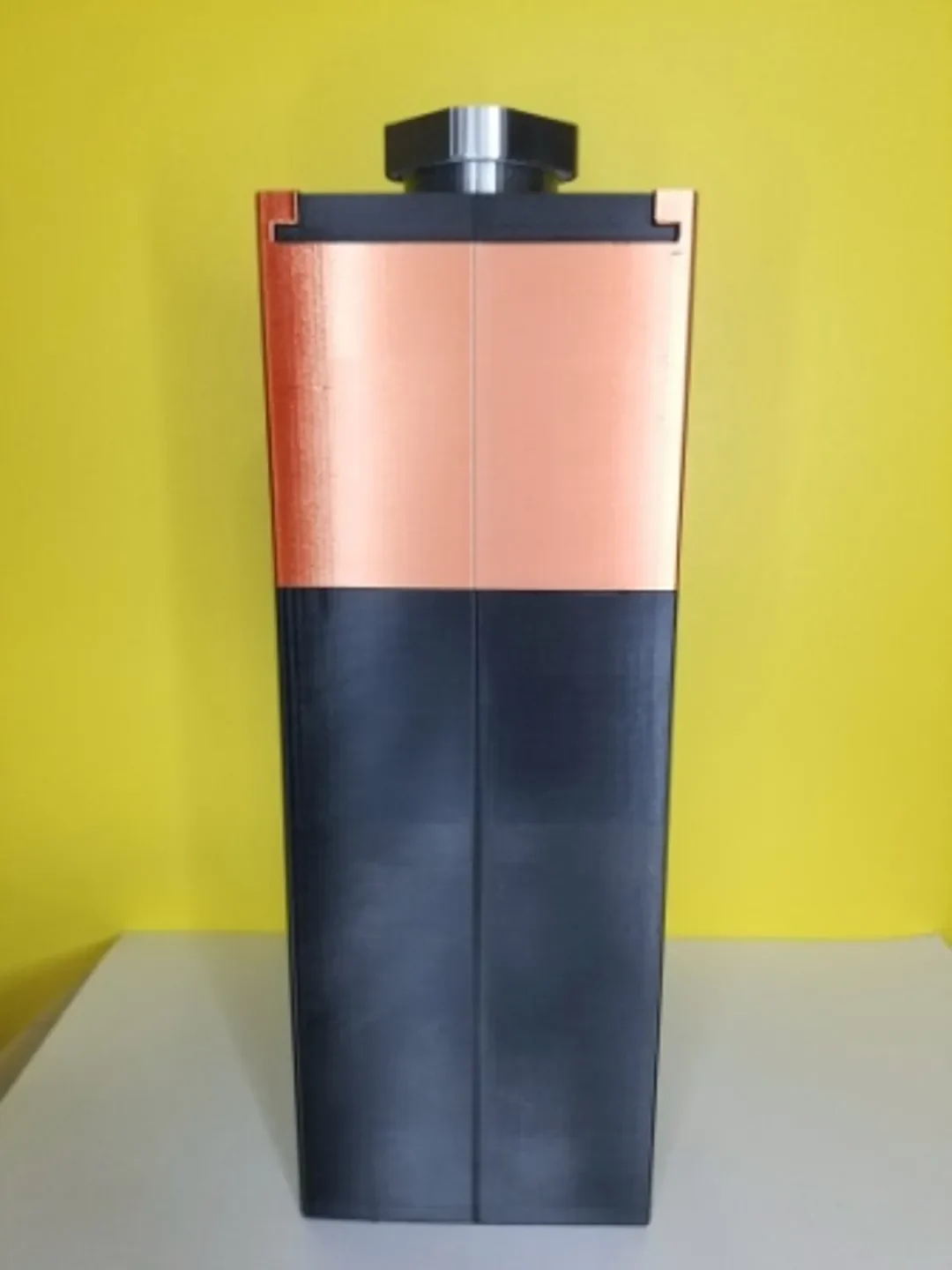

Обязательно отрегулируйте положение шва на заднее. Это обеспечит хорошее качество печати, а также расположит шов так, как у настоящей батареи на 9 В.

Опоры нужны только для CopperTop и крышки.

CopperTop — установите положение шва сзади, для внутренней направляющей крышки необходимы опоры, знак «Стрелка и плюс» будет печататься без опор. Я использовал Brim, чтобы помочь с деформацией.

Внизу — установ��те положение шва «Сзади», БЕЗ поддержек. Я использовал Brim, чтобы помочь с деформацией.

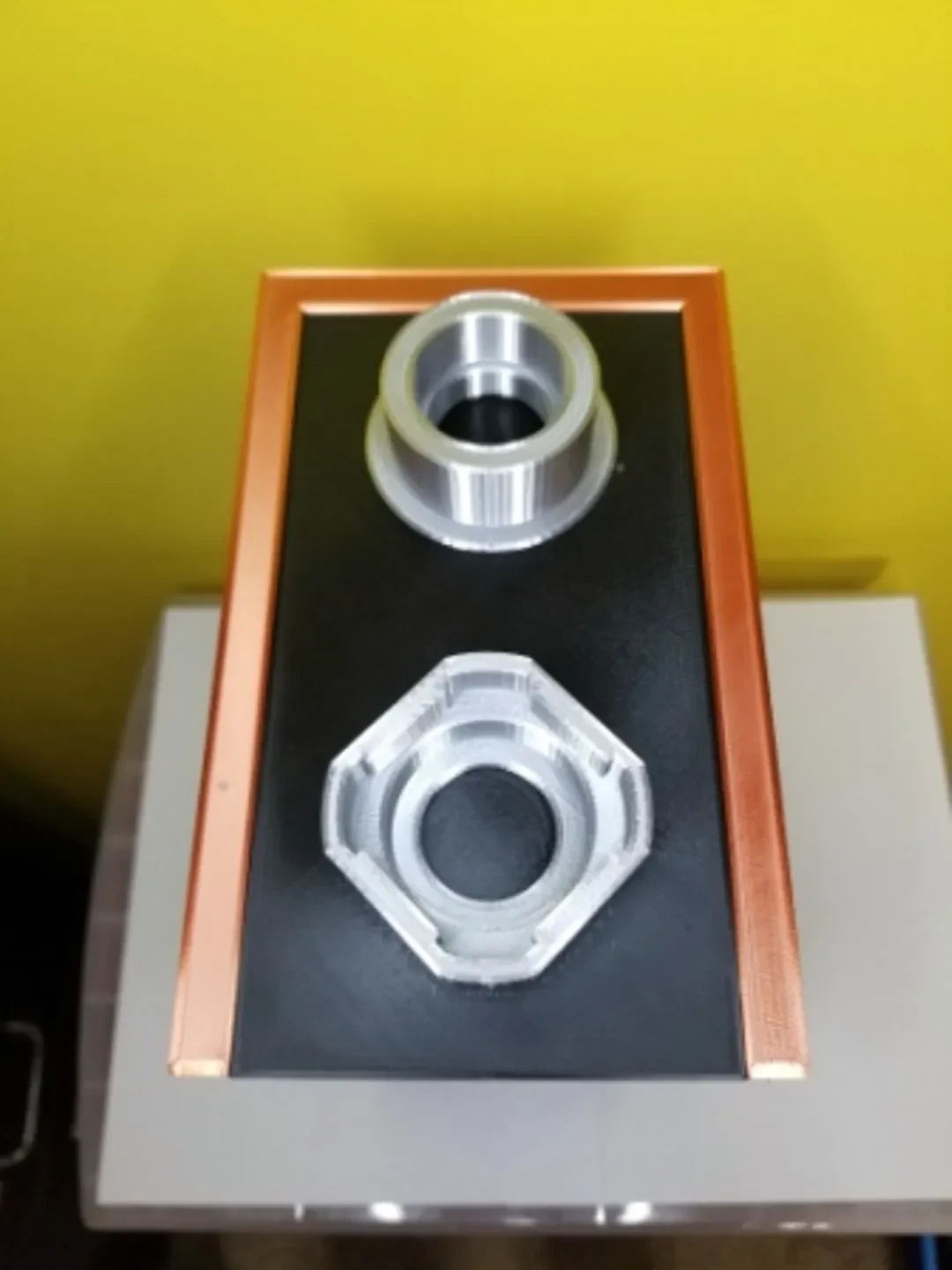

Крышка — установите положение шва сзади, опоры нужны только вокруг отрицательного вывода. Я использовал Brim, чтобы помочь с деформацией.

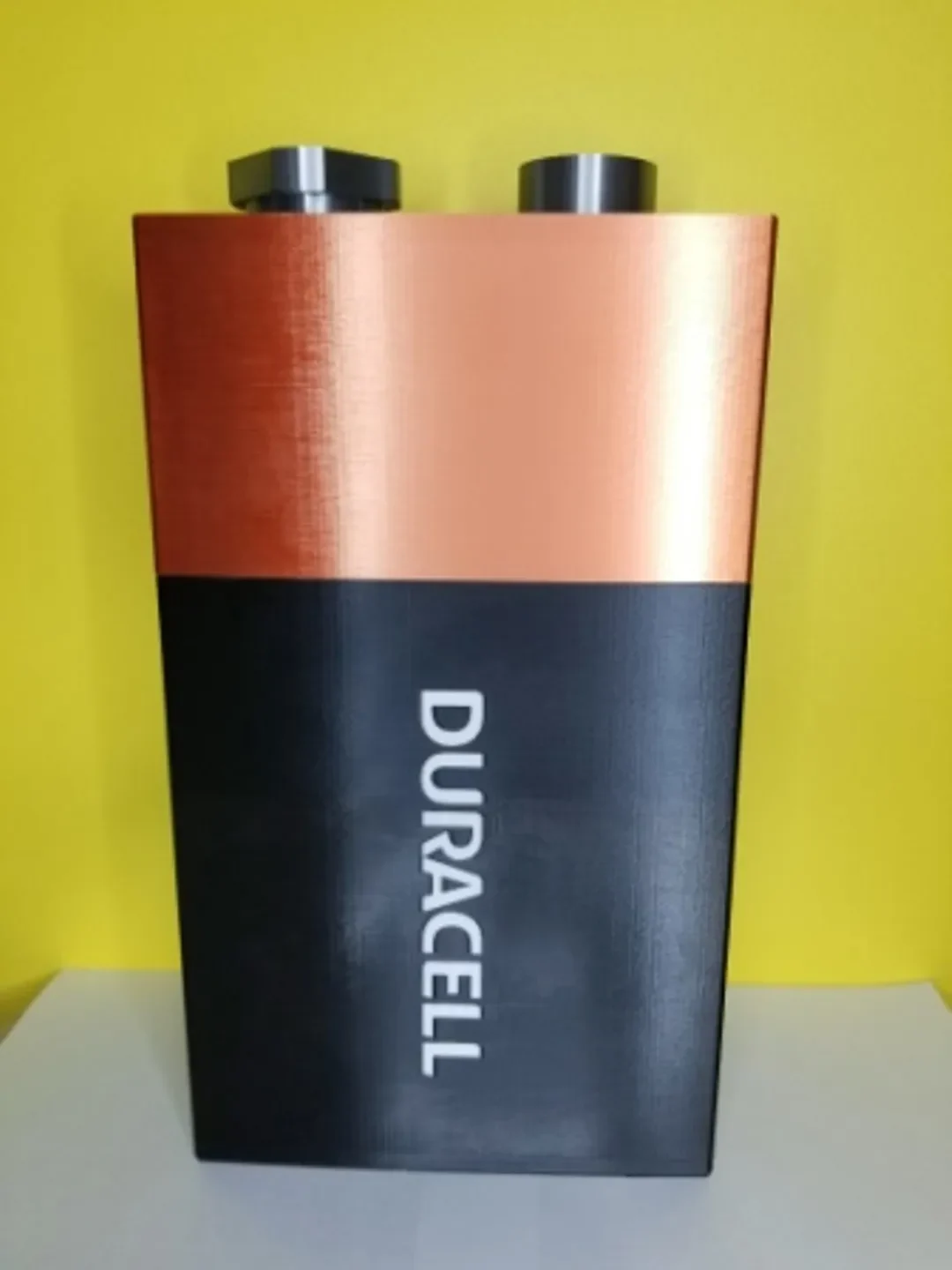

Буквы — распечатайте 2 комплекта, так как батарея двусторонняя: в полном размере буквы вставляются и их не нужно приклеивать, в половинном размере их нужно будет приклеивать. Обратите внимание на расположение букв «L», поскольку они немного отличаются друг от друга, а также на расположение закругленных/заостренных углов других букв. Все они должны подходить только в одном направлении, кроме буквы «C».

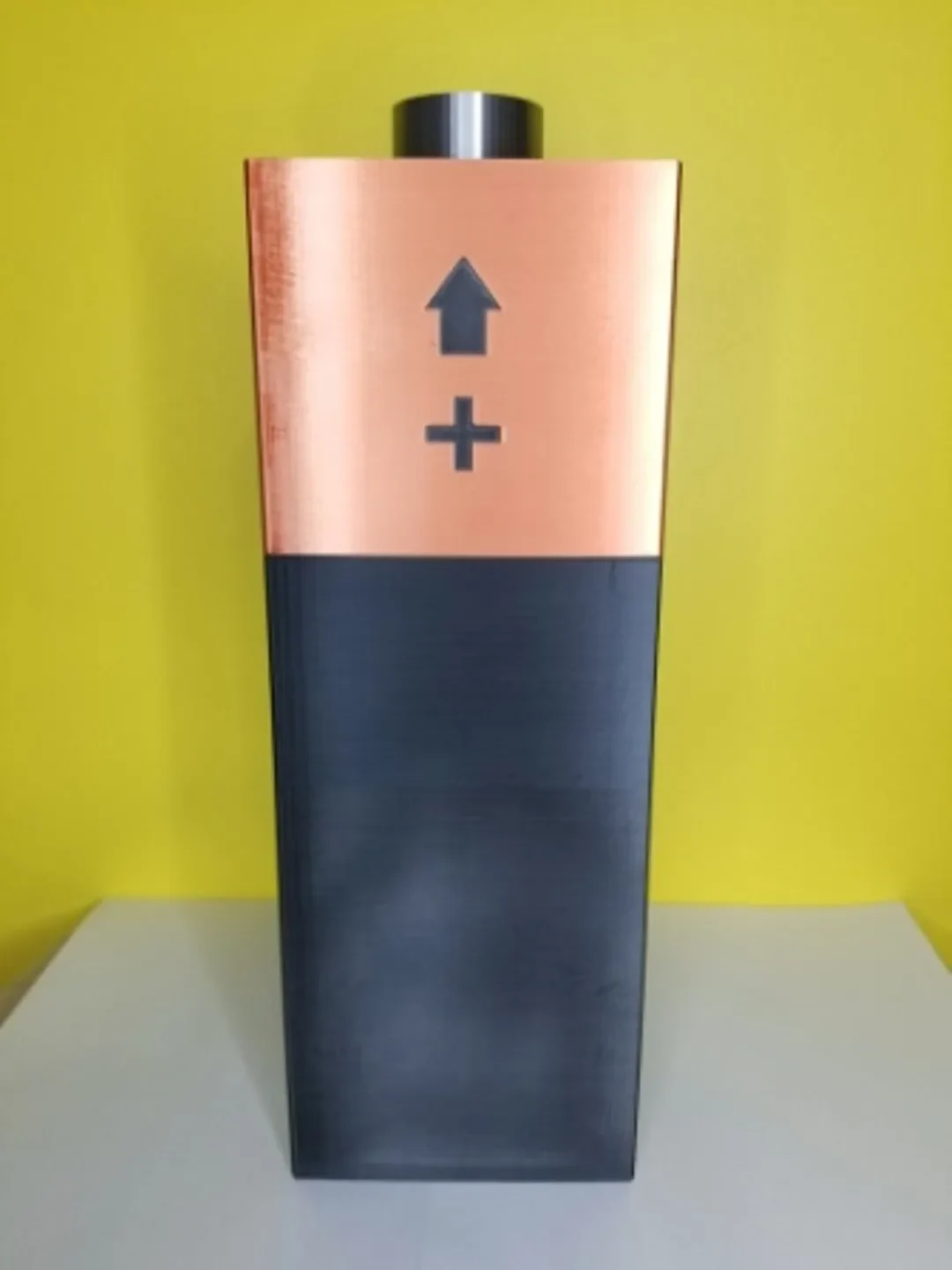

Стрелка и Плюс — в Полном размере они вдавятся и их не нужно будет приклеивать, в Половинном размере их нужно будет приклеить.

Мои настройки печати:

Нарезано в Prusaslicer с настройками Prusament PLA по умолчанию со следующими изменениями:

Сопло 0,4 мм

Высота слоя 0,15 мм

3 снаряда

10% прямолинейное заполнение

Петли юбки установлены на 0.

Поля 6,35 мм (медный верх, низ и крышка)

Компенсация «слоновьей стопы» установлена на 0.

Нагревательный слой 1-й слой 210, остальные слои 205

Прибл. 87х29м для всех частей в натуральную величину

Почтовая печать:

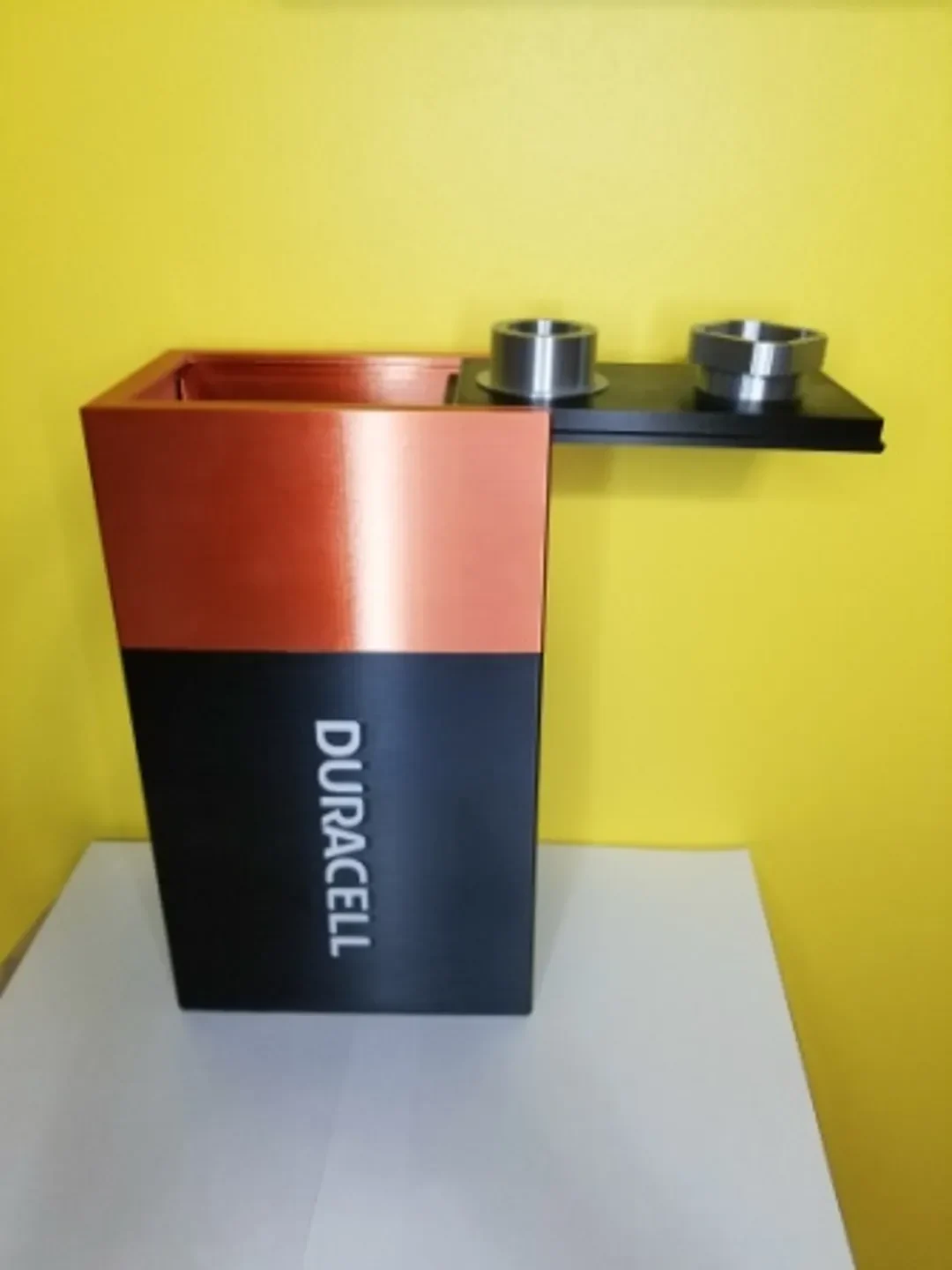

Удалите вспомогательные материалы с отрицательной клеммы на крышке и с CopperTop. При печати в полном размере вставьте черную стрелку и знак «плюс» в соответствующие места на CopperTop. Вставьте все белые буквы Duracell в соответствующие места на Black Bottom, обращая внимание на их ориентацию. Опять же, каждая буква «L» немного отличается. Вставьте крышку терминала в паз на CopperTop. Если он тугой, несколько входов и выходов должны помочь его ослабить. Наконец, выровняйте задний шов и приклейте CopperTop к черному низу.

Используемые материалы:

Черный PLA+

Everyone Cool Белый PLA

Everone Silk Silver PLA

Earyone Ultra Silk Медь PLA

Супер клей Локтайт

BSI 5-10с Инста-набор
