Корпус для трансивера Pixie
Это корпус для трансивера Pixie v 5.1. Для тех, кто не знает, Pixie — это минималистичный 40-метровый КВ-трансивер. Благодаря малому количеству деталей и простой конструкции его легко собрать любому. И это недорого! Я купил два с бесплатной доставкой за $US 5.00 каждый. На eBay комплект Pixie можно купить всего за 3,29 доллара с бесплатной доставкой. Так и тянет достать паяльник и собрать такую штуку. (Цены актуальны на eBay по состоянию на 22 марта 2018 г.) Для подтверждения цены я только что проверил и заказал еще две штуки. За $US 6,58 и бесплатную доставку у меня есть два приятеля, которые получат подарки.
Для 3D-принтеров и радиооператоров это отличный проект. А когда вы услышите, как из него идет сигнал, вы будете поражены. Не ждите, что он будет работать как ваш большой трансивер или другая высококлассная QRP-установка. Этого не произойдет. Приемник прямого преобразования широк, как сарай. Он также управляется кристаллом и имеет конденсатор, чтобы вы могли извлечь кристалл для небольшой настройки.
Но что можно ожидать от трансивера, который стоит меньше 5 долларов. Имейте в виду, что большинство наборов за 5 долларов поставляются с кристаллом 7023 КГц. У меня есть Extra, так что это круто. Но в QRP-радиолюбительстве используется 7030. Есть наборы 7030, но они стоят на несколько долларов дороже. Построив два и заказав еще два, я понял, что они лучше подходят для работы на 7030. На eBay также есть кристаллы HC-49s, кажется, я купил 10 за $11 (также бесплатная доставка) и поменял.
Парня, который продал мне кристаллы, зовут KC9ON, у него также есть веб-магазин http://www.3rdplanetsolar.com, и он продает их по 0,89 доллара за штуку.
Хороший документ о Пикси находится здесь: http://w1sye.org/wp-content/uploads/2017/01/NCRC_PixieOperation.pdf.
Видео на YouTube о Pixie можно найти здесь: https://www.youtube.com/watch?v=I92bmGQaPpg.

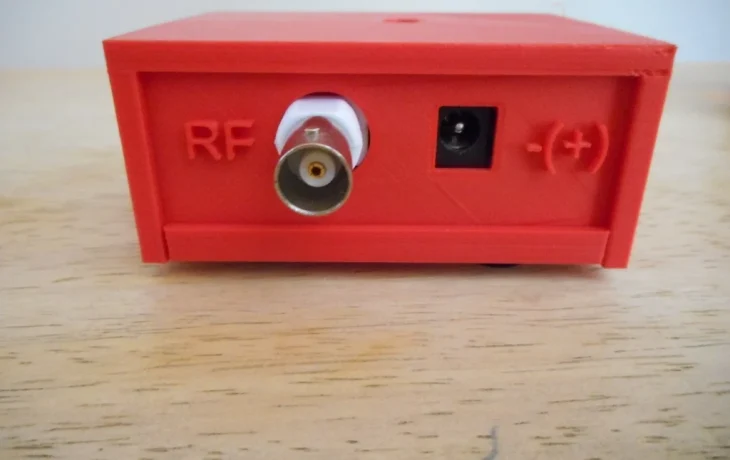

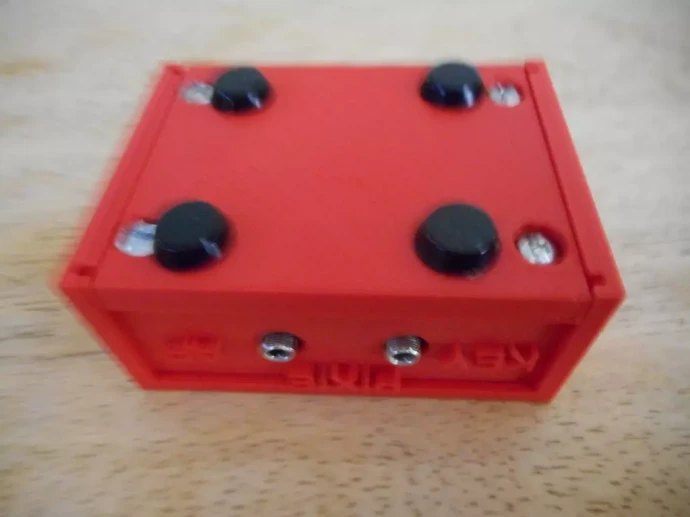

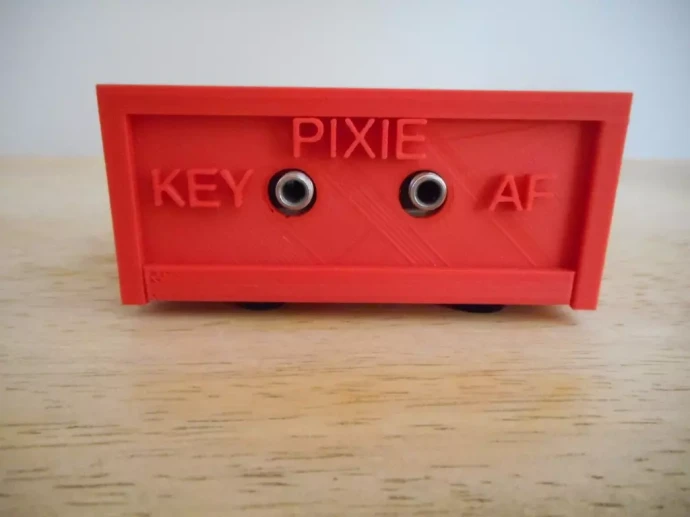

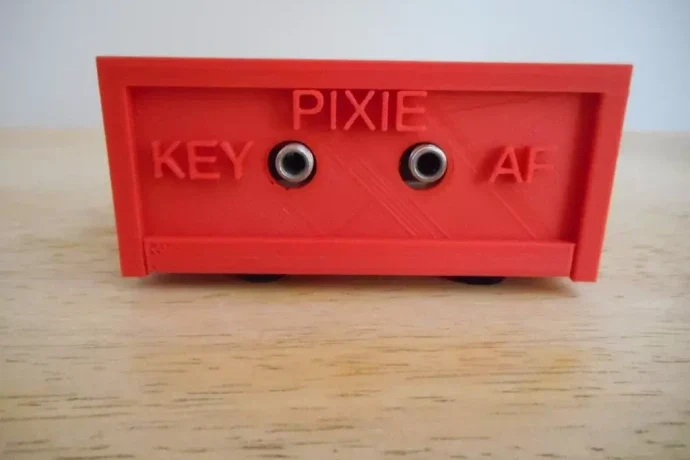

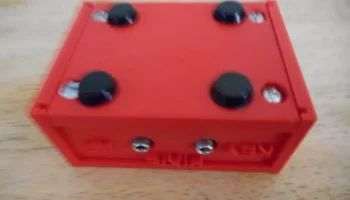

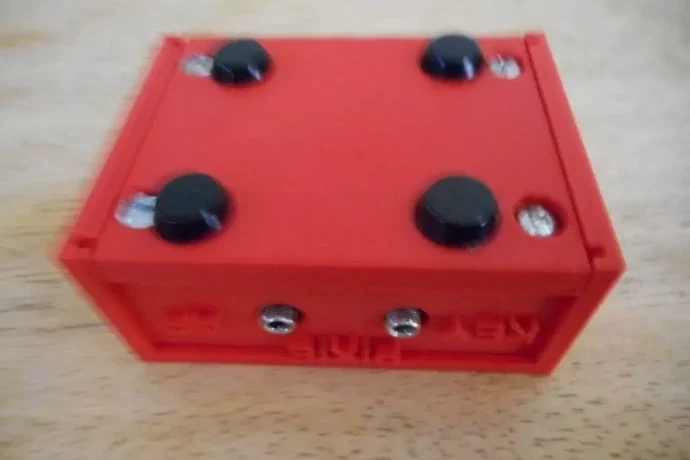

Корпус довольно прост. Распечатайте верхний корпус, нижний корпус, переднюю и заднюю панели. Наденьте переднюю и заднюю панели и расположите их так, чтобы панели вошли в пазы фальцев, а печатная плата разместилась по центру над монтажными стойками. Закрепите печатную плату на монтажных стойках, сдвиньте верхний корпус вниз по панелям и закрепите снизу.
Я использовал винты для крепления печатной платы из анонимного пакета с монтажными винтами, который я получил много лет назад. Винты для крепления корпуса — #6 3/4".
Подключите питание, антенну, телефоны, ключ и рок-н-ролл. Надеюсь, это вдохновит кого-то из вас на создание такого устройства, их весело строить, и вы можете напечатать для него корпус :) А за 5 баксов это просто замечательный проект.
73,
N9JR
