Контейнер для батарей ft-817

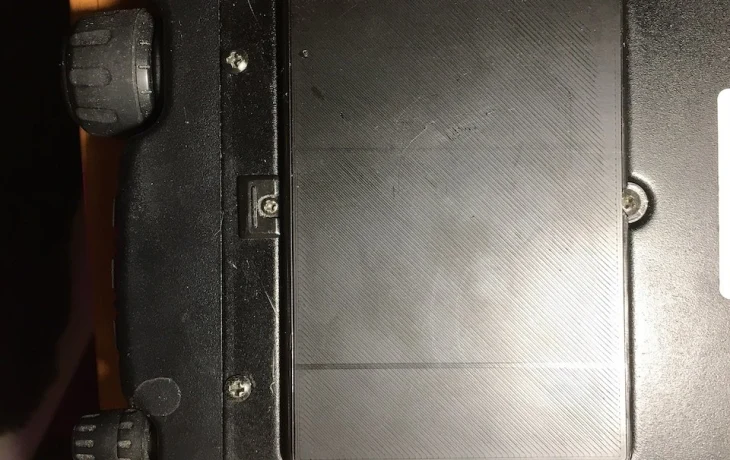

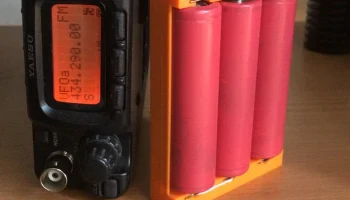

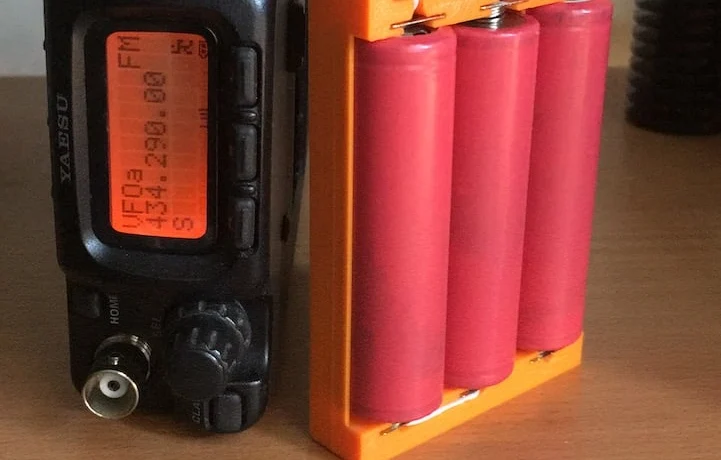

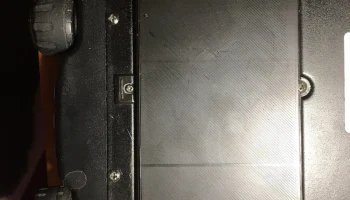

📁 Контейнер для аккумулятора FT-817 с BMS
📐 STL
🪵 PETG, PLA
❤️ Ставь лайк, если понравилось!

Необходимые части:

Пружинные контактные пластины https://sl.aliexpress.ru/p?key=9L683Ij

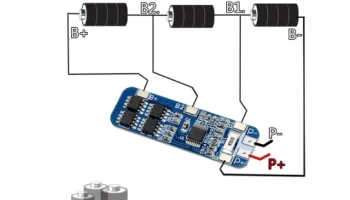

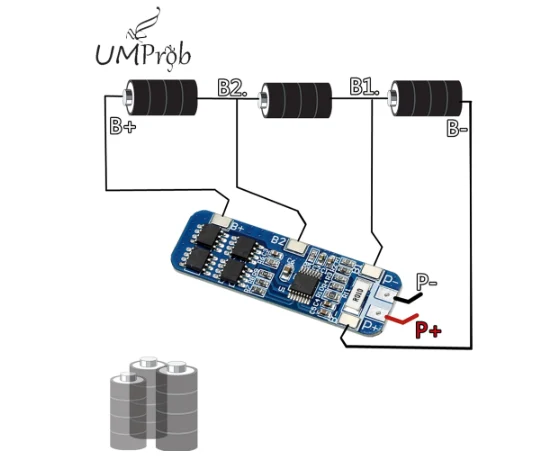

BMS 3S 10A 12V литий, зарядное устройство защиты бортовой модуль для 3pcs 18650 литий-ионный аккумулятор ячейки зарядки BMS https://sl.aliexpress.ru/p?key=kB6836I

Внимание: bms запускается при первой установке или замене аккумуляторов путем подачи внешнего питания на плату через разъем питания трансивера. Или, в другом случае, при коротком замыкании контактов B + и P + платы BMS.

Инструкция:

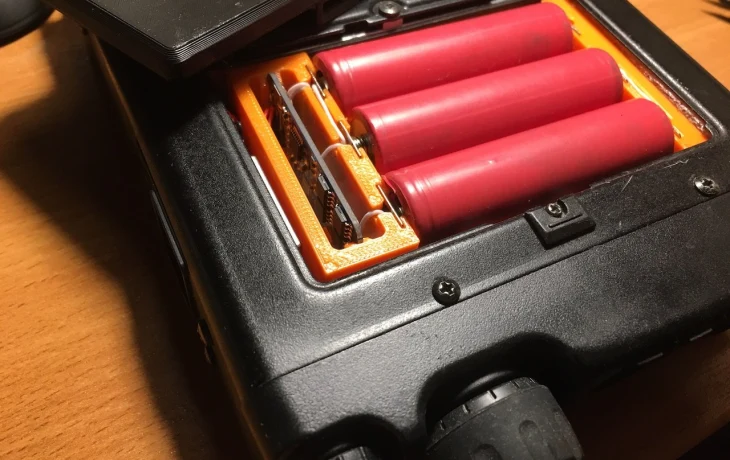

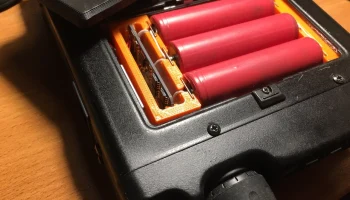

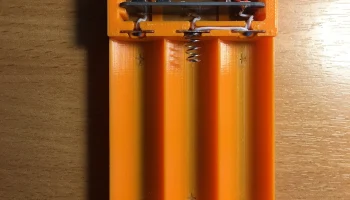

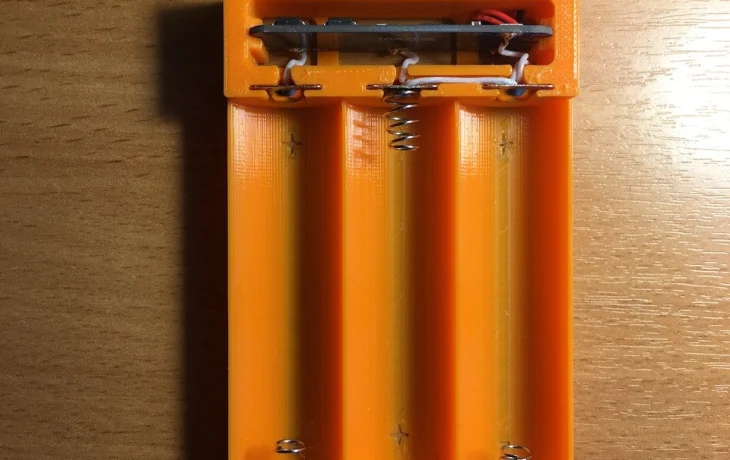

Монтаж осуществляется путем предварительной пайки проводов. Для этого монтажный выступ металлической пластины отгибается в противоположную сторону, после чего к нему припаивается провод. Затем пластины вставляются в пазы и припаиваются к плате BMS, которая затем устанавливается на место.

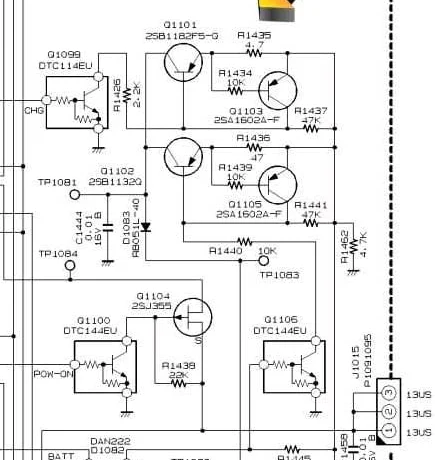

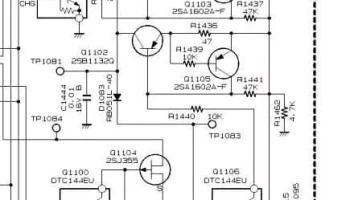

Пока точно известно, что аккумулятор автоматически включается/выключается при подключении внешнего источника. Теоретически зарядка возможна при небольших изменениях в схеме. Два транзистора в схеме имеют 2SB1182F5/Q Ik max = 2A, диод RB051L ~ 3A. Мое li-ion зарядное устройство работает на 0,7А, поэтому схему радио можно модифицировать. Настроить схему для обеспечения большего зарядного тока несложно.

Ток зарядки, который установлен производителем на уровне около 180 мА, можно легко увеличить. Резистор R1435 сопротивлением 4,7 Ом определяет ток заряда аккумулятора.

Добавление:

Вы можете просто поставить перемычку в схему, чтобы питание всегда поступало на Bms.
