Параметрический контейнер Gridfinity Fusion360...

Базовый параметрический контейнер Gridfinity, созданный в Fusion 360. Немного изменен по сравнению с исходным дизайном для лучшей печати с размером сопла 0,4 мм и высотой слоя 0,2 мм.

Обновить

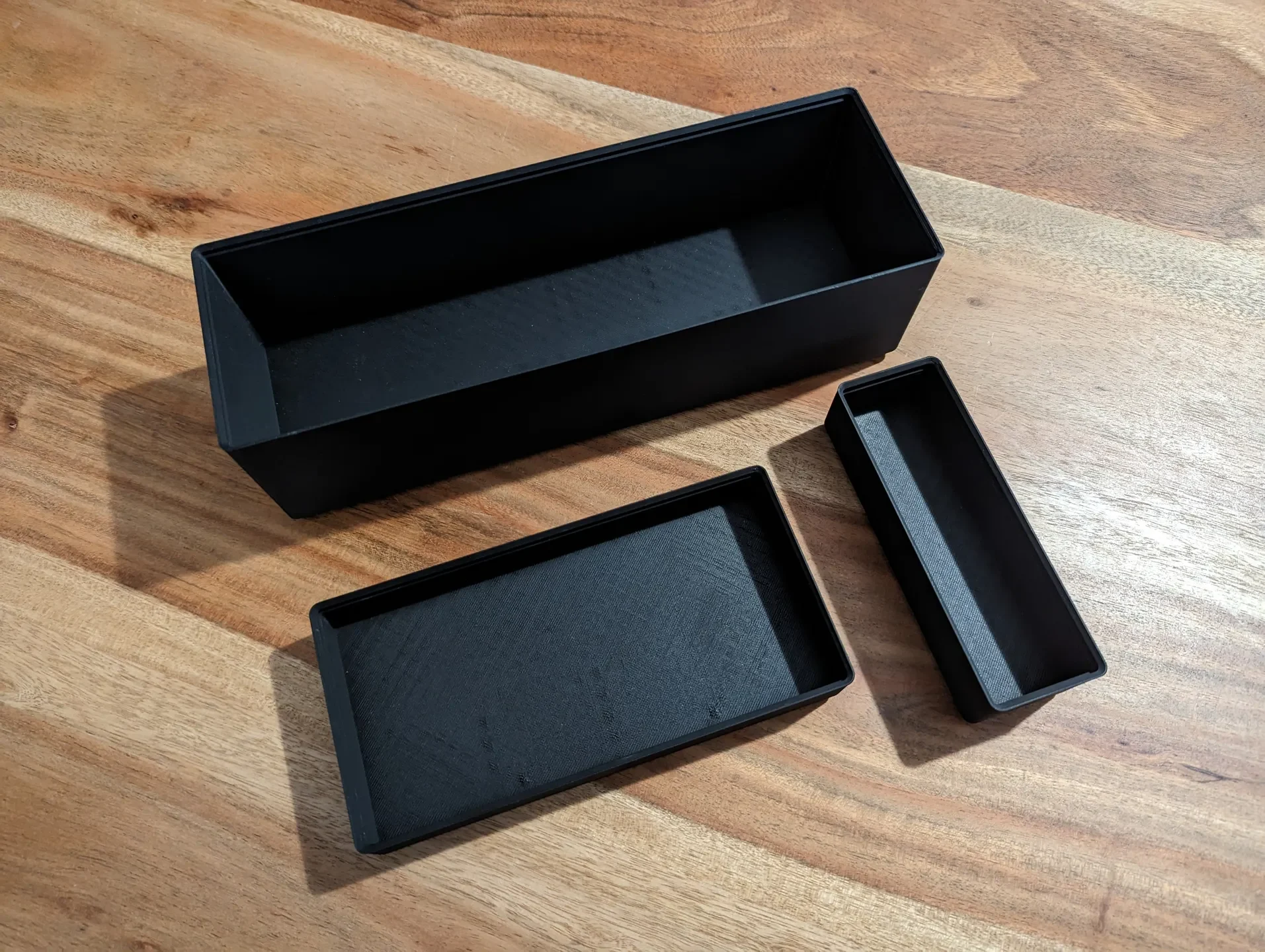

Некоторые предварительно сконфигурированные модели были добавлены с шагом высоты 3U в диапазоне от 1x1x3 до 4x4x9. Для других размеров просто настройте свой собственный с помощью Fusion 360.

Конфигурация

Откройте файл в Fusion360 и измените размер по мере необходимости.

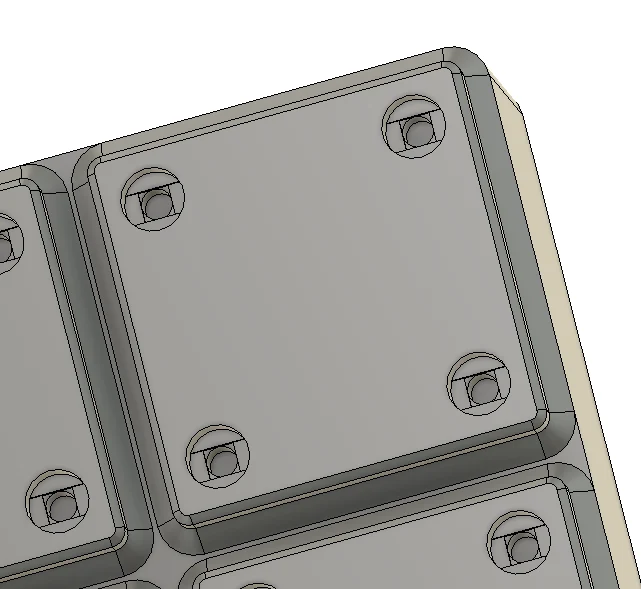

По умолчанию диаметр отверстия магнита меньше стандартных 6,5 мм конструкции Gridfinity, поскольку я обнаружил, что это лучше подходит. Глубина также была изменена с 2,4 мм по умолчанию.

Ошибка Fusion 360

Если вы создаете контейнер размером 1x1, файл выдаст ошибку, но выходные данные все равно должны быть сгенерированы нормально. Это связано с шаблоном, который уже невозможно применить. Если есть способ подавить это, дайте мне знать в комментариях.

Примечания

Сделано с использованием персональной версии Autodesk Fusion 360, поэтому предназначено только для некоммерческой деятельности.

Исходный файл включен.
