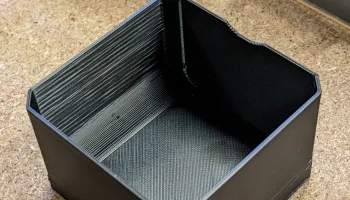

Настраиваемый контейнер-органайзер для мелких деталей (Al...

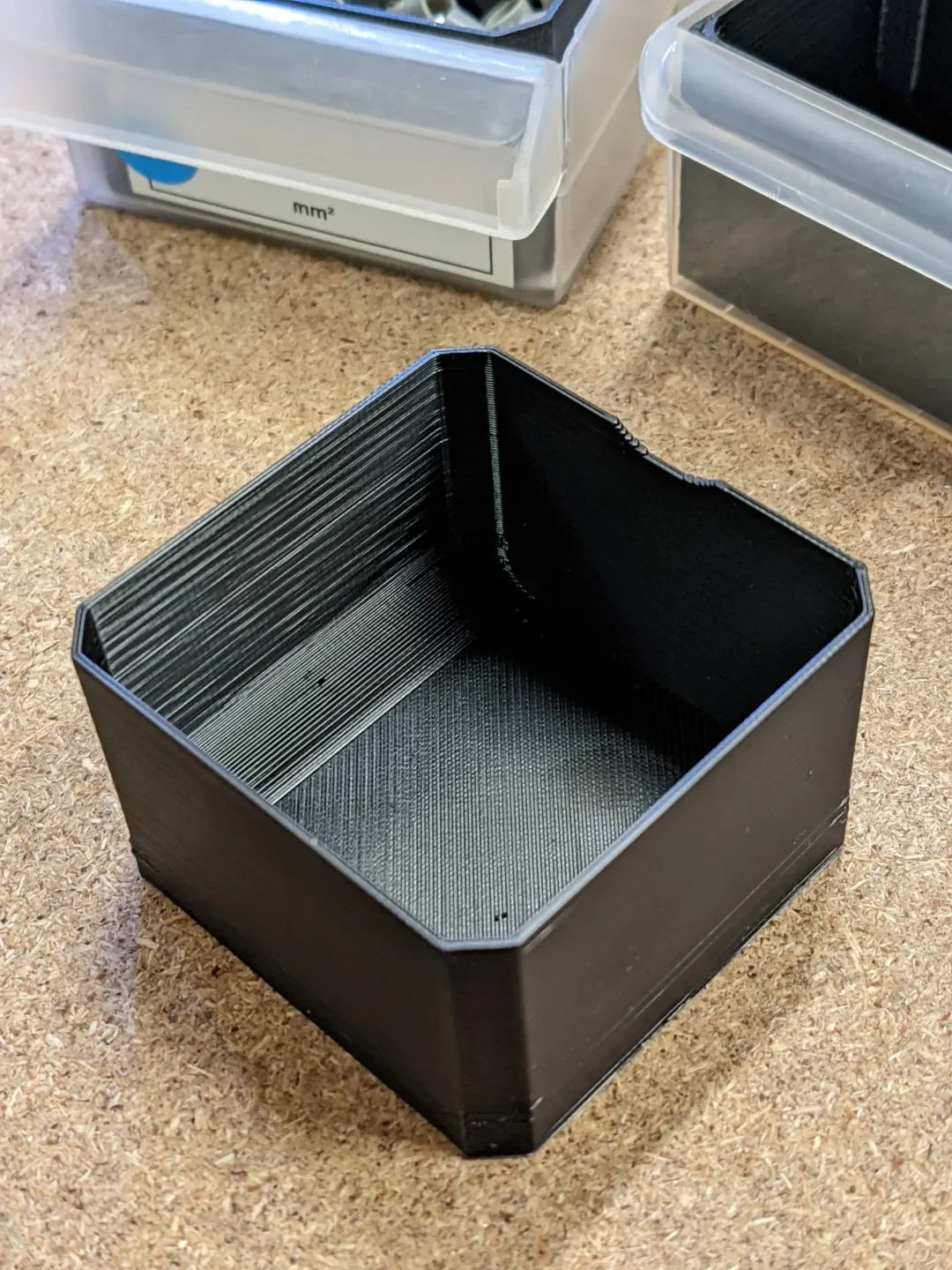

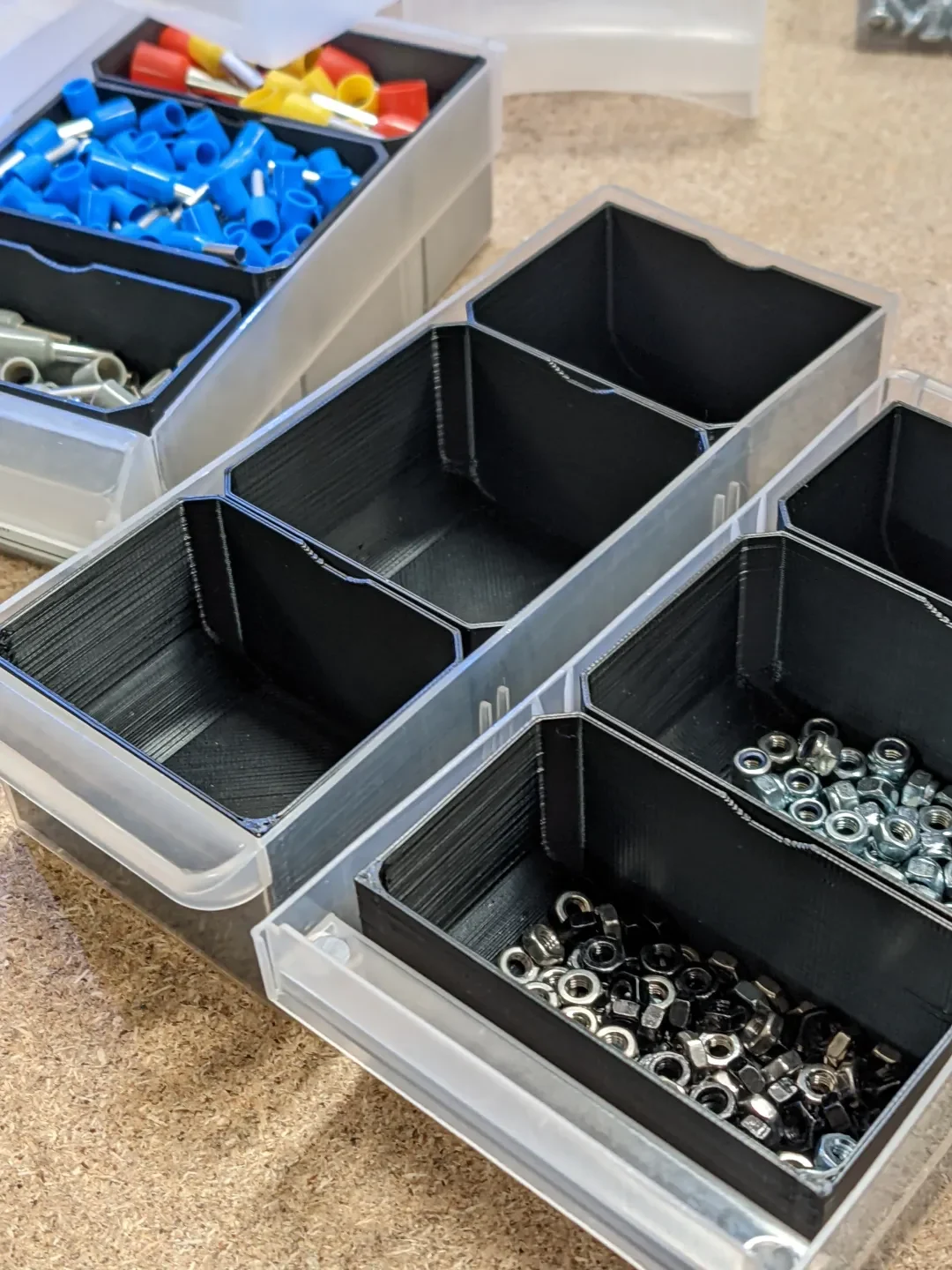

Дополнительные разделители внутри органайзеров для мелких деталей никогда не подходят, и ими неудобно пользоваться. В качестве работоспособного решения и для того, чтобы в мои ящики можно было положить больше различных мелких деталей без разделителей, я создал эти небольшие вставные коробки. Каждую коробку можно снять отдельно, галтели позволяют легко снимать детали.

Начав с простой конструкции, я быстро понял, что каждая система имеет свои размеры и расположение подводного дайвера. Следовательно, это хороший вариант попробовать настраиваемую модель с помощью FreeCad, что приведет к удобному способу печати точно соответствующих контейнеров.

Включенные файлы SLT

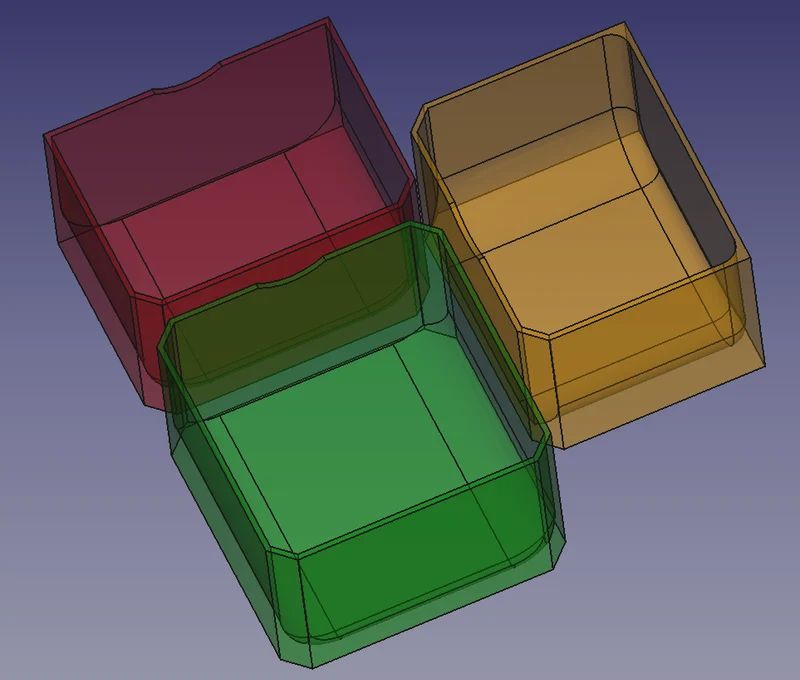

В комплект входят два набора образцов из всех трех коробок. Размеры как на скриншоте. Широкий вариант хорошо подходит для моих органайзеров «Лидл».

Как настроить за несколько простых шагов:

Для настройки модели вам понадобится FreeCad. Это бесплатная программа САПР с открытым исходным кодом, и, кроме следующих шагов, никаких знаний САПР не требуется.

Загрузите и установите FreeCad (если еще не установлен)
Откройте файл FCStd.

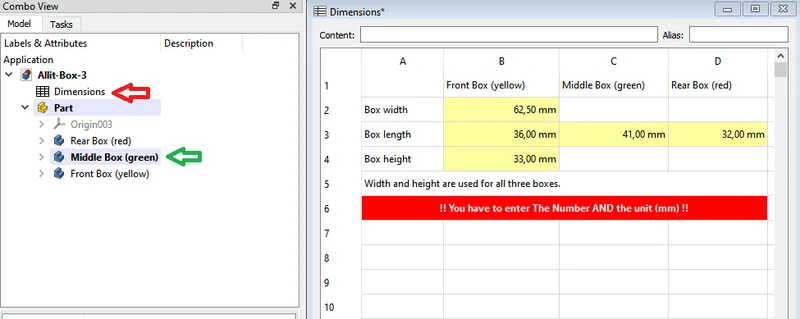

Слева нажмите «Размеры». Откроется таблица с соответствующими размерами (красная стрелка).
Измерьте ящик органайзера и введите данные в электронную таблицу. Обязательно введите ЗНАЧЕНИЕ И ЕДИНИЦУ. Вы можете ввести британские значения (они конвертируются автоматически).
Если вы довольны моделью, нажмите на одно поле (тело) или коллекцию (деталь) слева (зеленая стрелка). Выбранная часть должна отображаться выделенной. (Значения можно заархивировать путем копирования и вставки в неиспользуемые области таблицы)
Вверху нажмите «Файл» и выберите «Экспорт». В следующем диалоговом окне выберите экспорт как «STL Mesh».
Нарежьте STL и распечатайте как обычно.
