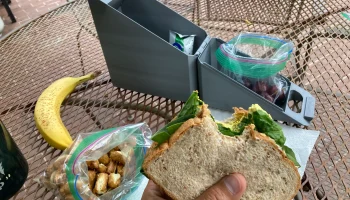

LaunchBox

Другие необходимые детали |

Магниты диаметром 6 мм и толщиной 3 мм, количество 10 штук. Я заказывал у нескольких разных продавцов на Amazon, оба сработали хорошо. Вот пример.
Около 70 мм нити диаметром 1,75 мм для шарнирного штифта. Нейлон лучше, но и другие работают хорошо.

Инструкции | Печатайте с толщиной слоя 0,30 мм. По умолчанию для первого слоя подойдет значение 0,20 мм. Добавьте паузы печати перед 13,7 мм (слой 46) и 185,6 мм (слой 619), чтобы вставить магниты.

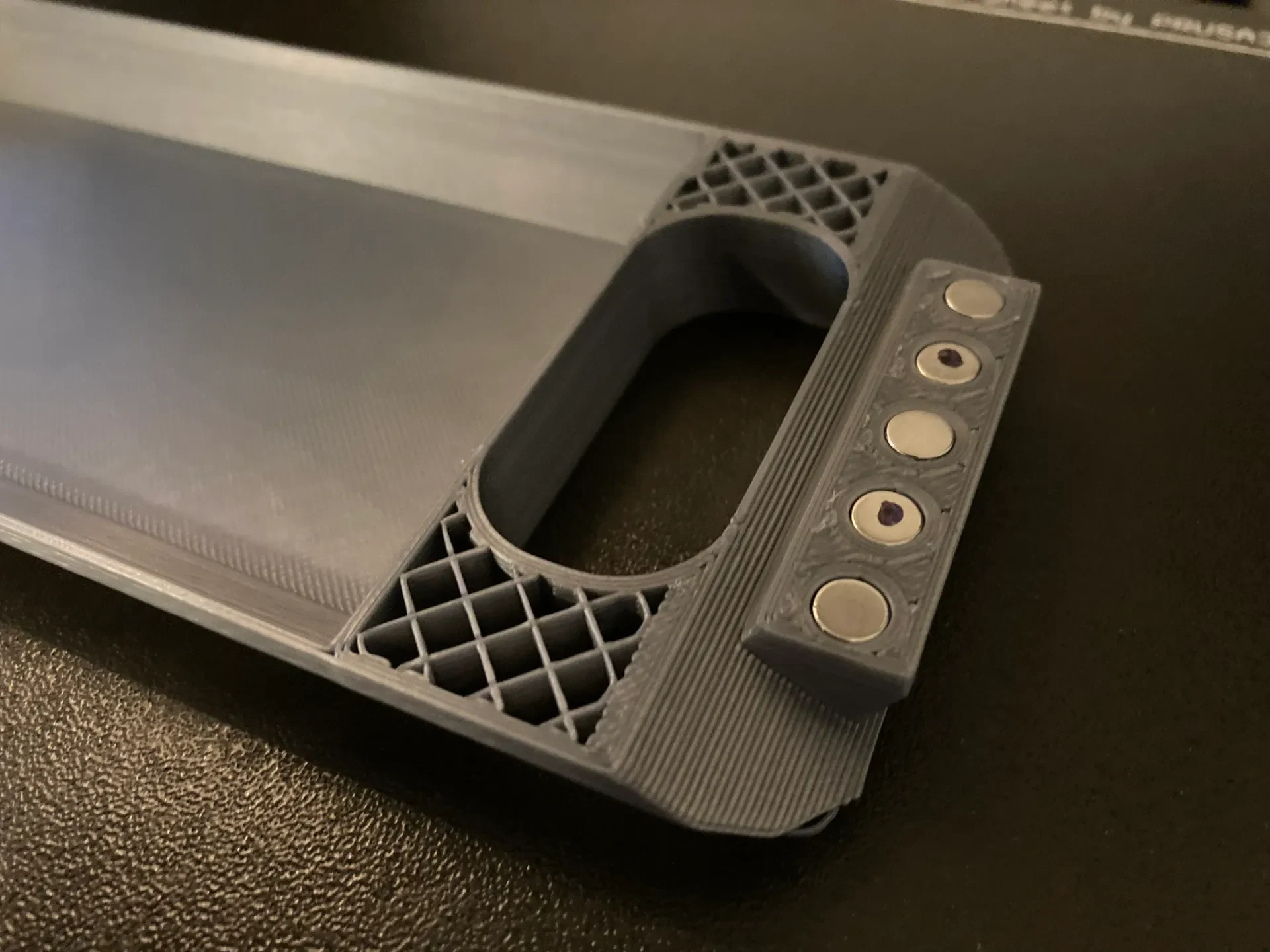

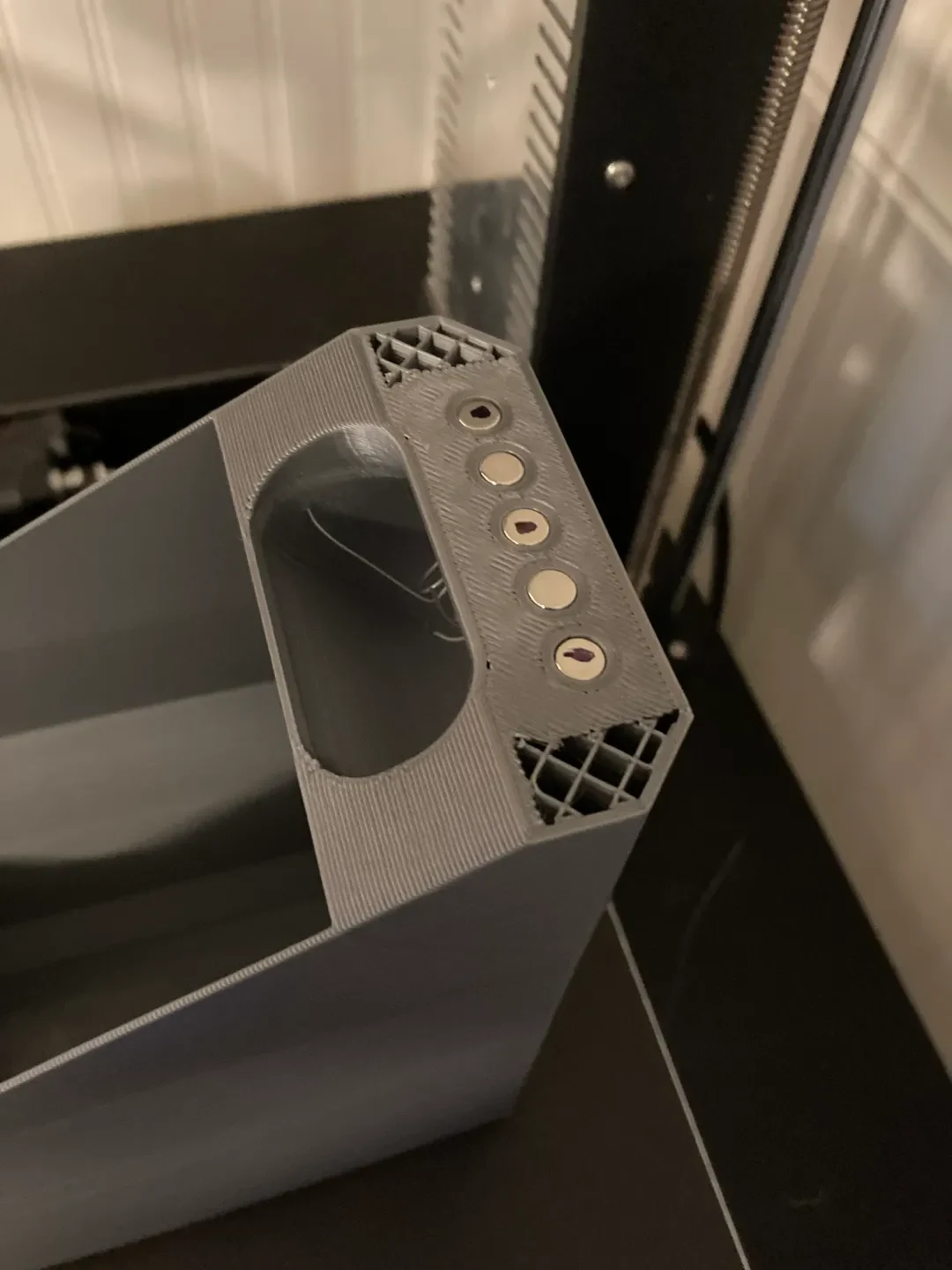

Магнитная защелка | Магниты следует устанавливать с переменной полярностью. В нижней части некоторых отверстий имеются метки, указывающие направление установки. Расположите магниты так, чтобы северный полюс магнита касался отмеченной поверхности и все выровнялись. Если вы не знаете, какой конец ваших магнитов находится на севере, вы можете использовать магнитный компас и отметить один из них, чтобы использовать его в качестве ориентира для остальных. Если у вас нет компаса, сложите все магниты вместе, выберите один конец, отметьте его и назовите север.

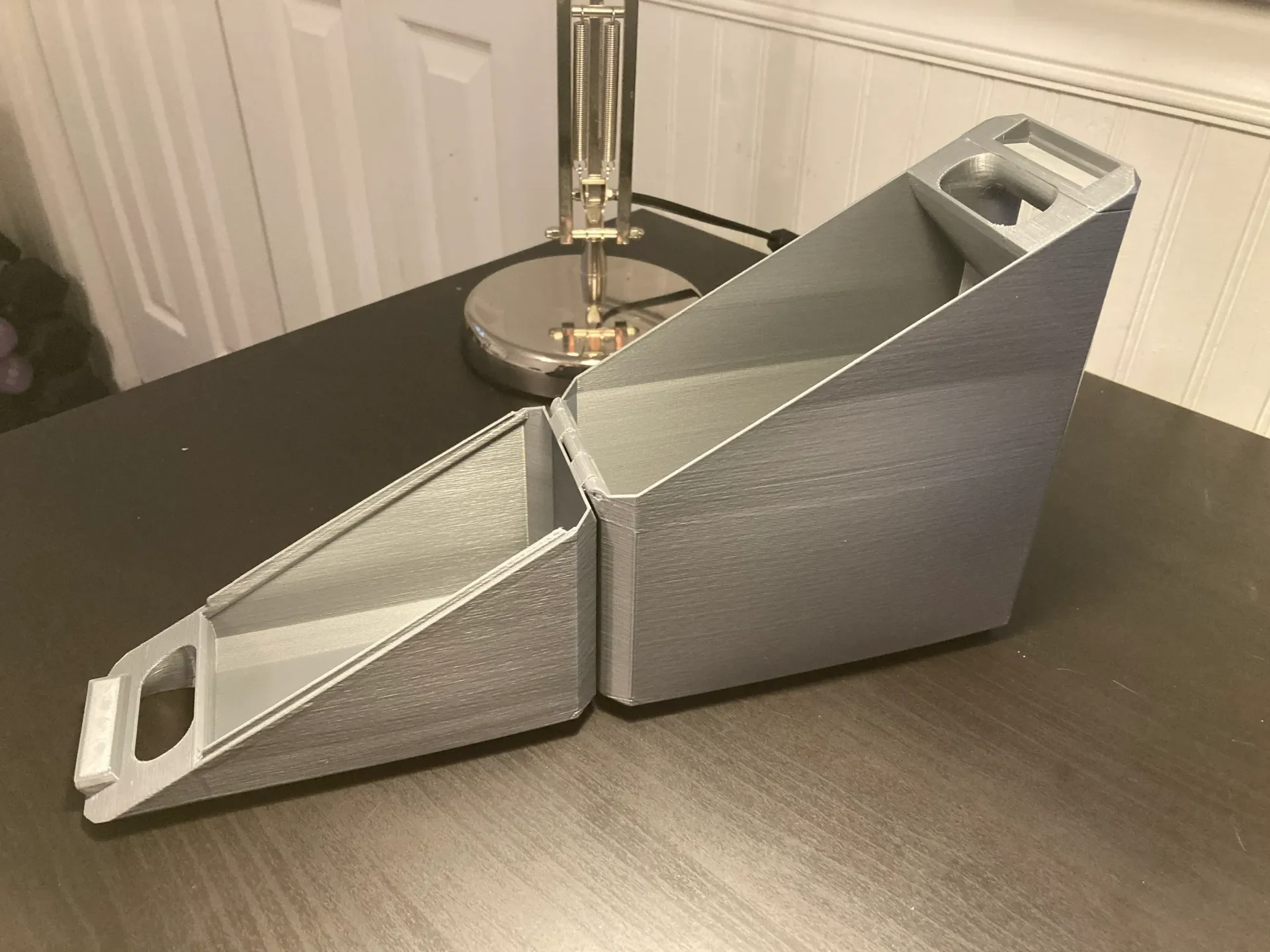

Шарнир | Возможно, вам придется слегка прочистить отверстия для петель с помощью дрели. Сверло размера 50 (диаметр 0,070 дюйма) подойдет хорошо. Сверло диаметром 5/64 дюйма (диаметр 0,078 дюйма) немного свободно болтается, но подойдет в крайнем случае. При относительно узких отверстиях вы можете просто подрезать нить заподлицо с любого конца. Если она ослаблена, вы можете осторожно расплавить концы паяльником. Если вы идете по пути паяльника, будьте осторожны, чтобы не повредить корпус в процессе.

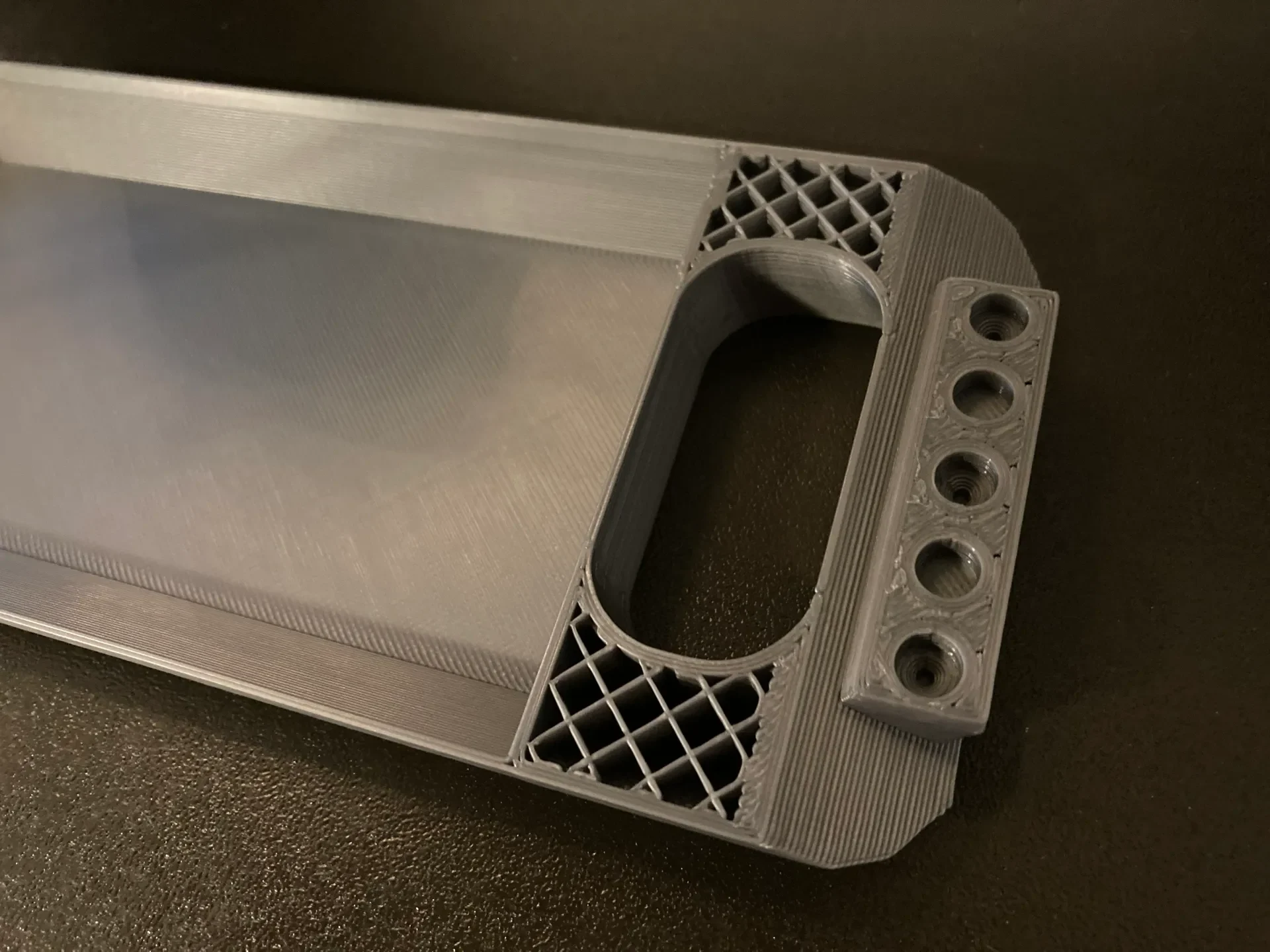

Подставки для ручек | Окрашенные опоры Prusa Slicer отлично подход��т для выреза ручки на нижней части. Подробности смотрите на одной из картинок.

Одно предостережение перед печатью: это самый высокий отпечаток, который я когда-либо делал на этой машине, с паузой вверху. При первой печати моя машина сломалась во время паузы и потеряла исходное положение. Я повторно запустил этот раздел G-кода и обнаружил, что провода на задней части моей печатающей каретки мешают стандартному держателю катушки с нитью во время втягивания (моя ошибка при сборке). Я вставил провода в прорезь в задней части каретки, и моя вторая полная печать работала отлично. Убедитесь, что ваш принтер полностью перемещается в направлении X на самом верхнем пределе объема сборки, чтобы не столкнуться с тем же самым.

Конкурсные файлы | Создано для конкурса печатных форм, 8/2022. Тестировалось по частям в течение недели с одной полной печатью в воскресенье днем. Модель немного улучшена по сравнению с конкурсной заявкой:

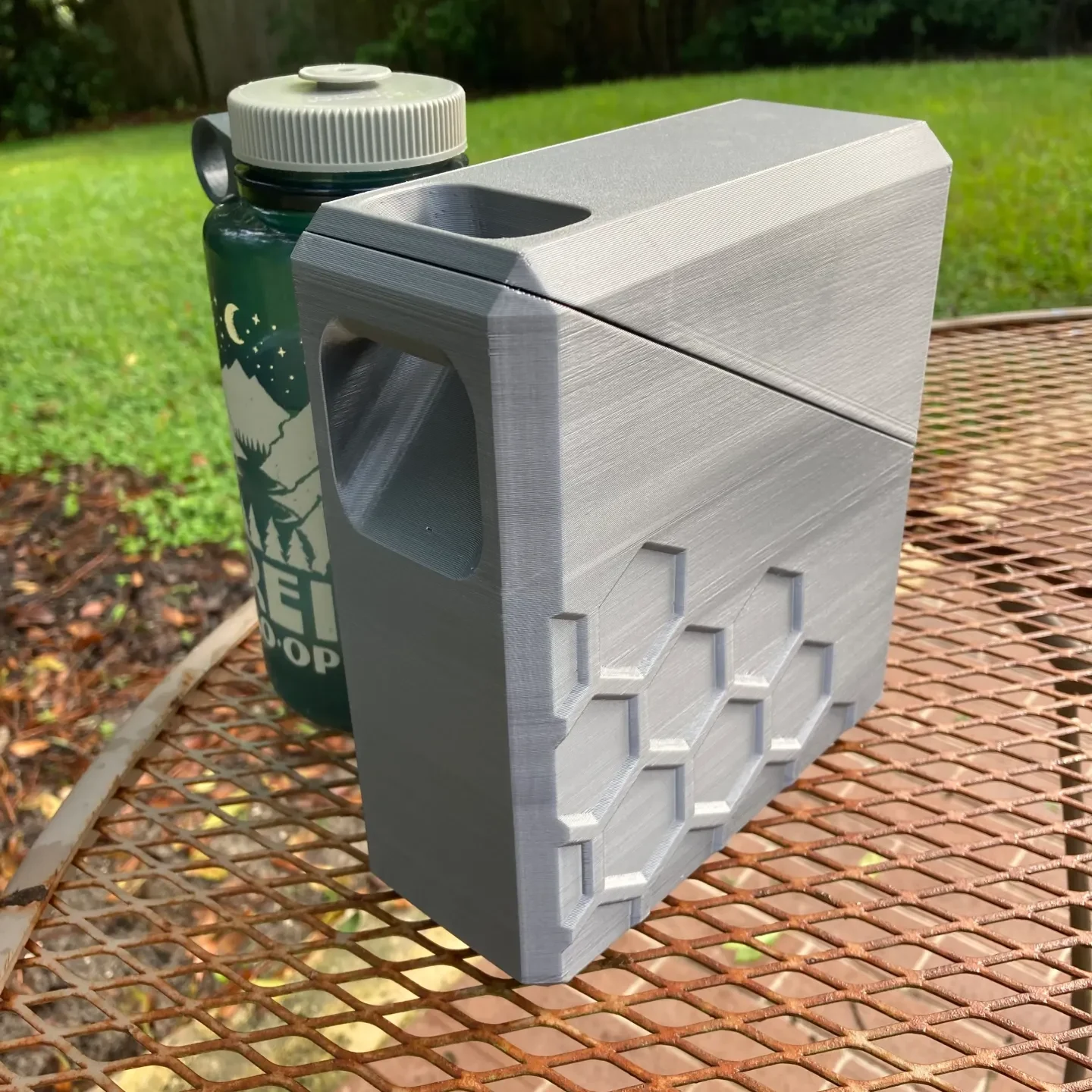

Я добавил неглубокое тиснение на большие стороны, чтобы избежать выпуклостей отпечатка, и это также улучшило внешний вид коробки.
Предусмотренные в модели опоры под ручку на оригинале работали не очень хорошо. Я тоже пошел на компромисс с формой ручки, чтобы использовать их. Я перешел на окрашенные опоры в Prusa Slicer, и они работают намного лучше. Поддержите ограничения, показанные на одном из изображений, если вы хотите воспроизвести их самостоятельно.

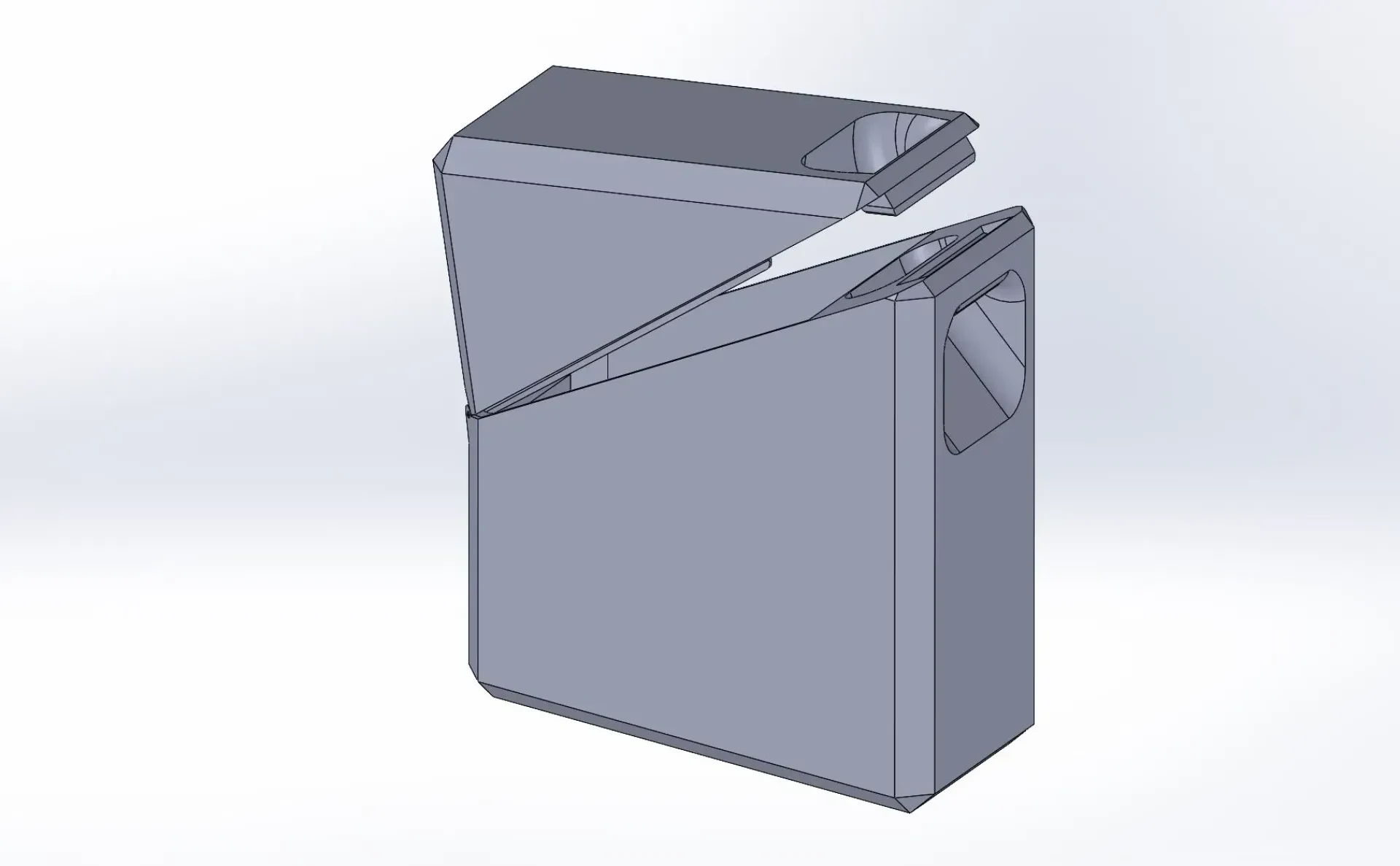

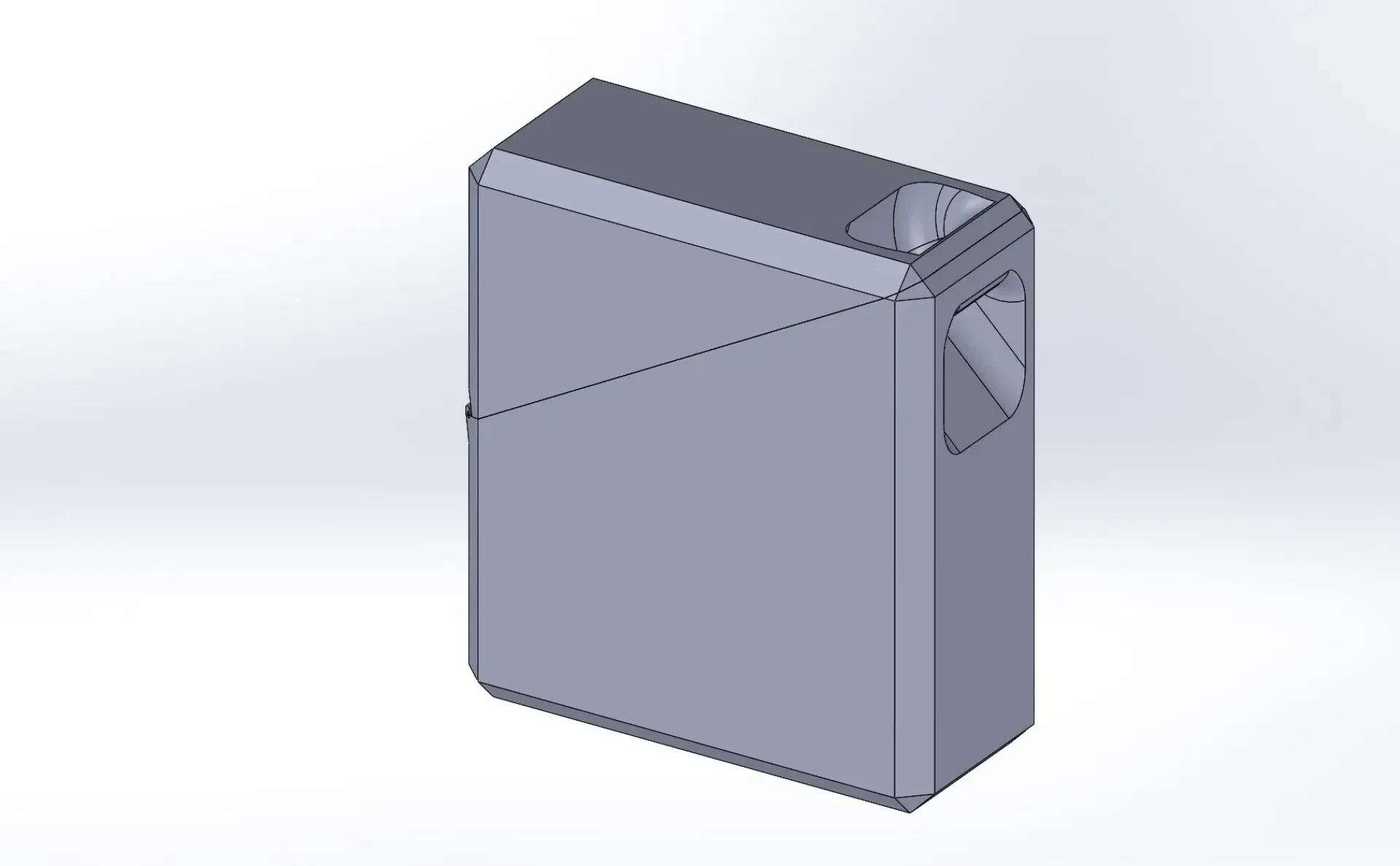

Создано в Solidworks for Makers.

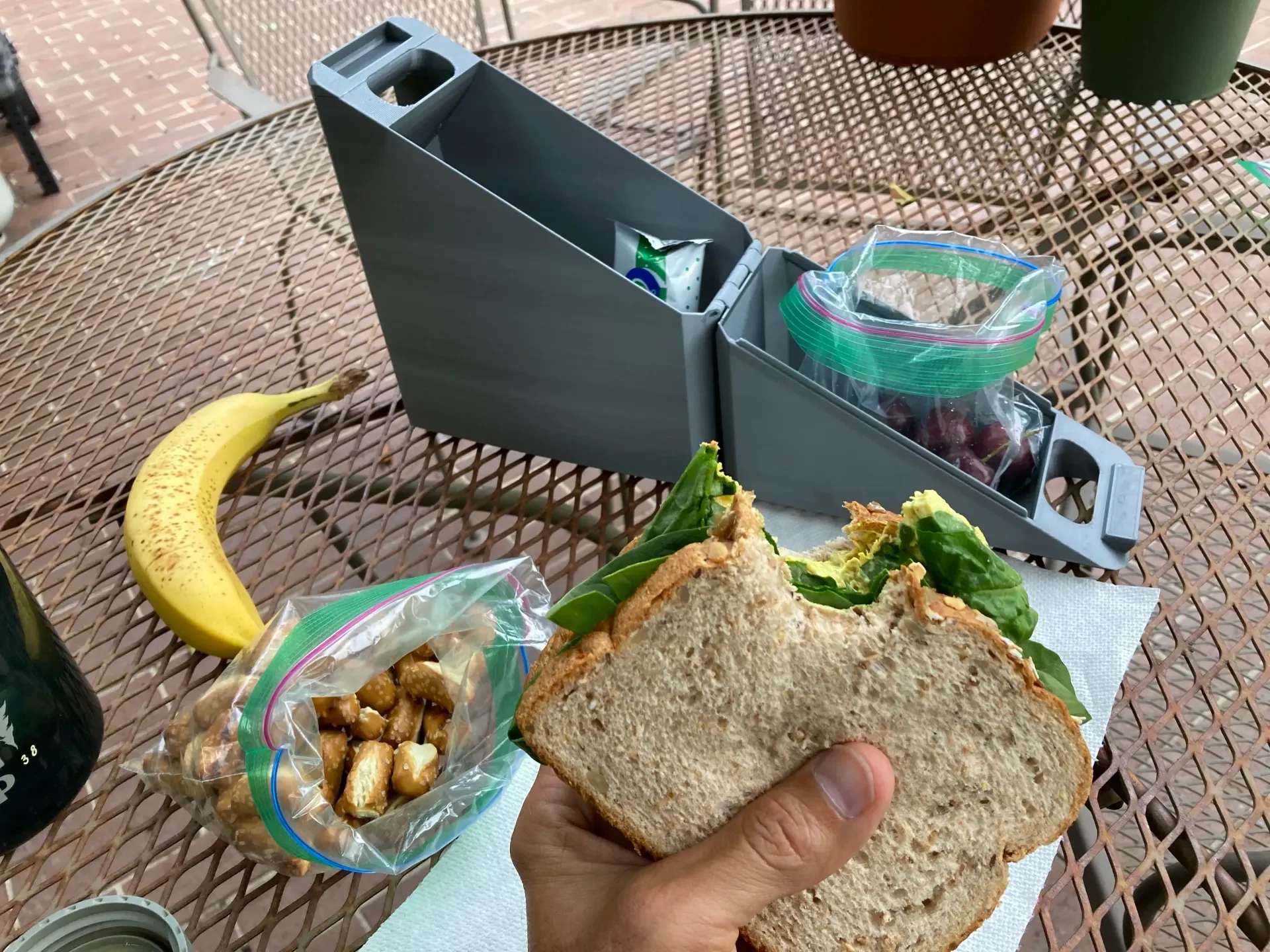

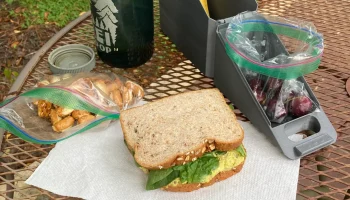

Рецепт салата с курицей любезно предоставлен блогом Magnolia.

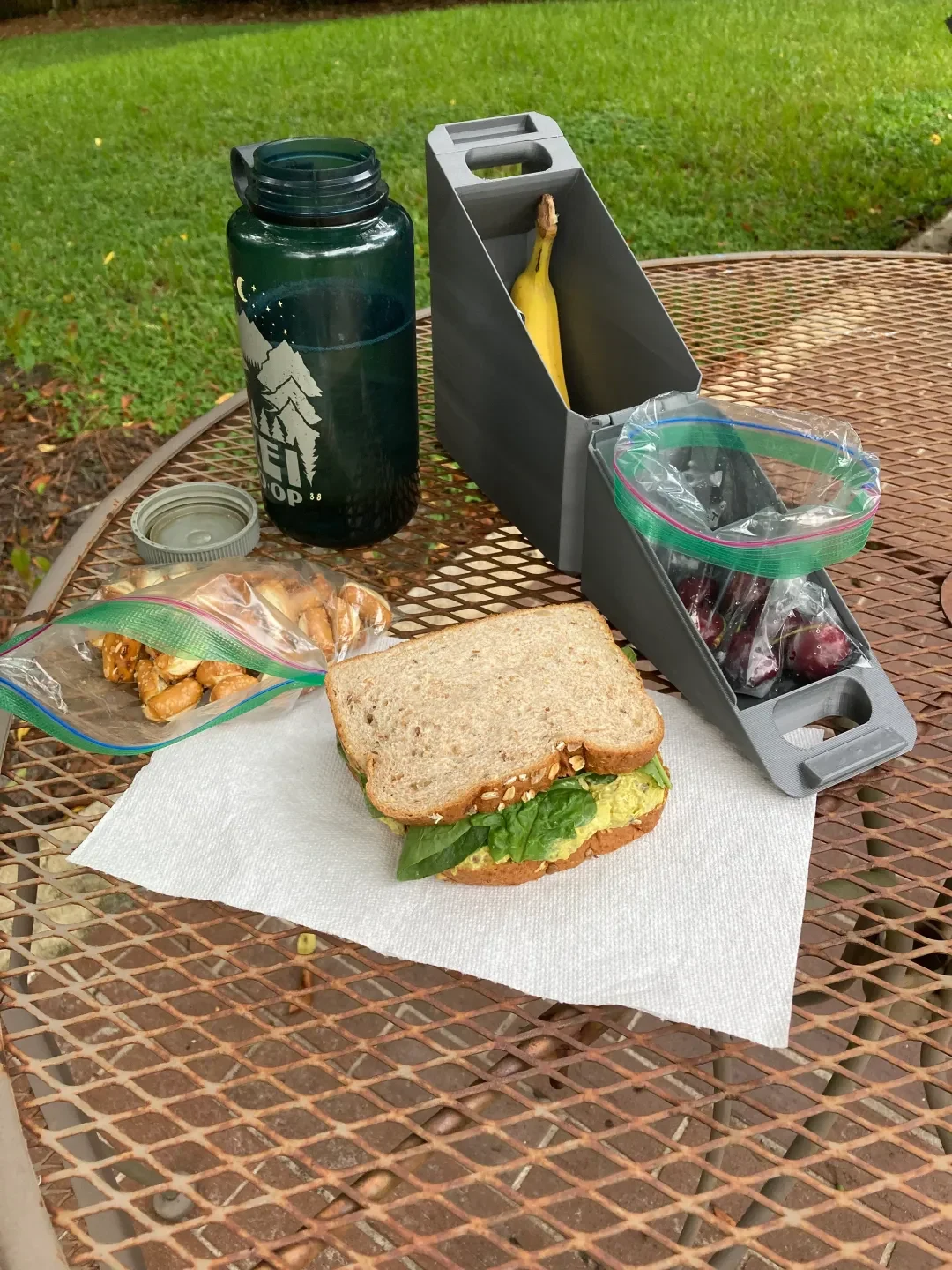

Бутылка Налгене от REI.

Надеюсь, вы найдете это полезным! — Мэтт Тейлор
